中國儲能網訊：2016年2月份， 國家發改委、能源局、工信部聯合發布的《關于推進“互聯網+”智慧能源發展的指導意見》提出了微平衡的理念：
構建以多能融合、開放共享、雙向通信和智能調控為特征，各類用能終端靈活融入的微平衡系統。
建立基于互聯網的微平衡市場交易體系，鼓勵個人、家庭、分布式能源等小微用戶靈活自主地參與能源市場。
鼓勵企業、居民用戶與分布式資源、電力負荷資源、儲能資源之間通過微平衡市場進行局部自主交易，通過實時交易引導能源的生產消費行為，實現分布式能源生產、消費一體化。
我們清華大學能源互聯網創新研究院是該文件的重要支撐團隊，我本人也參加了這個文件的起草工作。德國的C-sells示范項目，是繼六個E-ENERGY燈塔項目的第二階段能源互聯網示范項目，該項目很好地體現了微電網群形態下的微平衡，特此與大家共享。
今天在網上看到國家發改委和國家能源局發布的 發改能源[2017]1901號文件《關于開展分布式發電市場化交易試點的通知》明確了分布式發電就近交易的過網費政策，110千伏以下的50兆瓦以?xún)?nèi)的分布式發電項目的過網費大體會在5分錢左右。這對于微平衡系統的實現提供了關鍵的政策支撐。
感謝Dr. Ole Langniss先生于2016年11月3日來清華大學做講座"Smart Grids for RE Integration - Large Scale Showcase C/sells"，文中的PPT大部分來自于那天他的報告，感謝交能網團隊仔細梳理有關資料，并撰寫成文。
何繼江
“C-sells”展現未來能源系統應該具備細胞般的自主性、分布式的參與性以及完整的多樣性。能源網絡和IT設施將分布式能源等能源生產者與能源用戶連接起來，通過多能互補、進行靈活性的市場化交易，實現從一個細胞結構到跨區域的能源系統優化。
德國一直是全球能源轉型的先行者。2015年，德國可再生能源發電在總用電量中的比例已達32.5％。此外，2015年德國風光裝機占比超過40%，而棄風棄光率僅為1%左右。德國能源轉型已取得令人羨慕的階段性成果。
德國能源轉型促進了當?shù)匦履茉磁c分布式能源的迅速發展。由此帶來的電力市場多元化、市場主體多樣性以及短時間內的高復雜度，必然會對電網的擴建和儲能提出更高的要求。今天將給大家介紹德國能源互聯網第二階段示范項目——C-sells。
“C-sells”隸屬于在2016年12月正式啟動的SINTEG項目（Smart Energy Showcases – Digital Agenda for the Energy Transition），是德國繼E-ENERGY六個示范項目后在能源互聯網方面的進一步探索。E-Energy是2008年德國聯邦經濟與能源部在智能電網的基礎上推出的一個為期4年的技術創新促進計劃。它提出打造新型能源網絡，在整個能源供應體系中實現綜合數字化互聯以及計算機控制和監測的目標。E-Energy充分利用信息和通信技術開發新的解決方案，以滿足未來以分布式能源供應結構為特點的電力系統的需求。
“C-sells”是智慧能源系統在歐洲典型的應用項目，是歐洲推進分布式能源的重要窗口。目前有50個來自不同行業的合作伙伴參與了“C-sells”項目，其中包括了來自運營商和制造商、能源服務以及科研機構和電網調度等類別的眾多利益相關者。
一、為什么選在南德？
“C-sells”的目標是通過數字化基礎設施（發電、配電、儲能、地產）實現分散結構的大規模生產，從而實現生態進步和經濟附加值。C-sell項目選址在德國南部的巴伐利亞州、巴登 - 符騰堡州和黑森州，覆蓋了德國重要的工業負荷中心如斯圖加特、萊茵-內卡區域、大慕尼黑地區，涵蓋2602個城鎮，3000萬人口，80萬個能源用戶。目前，核電是該地區的能源供應的重要來源之一，約占30%。但是，根據德國政府的計劃，要在2022年前關閉德國全部核反應堆。所以在這片區域內，如何將太陽能、生物質能和水力等清潔能源納入到現有的能源系統中，是一個重要的課題。
該地區具備發展分布式能源和能源互聯網的良好基礎。

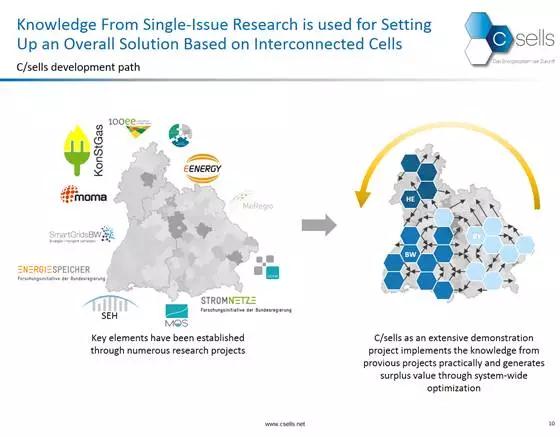

首先，早在2008年，該地區就通過技術競賽、成功入選了德國聯邦經濟技術部與環境部指定6個試點地區團體之一，參與了E-Energy項目。通過參與E-Energy示范項目，該地區已經具備了良好的網絡基礎設施，也成功積累了項目運維的成功經驗。
其次，德國南部光伏裝機容量占全國總量的一半左右，在巴伐利亞州、巴登-符騰堡州和黑森州，超過76萬消費者與能源公司合作。由于巴伐利亞州和巴登-符騰堡州的太陽能生產強勁，黑森州的風力發電，其復雜的網絡結構擁有400多個分銷網絡，工業化城市中心與農村人口稀少的地區相結合并且其在歐洲網絡的中心位置，德國南部為“智慧能源”發展提供了相當理想的條件。
二、“C-sells”項目的意義？
C-cells項目的標志向外傳達了四個重要信息：示范、互聯、交易和整合。
示范：巴伐利亞州、巴登-符騰堡州和黑森州是德國太陽能發電大州，光伏裝機達18 GWp，約占總裝機容量的50%，可以作為日后普遍推廣的解決方案模型。
互聯：正如標志所展示的，要構建多樣化、類似于細胞一樣組織結構的能源基礎設施，從而實現安全和高效的能源互聯。在我們未來的能源系統中，自主行動的個體在區域網絡中如細胞一般相互作用。電力的使用和供應與熱、氣供應共同被優化，充分利用細胞內和細胞之間的靈活性。將各種容量大小、具備不同特征的能源網絡和基礎設施整合在一起，從物業小區，到區域網絡直到跨區輸電網絡層面。在這系統中，電網公司、發電方、消費者都是“細胞”一樣的存在。最終為所有互聯的參與方提供一個穩定、高度靈活以及舒適的能源系統。
交易：這里“sells”也有一語雙關的意思。發音除了“細胞”以外，也意味著，這個細胞結構的能源系統方案，需要具有市場化的能力、參與市場化交易才能成功推廣。在c-sell項目里，為未來能源系統的市場機制、市場參與方扮演的角色下了定義，并希望實現項目經驗的普遍推廣，建立普遍適用的市場機制。在虛擬平臺中不同的參與者能夠自主且同時地行動。這帶來了一種新的價值供應方式和商業模式。服務，解決方案和產品占據新的市場。
整合：借助C-sells的基礎設施信息系統(IIS)，實現市場、基礎設施網絡和供應安全的和諧共存，從而達到未來能源系統的核心基礎可以跨國實現的目的。
三、“C-sells”系統是如何運行的？

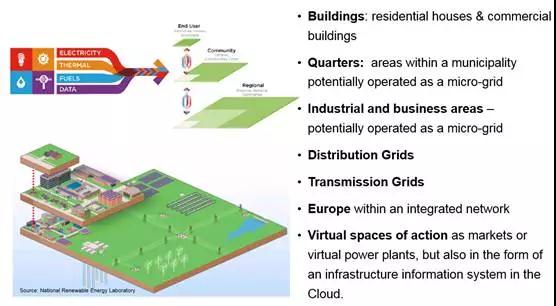

C-sells項目實現的關鍵是構建具有細胞結構的能源系統。C-sells的“細胞”是能源系統中的最基本單元，它是一個多樣化的、在空間上集成的能源基礎設施，可以根據輔助性原則進行自我決策。其中，自治度受很多因素的影響，包括容量大小、系統結構等。一方面，這些基礎單元是能源系統中的技術實現元素，包括新能源和傳統能源設備，儲能設施，能源網絡等。另一方面，也是能源市場的組成基礎。這些基礎單元通過IIS基礎設施信息系統實現互聯。
一個“細胞結構”的基本功能是為位于其中的用戶供應能源，將來還需要進一步開發供能系統的靈活性。而多能互補（電，熱，交通等）可以實現一個細胞結構內的整體優化。該細胞結構可以通過分布式能源、生產者與消費者之間的互動，應對電網日益增長的復雜性。能源流和IT設施將不同基礎元素連接起來，保證信息和能源的安全流動互通。
根據最新的“VDE-Zell-Studie”（德國VDE電力、電子與信息工程師協會在智能電網方面的研究課題）研究成果，尤其是其中關于能源網絡設施的部分，電能的生產和消費應該盡可能在基礎的配網層面實現動態平衡。（國家能源局的互聯網+智慧能源的那個文件當中提到“微平衡”，與此基本一致。）

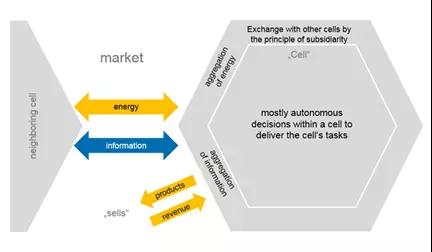

為了實現上述目標，必須在每個細胞結構內實現成熟的數據管理和安全防護系統，對不同的信息、測量值、信號等進行優先排序和評估。如上圖所示，每一個細胞都已經置身于能源市場中，在一個細胞里的所有互動都是符合市場規律的。每一個細胞都向市場提供整合的信息，例如，每一個細胞能向市場提供多大的靈活性，從而作為可以在系統輔助服務市場出售的產品。相應地，市場也會向每個細胞提供激勵，例如通過價格信號?；诖耍總€(gè)細胞都可以自我決策，決定如何參與市場，如何通過市場交易提供怎樣的產品。而每出售出一個電力產品，細胞也可以獲得相應的收益，從而提高了流動性。通過購買價格最低的輔助服務產品，細胞內部的購買方也可以降低成本。
同時，每個細胞也不停地與周?chē)?xì)胞以及市場環境發生相互作用。只有站在整個系統，或者是細胞集群的高度，才能實現最優。這個結論在C-cells項目中得到了驗證。
在任何情況下，細胞之間的能源或信息交換都按照輔助性原則進行。這樣大大降低了交換的復雜程度。信息在傳送之前必須進行預處理和整合，從而保證信息接收方不會過載。例如，對于一個輸電網運營商而言，一個單獨的變壓站測量值是沒有意義的。對于能源和功率交換也有類似的規則：并不是所有的功率峰值都要向鄰近的細胞傳遞，而是應該盡可能降低功率梯度。對于能量交換，每個細胞應盡可能實現能源自給，從而減少新能源不足的、需要用傳統能源覆蓋的剩余負荷。C-sells的細胞結構保證了不同靈活性的基礎元素相互緊密連接，組成一個完整的系統。
如上圖右側所示，“C-sells”采用的是使能量系統更加靈活的蜂窩方式，加上各種智能屬性，可以對不同的技術方案和商業模式進行測試，而不會危及區域互連系統的穩定性。例如，基于ICT的系統集成在所有終端能源類型和選定的基礎設施服務上進行,比如說電動汽車。這就是所謂“細胞”的實現過程。另外，能源供應、使用、分配、存儲和其他基礎設施服務是在個別小區內執行的。房地產，區，市，按照輔助性原則自主優化。將網絡連接到網絡中還可以為安全和強大的能源基礎設施采取聯合行動。下圖展示了“C-sells”項目從個體到社區再到區域的層次結構。
四、項目運行實例：
在項目區域內的部分地區，現在已經出現了新能源發電量大于用戶需求量的情況，例如，Vogelsbergkreis地區某時刻的新能源發電量相當于負荷的140%（黑森州的陰影區域），Rottal-Inn地區某時刻的新能源發電量相當于負荷的133%（拜仁州東部的陰影區域）。項目方希望能夠解決新能源大量并網而出現的網絡擁塞問題。

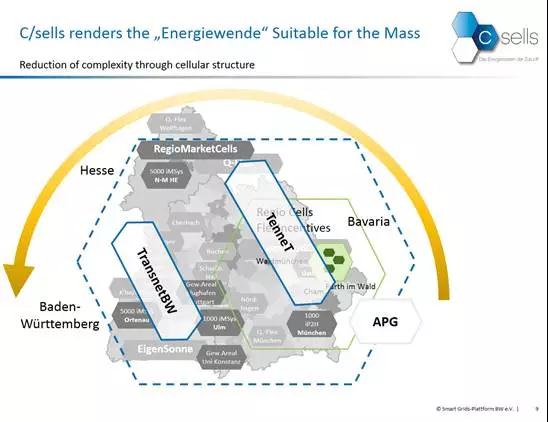

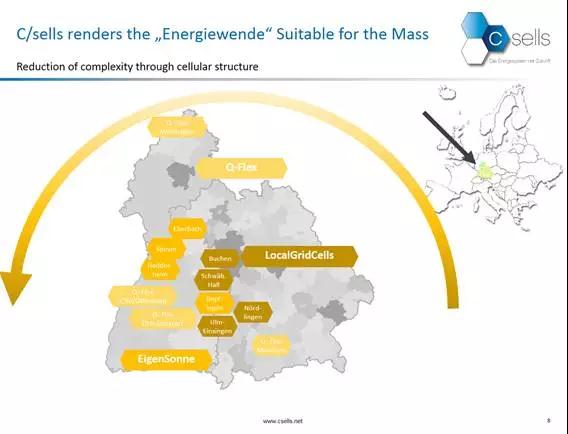

在子項目“6-網絡細胞”和“7-物業小區”是C-sells項目方案的核心。規劃方希望，在43個細胞中降低復雜性，并且開發出清晰可見的、可復制的、輻射力強的樣板。(圖中展示了每個細胞層級中的示范項目)
細胞層級:
=> EigenSonne (7.5)展示了擁有自發自用設備的用戶（光伏+儲能+需求側管理），是如何通過智能測量系統（iMSYs）連接基礎設施信息系統集成來實現能源自給的。
例如在Heddesheim，裝機容量超過8 MWp的屋頂光伏設備通過智能測量系統（iMSYs）實現優化，通過直接參與市場的策略參與了區域的靈活性市場。
=> LocalGridCells(6.4)展示了如何在配網中大規模并入新能源，并且對系統的透明度、經濟性進行了評估。例如在Ulm-Einsingen，有130棟居住建筑（1GWh的用電負荷，211MWh光伏發電量），項目組對其進行了可提供系統輔助服務潛力以及低壓系統穩定性的評估。
=> QuartierFlexZellen (7.4+7.6): 一個位于居住區的微網系統，通過智能測量系統（iMSYs）和IIS整合了各項技術，參與靈活性市場+系統輔助服務市場+黑啟動。
例如在慕尼黑，一個宣傳標語為“慕尼黑智慧供熱”的示范項目，有1000個“P2H”設備并入IIS系統，從而開始了直接在終端用戶、居民側的靈活性的探索。
T FlexAnreize und Regionalzellen (6.3): 在區域能源網絡運營商側（例如Bayernwerk）進行的分布式發電，引起了較多的發電量過?，F(xiàn)象，在Ostbayern的細胞內，嘗試著對靈活性進行了市場化的激勵措施。這是通過將不同功能的儲能設備連接在一起實現的，例如帶有P2H的儲熱裝置，不同容量的電池等。
=> 智能測量系統（iMSYs） (6.5)將居民側和不同的靈活性選擇整合在市場上。
位于黑森州中部和北部的5000個智能測量系統（iMSYs）整合在一起，共同構成區域靈活性市場的基礎。位于Mittelbaden的5000智能測量系統（iMSYs） 將電力用戶整合在一起，在智能的區域網絡調節控制框架下運行。
=> RegioMarkt Zellen (6.6+7.2) 在位于中部能源網絡的27個變電站區域，搭建了靈活性市場框架范例。該區域靈活性市場展示了如何提供為配電網靈活性集成服務的輔助服務產品。此外，為激發需求側管理的潛力，為5000個家庭用戶提供了靈活的能源供應套餐。
=> GewerbeArealZellen (7.3): 實現了能源區域自治，通過出售靈活性產品獲得了盈利。例如斯圖加特機場，通過智能測量系統（iMSYs）整合了4.4MW的尖峰負荷、1.5MW的光伏發電功率以及2MW的熱電聯產，開發了新的參與電力市場交易的潛力。
=>不同輸電網運營商（TenneT和TransNet BW）區域內的系統穩定性(6.2): 在輸電網層級上，所有細胞和市場、能源網絡都能實現和諧共處。如下圖所示，在不同的電網層級上，輸電網和配電網運營商將進行系統穩定性的調節，從而保證在新能源并網電量較大的情況下，不降低系統的穩定性。
C-sells 的細胞結構使得風力發電的示范項目之間可以協調運行，實現互補。細胞結構自下而上的方案，可以實現從一個細胞基礎單元，到全德國，全歐洲，甚至全世界范圍的擴展?？鐕?guó)公司，中小企業以及初創公司都可以參與到C-cells項目的國際合作中來，從而為技術產品、商業模式和科研圈的全球合作開辟了新的道路。

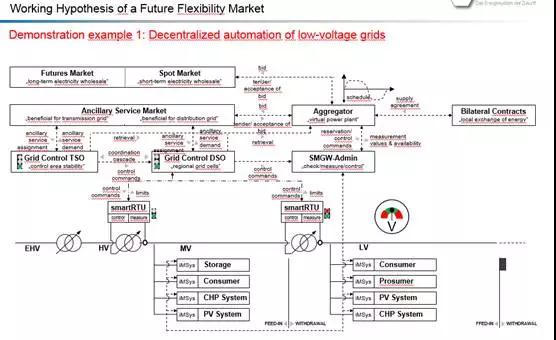

以下圖片展示了對于未來的靈活性市場工作方式的預想。
最底層：中壓/低壓配網層面上，將發電設備和用戶通過iMSys連接起來，再通過智能遠程終端單元(RTUs)與配電網相連。配電網之間又通過a）不同級別的電網和b）智能電表網關管理員相連。而控制信號來自于a)系統輔助服務市場和b）電力市場，通過進行場外交易、現貨交易、期貨交易的系統集成商傳遞。
T Case#1: 低壓配網的分布式自動化(綠色)
當前條件： 局部大量的光伏發電并網
解決方案: 智能遠程終端單元(RTUs)將電壓控制在允許范圍內
T Case #2: 在系統出現特殊情況時，輸電網與配電網運營商之間的互動 (紅色)
當前條件：輸電網運營商發現由于過多的光伏并網引起的電壓波動問題點
解決方案: 輸電網運營商通過iMYS與配電網運營商、智能電表網關管理員協調，有針對性地關閉部分光伏發電設備，直到系統電壓穩定為止。

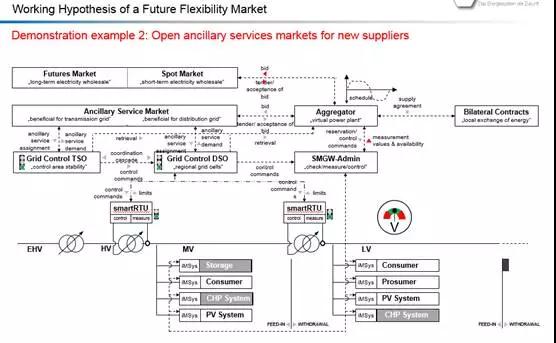

T Case #3: 為新的供應方開放系統輔助服務市場（黃色）
當前條件：輸電網或配電網運營商釋放靈活性需求的價格信號
解決方案: 集成商探測系統輔助服務市場，協調智能電表網關管理員（功能是通過iMSY整合靈活性）=>啟停發電設備 (與輔助服務的類型相關)
五、“C-sells”項目發展方向
對于一個如此大型的項目，“C-sells”項目需要結構分散化，它被分成7大子項目，分別是：
· 項目管理：項目管理負責項目合作伙伴的合作以及項目的外部代表。
· 環境設計：該子項目在整個項目中具有綜合和評估作用。 除了對項目進展情況進行科學監測外，還形成了整個項目的考慮與所涉及眾多行為者的活動之間的聯系。
· 基礎設施信息系統（IIS）：用于集成現有或計劃的系統組件的蜂窩體系結構中的IIS的要求，構建塊和結構的定義。
· 構建智能電網：由于實施這樣一個智慧能源網絡的調節伴隨著高度的復雜性，在這個子項目中開發出了分配和調整責任的概念以及所有網絡上的各方（協調級聯）之間的接口。
· 智能物業和市場的研究：該子項目的目的是有條不紊地檢查物業在電力市場上的參與情況。這特別包括個體的經濟運行，不同深度細節的特性及其組成。
· 智能電網單元演示：示范項目的基礎是企業用例（子項目3-5），該子項目的目的是在初步工作實施中得到智能電網的適用性，結果通過實際使用進行測試。
· 實現市場物業的市場化：該子項目是項目管理中關鍵，在該子項目中，對網絡和終端用戶的要求進行了蜂窩方法的適用性測試。
六、結語
數字化浪潮已經席卷了工業界，“工業4.0”引領了智能制造的潮流。當IT技術的浪潮進入能源領域，德國也相應啟動了“能源4.0”?！癈-sells”是其中的重點項目，為全面推出智能電網奠定基礎。當中國同樣有著雄心勃勃的能源清潔轉型目標的時候，智能電網的實現卻似乎非常遙遠。在利用清潔能源的問題上，中國面臨比德國更加復雜的情況，“C-sells”對于中國的智能電網發展是否有重要意義我們不得而知，但至少“C-csells”告訴我們未來能源系統應該具備細胞般的自主性、分布式的參與性以及完整的多樣性，這應該也是中國能源未來的方向。能源網絡和IT設施將分布式能源等能源生產者與能源用戶連接起來，通過多能互補、進行靈活性的市場化交易，實現從一個細胞結構到跨區域的能源系統優化，從而應對新能源大量并網給電力系統帶來的復雜性和不穩定性。這無疑為我國的能源結構的低碳轉型提供了一定的借鑒意義。
何繼江：博士，副研究員。
清華大學能源互聯網創新研究院政策發展研究室主任。中國能源研究會能源互聯網專委會副秘書長、中國電動汽車充電技術與產業聯盟副理事長、電能替代產業發展促進聯盟專家委員會委員、中國電機工程學會用電與節電專業委員會第五屆專業委員會委員。
國家發改委等三部委《關于推進“互聯網+”智慧能源發展的指導意見》文件起草工作組成員、《國家能源局關于組織實施“互聯網+”智慧能源（能源互聯網）示范項目的通知》文件起草工作組成員。
