1、研究背景
綜合能源系統根據地理因素與能源發/輸/配/用特性可分為跨區級、區域級和用戶級，而區域級綜合能源系統作為承上啟下的重要環節，涵蓋電/氣/熱/冷等多種能源形式，并涉及能源的生產、傳輸、分配、轉換、存儲、消費等各種環節，是實現綜合能源系統建設的關鍵。區域綜合能源系統（district integrated energy system, DIES）規劃需要打破行業壁壘，由各形式能源分產分供、獨立規劃模式轉向多種形式能源聯合規劃，不僅要實現技術突破，也要破除政策、地域等界限。本文從多能耦合理論、負荷預測方法、技術經濟性分析、規劃優化建模與求解4個環節上對目前DIES規劃研究工作進行歸納總結，并對未來的研究方向進行了展望。

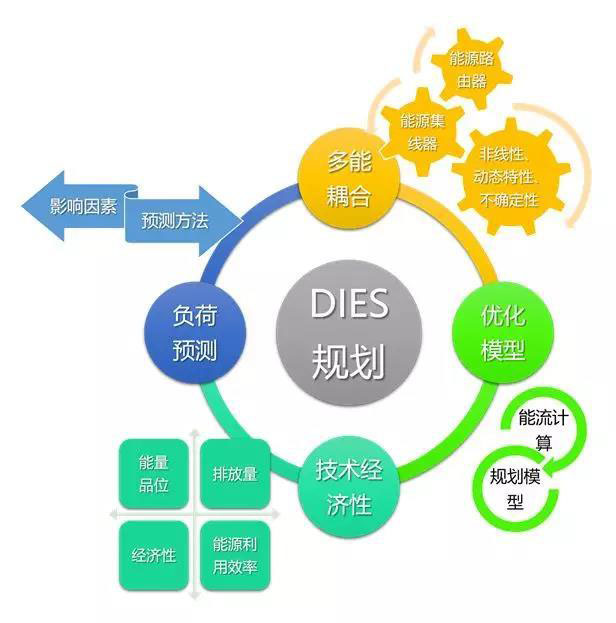

圖1 全文架構體系圖
2、主要難點
DIES規劃主要存在以下難點：
1) 多能耦合建模。DIES多能源間的耦合復雜，并廣泛存在于源、網、荷、儲等各個環節。準確、有效的多能耦合理論是支撐IES規劃的關鍵，且需滿足靜態、動態、時延特性等多方面建模需求。
2) 多元負荷預測方法。DIES負荷預測需兼顧考慮電、氣、熱、冷等類型負荷及其相互耦合，且受到經濟、氣候、建筑布局、人口密度等多種因素影響，其預測難度遠超任何單一形式能源系統預測。
3) 技術經濟性評估。DIES是由多種能源轉換設備、儲能設備、供能管線及用戶等組成的有機整體，需要對系統的整體技術經濟性進行重新評估。如電解制氫等電轉氣(P2G)技術，單純以燃?xì)庀到y(tǒng)角度其不具備投資經濟性，但在DIES中則可由于輔助可再生能源消納的而產生附加價值。另外，DIES運營模式的多元化也會使技術經濟性評估更加復雜。
4) 規劃優化模型與求解。 DIES規劃是多元素、多維度、多目標、多層次、非線性的復雜規劃問題，建模與求解時需考慮連續、非連續、時變等特性，以及廣泛存在于能源生產、傳輸、轉換、消費等環節的各種不確定性。
3、算例與仿真
1）多種形式能源耦合理論研究
多種形式能源的耦合機理是實現DIES規劃的首要問題。國際上對多能耦合模型理論的研究最早始于ETH Zurich在2005年IEEE PES Conference& Exposition上所提出的Energy Hub(譯為能源集線器或能源樞紐)理論。該模型完整地構建了包含源、網、荷、儲等各個環節的DIES多能耦合靜態線性模型，并對耦合過程中的優化潛力進行了分析。
能源路由器 (Energy Router) 概念是由美國北卡州立大學 FREEDM中心的Alex Q. Huang提出的用于解決DIES能源耦合過程中信息流問題的模型。Energy Router側重于DIES的通信、控制與管理。Energy Router從信息層面對Energy Hub提供支持，有利于促進未來DIES的進一步發展。
其他學者在DIES的非線性、動態特性、多時間尺度、不確定性等諸多方面進行了研究探索，對Energy Hub模型和Energy Router模型進行了發展。但目前總體尚處于探索階段。

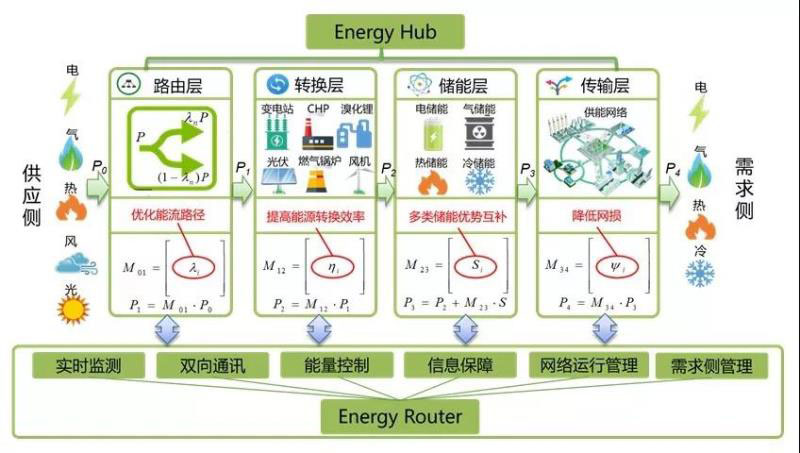

圖2 多能耦合建模
2）負荷預測方法研究
DIES的用能需求是所有分散于區域內的能源消費用戶用能需求的總和，因此對單個用戶單元的影響因素往往也會對整個區域用能情況造成類似影響，比如建筑的物理特性、照明、用戶行為、用能類型、建筑密度、布局、人口密度等?？蓪⑺锌赡軐?duì)DIES負荷造成影響的因素歸納為五大類:建筑室內條件、建筑設計特性、區域布局、本地微氣候和社會經濟性。
DIES負荷預測方法的研究成果歸納總結并劃分為宏觀類預測方法(top-down methods)和微觀類預測方法(bottom-up methods)。兩類方法相輔相成，優勢互補，可依據具體規劃對象選用合適的預測方法，或組合預測方法。

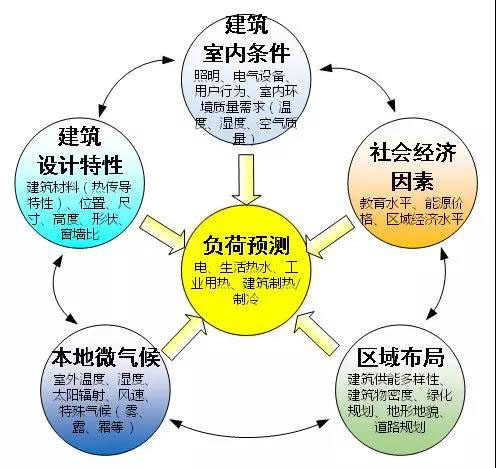

圖3 DIES負荷預測影響因素
3）DIES技術經濟性研究
目前，有關DIES技術經濟性的研究熱點主要集中在一些典型的設備，或者由兩個及以上設備所組成的小型供能系統的技術經濟性評估。其技術性評價的重點在于能源利用效率的改善與能量品位的提高，其分析方法基于熱力學第一定律與第二定律。而經濟性評估的重點則在于經濟效益與節能減排，一般引用工程經濟學理論進行評估。
在技術性方面，本文重點對能源利用效率、能量品位、污染物）排放量等方面的研究現狀進行了總結。在經濟性方面，則重點對CHP、CHP、P2G技術、能管線共通道等DIES最新的研究熱點進行了總結。
4）DIES規劃優化建模與求解研究
由于多能耦合密切，DIES的優化空間廣泛。存在于源、網、荷、儲等 各個環節。國內外對 DIES規劃的早期探索主要集中于以某一種典型耦合設備(CHP和CCHP等)為核心或少數幾種確定的設備組成的小型供能系統，以及“以熱定電”等相關運行策略的制定，未充分考慮系統設備選型的優化空間。后續DIES規劃一般基于Energy Hub理論，并通過分層建模求解實現設備選型選址定容與運行調度方案的協同優化。目前對DIES的規劃工作基本上側重于某一點，如能源站規劃、能源網絡規劃、儲能規劃或綜合需求側管理等，尚未形成較成熟的源、網、荷、儲一體化規劃，對于各環節間的耦合與優勢互補挖掘不足。綜合目前的研究工作，完整的DIES規劃應如下圖所示。

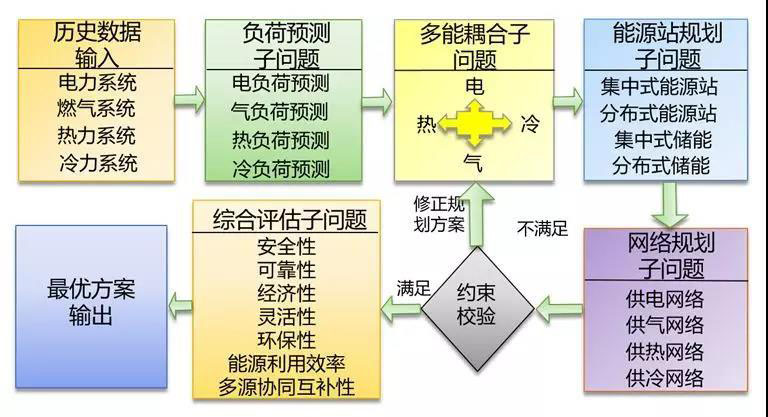

圖4 DIES源、網、荷、儲一體化規劃
4、總結與展望
DIES規劃本質上是多元素、多維度、多目標、多層次、非線性的復雜規劃問題。要破除行業壁壘，由過去分產分供、獨立規劃的模式轉變?yōu)槎嗄芟到y(tǒng)聯合規劃，未來的研究任重而道遠。未來的研究工作仍需在以下幾方面進行深入探索：
動態特性、多時間尺度特性
多重不確定性分析與建模
多能流安全分析與控制
市場機制與交易架構
原文發表在《電力系統自動化》2019年第43卷第7期，歡迎品讀！
