陳皓勇1，李志豪1，陳永波2，陳錦彬1，王曉娟1
(1.華南理工大學電力學院，廣東 廣州 510641；2.中興通訊股份有限公司，江蘇 南京 210012)
摘要：在大規模分布式發電和儲能的接入下，能源行業結構不斷調整。能源互聯網和泛在電力物聯網的概念相繼被提出，要實現電力系統數據的泛在連接，電網建設進入新階段。5G技術飛速發展，有著帶寬更大、傳輸速率更高、時延更低的特點，與泛在電力物聯網網絡層的建設緊密結合。介紹了泛在電力物聯網的概念，結合5G技術的關鍵技術和特點，探討5G在泛在電力物聯網中的應用場景。最后指出了基于5G的泛在電力物聯網面臨的安全性挑戰和未來發展方向。
關鍵詞：能源互聯網; 泛在電力物聯網; 5G; 數據科學
0 引言
在大電網的發展階段，電力行業高度依賴化石能源，發展不可持續。而現在，在大規模分布式發電和儲能的接入下[1]，能源結構行業結構不斷調整，可再生能源逐漸獲得大眾青睞[2]。Jeremy Rifkin 提出“能源互聯網(Energy Internet)”的概念[3]，其目標是以可再生能源為主要一次能源，實現如冷、電、熱、氣等多種能源形式的互補互聯和綜合利用[4]，基于互聯網實現能源信息的共享，在何時何地，何人何物都能順暢通信，從而提升整體的能源利用率。
2016年，國家發改委發布《關于推進“互聯網+”智慧能源發展的指導意見》，加快了能源互聯網的建設。2019年3月，國家電網有限公司對泛在電力物聯網(Ubiquitous Power Internet of Things, UPIoT)做出了全面部署安排。同年，南方電網將數字化作為發展戰略，提出了“4321”行動，要將發、輸、變、配、用、調全面智能化，實現多源管理，進行新業務、新形態拓展。文獻[5]在智能電網中，提出適應自動發電控制新變化的控制框架和關鍵技術。文獻[6]對綜合能源系統中的穩態問題進行建模，進行了總結與歸納，提出一種基于能源集線器概念和多能互補思想的綜合能源系統。文獻[7]在主動配電網中分析了用電采集系統和在線監控系統中的大數據，結合主動配電網，對大數據技術可能的應用場景做了展望。文獻[8]對于具有高風電滲透率的大型AC/DC混合輸電系統，提出了一種分布式調度方法來解決安全約束單元承諾問題，促進了區域間風力發電適應性和改善整體系統運行經濟性，同時減輕了接收側系統的峰值調節壓力。
與此同時，在2019年，5G作為最新一代蜂窩移動通信技術，得到了飛速的發展。文獻[9]提出了一種針對5G移動應用的具有波束控制特性的毫米波(mm-Wave)陣列天線封裝的新設計，可在保持高增益波束的同時選擇所需的覆蓋區域。文獻[10]針對5G應用，研究并實現了一種新型的寬帶磁電偶極天線。與4G等無線技術相比，5G通信技術帶寬更大，傳輸速率更高，時延更低[11-12]。文獻[13]系統地評估了由實時地球靜止衛星回傳支持的5G核心網絡上的實時4K視頻流的性能。
在5G技術興起之前，電力系統通過有線的方式進行數據通信，若是泛在物聯網也采用有線的方式來連接萬物，成本很高，而且效率低下。因此物聯網一般采用無線來連接。而5G的興起，剛好碰上了泛在電力物聯網的建設熱潮，二者有望實現緊密的結合[14]，前者所提供的高質量通信，完全可以滿足泛在電力物聯的建設需求。
本文主要分析研究了UPIoT的含義和現狀，指出了UPIoT中的通信挑戰，指出UPIoT網絡層中5G建設的重要意義，重點分析了UPIoT中5G通信的關鍵技術和技術特點，并對5G的UPIoT應用場景進行了闡述，還對5G所面臨的挑戰進行了進一步的分析，最后展望了UPIoT中5G的發展方向。
1 泛在電力物聯網(UPIoT)
泛在電力物聯網(UPIoT)，可分為三個方面對其進行解讀。首先，物聯網(Internet of Things, IoT)，即“萬物相連的互聯網”，其核心仍是互聯網，是互聯網的延伸和拓展，其次則是把原來的用戶終端延伸至任何物品和物品之間。這一詞語最早于1995年比爾·蓋茨的書籍《未來之路》中出現[15]。物聯網的前身是傳感網絡，只代表著物與物之間的信息交互。其次是電力網，電力網是物聯網中的一種具體形態。最后則是“泛在網”(Ubiquitous Network)，圖1表示了傳感網絡、物聯網、泛在網絡之間的關系[16]。泛在網表示的是，無論是時間還是空間，抑或是任何對象的任何范圍內，都存在相互的連接網絡。而“泛在物聯”即是任何時間、任何地點、任何人、任何物之間，都會存在信息的連接和交互。

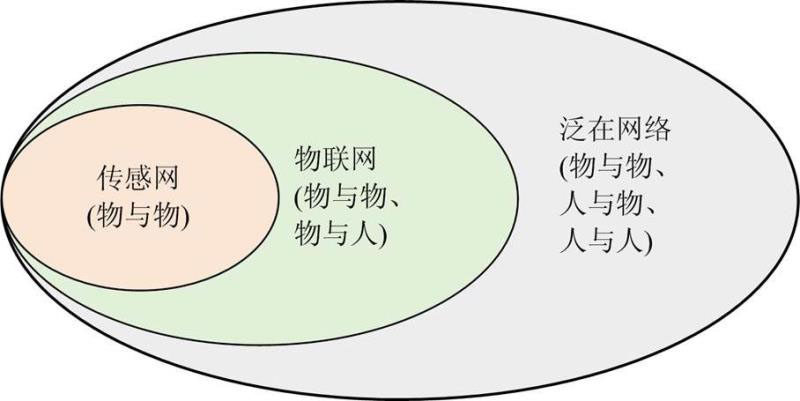

圖1 泛在網絡、物聯網、傳感網之間的關系
Fig. 1 Relationship between ubiquitous network, internet of things, and sensor network
而泛在電力物聯網，就是圍繞電力系統各環節，充分應用移動互聯、人工智能等現代信息技術、先進通信技術，實現電力系統各環節萬物互聯、人機交互，具有狀態全面感知、信息高效處理、應用便捷靈活特征的智慧服務系統[17]。原來的電力網絡，只能體現電能的“泛在”，卻不能實現電力信息的“泛在”，泛在電力物聯網將把電網從單純的能量網絡變?yōu)椤澳芰?數據”網絡。要想實現電力物聯網的泛在，必須對電力網絡中的關鍵數據和信息進行采集和連接，如用戶的用電數據、配電系統中的狀態信息、分布式電源的數據等等，因此需要基于先進的信息通信技術。

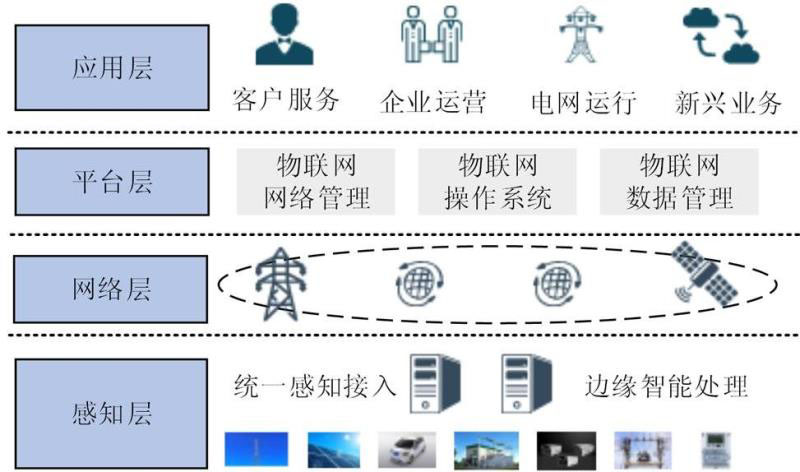

泛在電力物聯網的結構如圖2所示[18]，包含4個層次。
圖2 泛在電力物聯網結構
Fig. 2 Network architecture of ubiquitous power internet of things
1) 感知層重點是統一終端標準，推動跨專業數據同源采集，實現配電側、用電側采集監控深度覆蓋，提升終端智能化和邊緣計算水平[19]。
2) 網絡層重點是推進電力無線專網和終端通信建設，增強帶寬，實現深度全覆蓋，滿足新興業務發展需要。
3) 平臺層實現各類采集到的數據管理，是公共基礎平臺，重點是實現超大規模終端統一物聯管理，深化全業務統一數據中心建設，推廣“國網云”平臺建設和應用，提升數據高效處理和云霧協同能力。
4) 應用層是應用和控制中心，重點是全面支撐核心業務智慧化運營，全面服務能源互聯網生態，促進管理提升和業務轉型。
只有把感知層和網絡層建設好，應用層和平臺層才能得到好的硬件條件支持。其中，5G技術屬于泛在電力物聯網中的網絡層。
2 5G技術簡述
2.1 電力物聯網的通信挑戰
現代通信技術在電力系統中獲得了廣泛的應用。除了光纖和微波通信，電力線載波通信作為電網特有的通信方式[20]，利用輸電線路，將模擬或數字信號進行高速傳輸，速度快，成本低[21]，但由于配電變壓器阻隔、三相損耗、線路耦合損耗、電力線本身的脈沖干擾等原因[22]，通信的可靠性降低，電力線載波通信并不能實現大規模的應用。
泛在電力物聯網發展的前提是充分的連接。文獻[17]介紹了基于低功率廣域網絡(LPWAN)技術的泛在電力物聯網的基本概念、體系架構及相關前沿技術。在配電網中，大量新能源、節能服務、儲能元素接入，需精細調控，配網連接必不可少。如圖3所示，在配電及用戶接入側，電動汽車、分布式光伏電池、智能家居、配電終端等智能終端，會產生大量的數據。這些海量的數據屬于基礎小數據，有著巨大的價值。

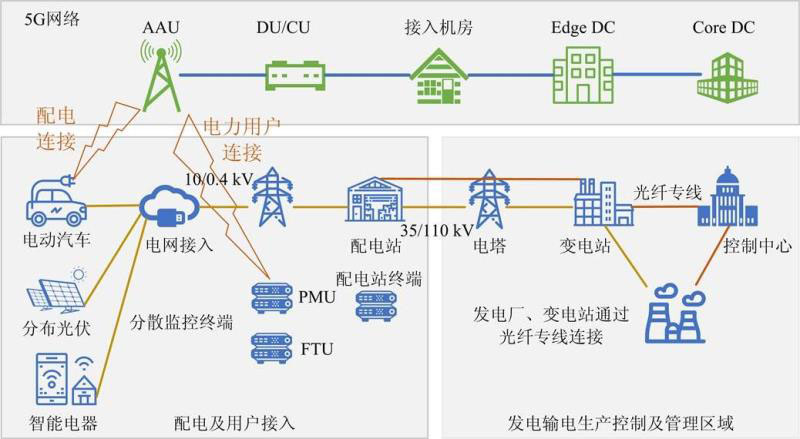

圖3 電力網終端接入圖
Fig. 3 Diagram of power grid communication terminal access
在現在及未來的電力業務通信中，有著三大需求，分別是：
1) 實時、可靠，電力業務需要大于99.999%的可靠性和可用性，并且數據的傳輸時延不能大于20 ms，時延抖動要小于3 ms，甚至要到μs級。
2) 安全、可控，電力業務通信過程必須有著獨特的通信資源，不能被隨意截取，而且要全面監控，專門管理。
3) 靈活、方便、經濟，在點多面廣的海量智能終端的設備連接上，如何降低其連接的復雜程度和成本，也是電力業務通信的需求之一。
然而，面對點多、面廣的智慧終端和用戶終端，以以往的通信技術，在通信信息獲取的終端一公里內，有著連接困難、連接匱乏、無線通信質量低等問題。比如，4G等無線方式，時延大多在50 ms到100 ms以上，帶寬不足，難以完成高清視頻的傳輸，安全性和投資的使用成本也難以保障。光纖等有線方式則有著投資大、施工和維護困難的缺點，而且覆蓋的范圍僅僅只包含了高價值用戶，靈活性差，需要物理連接到每一臺設備。
為了實現充分連接和提高通信質量，5G技術成為泛在電力物聯網通信技術中的一大發展熱點。5G是面向2020年后新一代的移動通信技術，與2G/3G/4G相比，5G的無線覆蓋性能、傳輸時延、系統安全性和用戶體驗都得到了顯著的提高，是電力行業中多種業務泛在連接的重要選項。電力網和5G技術相結合，對建設泛在電力物聯網有著極大的幫助。
2.2 5G關鍵技術
5G通信技術的關鍵技術主要體現在無線技術和網絡技術兩個方面。
大規模多天線技術是一種多入多出(Multiple-In Multipleout, MIMO)的通信技術，在無線技術領域有著重要地位[23]。由通信理論可知，在傳輸過程中增加越多的天線，會極大地增強頻譜效率和可靠性。但由于多天線所需的空間大、實現技術復雜等原因， MIMO系統的最佳天線位置，也需要研究人員去探尋[24]。在5G系統里，有著多種無線接入技術，如5G，4G，LTE等，一個超密集組網通過增加基站密度可極大提升頻率復用的效率。在無線通信中，減少通信小區半徑，可提高頻譜資源的空間利用率，從而提高頻譜效率，因此，在一個小區內設置多個通信節點，形成超密集組網，將是5G未來的發展方向之一。在多場景多業務模式下，發送信號時將信號在空/時/頻/碼域進行疊加，可提高系統頻譜效率和接入能力，稱之為多址接入技術，是現在移動通信系統的關鍵特征之一[25]。除了傳統的OFDMA技術，5G還將支持SCMA技術、MUSA技術， PDMA技術[26]以及NOMA技術等多種新型多址技術。全雙工技術，是在同時雙向通信的技術，在無線網絡中，由于收發天線距離較近且功率差異大，因此不管是網絡側還是終端，在發射信號時，都會對接收的信號產生自干擾，因此不能實現同時同頻地傳輸信號，不僅在時間上，還是在頻率上，都浪費了很多的無線資源。理論上，全雙工技術可以直接提高一倍的頻譜利用率，因此也是5G的一個重要發展方向。除此之外，信道建模與編碼、濾波器組多載波、自組織組網技術、內容分發網絡技術、新型多址和全頻譜接入技術也是5G無線技術中很重要的一部分[27]。

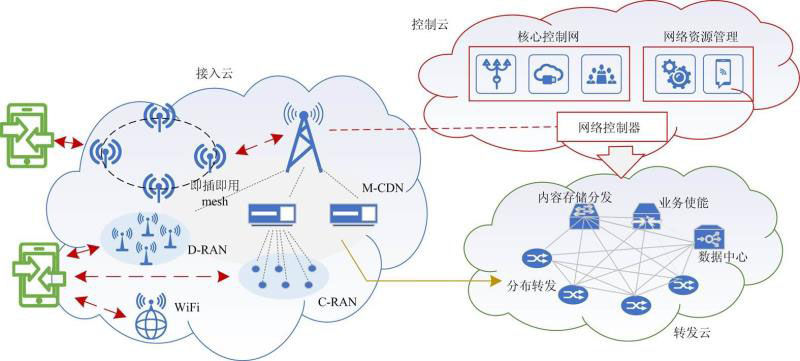

如圖4所示，5G網絡架構可分為三個部分，分別為接入云、轉發云和控制云。接入云適應各種無線鏈路接入，可實現高效的數據感知，網絡拓?fù)湄S富，有著集中式接入和分布式接入兩種接入架構。轉發云在控制云的控制下，實現數據的低時延高效傳輸。控制云控制全局的信息管理并保證5G通信服務質量，根據業務不同提供不同的差異化服務，保證每個業務對象的需求。
圖4 5G網絡架構
Fig. 4 Network architecture of 5G
2.3 5G技術特點

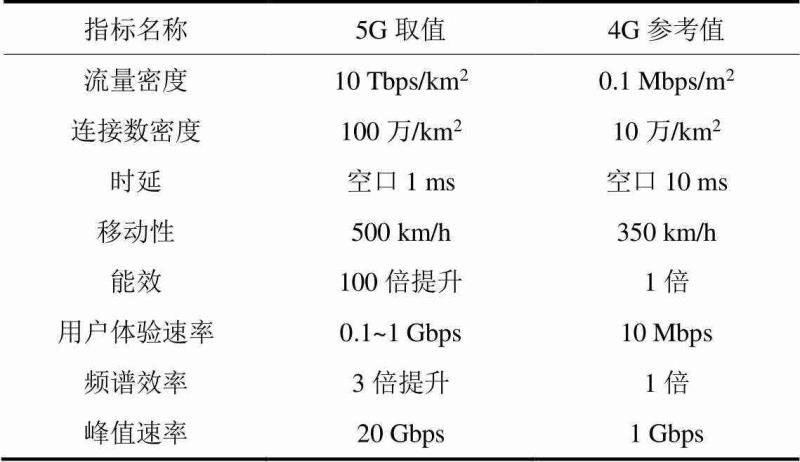

相比同類型的無線網絡4G技術，如表1所示，5G技術KPI全方位超越4G技術。
表1 5G與4G指標對比
由表可見，5G網絡技術的優勢主要在于，包括峰值速率、區域速率、邊緣速率，都比4G有了極大提高，峰值速率最高可達20 Gbps，滿足高清視頻、虛擬現實等數據的大量傳輸。通信時延指信息從一端傳送到另一端的時間，5G時延比傳統的4G整整少了一個數量級，5G的空中接口的時延在1 ms左右，在自動駕駛和遠程醫療等實時應用創造了條件。傳統的4G網絡連接的終端有限，多為用戶的手機，而5G網絡需有著超大的網絡容量，每平方公里能夠連接100萬個終端，包括智能家電和各種智能終端，能夠滿足泛在電力物聯網的海量智能終端的接入需求。5G技術通過通信原理的優化，會降級傳感器或節點的能耗[28]，不需要對通信設備進行更換電池或者充電，給萬物互聯提供了很好的技術條件。除此之外，在頻譜效率、流量密度、連接密度等方面都大幅度提高，滿足了用戶的需求，使用戶的體驗更上一層樓。
因此可以總結，5G技術需具有三大應用場景特征，分別是大帶寬高速率(eMBB)、海量連接(mMTC)、低時延高可靠性(uRLLC)。
為了實現三大場景業務，在5G通信網絡中，波束賦形由2D升級為3D，頻譜效率提升了6到8倍，改善了邊緣覆蓋的性能，因此具有超高的接入速率，吞吐量大于19G，接近了5G技術的理論極限。在接入方式方面，5G通信網絡采用新型多址接入(MUSA)，MUSA技術是屬于NOMA技術的一種，通過SIC算法，能夠同時實現高過載和免調度，接入終端的數量可提升3到6倍，連接數量遠超標準要求，最高可達9 300萬。再者，為了得到極低的傳輸時延，5G采用了新型的幀結構技術，通過基于統一空口架構的設計，可以適應不同場景的時延與帶寬需求，可靈活分配無線資源，時延可達0.416 ms，遠超5G標準的1 ms。
在上述的新空口技術上，5G網絡還采用了全新的網絡架構。利用海量的大數據進行，通過自動化運維系統，設計、分析、管理、編排、控制，在云平臺上部署全局，重新切分無線網絡，實現CU/DU分離，在核心網上實現2/3/4/5G/FIX重新融合，并實現DC間的低時延直接連接，可以實現DC的靈活調度。

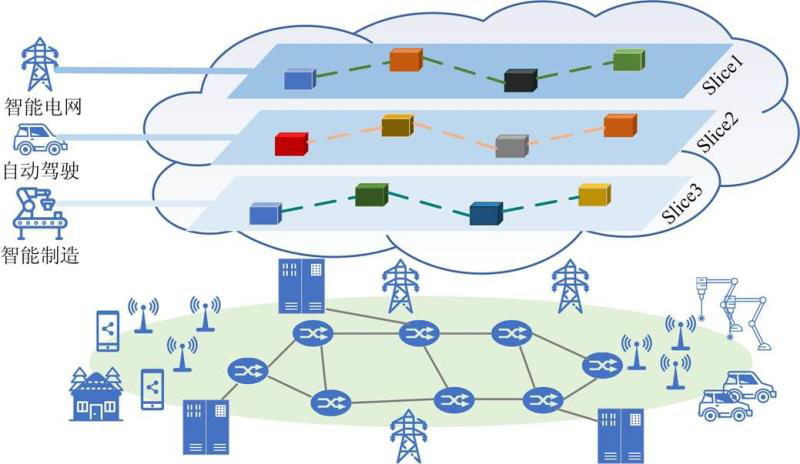

除此之外，5G還帶來了其獨有的網絡切片能力和新運營模式[29-31]。5G網絡切片如圖5所示，將一個物理的5G網絡按照不同的場景需求切割成數個虛擬的端到端的邏輯網絡，不同的網絡切片支持不同的場景、業務需求。切片之間，相互不影響，相互絕緣，當某一張切片產生問題時，并不會影響其他切片的正常工作。
圖5 5G網絡切片
Fig. 5 Network slicing of 5G
基于一張5G基礎網絡，劃分不同特性的切片子網絡，即可獨享網絡資源，提供定制化的準專網服務，也可根據實際需求，部分或全部共享切片網絡。切片為不同應用場景提供服務等級協議(SLA)保障的連接服務，滿足多樣化的場景需求。由于基礎設施是統一的，并沒有額外建設通信網絡，實現了資源共享，因此5G切片網絡降低了整體的建設運營成本。5G的切片網絡中，設置了多級隔離，安全性高，獨享部分的網絡資源的準專網實施強隔離，每一塊切片網絡都有獨立的生命周期管理，因此安全性、獨立性極高。每一塊切片網絡都是面向服務、按需定制的，實施實時監控，動態調度，SLA得到了保障。
3 基于5G的泛在電力物聯網
5G通信的特點與優勢和電力系統的特點十分互補，對于不同的用戶類型，都有著不同的服務方式。對于電力運營來說，如智能電表的高計量，配電自動化，配電智能運檢等，需要基于權益法則的5G差異化通信連接服務。對于需要智能家居的用電管理和用戶系統的監控維保服務的消費類電力用戶來說，可通過聯合電力公司共同服務電力用戶。而對于需要新能源監控、充電樁監控、綜合能源服務等企業類電力用戶來說，可通過MEC等為企業提供差異化通信服務，比如虛擬專網、專業子網和IoT云平臺增值服務等。
3.1 5G應用場景
在泛在電力物聯網中，5G技術廣泛地應用在各個方面。
1) 5G+配電網差動保護(分布式自動化)。當前配電網保護多采用簡單地過流、過壓邏輯[32]，不依賴通信，但是不能實現分段隔離，停電影響范圍會擴大，故障后供電恢復時間長(幾天或小時級別)。而且，配電網終端通信點多面廣，且布局分散，光纖鋪設難度大，成本高。未來5G無線通信具有快速部署、成本低、易升級和擴容等特點，基于高精度時鐘同步，5G通信技術為終端提供一種更優的解決方案，其理論上可以滿足配電網的差動保護需求。其差動保護時延可小于12 ms，可完全隔離電網I區。
2) 5G+配網PMU。PMU測量點多，通信頻次高，而且通信要求實時控制[33]，到達毫秒等級，而且報文有大有小、實時性有高有低。5G通信技術由于其大帶寬、實時性可靠性高，可在配電網大范圍部署，感知配電網狀態，多方協同通信，可作為判斷配電網故障的新手段。
3) 5G+精準控制系統。將終端用戶接入層由原來的全光纖方案，用5G專網代替，可控資源大幅增加，利用5G連接相關可中斷負荷、調控分布式能源。
4) 5G+虛擬電廠。由于大量的分布式電源、可控負荷、儲能設備和電動汽車相連接，系統所要求的控制實時性和調控響應都要達到毫秒級，然而光纖通信連接點數量少成本高，而其他無線通信方式時延高，5G通信技術由于其低時延、高可靠性的優點，成為毫秒級實時響應與調控、調頻調壓的新手段。
5) 5G+智能巡檢。在電力系統的巡檢業務中，經常使用網聯機器人巡檢[34]，需要做到實時數據實時分析，高清視頻監控，智能在線分析識別。當前基于短距離無線、WIFI或有限的智能巡檢設備受到很多局限，如移動或飛行距離短，可靠性低，需要有人近距離操控、數據不能實時處理。利用基于5G的網聯無人機和機器人巡檢，帶寬更大，單位時間內可傳輸?shù)囊曨l和圖像更多，更高效，實現數據實時回傳、直播互動、遠程作業、遠程VR/AR專家指導。
6) 5G+網絡精確授時。5G基站時鐘精度高于100 ns，24小時漂移小于1.5 μs，可以作為授時時鐘源?；景l(fā)出統一授時的物理信號到5G UE(CPE)，CPE對授時信號經過處理，輸出到IRIG-B，電力終端通過IRIG-B碼接口實現對時同步，時延小于10 ms。
7) 5G+數據增值服務。電力系統用戶側數據涉及全社會各行各業，包含大量社會經濟信息，從數據科學的角度，其價值遠比電網內部數據的價值要高。當下的電力系統數據大多把著眼點放在電力系統本身，仍缺乏對用戶側數據的充分關注。但是，由于用戶側數據雜亂無章，缺乏科學的處理方法，目前的數據處理時間尚不能滿足時延要求，原來的網絡承載能力也有限，所以目前用戶側數據的隱藏價值并沒有被發掘出來。5G技術的出現，其低時延大帶寬的優勢，給電力系統數據增值帶來新的契機。通過5G邊緣計算，在采集到用戶側數據時，實時進行用電行為分析、定制個性化用電方案等，把數據增值計算下沉至數據源頭，將使整體網絡服務響應更快、效率更高。
5G可為電力物聯網提供更有價值的泛在接入方案，如：為業務無線接入提供更優的解決方案，為電力不同業務提供差異化的網絡服務能力，為電網不同分區業務提供可靠的安全隔離能力，為海量的接入終端提供高效靈活的運營管理能力。5G網絡通信技術，是泛在電力物聯網業務創新的重要機遇[35]。
3.2 5G泛在電力物聯網面臨的挑戰

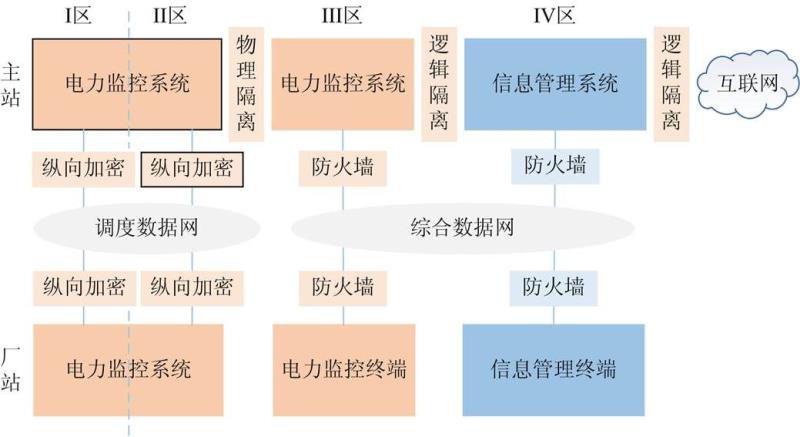

首先，電力通信安全是5G在泛在電力物聯網應用的關鍵挑戰。如圖6所示，電網安全分區原則制定于20年前，2014年修訂，適用于主網。由于主網容量大，事故的破壞影響大，后果嚴重，嚴格要求無可厚非，而且非常必要。當時，配網末端、電力用戶的通信連接需求極少，未充分考慮末端及用戶的連接需求。由于泛在電力物聯網使用的是5G公網，如何進行物理隔離，是一個始終繞不過去的問題。現在大量的智能終端接入配電網末端，是否應該重新考慮，在配用領域，采用分層、分區、分類設置安全方案的新原則，適度放開對5G公網的使用，達到效率、利益與安全的平衡。
圖6 電網信息安全分區
Fig. 6 Security division of power grid information systems
再者，現在5G技術仍然在發展當中，在5G的發展初期，即2020年以前，業務場景大多集中在5G大視頻類，重點在于滿足eMBB大帶寬需求，提升用戶體驗，提升大視頻類業務如監控、VR、AR的體驗。2020年后，增加uRLLC，mMTC切片需求，在2020到2025年之間，5G業務可逐步拓展至垂直行業，5G結合車聯網、能源、工業等試點，幫助客戶通過5G推進數字化轉型，保證業務隔離和差異化體驗。至于到了2025年之后，5G業務可大規模推廣至各個垂直行業，基于5G端到端的切片服務，把目標客戶群體聚焦在企業客戶。
4 結論
泛在電力物聯網的建設正在如火如荼地進行中，5G作為新興通信技術，是建設網絡層的關鍵通信技術之一。5G技術有著高速率、高容量、高可靠性、低時延、低能耗特點，因此十分適合進行泛在電力物聯網的建設。本文詳細闡述了5G技術的關鍵和特點，并給出了5G在泛在電力物聯網中的應用場景，為以后的研究奠定基礎和提供方向。
