本文創造性地從電網側儲能角度出發，系統介紹了電池儲能技術用于滿足電網側儲能的削峰填谷、調壓調頻和應急儲能方面的要求。詳細討論了鉛酸、鈉硫、鋰離子電池和液流電池等八種典型用于電網側儲能的電池技術的性能優缺點。
文丨天津大學學報
電網側儲能
電網側儲能有助于平衡發電、分配和使用的供需關系，避免電網側的過量發電，緩解電網的供電缺口，提高發電設備的利用效率，減少電網建設投資，為電網系統安全穩定運行提供強有力的保證；
與傳統的儲能技術相比，電池具有易于模塊化、響應快速、安裝靈活和構建周期短的優點，被認為是電網側的理想儲能設備；
電網側儲能的特定應用需求包括削峰填谷、調壓調頻、應急響應；
電網側儲能用電池技術應具有快速響應、低成本、長壽命、高功率和能量效率等特點；
分析了幾種具有發展前景的電網側儲能用電池技術（鉛酸電池、鎳鎘電池、鎳氫電池、鈉硫電池、鋰離子電池、液流電池）的電池構造設計、工作機理以及應用于電網側儲能方面的優缺點。
電網側儲能是平衡發電、配電和使用的供求關系的重要方式。在現有的儲能方法中，電池儲能由于易于模塊化，較短的構建周期和靈活的安裝而被視為電網側儲能的理想技術。
電網側儲能用電池系統總覽圖 [1]
削峰填谷示意圖 [2]
電池儲能技術對比
電池儲能原理
鉛酸電池示意圖 [3]
鎳氫電池示意圖 [4]
鈉硫電池示意圖 [5]
鋰離子電池示意圖 [6]
液流電池示意圖 [7]
儲能技術對比
各種儲能技術的放電時間和額定功率的比較示意圖 [8]

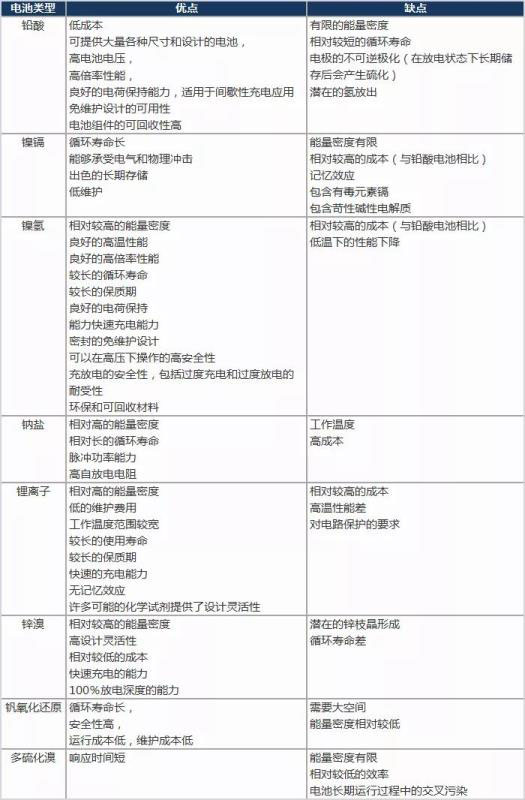

表1 電池的優缺點對比（北極星儲能網翻譯）

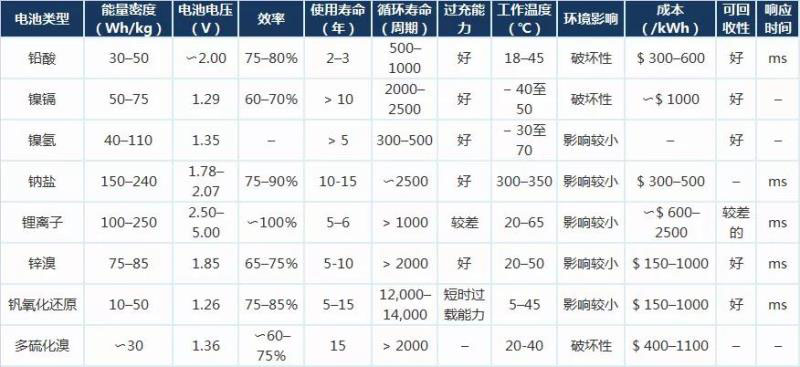

表2 電池的主要性能對比（北極星儲能網翻譯）
Battery Technologies for Grid-Level Large-Scale Electrical Energy Storage
Xiayue Fan, Bin Liu, Jie Liu, Jia Ding, Xiaopeng Han, Yida Deng, Xiaojun Lv, Ying Xie, Bing Chen, Wenbin Hu& Cheng Zhong
