中國儲能網訊：近年來隨著電動汽車及電力儲能行業的快速發展，不可避免的帶來一些問題。這其中，安全問題成為電動汽車和電池儲能系統備受矚目的熱點和難點，任何一次安全事故，都會嚴重刺激公眾及用戶的神經，對化學電源尤其是鋰離子電池安全的質疑進一步加深，在一定程度上將阻礙電動汽車及電力儲能產業的健康可持續發展。鋰離子電池安全性問題本質上就是電池的“熱失控”，即到達一定的溫度極限后，電池溫度出現直線上升，進而發生燃燒爆炸的現象。電池過熱、過充、內短路、碰撞等是引發電池“熱失控”的幾個關鍵因素，另外電池的過充、過放、過流、短路及超高溫充放電等還會嚴重影響電池的性能。因此自鋰電池大規模使用起，電池保護便是必不可少的，電池管理系統（BMS）已經成為了鋰離子電池的守護者。
BMS的構成與功能
BMS的原材料是IC、線束、繼電器與機殼?；竟ぷ髟硎荕CU采集傳感器提供的電流、電壓、溫度等電池工作參數，從而對電池的工作情況進行分析，估算其剩余電量，決定是否啟動保護電路或進行均衡；電池工作狀態可通過顯示屏顯示，也可以與上位機進行通信，從而實現遠程監控。BMS主要由主控單元、從控單元、信息采集單元、信息傳輸及顯示單元等組成。在硬件設計過程中，為達成產品的高可靠性和安全性，在各功能區需要選擇PPTC、FUSE等被動保護器件以保護電子電路在復雜電磁環境中的功能和安全。

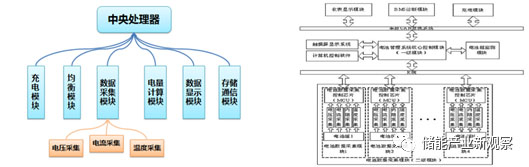

圖1 BMS組成及典型架構
在鋰離子電池系統中，BMS需要對電池組進行數據監測和故障診斷，以便對電池進行動態管理，并將這些數據上傳至控制器，便于進行控制策略的選取與實施，實現電能的高效利用，保持電池性能良好，同時起到延長電池循環使用壽命的作用。一般來說，BMS要實現單體電池電壓電流檢測、電量計算、均衡管理等九大功能。

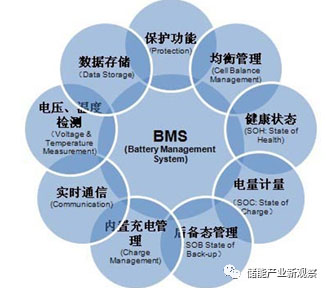

圖2 BMS需要實現的基本功能
其中單體電池電壓監測的目的主要在于通過壓差判斷電池的差異性以及檢測單體的運行狀態。除此以外，電池組的總電壓仍需要單獨測試以備繼電器的診斷。
其中溫度的測量對于電池組工作狀態的評估具有重大意義，包含單體電池的溫度測量和電池組流體溫度監測。電池組中溫度傳感器的放置位置以及使用個數，對溫度測量影響較大，此外，不同溫度區間對于BMS模塊的精度要求也有不同，一般涉及到分級管理的概念。
另外單體電池SOC估算是BMS中的重點和難點。目前最常采用的估算方法是安時積分法和開路電壓標定法。通過建立電池模型和大量數據的采集，將實際數據與計算數據進行比較，是目前的主流做法。
電池均衡是BMS另一難點，實質上是通過人為干預的方法使電池組內的所有電池綜合新能趨于一致。常見的均衡技術分為被動均衡和主動均衡。采用主動均衡技術時單體電池一般外加DC/DC電路，利用能量補充或者能量轉移的方式實現電池均衡的目的，在充電及放電過程中實現均衡；被動均衡是通過外接電阻將能量較高的電池消耗至設定值。主動均衡對電壓采集精度要求較高，電路結構也較復雜。被動均衡雖然結構簡單，但其只能在電池充電時實現均衡的效果，能量利用率較低。相比而言，由于主動均衡技術能量利用率較高，充放電時都可以達到電池均衡的效果，因而是未來的發展方向。此外，均衡技術與電池種類也有一定的關系，一般認為LFP更加適合主動均衡，三元電池者適合被動均衡。

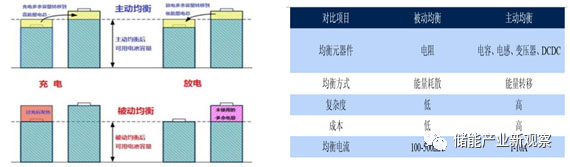

圖3 主動均衡與被動均衡的對比
動力電池BMS與儲能電池BMS比較
動力電池BMS一端與電池相連，另一端又與整車的控制及電子系統相連接，BMS通過CAN總線接口與車載總控制器、電機控制器、能量控制系統、車載顯示系統等進行實時通訊。

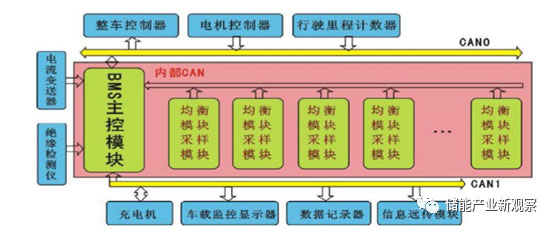

圖4 動力電池BMS與整車連接
在電力儲能系統中，電池管理系統（BMS）負責監控各單體蓄電池的工作狀態，通過通訊的方式上傳電池相關信息和狀態，防止電池的過充與過放。此外儲能的BMS系統還需要與電網進行通訊，控制諧波、頻率等關鍵參數，并實現與PCS以及監控系統信息交互，PCS控制器通過CAN接口與BMS通訊獲取電池組狀態信息，可實現對電池的保護性充放電，確保電池運行安全；監控通訊系統是電池、電池管理系統以及變流器之間的連接紐帶，儲能監控系統還負責電池管理系統（BMS）與配電網調度系統接口，接受調度指令，完成諸如蓄電池充放電控制、獨立離網系統支持、削峰填谷以及新能源發電平滑輸出等電網實際應用。而動力電池的BMS系統還需要與充電樁進行通訊，保障充電時的電池。

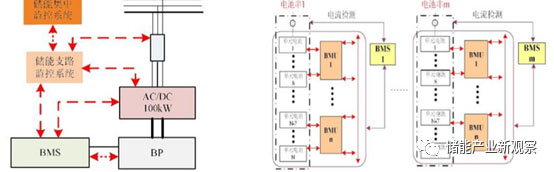

圖5 儲能電池BMS與系統其它單元的連接
根據以上分析：儲能電池系統的BMS系統較之動力電池BMS系統在具體的實際使用中又有區別，分別表現在：
1）儲能電池BMS所需要管理的電源是MWh甚至MWh百級別的，串并聯的電池非常多，需要將這些電池成千上萬枚電池有效地管理起來是一個系統工程。其次，要考慮儲能系統需要與電網連接，電網對諧波、頻率等有較高的要求，此外與電網通訊也會有相關的標準約束，并且電網也會出臺較嚴格的并網要求與安全標準。
2）電動汽車的 BMS需要在高溫、震動的環境里工作，因此對可靠性及穩定性有著極高的要求，此外電動汽車涉及人身安全，相關測試極其嚴格。此外BMS所用的元器件應當是汽車級的，與充電樁、汽車電子等相連時需要考慮大量的標準與要求，并應該符合電磁兼容。
動力電池BMS與儲能電池BMS產業格局比較
動力電池的 BMS 的制造商：
第一類是最具主導能力的BMS的終端用戶——車廠，事實上國外 BMS制造實力最強的也就是車廠，如通用、特斯拉等；
第二類BMS的廠商是電池廠，包含電芯廠商與做pack的廠商，如三星、CATL、欣旺達、德賽電池、拓邦股份、北京普萊德等；
第三類專業的BMS制造商，此類廠商多有多年的電力電子技術積累，有高校背景或相關企業背景的研發團隊，如科列技術、億能電子、杭州高特等企業。
儲能系統的 BMS 的制造商：
與動力電池的 BMS 主要由終端車廠主導不同，目前看來儲能電池的終端用戶電網沒有加 入 BMS 研發與制造的需求與具體行動，也不大可能花費大量資金與精力開發大型電池管 理系統，所以可以認為儲能電池 BMS 行業缺乏一個占據了絕對優勢的重要參與者，給電 池廠以及專注做儲能 BMS 的廠商留下了巨大的發展空間與想象空間。如果儲能的市場一 旦確立，將給予電池廠與專業 BMS 生產廠商以非常大的發揮空間與較少的競爭阻力
當前專注于儲能BMS開發的專業BMS廠商還比較少，主要原因是儲能市場還處在初期，市場對于儲能未來的發展還存在很大的疑慮，因此絕大部分廠商都沒有進行儲能相關BMS的開發。在實際的商業環境中，也有廠家購買電動汽車電池BMS用作儲能電池的BMS用，相信 在未來專業電動汽車的 BMS 生產廠商也極有可能成為大規模儲能項目使用的BMS供應商的重要組成部分。
國內BMS廠商及未來BMS市場規模
國內BMS生產企業主要有均勝電子、冠拓電源、安徽力高、億能電子、比亞迪、華霆動力、普萊德、西安冠通數源、東莞鉅威、上海安科瑞電源管理系統有限公司、深圳科列技術、藍微新源、杭州高特電子等。根據長城證券預測未來新能源汽車BMS和儲能BMS的總市場規模有望達到110億至190億。
