【研究背景】
隨著人們對清潔能源需求的日益增加，高性能、高安全、低成本的電池受到廣泛關注。其中，廣泛研究的鋰離子電池由于其昂貴價格、易燃且有毒電解液、匱乏鋰資源的問題，始終沒有得到非常廣泛的應用?；诖?，多價離子電池，尤其是鋅離子電池，兼具水系電解液高安全特性，鋅資源豐富、容量較高的特點，近年來得到了蓬勃的發展。然而，長壽命、高安全、低成本、易合成的正極材料仍然是開發高性能鋅離子電池的難點。釩基正極材料由于其典型的低成本、高容量特點，是目前鋅離子電池研究的熱點。但是，釩基塊體材料由于活性位點少、離子-電子導電性差、微溶于水、充放電過程中的體積膨脹等問題，導致了其循環壽命短、容量難以發揮。為此，該文章構建了二維異質結，利用高導電石墨烯和無定形V2O5的高度協同作用，構建了超薄正極材料基高安全、低成本、高性能鋅離子電池。
【工作介紹】
近日，中國科學院大連化學物理研究所吳忠?guī)浹芯繂T課題組等人利用二維模板離子吸附策略，將無定形V2O5均勻生長于高導電的石墨烯表面，獲得了一種超薄V2O5/石墨烯二維異質結新材料，充分結合無定形V2O5本身豐富的活性位點、離子擴散路徑短和石墨烯高導電性、良好機械穩定性的優點，實現了高效離子-電子協同傳輸，獲得了一種高容量、高倍率、長壽命、高安全的水系鋅離子電池。在0.1A/g的電流密度下，具有489 mAh/g的高容量，高于目前所有報道鋅離子電池的比容量。同時表現出優異的倍率性能，在大電流70 A/g時，仍保持高達123 mAh/g容量。
此外，研究人員以V2O5/石墨烯異質結為正極，構建了高安全平面化微型鋅離子電池，并獲得了高體積容量、長壽命以及良好的串并聯集成特性，證明了其作為高安全、低成本、可穿戴儲能器件的潛力。該工作為發展高效電子-離子協同增強的二維異質結材料提供了新策略，為構建高效電化學能源器件提供了新思路。該文章發表在國際頂級期刊Advanced Energy Materials上。王瀟為本文第一作者。
【內容表述】
為了滿足高性能鋅離子電池的需求，發展高容量正極材料尤為關鍵。目前，高容量的釩基材料在所有鋅離子電池所用正極材料中備受關注。此外，無定形材料由于其內部晶體結構無序性導致了其具有豐富的活性位點，較短的離子擴散路徑以及離子嵌入/脫出時的優異的結構穩定性，有利于實現高容量、長壽命的需求。同時，高導電性的石墨烯提供了電子快速遷移的載體，滿足了高倍率的特性。本文利用二維氧化石墨烯模板離子吸附的策略，基于上述二者的特性，巧妙地構建了二維異質結材料，最終實現了高安全、高倍率、長壽命的鋅離子電池的構建。
利用一種二維氧化石墨烯模板離子吸附的策略，作者可控制備出基于石墨烯和無定形V2O5的二維異質結材料。合成方法如圖1a 所示。以VOC2O4為前驅體，利用離子吸附的方式吸附于氧化石墨烯表面，形成三明治型的前驅體。通過退火處理，得到無定形V2O5和石墨烯的超薄二維異質結，并將其作為正極材料，構建了鋅離子電池，工作原理如圖1b,c所示。
圖1. 二維異質結合成方法以及該鋅離子電池工作原理示意圖。
二維異質結材料（A-V2O5/G）表征如圖2所示。Raman和XRD證明了石墨烯的存在和無定形V2O5的成功合成（圖2a-b）。圖2c-d表明了此二維異質結材料具有超薄的納米片結構，橫向尺寸約為10μm。同時HRTEM（圖2e）和SAED再次證實了無定形二維異質結材料的成功合成。AFM拓?fù)鋱D及其納米片對應厚度曲線展示了其平整的2D結構和均勻的厚度~ 5 nm（圖2f），與TEM和HRTEM圖一致。
圖2. 二維異質結材料(A-V2O5/G)的結構表征。(a) Raman圖；（b）XRD圖；（c）SEM圖；（d）TEM圖，插圖為表面離子吸附方式；（e）HRTEM圖，插圖為相應的SAED圖；（f）AFM圖和相應的厚度。
由于此二維異質結有效耦合了高導電的石墨烯和無定形V2O5的優點，具有構建高性能鋅離子電池的潛力。如圖3a所示，在0.1到70A/g的電流密度下，充放電曲線在1.0/0.8和0.6/0.5 V時有明顯的氧化還原峰，證實了兩電子傳輸?shù)臋C(jī)制。同時，在0.1 A/g時表現出超高的容量489 mAh/g，超過了目前所有報道的釩基材料。在0.1，0.3，0.5，1，3，5，10，20，30，50和70 A/g的電流密度下，該電池分別表現出489，330，299，266，254，250，247，237，221，175和123 mAh/g的容量（圖3b）。作為對比，無定形V2O5異質結（A-V2O5/GZIBs），晶型V2O5異質結（C-V2O5/G ZIBs）和無石墨烯的晶型V2O5（C-V2O5 ZIBs）也被分別應用于此鋅離子電池。圖3c所示，在10 A/g的電流密度下，A-V2O5/GZIBs具有276 mAh/g的高容量，而C-V2O5/GZIBs和C-V2O5 ZIBs只具有217 mAh/g和154 mAh/g的容量。同時，800個充放電循環后，A-V2O5/GZIBs容量保持率有93%，而C-V2O5/GZIBs和C-V2O5 ZIBs在300個循環后只有68%和97%的容量保持率（圖3d）。據Ragone圖所示，該A-V2O5/GZIBs具有優異的功率密度46 kW/kg和能量密度313Wh/kg（基于正極材料活性物質質量）。同時，在30A/g下，循環3000圈后，容量保持率仍然高達87%。
圖3. 鋅離子電池電化學性能。在0.1到70A/g電流密度下的充放電曲線和倍率性能；在10 A/g下基于無定形V2O5異質結（A-V2O5/G-ZIBs），晶型V2O5異質結（C-V2O5/GZIBs）和晶型V2O5（C-V2O5-ZIBs）為正極時的充放電曲線和循環性能；以及相應的EIS譜圖。（f）Ragone圖；（f）在30 A/g下的長循環性能。
為進一步了解該鋅離子電池的高性能特點，作者進行了動力學的分析。如圖4a所示，在2-8 mV/s的掃描速率下，CV曲線表現出了和充放電曲線一致的氧化還原峰。據i=avb,峰1-4的b值分別為0.82，0.83，0.86和0.84（圖4b），說明其電容控制為主導的動力學行為。此外，在2mV/s時，電池容量77%來自于電容貢獻（圖4c），在4-8mV/s時，電容貢獻分別為82%-88%（圖4d）。為進一步證明鋅離子電池的工作原理，XPS（圖4e-f）和XRD(圖4g-i)揭示了其在充放電過程中的鋅離子脫出/嵌入的行為。同時，HRTEM也證明了其在充放電過程中無定形結構的特點。
圖4. (a) 在2-8 mV/s下A-V2O5/G-ZIBs的循環伏安曲線；（b）log i和 log v的關系曲線圖；（c）在2mV/s下電容和擴散占比關系圖；（d）在不同掃速下電容和擴散行為的占比；在初始狀態、以及第六圈充放電完成后和V 2p （e）和Zn 2p（f）的XPS譜圖；以及在第一圈和第五圈充放電過程中XRD譜圖以及相應的充放電曲線；在第五圈后的HRTEM圖。
為滿足對小型化、柔性化、便攜式電子器件的追求，本文采用制備得到的二維異質結材料和金屬鋅，利用掩模版輔助抽濾方式成功構建了新型平面交叉指型鋅離子電池（圖5a-b）。如圖5c所示，構建的正極電極具有7 μm的厚度。為滿足可集成、高容量和高電壓的需求，本文通過串聯得到3.9 V的電壓（圖5d-e），并聯得到了51 μAh的容量(圖5f)。同時，在1mA/cm2下，其具有20 mAh/cm3的高體積容量，并且具有21 mWh/cm3和526 mW/cm3的高能量密度和功率密度，高于目前大多數微型儲能器件。此外，其在彎曲狀態下，可點亮一個LED和“DICP”的標志（圖5h-i)，表明其具有良好的柔性和可集成性能。

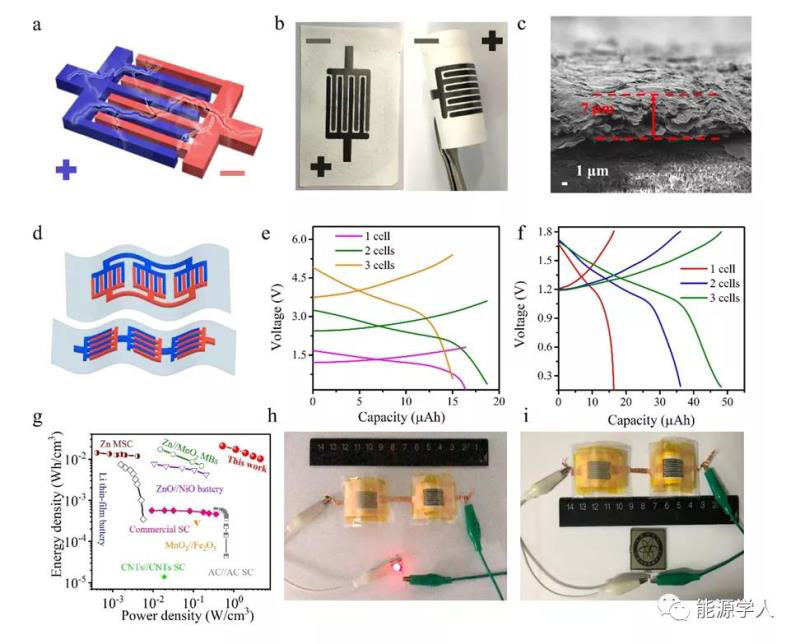

圖5. （a）平面交叉指鋅離子電池的示意圖和其光學照片；（c）正極電極的橫截面SEM圖；（d）串并聯示意圖；（e）串聯和并聯充放電曲線；（g）Ragone圖；（h-i) 平面交叉指鋅離子電池在彎曲狀態下點亮一個LED（h）和“DICP”標志的光學照片。
【結論】
該團隊發展了一種二維模板離子吸附策略，將無定形V2O5均勻生長于高導電的石墨烯表面，獲得了一種超薄V2O5/石墨烯二維異質結新材料，充分結合無定形V2O5本身豐富的活性位點、離子擴散路徑短和石墨烯高導電性、良好機械穩定性的優點，實現了高效離子-電子協同傳輸，獲得了一種高容量、高倍率、長壽命、高安全的水系鋅離子電池。在0.1A/g的電流密度下，具有489 mAh/g的高容量，高于目前所有報道鋅離子電池的比容量。同時表現出優異的倍率性能，在大電流70 A/g時，仍保持高達123 mAh/g容量。此外，研究人員以V2O5/石墨烯異質結為正極，構建了高安全平面化微型鋅離子電池，并獲得了高體積容量、長壽命以及良好的串并聯集成特性，證明了其作為高安全、低成本、可穿戴儲能器件的潛力。因此，該工作為發展高效電子-離子協同增強的二維異質結材料提供了新策略，為構建高效電化學能源器件提供了新思路。
Xiao Wang, Yaguang Li, Sen Wang, Feng Zhou, PratteekDas, Chenglin Sun, Shuanghao Zheng, Zhong‐Shuai Wu, 2D Amorphous V2O5/Graphene Heterostructures for High-Safety Aqueous Zn-Ion Batteries with Unprecedented Capacity and Ultrahigh Rate Capability, Advanced Energy Materials, 2020，DOI:10.1002/aenm.202000081
