【研究背景】
鋰電池是當今最具前景的移動能源儲存手段，在從化石燃料向可再生能源的轉換過渡中扮演著關鍵作用。然而，為了滿足電動汽車對能量密度的需求，研究人員必須進一步提高電池的能量密度。要實現這一目標，有以下三種選擇：（1）通過電池工程的優化，減少死體積和重量；（2）開發新的活性物質；（3）開發固態電池。
薄膜固態電池的概念已有近50年的歷史。然而，由于缺乏高導電性的固態電解質（SEs），這一研究課題幾乎被遺忘。2011年，隨著Kanno研究小組發現了一種新的離子導體相(Li10GeP2S12)，它被重新加以關注。近年來，固態電池已經成為工業界和研究領域的熱點話題。然而，目前的固態電池仍然面臨一些列問題，如界面不穩定、循環時的結構損壞和鋰枝晶生長。
至于固態電池的正極材料，常用的選擇是使用高電壓正極材料來保持高能量密度，包括層狀、尖晶石或橄欖石氧化物。然而，這些氧化物的氧化還原電位遠超過了離子導電硫化物的熱力學穩定性。此外，正極材料和固態電解質之間存在電化學電位的差異，在接觸時會導致二者產生化學反應或在界面處形成鋰耗盡層，損害電池性能。
【文章簡介】
作為高能量密度正極材料的一種設計策略，陰離子氧化還原化學已經在儲能領域引起注意。法蘭西公學院（College-de-France）教授、法國科學院院士Jean Marie Tarascon的團隊在“實際”和“模型”陰離子氧化還原化合物的固態化學方面積累了豐富的專業知識，并在之前的一項工作提出了新型高容量富鋰硫化物L(fēng)i1.13Ti0.57Fe0.3S2（理論容量261 mAh g-1，簡稱LTFS），其具有陽離子和陰離子氧化還原活性，分別涉及Fe2+/3+和S2-/Sn-（n<2）。在本論文中，作者研究了該材料用作全固態鋰金屬電池時的性能表現。
【文章解讀】
1. LTFS的表征
圖1為Li1.13Ti0.57Fe0.3S2粉末的掃描電子顯微鏡（SEM）圖和同步輻射X射線衍射（SXRD）圖。照片顯示出類球形顆粒形貌，大小在5至20 μm之間（圖1a、b）。SXRD圖譜（圖1c）顯示粉末為單晶相，沒有殘余雜質。根據Rietveld精修，LTFS晶體結構為六方相（R3?m空間群），晶格參數a=3.53?，c=18.09?，這種結構類似于眾所周知的富鋰層狀Li1+yM1-yO2相，但具有更大的結構單元以容納更大的S2-配體。注意，結構是陽離子無序的，F(xiàn)e原子與金屬層中的Ti/Li位于同一位置（圖1d）。
最后，通過對LTFS/β-Li3PS4（70/30wt%）復合物在200℃加熱處理，測試其加熱前后的XRD和dc電導率，以驗證LTFS與固態電解質β-Li3PS4的兼容性。對XRD數據的Rietveld精修結果顯示，加熱后，復合材料中只存在LTFS和β-Li3PS4。另外，熱處理后的導電率也保持恒定，約為5×10-3 S cm-1（圖1f）。

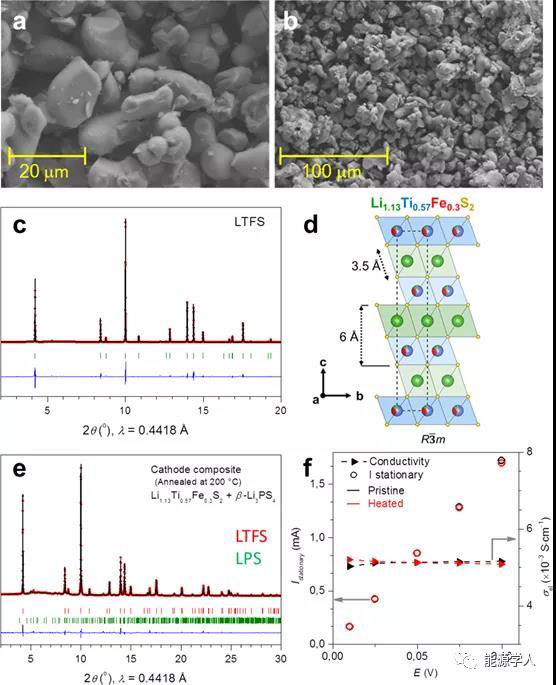

圖1（a,b）Li1.13Ti0.57Fe0.3S2(LTFS)的掃面電鏡圖片；（c）LTFS的SXRD圖和Rietveld精修；（d）LTFS的晶體結構；（e）LTFS/β-Li3PS4(70?30 wt %)復合物在200度加熱5天后的SXRD圖和Rietveld精修；（f）LTFS/β-Li3PS4 (70?30 wt %)的穩態電流和dc電導率。
2. LTFS || InLi 全固態電池
為了測試LTFS作為固態鋰電池正極材料的性能，研究人員首先選擇了InLi合金作為負極。這種合金比純Li（0.6V vs Li/Li+）還原性差，因此可保證更好的界面穩定性。圖2a顯示了新組裝的LTFS+β-Li3PS4（70-30 wt%）|β-Li3PS4 |InLi在充滿電的電池中的SEM圖片和橫截面的EDS圖。從下到上可區分三層致密層，分別對應于InLi負極、β-Li3PS4固態電解質和LTFS+β-Li3PS4正極。從正極到固態電解質界面轉變平滑，表明了層與層之間的良好接觸。此外，Ti和P在正極中均勻分布，顯示了均勻的LTFS/β-Li3PS4復合材料。對于負極側，其厚度約為80μm。
圖2b描述了在C/25和不同溫度下，固態鋰電LTFS+β-Li3PS4（70-30wt%）|β-Li3PS4|InLi的恒流充放電曲線，以及放電比容量和庫侖效率（圖2c）。第1次充電時，在2.1 V下表現出長的氧化還原平臺。隨后，電池進行循環，且具有良好的可逆性和容量保持性。
圖中用虛線表示了循環過程中的極化，確定為120 mAh g-1位置的充放電電壓差。結果顯示，其隨著溫度升高而降低。在第1個循環中觀察到顯著的容量損失（庫侖效率69%，不可逆容量的50 mAh g-1）。從第2個循環開始，室溫下比容量為120 mAh g-1，并在100 ℃下進一步提高到140 mAh g-1。然而，這仍然僅有液態電池中可逆容量的54%（C/20）。這種容量差異可歸因于，液體電解質提供了比固態電解質更好的活性物質的潤濕性和更大的離子導電性。

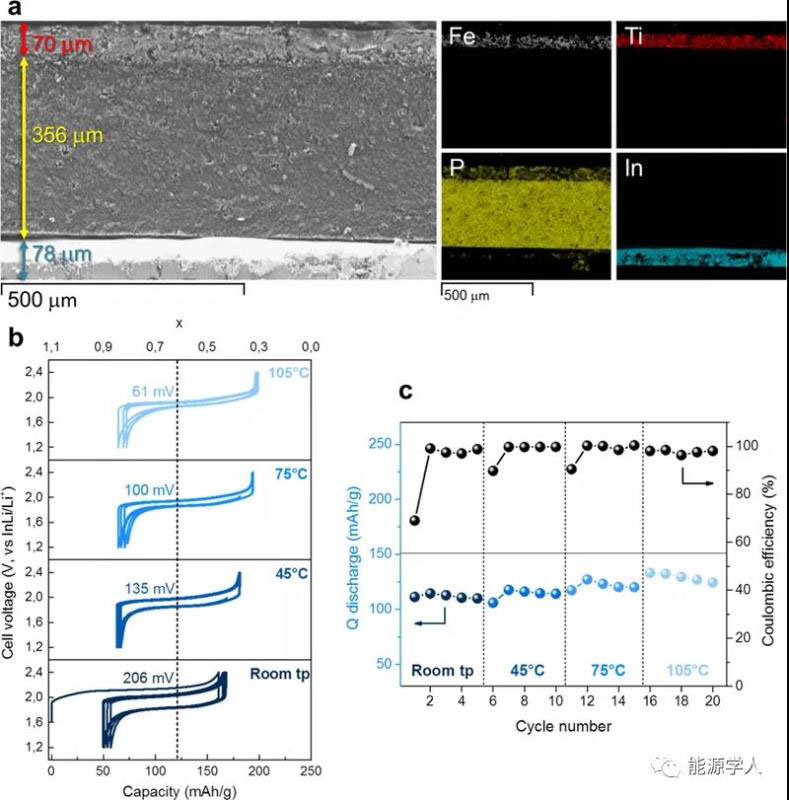

圖2 LTFS + β-Li3PS4(70-30 wt %)|β-Li3PS4|InLi電池。（a）電池截面的SEM圖片和EDX元素分布；（b）恒流充放電曲線；（c）不同溫度下的放電容量和庫倫效率。
為了評估正極/固態電解質界面的穩定性，在第1、第2和第3個循環后，在原始和放電狀態下測量全電池的EIS。相應的Nyquist曲線圖如圖3所示。正極/固態電解質界面電阻均在50～70Ω之間。這些電阻值非常小。因此，我們可以確定，LFTS與固態電解質的界面電阻低，無需任何緩沖層，這與兩者都是硫基化合物有關。另外，與氧化物相比，LTFS的工作電壓較低，不會形成空間電荷層。因此，低電壓/大容量正極材料可以作為在不犧牲能量密度的情況下，緩解正極/固態電解質界面問題的一種策略。此外，這些結果排除了在第1個循環中存在的不可逆容量來自LTFS界面反應的可能性。
但是，計算出的固態電解質電阻為529 Ω，循環后增加到640-670Ω，這暗示性能的下降可能與循環過程中InLi負極的體積變化（53%）有關。

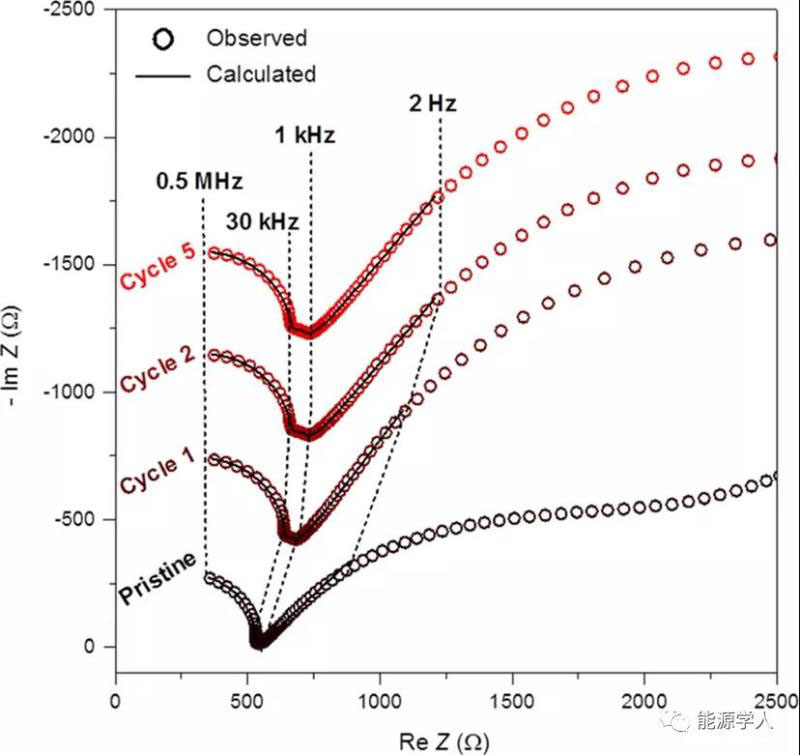

圖3 LTFS + β-Li3PS4 (70-30 wt%) | β-Li3PS4 | InLi電池的Nyquist阻抗曲線。
3. LTFS || Li全固態電池
前文提到，與目前的技術相比，固態鋰電池的一個主要優勢在于能量密度的提高。在這種情況下，鋰合金負極是不切實際的，因為它組裝的電池電壓較低（與鋰相比）。另外，合金金屬質量重，價格昂貴（例如銦）。由于LTFS在InLi合金負極組裝的固態鋰電池中具有良好的性能，作者進一步引入鋰金屬作為負極向?qū)嵱玫娜虘B(tài)系統邁進。
圖4a為一個全固態LTFS+β-Li3PS4（70-30wt%）|β-Li3PS4 |Li電池。其橫截面圖顯示了一個致密且連續的疊層結構，沒有可見的裂紋，各層之間接觸良好。圖4b展示了第1次和第10次的恒流充放電曲線，圖4c顯示了前10次循環的放電比容量和庫侖效率。電壓-容量曲線顯示，電池極化低（在120 mAh g-1下為85 mV），無容量損失，庫侖效率大于99%。經過10次循環后，可獲得214 mAh g-1的可逆容量，相當于理論容量的83%。另外，LTFS || Li在第一圈沒有可逆容量的損失，且比LTFS || InLi電池極化更小，可逆容量更高。
此外，文中還測試了電池的阻抗，結果表明固態電解質電阻沒有增加，正極/固態電解質界面的演變可忽略，這與使用InLi合金負極的結果有所不同。這說明廣泛使用的InLi合金作為實驗?zāi)Ｐ偷呢摌O，其可靠性值得懷疑。特別是，系統中，合金化過程中發生了大的體積變化（～53%），可能導致負極和電解質之間的接觸不良。

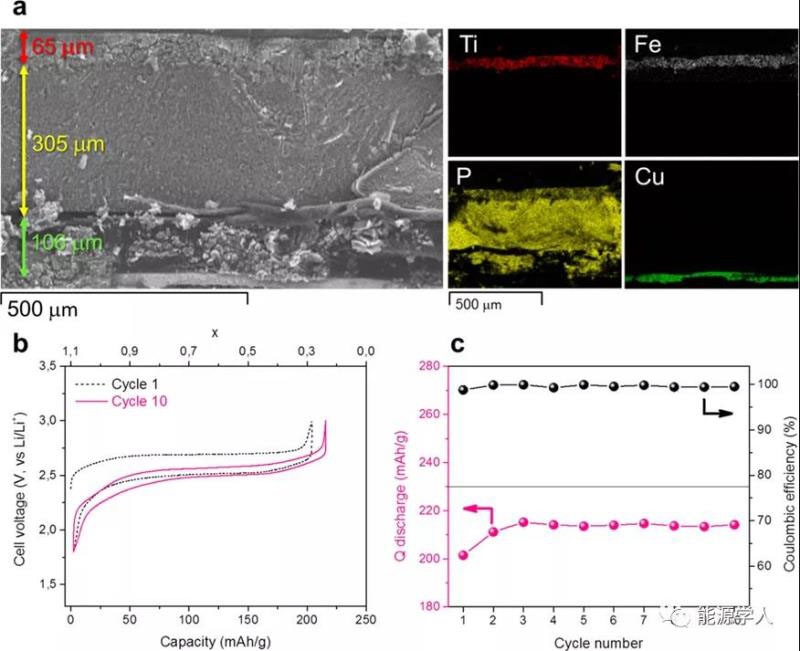

圖4LTFS + β-Li3PS4 (70-30 wt %) |β-Li3PS4 | Li 電池。（a）電池截面的SEM圖片和EDX元素分布；（b）恒流充放電曲線；（c）放電容量和庫倫效率。
4. LTFS作為NMC/β-Li3PS4緩沖層
上文已經證明了LTFS作為正極材料在固態鋰電池中的優異性能，這依賴于其循環過程中的高穩定性。此時，作者進一步提出，是否有可能使用LTFS作為鋰插層氧化物正極材料的保護涂層。在這種情況下，LTFS將取代目前使用的電化學惰性涂層（LiNbO3，Al2O3），同時作為活性緩沖層降低NMC/β-Li3PS4的界面電阻。作者選用NMC 622（粒徑：d50 12μm）作為活性物質與LTFS混合。圖5顯示了LTFS包覆的NMC粒子上的EDX圖和線分析。掃描元素分別為P、Ti/Fe和O，它們分別說明了β-LPS、LTFS和NMC的存在。

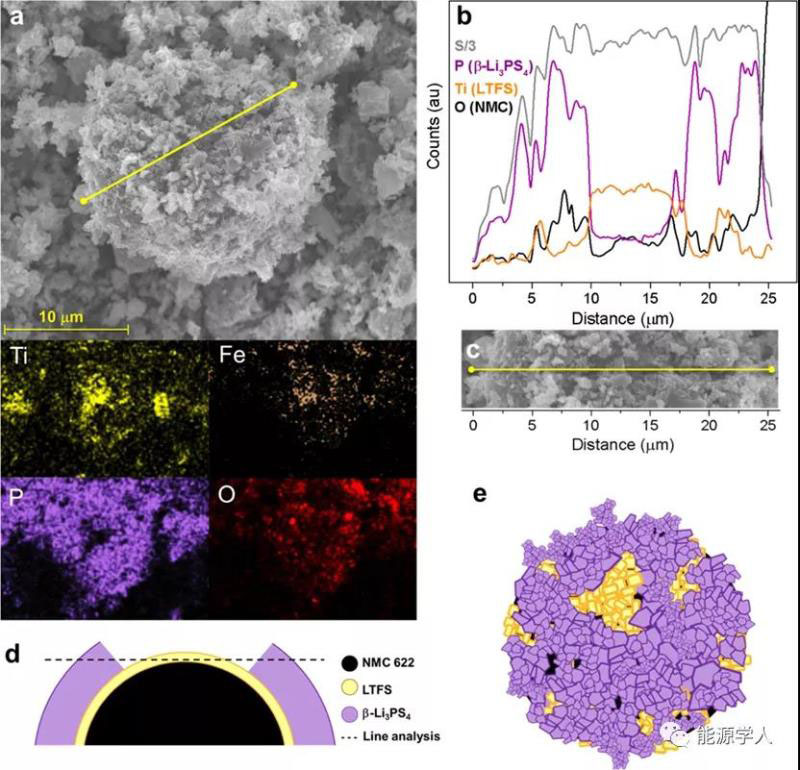

圖5（a）NMC622/LTFS/β-LPS (63:7:30 wt %)中NMC顆粒的SEM圖片和對應的（c）EDX線掃描；（d）（e）復合顆粒的示意圖。
為了證明作者的想法，實驗中組裝了兩個全固態電池（稱為proof A和proof B），第一個是不含LTFS的，后者則在正極中添加7%的LTFS。
Proof A: NMC 622/β-Li3PS4(70:30 wt %) | β-Li3PS4|InLi.
Proof B: NMC 622/LTFS/β-Li3PS4(63:7:30 wt %) | β-Li3PS4|InLi.
圖6顯示了兩個電池的第1個恒流充放電曲線，以及10圈循環的放電容量。與僅使用NMC 622的電池相比，含有LTFS的電池在可逆容量和過電壓方面的性能有所改善，這些結果證明proof B的正極/固態電解質界面的電阻較低。

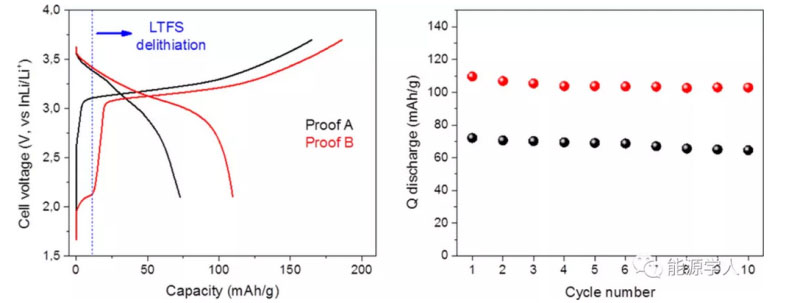

圖6 兩種電池的充放電曲線和循環性能（C/50，室溫）。
【結論】
在該工作中，作者提出了Li1.13Ti0.57Fe0.3S2（LTFS）作為一種新的鋰電正極材料，用于組裝全固態鋰電池。分別用InLi和Li負極在固態電池中測試其性能時，LFTS表現出良好的循環性和容量穩定性。特別是，通過EIS測量，在這兩種情況下都證明了正極/電解質界面的良好穩定性。此外，在室溫下，無需任何涂層或?qū)щ妱┑那闆r下，LTFS與鋰金屬組裝電池的性能表現（容量和電壓極化）十分優異。相反，當使用InLi合金負極時，在第1個循環時，觀察到顯著的容量損失，這表明InLi合金作為固態電池中負極材料的可靠性。
最后，作者在NMC的全固態正極中加入LTFS，結果顯示了正極/電解質界面的改善。因此，文章中建議使用鋰活性硫化物作為固態電池中正極材料的涂層替代選擇。
Florencia Marchini, Sujoy Saha, Daniel Alves Dalla Corte, and Jean Marie Tarascon. Li-Rich Layered Sulfide as Cathode Active Materials in All-Solid-State Li?Metal Batteries. ACS Appl. Mater. Interfaces, 2020. DOI: 10.1021/acsami.9b22937
