中國儲能網訊：2016年12月，深圳藍波綠建集團總裁徐寧先生以《光伏建筑的是是非非》為題發表了主旨演講。
徐寧在演講中說，中國建筑一直堅持的三原則是：實用、經濟、美觀。王思成研究員提出光伏五要素，政策、能效、安全、質量、成本，二者結合，建筑光伏電站的需要遵循的要素應該是：實用、發電、安全、經濟，美觀。
徐寧用了五個不同的停車棚為例，分別說明了這五個要素的表現方式，在他所引用的例子中，沒有一個例子是將五要素全面體現的，這說明，建筑與光伏的結合并沒有被完整的應用在實際案例中。
另外，徐寧通過世界各國BIPV的發展和藍波綠建近十年的BIPV實踐，闡述了光伏建筑一體化是建筑業的一個新方向已經是不爭的事實。
通過對世界優秀案例的分析，以及馬斯克的光伏瓦產品，徐寧進一步說明，建筑的光伏化必將產生建筑的新形式、新形象、新語言。
他表示，光伏建筑的春天已經來了。
以下是徐寧先生在本次論壇上的發言實錄：
沒有一個光伏建筑項目完整的體現了“光伏建筑五要素”
我從2006年開始關注光伏建筑一體化，并開始進行這方面的實踐。國家對建筑一直有一個原則要求，這就是建筑的的三要素：實用、經濟、美觀。這個原則自制定以來一直沒有變，曾經有人提出過修訂意見，但是三要素一直都沒有變。
最近有一個可能的變化，就是有人提出在三要素上加上節能，但目前還只是傳說。
王思成研究員早在2010年的一個演講中就提出了光伏電站的五要素，即政策、能效、安全、質量、成本。作為光伏建筑，就需要既遵循建筑原則，也需要遵循光伏電站的要素，這二者結合，建筑光伏電站所需要遵循的要素應該是：實用、發電、安全、經濟，美觀。其中，“發電”包含了能效和質量的概念，而成本則包含在經濟概念中。
從“光伏建筑五要素”出發，我們來看看一個簡單的車棚是如何實現這些要素的。也許有個人認為車棚不是建筑，充其量就是一個構筑物，一個建筑的小品。但是，我們從簡單的例子開始比較容易說明問題。
這五個例子分別對應了“建筑五要素”，但遺憾的是，沒有一個例子完全體現了五要素的全部要求。而這樣的例子比比皆是。
是不是一個車棚很難實現這些要素呢？如果連一個簡單的車棚都無法做好和光伏的完美結合，那么光伏建筑一體化就更困難、更令人沮喪了。
真的是這樣的嗎？
我們有必要來回顧一下世界光伏建筑的發展。
歐洲的光伏建筑一體化發展已經非常成熟

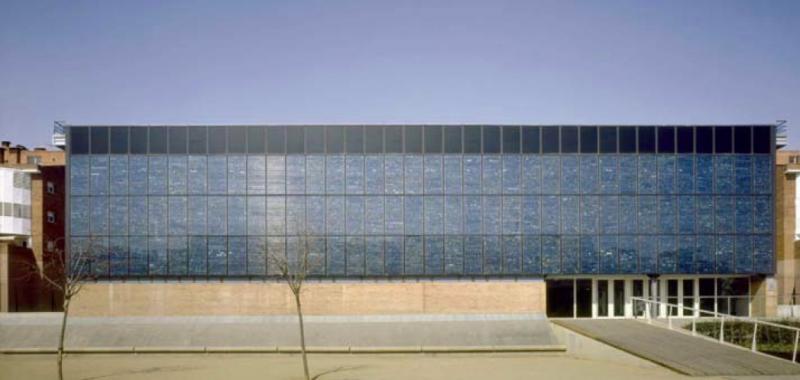

光伏建筑的實驗應該是從歐洲開始的，1996年在西班牙龐貝的法布拉圖書館（圖一）是最早將光伏發電和建筑進行了完美結合，成為一座非常有辨識度的建筑，光伏材料成為建筑主體構件，并成為建筑形式的主要表現形式。
圖一：西班牙龐貝法布拉圖書館
目前歐洲的光伏建筑一體化發展已經非常成熟。
德國是BIPV發展最快的國家，有著世界上最大的BIPV市場。
意大利由于其完美的氣候條件，曾經被認為會成為世界BIPV的領頭羊，但是由于其政府機構嚴重的官僚主義，阻礙了該產業在意大利的推進。直到2007年，在ContoEnergia法案的頒布后，BIPV在意大利才開始有一些緩慢的發展。
西班牙的光伏市場一直處于歐洲領先，但直到2008年，隨著一些稅率的修改以及政府對BIPV的扶持，BIPV才在西班牙市場得到了重視。
目前，應用BIPV最多的歐洲國家是德國，法國，意大利，西班牙。希臘，葡萄牙，瑞典、比利時、挪威等國家也有一些BIPV項目。
德國的WestendGate大廈在1976年建成，總高度159米，曾經是德國的最高建筑。2010年大廈改成為一座光伏建筑，安裝了10500塊光伏組件。大廈的BIPV系統由Baumgartner,Kippenheim設計，多晶硅組件由SunwaysSolar公司提供。整個大樓可提供電力峰值22kw。改造后的WestdendGate大廈能耗減少了36%，并得到了歐盟的綠色認證。
盧森堡這個國家很小，ArcelorMittal是盧森堡的一家鋼結構制造商，一直專注于研究高性能的鋼結構薄型太陽能屋面。該公司研究鋼結構薄型太陽能屋面的項目Phoster，得到了LIFE基金的支持。
1992年我去了盧森堡一次，當時很震驚，那么小一個國家，建筑的品質真是太棒了。后來我才知道，在鋼結構建筑方面，盧森堡在歐洲是很有地位的。
印象特別深刻的是，一天晚上看到一棟樓的窗戶亮著，從里面的擺設，就可以知道這是總裁辦公室，這是會議室，那是接待室和辦公室。遠看過去，這個建筑似乎沒有窗戶。我當時很奇怪，怎么沒有窗戶呢？原來，他們用非常好的技術把窗戶隱藏在整個墻體里面，看上去是消失的，沒有窗框，而且玻璃很講究，晚上讓室內燈光亮起來，室內場景就是建筑的裝飾。

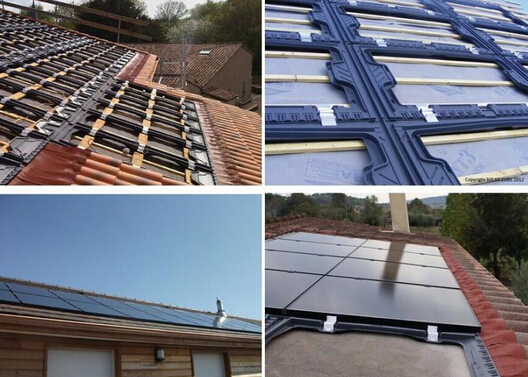

法國有個做光伏瓦的公司叫IRFTS，也是很牛的公司，生產太陽能瓦（圖二）。
圖二：IRFTS公司的太陽能瓦
IRFTS是法國太陽能技術研究所的簡稱，成立于2009年，位于法國Lyon。他們研制的系統叫EASYROOF，不只是附屬在屋頂上的太陽能瓦片，而是真實的BIPV系統，性能優于屋頂瓦片，致力于讓BIPV被更廣泛的市場接受。
EASYROOF適合于坡度從10°到50°的屋頂，每個模塊重量為2.5KG，相當輕便。安裝時不需要封條也不需要切割，而且每個模塊都可以被單獨替換。EASYROOF的安裝速度也非常快，3kw大約需要6小時就可以安裝完畢。
目前IRFTS在法國屋頂光伏市場占有率大約為40%。在歐洲，已有40000個屋頂使用這個產品。而且已經進入美國，在IRFTS的不懈努力以及美國紐約帝國清潔能源供應機構的協助下，現在在美國加州和科羅拉多州等地區已經有5個項目使用了這個公司的產品。
位于比利時列日迪的金融大廈于2015年5月竣工。該大廈的BIPV工程是由比利時ISSOL公司承建的。除了金融大廈，ISSOL這幾年還承建了法國國防部、法國佩皮尼昂火車站、新歐洲理事會大廈和比利時布魯塞爾IBGE總部等幾個歐洲標志性建筑的BIPV工程。
美國通過BTC指標來衡量是否適合建光伏建筑
在美國，有一個叫做BTC的指標，通過這個來衡量適不適合建光伏建筑。BTC是Break-EvenTurnkeyCost(BTC)perkilowatt的縮寫，BTC計算每千瓦收支平衡成本，用于判斷光伏發電在經濟上是否可行。光伏系統的造價，若低于這個價格，就是經濟上可行的。

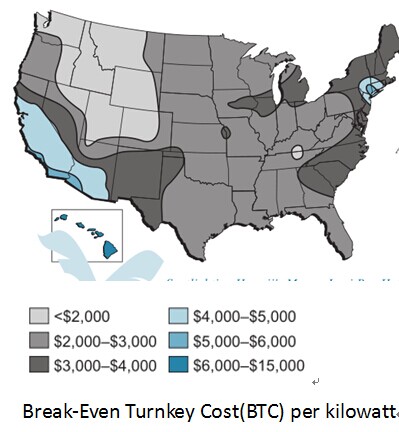

下面的地圖（圖三）顯示的就是美國每個州的BTC值。從地圖上可以看出，夏威夷有最高的BTC值，意味著這里電費最貴，最適宜采用光伏發電。加州和紐約也是比
圖三：美國每個州的BTC值
LumosSolar是位于美國科羅拉多州鮑德市的一個太陽能應用公司，其主要產品是戶外實施，如涼棚、露臺、車庫頂部等的BIPV面板。他們的Lumos’LXSs系列面板已經設計為可以直接作為頂棚的建筑材料，而不是傳統屋頂?shù)母街?。該系列面板的?gòu)造可以與大部分的建筑結構連接，并可以抵抗四級冰雹。電力布線系統連接簡單，可以與建筑的電力系統并網。
紐約康尼島Stillwell大街地鐵站的屋頂BIPV工程，是美國最大的應用在公共交通系統上的BIPV工程，也是最早介紹到國內的BIPV項目,名聞遐邇。該地鐵站的屋頂布置了2730塊PV板，面積共60000英尺，每年可以產生200000千瓦時的電力，可為整個地鐵站的運行提供2/3的能源。
其他地區的BIPV應用也處于積極發展中
位于阿聯酋的阿萊因動物園是4000多種動物在沙漠地區的天堂，每年也吸引著大量的游客。由奧地利公司Chalabi2013年擴建的工程沙漠學習中心，被譽為阿萊因公園的一顆明珠。
這個學習中心的屋頂是光伏建筑一體化的成功案例。于2013年建成，是中東地區比較知名的一個BIPV項目，獲選2013年世界可持續建筑候選名單，并獲得了Estidama系統的最高級別5顆珍珠認證。Estidama是波斯灣地區綠色建筑認證體系。
非洲由于經濟發展的制約，光伏建筑的發展還只是個案。
位于埃塞俄比亞首都亞的斯亞貝巴的發展聯盟安全部，外形模擬非洲大陸的形狀，使用了445塊透明的有機太陽能模塊，透光率75%，系統可以為整幢建筑的LED系統提供電力支持。
這個BIPV項目由德國Belectric光伏公司與建筑承包公司合作完成。工人們只用了5天就完成了整個系統的安裝，并且不需要使用傳統的腳手架。安裝完成后，人們從大廳中仰視時，會感覺這些輕薄的模塊正漂浮在天空。
印度在光伏建筑發展上并沒有重大影響的項目，在印度的第一個應用BIPV技術的住宅項目位于加爾各答。
在經過多次考察后，印度的房管局同意提供位于東部印度西孟加拉邦的首府加爾各答市1.76英畝(近四分之三公頃)土地作為試點,并將該項目命名為Rabi Rashmi Abasan。這些別墅屋頂采用了Conergy 公司的464個C125W太陽能模塊。為了適應每個建筑的屋頂形狀，這些模塊都是單獨定制的。
日本是光伏發展非常早的國家，光伏建筑也發展迅速，我們經常可以看到日本光伏建筑一體化的各種報道。

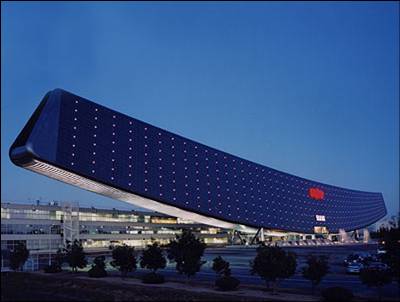

說到日本，必須提到這個叫“太陽方舟”的項目。這個光伏建筑全長315m，最高位置位于兩邊，分別高37.1米，中央高31.6米，底部寬13.7米，頂部寬4.3米，總重量約3000噸，最大功率630kW，年·發電量53萬kWh，每年可以減排95噸。（圖四）
圖四：日本“太陽方舟”光伏建筑項目
香港開始光伏建筑一體化的研究也比較早，位于香港理工大學的科研樓于1999建成，是香港最早建成的光伏建筑。
我們在2006年建成了南?？偛看髲B，這個樓位于深圳蛇口，也是中國最早期的光伏建筑一體化的探索。我們將原來的鋁板幕墻拆掉，改裝成用光伏材料的幕墻，為了解決光伏電子板發熱的問題，當時我們采用了被動式技術的內通風方式。
這個項目成功后，我們做了各種類型建筑的嘗試。包括居住建筑、商業建筑、旅游建筑、工業建筑還有交通建筑等等。
藍波綠建的實踐
我選三個例子。
第一個是位于科威特的Warba保險公司總部大廈，BIPV項目是在2008年完成的，位于科威特的downtown。光伏材料安裝在遮陽板上，很好的體現了中東地區的建筑特點。
第二個例子是位于上海崇明的東灘濕地公園，這個是為2010年上海世博會配套的項目。整個項目從設計之初就將光伏作為必要構件融合進建筑，也是應用光伏特性影響建筑形式的一個例子。

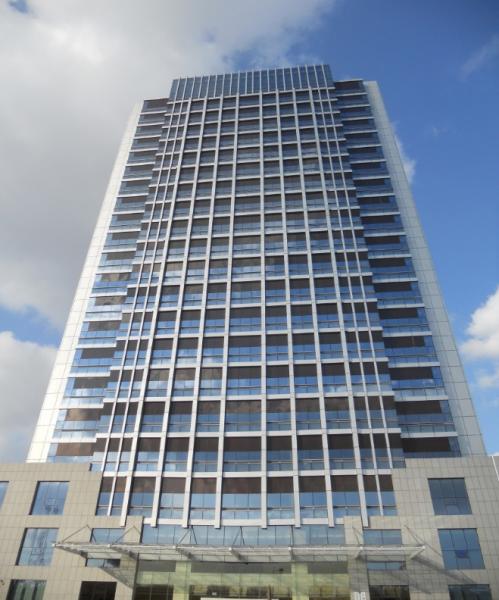

第三個例子是位于山東日照市高新技術產業開發區的服務外包基地1#研發樓（圖五）。這是在建筑立面上安裝光伏材料的一個成功實踐。我個人非常喜歡這個作品，我認為這個建筑的立面設計是建筑師對光伏建筑一體化的啟迪，是對光伏建筑的貢獻。
大家從照片上一定感覺不到光伏材料安裝在哪里，光伏組件通過建筑設計的手段將比例和位置充分的推敲，令這個建筑立面成為建筑邏輯和光伏產品邏輯完美結合的作品，你路過這個建筑，不會發現立面有什么端倪。
正是這種“無我”的設計，才是光伏建筑的完美意義。
通過這個例子，我們一定會堅定的相信，光伏建筑是可以玩成高大上的，光伏之于建筑也是可以不可分割的要素，而不僅僅是補充，更不是補丁。
圖五：日照市高新區服務外包基地研發樓光伏建筑
光伏建筑的設計是一種多專業的結合與融合
在2010年，我和南京大學的馮金龍老師做了一個研究生課題，聯合指導了一個學生魏偉做“建筑師視野的光伏建筑一體化研究”。這個研究有一個建筑學成果，就是揭示了建筑產品和光伏產品的邏輯矛盾。
光伏產品和建筑產品的不同本質在于，前者追求的是標準化、系列化、規?；统杀绢I(lǐng)先，并且開發周期長。
但建筑不一樣，建筑是多樣的，多變的，功能多變，形式多變，技術綜合，講究個性定制。進入21世紀以后，建筑甚至與時尚潮流為伍，現在很多建筑是追求時尚的。
前面我們將光伏建筑歸納為五大因素，這里美學我們不去說了。其他四個方面，其實都和設計相關，設計的優劣直接和間接的影響到實用性、發電量、安全性和經濟性。
由于光伏建筑設計不僅是孤立的建筑設計，也不是孤立的結構設計、構造設計、發電系統設計等等。不完全的統計，所涉及到的設計內容大致有，規劃設計，功能設計，建筑物理（防結露、熱工性能、隔聲等）設計，創意設計，產品設計，動漫設計，結構設計，安全性設計（如防風、防雨、防滲、防變形、防地震、防雷等），構造系統設計，集成組件設計，電力系統設計，設備負載、蓄電池、逆變器、孤島、防逆流、系統控制、獨立或并網電力線路設計，監控，施工組織設計（吊裝、工期、勞動力、質量控制、安全控制、文明施工等）。
這種設計的多專業結合，令光伏建筑設計變得非常復雜。
大家都知道的是，只要是和建筑相關的設計，都應該是建筑師牽頭。一個不爭的事實是，我國光伏建筑一體化發展到今天應該有十年以上了，但是建筑師卻很少參與進來。
產品設計師是無法代替建筑師的，工業設計師也代替不了，所以我不止一次的呼吁建筑師要加入到了解、學習、設計光伏建筑的實踐中來，創新的創造出建筑的新樣式、新形象、新語言。
所幸的是，已經有不少國外的建筑師投入到了光伏建筑一體化的研究和實踐中，我們現在看到的這些例子都是非常用心的設計，設計師非常理解光伏材料，也研究了光伏系統，更將光伏的特性充分的發揮了出來。
我們看到這樣的設計一定非常興奮，原來這些細部可以設計得如此精致，放大后也仍然很耐看。這表明光伏和建筑之間沒有鴻溝，是可以非常成功結合的，而且可以結合得非常完美。

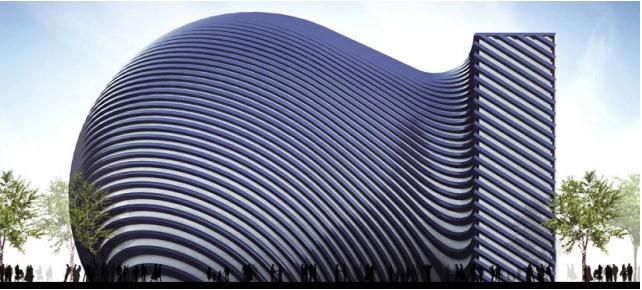

我們再看一個完美的例子。這個例子在塞爾維亞普里什蒂納，是一個太陽能中央清真寺（圖六）。
這個美麗的建筑是意大利建筑師保羅Venturella的杰作，近似球形的結構，建筑外立面全部覆蓋著太陽能光伏板，并且通過建筑設計將光線引入室內。在這個將太陽的光芒發揮得淋漓盡致的建筑里，祈禱和冥想，成為宗教與現代技術完美結合的典范。
這讓我們相信，太陽能建筑不僅僅是一個能源建筑，它也可以成為卓越的原創的建筑藝術。
圖六：塞爾維亞普里什蒂納太陽能中央清真寺
未來可期，未來已來，光伏建筑的春天已經來了
有一個全世界都知道的科技大咖，就是特斯拉的老板馬斯克，他在2016年10月發布了一個很神秘的產品，其實就是光伏瓦（圖七）。
圖七：馬斯克和他的光伏瓦示范項目
實際上光伏瓦在中國早已經有人做了，特別是浙江企業做得特別好。但馬斯克作為世界科技前沿的領軍人物，他加入到這個領域，將會對光伏建筑一體化的發展產生深遠的影響，如果以此作為一個旗幟和標桿，光伏建筑的未來就太有前景了。
我們開頭說，一個車棚和光伏的結合都不能滿足五要素。那么，我們看看特斯拉是這么做的呢？
大家都知道特斯拉的電動車非常精致，馬斯克對細節的要求，和喬布斯比有過之而無不及，他們那么高大上，做一個車棚會怎么樣呢？
我們看到的這些都是特斯拉的充電站車棚，我們可以看到設計的味道，可以看到用心、細致、講究。雖然簡單的一個車棚，但是依然傾注了設計的熱情，所謂簡約不簡單。
這是一種態度。
這讓我想起一句話，一葉不掃，何以掃天下？
車棚都做不好，怎么做一臺好車呢？同樣的道理，車棚都做不好，怎么能夠做好一個光伏建筑呢？
我在參考消息上看到這么一則消息，美國拉斯維加斯政府宣布，在2016年的12月21日，政府部門已經可以完全用可再生能源實現供電。
有人說2016年是我們中國分布式市場的元年，也有人說是光伏建筑的元年，無論是什么，拉斯維加斯都給了我們一個信心、一個信念：未來可期，未來已來，光伏建筑的春天已經來了。
謝謝大家！
