執行摘要
電網規劃是設計和實施能源系統向高比例可再生能源（RE）轉型的一項重要任務。在規劃如何整合可再生能源時，需要重視電網規劃中的各種不同方面和相互依賴性，并關注整個能源系統的優化?？稍偕茉幢壤^高的能源系統日益復雜，因此在規劃過程中考慮一些技術和經濟影響因素以及政策目標非常重要。
中國目前的電力規劃程序由三部分構成：需求、發電和傳輸，與需求預測、電源規劃和電網規劃相對應。在過去的幾十年中，電力規劃不斷得到改善。中國的電力規劃分為國家（包括地區）和省級電力規劃。國家電力規劃集成了單獨的省級電力規劃結果，并與省級規劃并行編制。最終的國家電力規劃由國家能源局（NEA）在獲得國家發展和改革委員會（NDRC）批準后發布。省電力規劃在完成與國家電力規劃的銜接后提交給國家能源局，然后由省政府發布。國家電力規劃研究中心和其他具備資格的研究機構承擔這些規劃。重要的規劃項目完成后，能源主管部門將讓咨詢機構和專家對規劃文件進行審查。環境和水資源專題將由相關政府部門處理。
中國電網規劃的第一步是潮流分析，并與電力平衡仿真計算同步進行。第二步是對擬議的傳輸線進行經濟和技術分析，以優化電網布局。經濟分析旨在評估線路建設的最低成本。技術分析評估新線路對系統運行穩定性的影響，考慮不同區域和電壓水平。規劃人員針對投資需求進行項目特定和年度靜態和動態測算，旨在降低年度總成本。此外，規劃原則中列出了詳細的環境和社會影響分析要素。
歐洲的電網規劃方法分為三個步驟，以制定歐盟（EU）十年電網發展規劃（TYNDP）：第一步是情景設定。分析了能源系統的發展?jié)摿?，以確定歐洲在電力傳輸基礎設施方面的需求。這些情景旨在解決不確定性，而不是對未來的預測。各種利益攸關方，如非政府組織（NGO）、科學家、代表輸電網用戶（如發電廠、配電網運營商、供應商和貿易商）的行業協會、市場參與者、消費者（包括工業）、電力交易所和國家監管機構（酌情）參與咨詢期間的情景創建。第二步稱為規劃研究。TYNDP通常包含四個描述未來電力系統潛在發展的情景。有一個關于利用可再生能源的激進目標，一個側重于更分散的電力系統的影響的場景和一個側重于政治考慮的場景，如強大的歐洲法律框架。使用市場和電網建模等常用方法，來自所有歐盟成員國的專家研究了2030年和2040年歐洲在不同情景方面的電力流動情況。這使他們能夠預測瓶頸可能發生的位置以及邊界管理這些流量需要多少傳輸容量。至于方案、項目清單和區域投資計劃在最終確定之前向公眾開放咨詢。在第三步中，評估單個項目。在此階段，規劃人員評估項目的成本和效益，同時考慮項目如何支持環境、社會福利、供應安全以及其他有關社會總成本和效益的標準。
根據這一多標準評估，TYNDP的報告會公布每個被推薦的基礎設施項目的價值和意義所在。TYNDP正在為決策者提供對傳輸基礎設施強大而詳細的分析，為他們的決策提供參考。歐洲能源監管機構合作機構（ACER）審查歐洲輸電系統電力運營網絡（ENTSO-E）的TYNDP草案是否與聯盟的政策目標、監管框架和成員國的國家規劃相一致。ACER在將規劃提交給歐洲委員會之前會裁定TYNDP報告是否合適。歐盟委員會使用最終的TYNDP報告來決定哪些項目是共同利益項目（PCI），因此有資格獲得實施的資金支持。
本文展示了基于場景建模結果的高級多標準電網規劃方法的優勢。它將實施了優化規劃和電網擴建的中國可再生能源展望（CREO）2018既定政策情景與沒有電網規劃和電網擴建的情景（這意味著電網將保持不變）進行了比較。仿真模擬結果表明，合理規劃的電網可以降低整體系統成本和排放，更好地整合可再生能源，減少限電，如下圖所示。

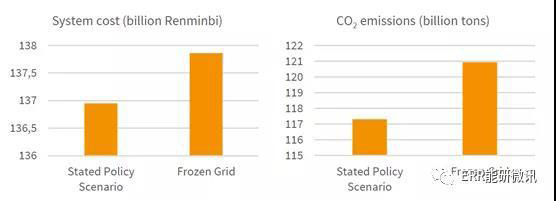

圖1：2016~2050年累積系統成本（人民幣）和二氧化碳排放量
根據分析結果，本報告對中國的電網規劃提出以下建議：
中國的電網規劃方法應該進一步考慮電網規劃的不確定性，并分析不同政策和發展對電力系統的影響。電網規劃可用于說明不同政策的影響以及電力系統的最終發展，例如新的發電裝機容量，不同的價格水平和各種市場設計。利用這些不確定性，可以開發不同的情景，并使用能源系統模型進行分析，以評估不同情景下電網投資的需求。
為了使電網規劃達到政策制定者的最高價值，電力規劃應包括電網規劃者、政治利益相關者和受其決策影響的人民（公民、各省、公司）之間的雙向互動。在中國電力規劃中實施電力市場的重要性預計將大幅提升，更多基于市場的分析將整合電力市場的影響，如跨省交易。
中國的電網規劃流程應該轉變?yōu)槿到y(tǒng)優化。系統范圍的優化意味著在綜合的視角下優化整體成本效率、電力流向和系統穩定性，而不是僅考慮如何優化每條新輸電線路的投資。這將有助于降低總體成本并增加電力系統電網建設的效益。
除投資成本和關稅外，中國還應將社會福利、減排和環境評估納入輸電線路投資評估。
對于每個電網區域，建議在電網規劃程序中包括其各自替代傳統發電容量的可再生能源安全發電容量。在電網規劃中使用投資組合效應（即，在考察大型區域時平滑可再生能源出力）可降低對備用容量的需求，以確保供應安全。

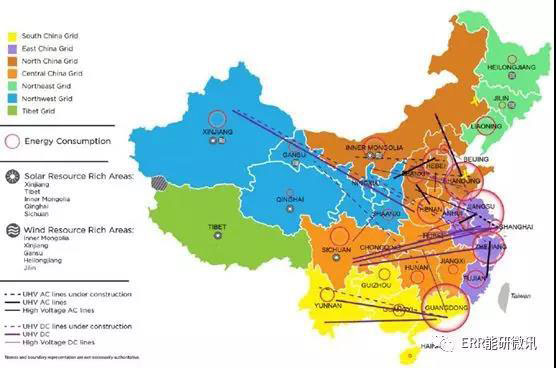

圖2 中國電網區域劃分與“西電東送”電力流向

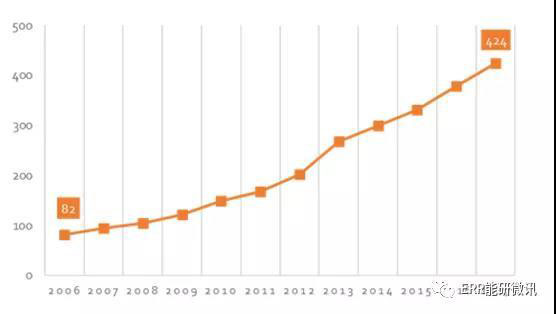

圖3 2006~2017年地區間傳輸電量（TWh）

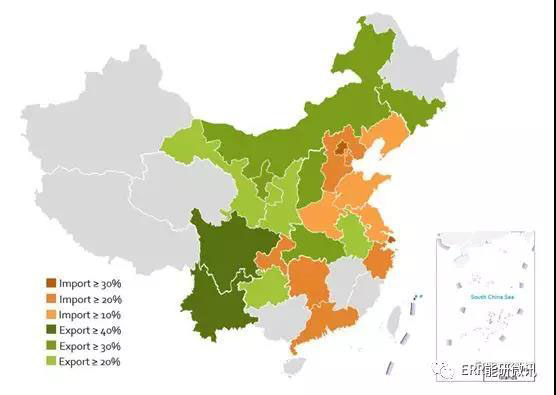

圖4 2017年省間送入/送出電量占消費/發電電量的比例（注：僅展示了2017年凈送入/送出電量超過10 TWh的省份）

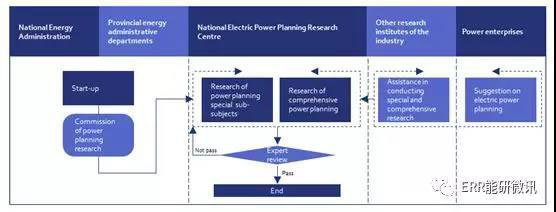

圖5 中國電力規劃研究和準備工作流程

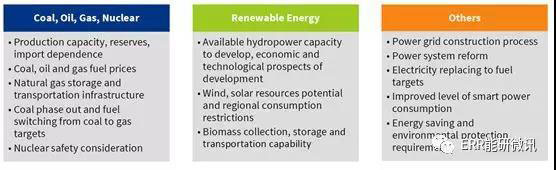

表1 電源規劃中考慮的因素
表2 中國輸電和配電網電壓等級

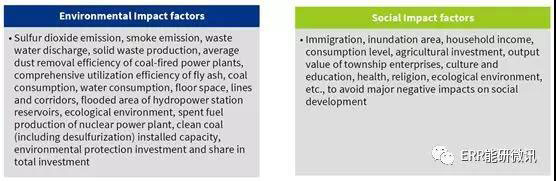

表3 需要考慮的環境和社會影響因素

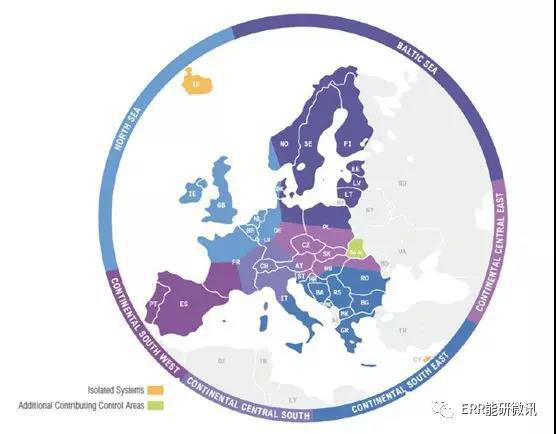

圖6 歐洲輸電系統電力運營網絡成員國及區域

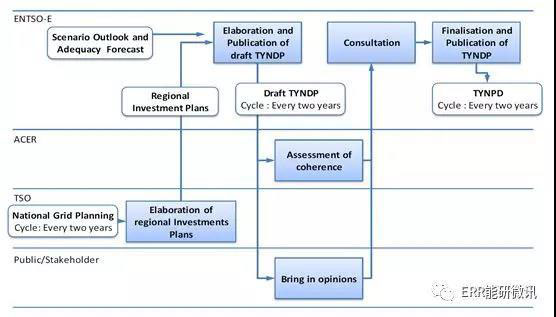

圖7 歐盟十年電網發展規劃（TYNDP）操作流程

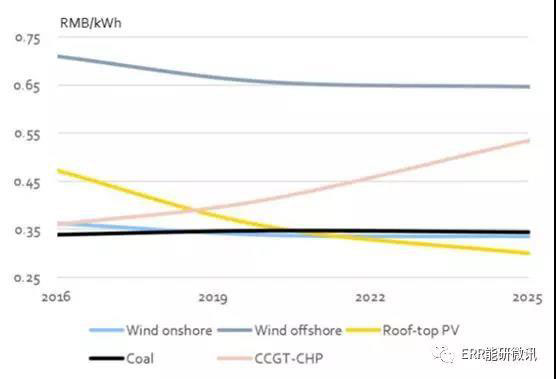

圖8 兩種情景下測算的不同能源的平準化度電成本

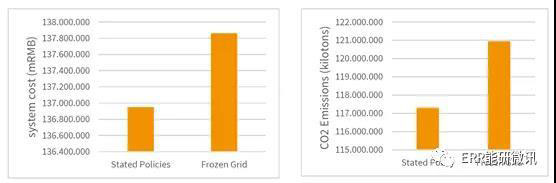

圖9 兩種情景下的系統總成本和總排放量對比（2016~2050年的累計值）

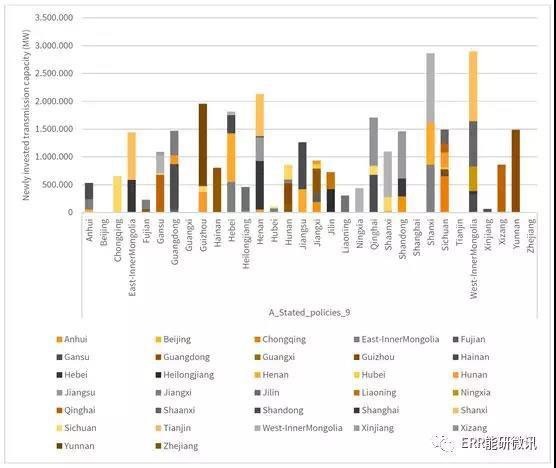

圖10 國家既定政策情景下各?。ㄊ校┦￠g互聯電網投資

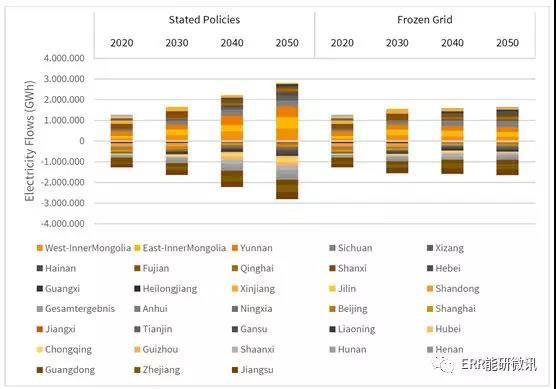

圖11 國家既定政策和固定電網情景下電量交易赤字和超額

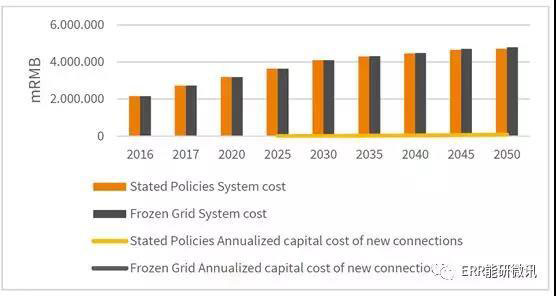

圖12 兩種情況下的系統成本（電網成本和發電成本）

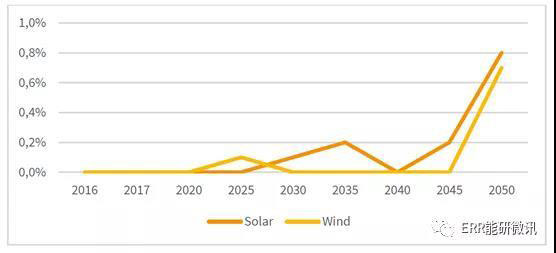

圖13 與國家既定政策情景相比，固定電網情景下風電和光伏的棄電比例增加額

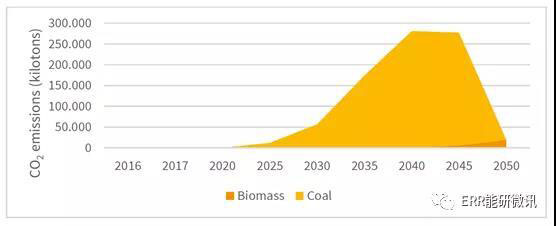

圖14 與國家既定政策情景相比，固定電網情景下的CO2排放增量

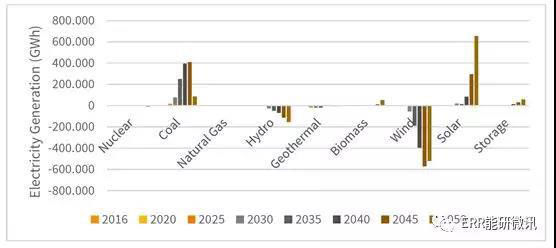

圖15 與國家既定政策情景相比，固定電網情景下不同能源發電量差額

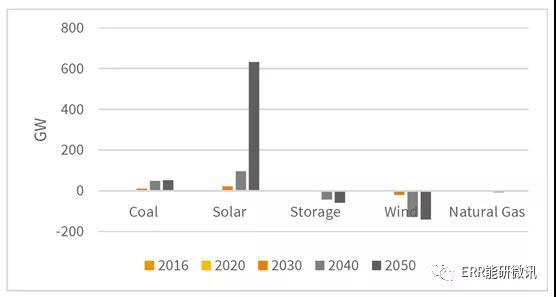

圖16 與國家既定政策情景相比，固定電網情景下不同電源裝機容量差額
圖17 中國大陸地區電網區域劃分和高壓直流輸電線路
