中國儲能網訊：2019年科技部“可再生能源與氫能技術”專項2.1項目指南“面向深遠海大功率海上風電機組及關鍵部件設計研發”中提出研制10兆瓦級海上風電機組樣機，從此開啟了我國大功率海上風機的研發序幕?？煽啃允谴蠊β屎Ｉ巷L(fēng)電機組的一個關鍵性指標，如果機組一旦停機維修，會造成很大的經濟損失。
在風浪流多源激勵下，海上風機的傳動鏈的高可靠性設計和制造技術受到了挑戰。在今年項目競標中，盡管各研究團隊都提出了基于氣弾和水動載荷及多場耦合動態分析方法，研究傳動鏈的機械-電氣-電子系統協同建模方法，建立基于多場耦合動態方程的數學模型，進行整機、部件、基礎一體化設計，并進行結構疲勞評估。但是，這種建立數學仿真試驗基礎上的設計方法，有很多弊端，還不能完全替代實物模擬試驗。如果目前采用的商用分析軟件的關鍵數據庫不齊全（或供方不提供），如果部件系統試驗不充分，那么這種設計方法帶來的工程風險是很大的。
如何解決這個國際技術難題？歐洲美國的同行告訴我們，答案只有一個，試驗，試驗，再試驗。海上風電技術是一項實驗科學，只有依靠試驗不斷累積數據，不斷改進設計才能提高機組的先進性和穩定性。越來越多的專家意識到，通過試驗是提高風電機組可靠性的唯一途徑。在2012年第68次國際能源機構“風力發電機和部件測試的進展”會議上決定在 IEA Wind Task 35 的框架下編寫一份關于風力發電機及其部件的新測試方法的任務提案。這項任務的目的是，為在受控環境中，模擬風力發電機和部件實際機械負載，以及模擬并入電網的試驗，制定指導方針和推薦試驗方法，以驗證風電機組的設計性能和或者部件功能、安全性和耐久性。
為了發展新一代的高可靠性的海上風機，縮短海上風電機組的研發周期，近些年英國、美國、德國、丹麥等國家級實驗室研制和裝備了風電機艙試驗臺架（Nacelle Test Bench）。這個試驗系統可以模擬在自然條件下無法實現的高速壽命試驗，以數個月的高速壽命試驗（HALT）來模擬機組運行十年或者更長時間的疲勞損傷情況。利用該設施能加速研發下一代的海上風電機組，提高海上風機的可靠性，可縮短研發時間和降低研發成本，進而降低海上風機的運維成本。采用這項試驗技術后，加快了歐美國家海上風電的研發速度和提高了海上風電的技術水平。
2013年11月上海電氣風電公司劉總及筆者訪問美國NREL和克萊姆森大學。
目前世界上最大的風電機艙試驗臺是2014年在美國克萊姆森大學建成的15兆瓦試驗臺。美國國家再生能源實驗室國家風電技術中心（NREL/NWTC）、英國國家再生能源研究中心（NAREC）、丹麥可再生能源中心（LORC）、德國風能及能源技術研究所IWES/DyNaLab等國家級研究機構裝備了大型風電機艙試驗臺架。有些還同時還裝備的大功率電網模擬器，如德國IWES/DyNaLab的7.5兆瓦試驗臺配置了40兆瓦的電網模擬器，可以在試驗臺上直接進行并網試驗。克萊姆森大學裝備了風電控制器硬件在環實驗系統，解決了大規模風電主控系統測試問題。
這些機艙試驗臺架都具備加載試驗、加速壽命試驗、模擬并電網試驗、風電主控系統實時仿真試驗等功能。并已在新機型研發中發揮著重要作用，2013年7月英國NAREC利用15兆瓦機艙試驗臺對韓國三星6兆瓦的海上風電機組進行了試驗，2014年GE公司在克萊姆森大學風電研究中心進行6兆瓦風機的臺架試驗。2019年6月GE公司把最新研制的Haliade-X 12MW機艙和107米長的葉片運往英國，在海上再生能源實驗室（ORE）的機艙試驗臺上進行測試。
目前各國都在加快海上風電新機型的研發測試，隨著歐美各國的大型風電機艙試驗臺的投入使用，新一輪的海上風電技術競爭將拉開序幕，誰掌握海上風電核心技術，誰家的風電機組更可靠，誰將引領世界海上風電產業的新潮流。據克萊姆森大學風電研究中心消息，由于試驗任務增加，該中心人員已經翻倍以應付日益增多的試驗任務。
由于我國還沒有大型風電機艙試驗臺和超大功率可控電網互交模擬試驗系統（CGI），因此今年競標參加科技部“可再生能源與氫能技術”專項2.1分項的若干研究者，在海上風機的研發計劃中，都遇到了如何進行整機設計驗證的難題。一些研究者只能采取部件模擬試驗+模型仿真試驗來解決試驗驗證問題。但這種試驗方法很難解決實物測試與仿真測試的一致性問題。
根據我國風電試驗設施的現狀，發展風電機組半實物實時仿真測試是一個可行的方法。半實物仿真，又稱為硬件在回路中的仿真(Hard ware in the Loop Simulation)，是指在仿真實驗系統的仿真回路中接入部分實物的實時仿真。半實物仿真的必要前提是實時性，即仿真速度和實物物理響應速度一致。
半實物仿真技術自20世紀60年代問世直到目前美國研制航天飛機，始終盛行不衰。半實物仿真實驗室的先進性體現在：
（1）有高速高精度的仿真機；
（2）有先進完備的環境模擬設備；
半實物仿真的特點是：
（3）在回路中接入實物，必須實時運行，即仿真模型的時間標尺和自然時間標尺相同；
（4）半實物仿真的實驗結果比數學仿真更接近實際。
半實物仿真測試的典型應用是在風電機組主控系統測試方面，如，風電機組的測試需要在符合測試要求的風速條件和電網故障穿越要求的條件下進行，按照目前的試驗?zāi)芰σ獙?0兆瓦的海上風電機組的測試是非常困難的。為此，德國FGW頒布了《發電機組技術準則第4部分（TR4）：《發電機組和發電場電氣特性仿真建模和驗證要求》，對風電建模和仿真測試作了詳細的規定。提出了建立測試模型的具體要求，包括建模方法及模型精確度，規范了風電模型測試。風電機械部分的半實物仿真測試也同樣可以實現，因此開展風電機械和電氣系統半實物仿真測試，是目前解決海上風電研發測試的一個有效方法。
上海電機學院臨港校區正在建一個兆瓦級的風電機艙試驗臺架，該試驗臺架具有六自由度加載裝置和多電平功率級高仿真電網模擬系統，可以在機電耦合載荷條件下對風電傳動鏈進行試驗。另建控制器群硬件在環仿真試驗系統，開展半實物仿真試驗研究。

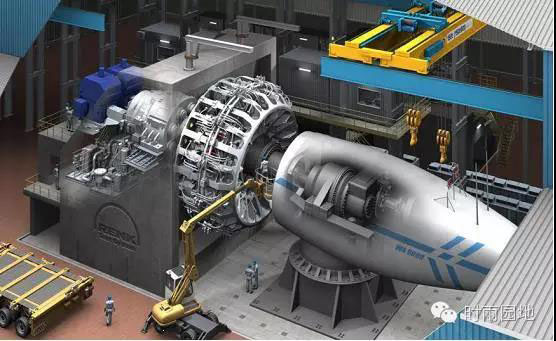

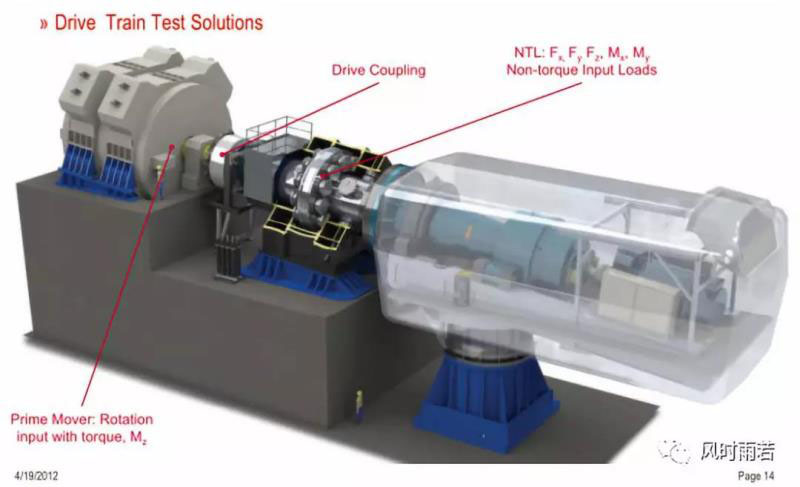

機艙試驗臺示意圖

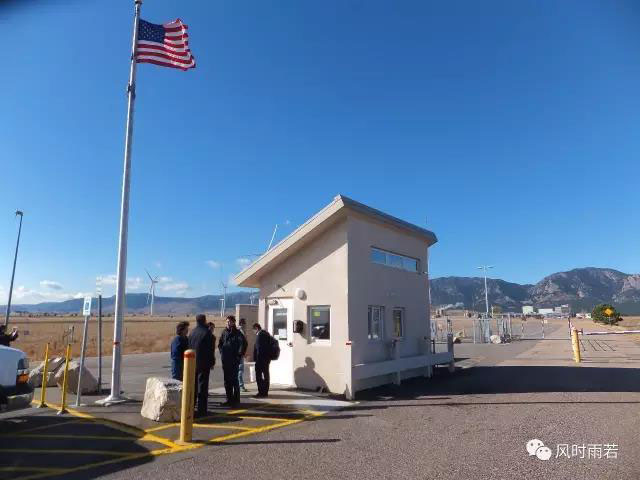

NREL試驗風場

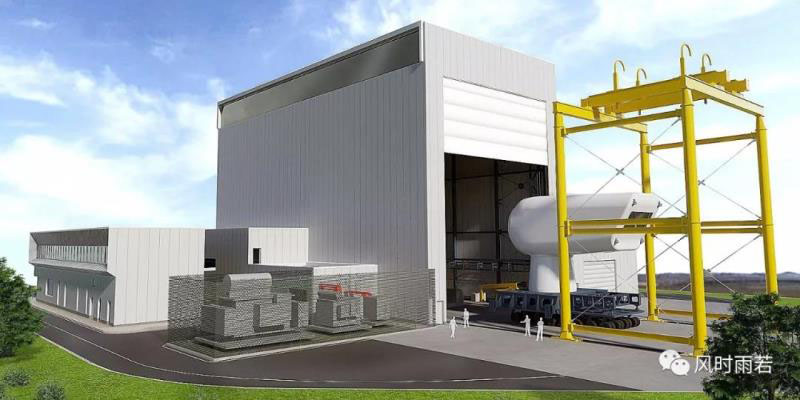

15兆瓦風電機艙試驗臺設計圖

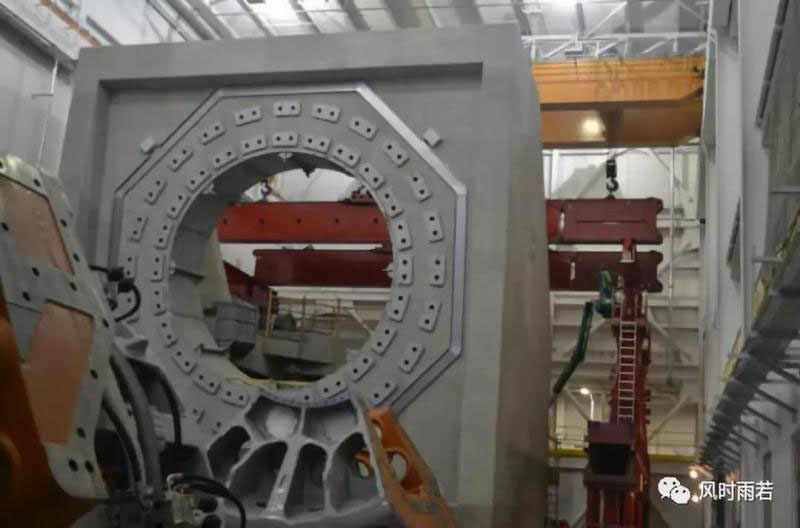

建設中的克萊姆森大學15兆瓦試驗臺現場

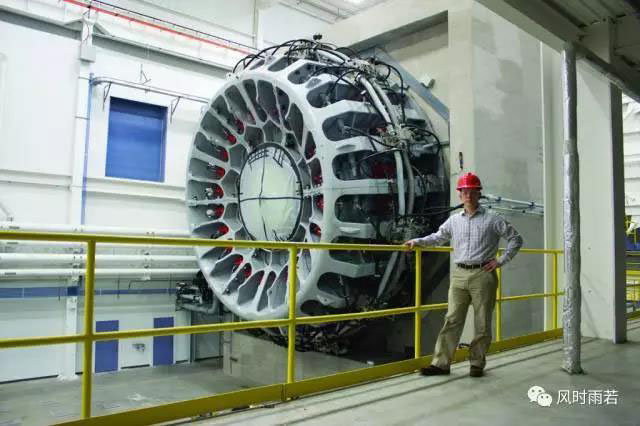

建成后的15兆瓦試驗臺

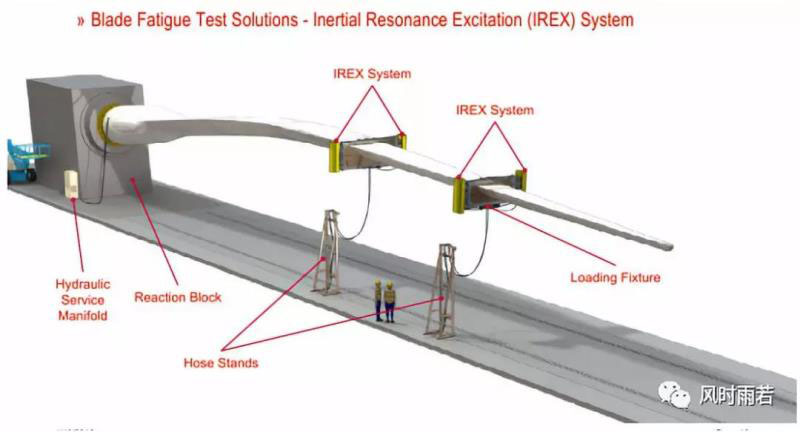

葉片疲勞試驗臺-慣性共振激發(IREX)系統

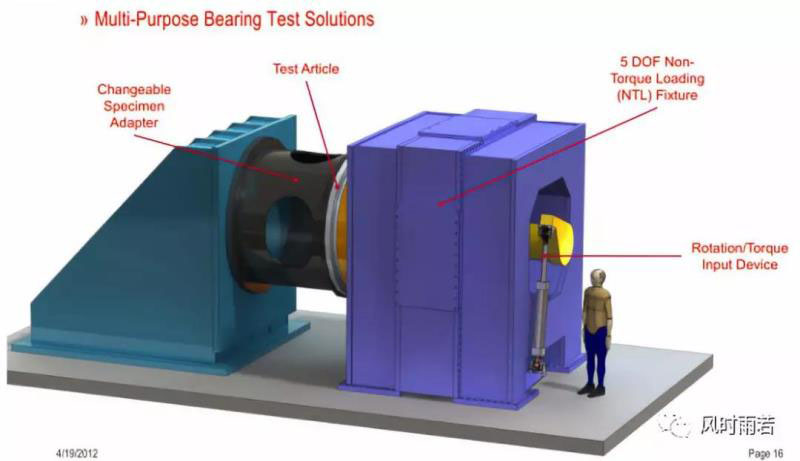

多用途軸承試驗臺

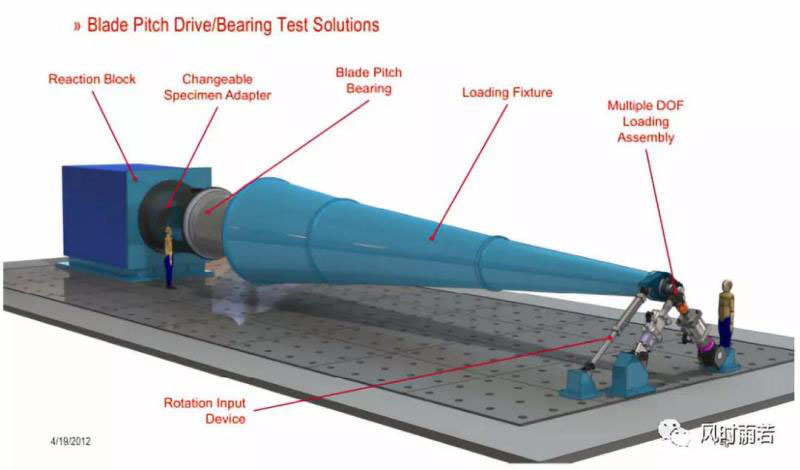

葉片變槳驅動/軸承試驗臺

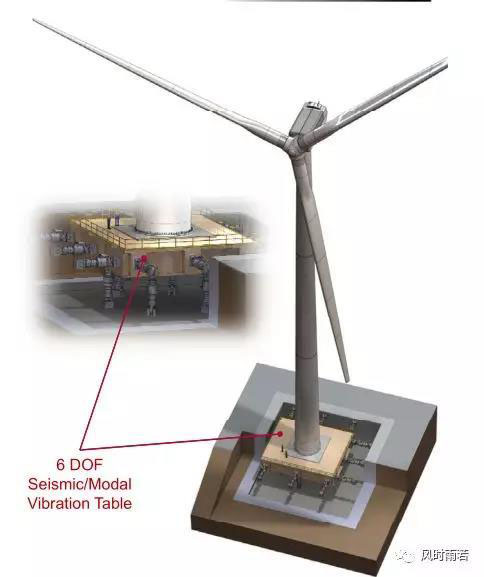

風塔基礎地震模擬試驗臺
