早在2017年12月，日本新能源產業技術綜合開發機構(NEDO)和東京工業大學(Tokyo Tech)聯合宣布成功開發出全球首套高精度實時可視化觀察質子交換膜燃料電池產水技術。此前，PEFC評估只能依靠發電性能間接推斷，可視化觀察尚無法實現。該項技術將有望加快燃料電池技術發展，提升燃料電池性能和耐久性。本文分享東京工業大學采用此項技術最新開展的燃料電池研究工作。
水熱管理課題一直是燃料電池科學和工程研究的熱門課題。此前，燃料電池評斷只能依靠宏觀可視化技術或依據輸出性能變化間接推斷電池內部具體物理化學細節，尚沒有一種設備可以長時間以高分辨率顯示運行中的燃料電池內部產生的水。在NEDO項目資助下，由燃料電池前沿研究中心技術研究協會和東京工業大學Shuichiro Hirai教授課題組聯合組成的項目組成功將平行X射線束和CMOS傳感器技術相結合，在全球范圍內首次開發了一種可視化技術，實現以微米級高分辨率實時觀察燃料電池內各層及其界面產水行為。
注：CMOS(Complementary Metal Oxide Semiconductor)，中文學名為互補金屬氧化物半導體傳感器，是一種將光轉化成電信號的組件，具有靈敏度高、像素小等特點。
儀器系統原理示意
背景
大功率燃料電池汽車對電堆輸出功率要求較高，電堆高功率輸出的同時釋放大量熱量。雖然大體積散熱器可以帶走電堆大部分熱量，受制于空間有限卻無法安裝在汽車上。為減少散熱器體積，需要增加燃料電池堆和冷卻劑的溫差。因此，開發持續在高溫下運行的質子交換膜燃料電池尤為必要。燃料電池高溫運行還有其他優點。比如，高溫下氧還原反應動力學明顯提升；其次，來自化石燃料重整的氫氣中通常包含會在Pt催化劑上吸附的CO氣體成分，吸附導致催化劑活性降低，降低電池性能，而高溫可以增強催化劑對CO的耐受性。
然而，高溫運行易引起質子交換膜干燥。為保證高質子傳導率，質子膜需要保持一定程度的濕潤。當燃料電池工作在高濕情況下，若溫度上升，水蒸氣分壓呈現指數上升，氧氣分壓就會降低，性能降低較為明顯。如下圖所示，電池工作溫度100℃和120℃對應性能低于電池工作溫度80℃。因此，為獲取高輸出性能，需對進氣升壓以增加氧氣分壓氣體。目前，高壓條件下高溫操作對燃料電池的性能影響已有研究，尚未有高溫條件下高壓操作對燃料電池性能的影響研究。

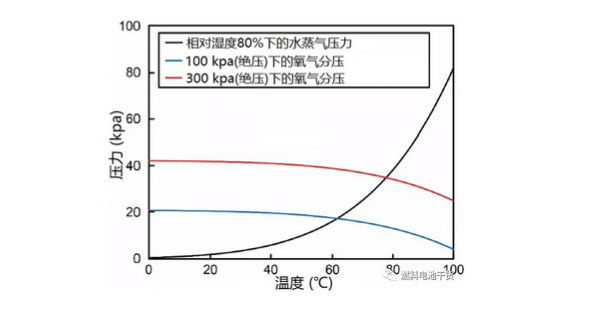

相對濕度80%下的水蒸氣壓力和100、300 kpa壓力下氧氣分壓隨溫度變化關系
IV特性和極化分析

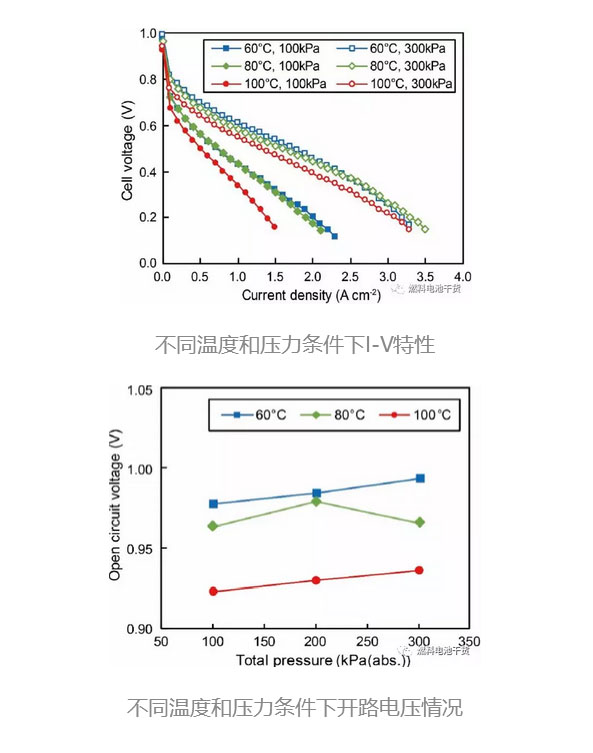

下圖可以看出，氣體增壓后的電池性能提升較為顯著。在100 kpa條件下，60℃和80℃對應的I-V曲線幾乎相同，100℃對應電壓較低；絕壓300 kpa條件下，三種溫度下的I-V曲線相近。氣體增壓帶來開路電壓提升，溫度上升帶來開路電壓降低。開路電壓是判斷和實現燃料電池高性能的一個重要指標。因此，盡管溫度上升帶來開路電壓降低，但氣體增壓可以抵消這種下降。

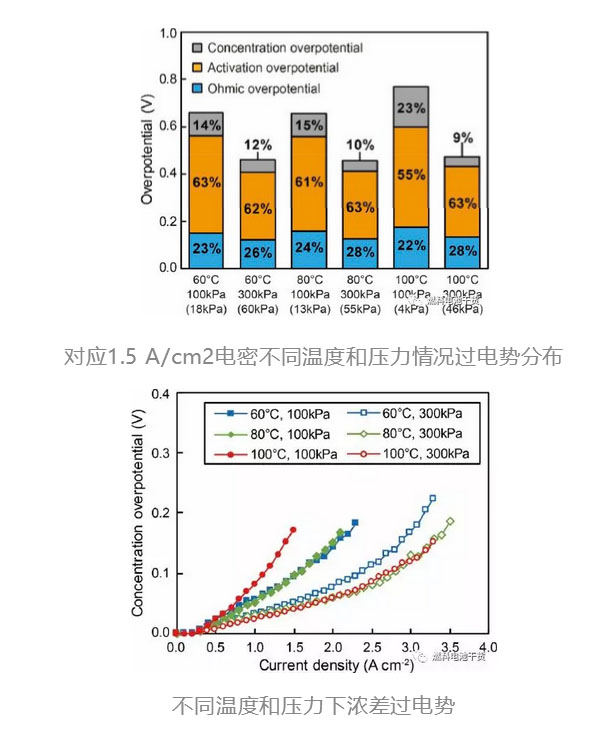

下圖為1.5 A/cm2電密下活化、濃差和歐姆三大過電勢的細分情況。在所有情況下，活化過電勢占據總過電勢的一半以上，歐姆過電勢約占總過電勢的25％。溫度100°C和壓力100 kPa下的濃差過電勢高于其他任何工況。該工況下氧氣的摩爾分?jǐn)?shù)僅為約4％(因?yàn)樗魵庹歼M(jìn)氣80％)。進氣加壓使過電勢均下降，活化過電勢顯示出特別明顯的降低。這是因?yàn)闅怏w加壓時氫氣和氧氣的分壓也增加。氣體加壓導致濃差過電勢降低，而歐姆過電勢則相對增加。高電密下，歐姆過電勢會對電池性能產生重大影響。因此，對于高電密操作和運行，降低歐姆過電勢尤為重要。
高電流密度下，耗氧量增加，濃差過電勢增加，液態水含量也會增加。在100 kPa壓力時，最大濃差過電勢出現在100°C的溫度情況下，原因是較高水蒸氣壓力導致氧氣濃度較低。相比之下，在300 kPa時，最大濃差過電勢發生在60°C溫度，而80°C和100°C的值幾乎保持相同。GDL中的液態水會增加濃差過電勢。
GDL中液態水X射線成像
下圖a顯示了開路狀態下MEA的原始成像，為聚焦GDL中的液態水分布，圖像經裁剪僅顯示黃色虛線區域。下圖b展示了1.5 A/cm2下MEA中液態水分布情況。在較高電池溫度下，由于水蒸氣的飽和度隨溫度呈指數增長，液態水團聚現象減弱。對應100 kPa時，在100°C高溫下沒有液態水，表明在此溫度下氧氣濃度太低，濃差過電勢增加。相反，當氣體加壓時，液態水的團聚現象加重，這歸因于氣體加壓后電池性能提高，抑制“廢熱”生成和釋放，從而抑制了溫度升高。在該電流密度下，因?yàn)榧贡呈荕EA中最冷的部分，水在脊背凝結。盡管在氣體加壓下GDL中的液態水量增加了，但當壓力升高時，濃差過電勢降低，表明脊背上的液態水并不會影響濃差過電勢。
(a)膜電極X射線成像;(b)1.5 A/cm2電流密度下X射線成像結果;(c)3 A/cm2電流密度下X射線成像結果
上圖c展示了300kPa(絕對)壓力、3.0 A/cm2電流密度下的液態水分布情況。在各個溫度下，脊背下方的基底層幾乎都被液態水完全覆蓋。基底層中的液態水量在80°C和100°C之間有所不同，而濃差過電勢幾乎相同。但在60°C時，MPL中的冷凝水量和濃差過電勢均較高。從這些結果可以看出，MPL中的液態水對濃差過電勢的影響比基質層中液態水的影響更大。
高溫下高電流運行
如上圖所示，在100 ℃和300 kPa(絕壓)下MPL中沒有液態水。在上述條件下，MPL中的水冷凝是不利，因?yàn)橄鄬?duì)濕度較低(飽和水蒸氣壓力隨溫度升高而增加的結果)。這簡化了水管理的問題，因?yàn)榛讓又械囊簯B(tài)水不會強烈影響濃差過電勢。高溫下，質子膜容易干燥，歐姆過電勢增加。因此，降低歐姆過電勢對于改善高溫下的電池性能很重要。為了降低歐姆過電勢，親水性的MPL是解決方案之一，它可以通過從基底層吸收水并將其傳輸?shù)酱呋瘎觼肀３仲|(zhì)子膜濕潤。此外，具有較大孔隙的MPL將促進氧氣向催化劑層擴散并降低濃差過電勢。因此，高溫下MPL的孔徑和潤濕性將成為影響電池性能的重要因素。
小結
為研究燃料電池高溫運行的指導方案，通過極化分析和高分辨率準平行X射線液體水成像方法研究了高溫和高壓對PEMFC的影響。研究發現，由于100°C溫度下水蒸氣壓力升高導致氧氣濃度較低，濃差過電勢此時最高。氣體加壓降低過電勢的增長，尤其是活化超電勢，同時也增加了GDL中液態水的積累。當液態水位于基底層時，濃差過電勢受影響較弱。但當液態水位于MPL時，確實會增加濃差電勢。顯然，氣體加壓可有效改善電池性能，對于燃料電池高溫運行必不可少。氣體加壓因抑制液態水進入GDL從而可以簡化水管理問題，但同時確保質子膜的良好濕潤依然是高溫運行的關鍵挑戰。MPL的潤濕性和孔結構是未來燃料電池在高溫下實現高電流密度運行的重要考察對象。
