中國儲能網訊：無功補償，在電子供電系統中起提高電網的功率因數的作用，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到最大限度的減少網絡的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。
2011年，甘肅敦煌、酒泉等地風電機組脫網頻繁，造成嚴重的經濟損失。更重要的是讓外界對可再生能源發展打上了大大的問號。受此影響，這幾年風電行業飽受“棄風”之苦，企業生存環境惡劣。為避免光伏行業同樣出現類似情況，逆變器廠商在現在的產品中大都采用了無功補償裝置。
本期《光能》請來了業內領先的無功補償裝置制造商新風光的技術總監胡順全先生，請他給我們講講無功補償裝置的原理和特點。
《光能》：首先請介紹新風光在新能源及光伏行業的業務布局。
胡順全：我們公司積極響應國家制定的發展可再生能源的方針、政策，產品在光伏、風電等新能源領域得到大力推廣和應用。新風光依據在變頻行業多年積累的技術和經驗，開發了在新能源行業必不可少的設備-高壓動態無功補償（SVG）。目前新風光的無功補償設備從2008年在現場運行以來已經近6年了，沒有出現過質量事故，充分證明了產品的高可靠性。目前我司產品在山東、青海、甘肅、新疆等地的光伏電站現場都有在運行。
《光能》：無功補償對于逆變器和光伏電站的意義是什么？請您就敦煌風電脫網和其它一些案例，說明風能和光伏如果不采用無功補償，會出現哪些嚴重的問題？
胡順全：我們通過分析敦煌風電脫網事件，不難發現其中一個重要的原因就是因為風電機組普遍不具備低電壓穿越能力，個別風電場發生故障引起電壓跌落導致附近風電機組大批同時脫網，是集中脫網事故頻發的直接原因；風電場動態無功補償設備僅投入容性部分（ＦＣ濾波支路）或未投入，使得電力系統電壓大幅度升高，導致大量風電機組高電壓脫網，是事故擴大化的主要原因。我們現在做一個假設，如果風電場投入的無功補償設備不是電容部分（ＦＣ濾波支路），而是具有低電壓穿越功能的SVG，那么這一場驚動行業的事故就可以避免。同樣光伏行業一樣具有相應的脫網風險，也需要配置SVG來穩定電網的可靠運行。
《光能》：低電壓穿越能力已經成為逆變器的一項標準，請您解釋下是如何通過SVG裝置做到的？
胡順全：我們公司的FGSVG是通過控制系統實時監測網側的母線電壓，當母線電壓小于正常范圍時，F(xiàn)GSVG設備按照低電壓穿越曲線迅速發送容性無功，直至發到設備的額定功率，是網側母線電壓維持一個比較合理的電位，保證系統的可靠、穩定運行。
《光能》：請您介紹下相對傳統的LC濾波回路，SVG的發展歷程和優勢。
胡順全：FGSVG系列產品是目前國內外較為先進的無功補償裝置，這種基于電壓型PWM變流器的補償裝置實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過電力電子器件的高頻開關實現無功能量的變換。從技術上講，F(xiàn)GSVG系列產品較傳統的無功補償裝置有如下優勢：
（1）響應速度更快
FGSVG系列產品響應時間：≤5ms。
傳統無功補償裝置響應時間： ≥40ms。
FGSVG系列產品可在極短的時間之內完成從額定容性無功到額定感性無功的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。
（2）諧波治理
FGSVG系列產品不僅不產生諧波，而且同時具備諧波治理功能，在動態無功補償?shù)耐瑫r，可對諧波進行濾除。而SVC中TCR在補償無功功率同時產生大量諧波，導致TCR必須與大容量濾波器同時使用。
（3）電壓閃變抑制能力更強
SVC受到響應速度的限制，其抑制電壓閃變的能力不會隨補償容量的增加而增加，而FGSVG系列產品由于響應速度極快，增大裝置容量可以繼續提高抑制電壓閃變的能力。
（4）運行范圍更寬，具有低電壓穿越功能
FGSVG系列產品能夠在額定感性無功到額定容性無功的范圍內工作，所以比SVC的運行范圍寬很多。更重要的是，在系統故障或電壓變低時，F(xiàn)GSVG系列產品能夠滿足IEC低電壓穿越標準要求。
（5）補償功能多樣化
FGSVG系列產品具有恒裝置無功功率模式、恒系統側功率因數模式、恒系統側電壓模式、恒考核點無功功率模式、負載補償模式等模式，能夠根據用戶實際需要，對負荷進行無功功率補償、諧波電流補償、負序電流補償、綜合補償?shù)取?
（6）占地面積小
由于無需高壓大容量的電容器和電抗器做儲能元件，F(xiàn)GSVG系列產品的占地面積通常只有相同容量SVC的50%。

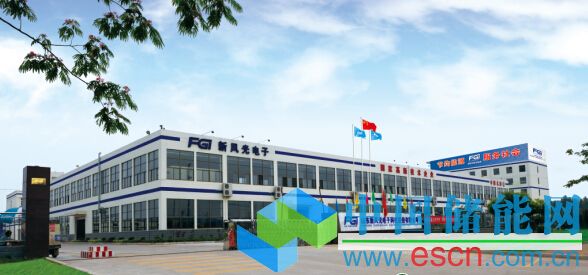

圖：新風光P1-P2公司電子車間外景
《光能》：公司的產品特性有哪些？同時請介紹業務拓展情況。
胡順全：易操作、高性能、高可靠性的FGSVG系列產品為滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需求做出相應設計，具有以下特點：
● 模塊化設計，安裝、調試、設定簡便。
● 動態響應速度快，響應時間≤5ms。
● 在補償容量足夠的前提下，輸出電流諧波（THD）≤3%。
● 多種運行模式極大的滿足用戶需求，運行模式有：恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、負載補償模式，目標值可實時更改。
● 實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量。
● 抑制電壓閃變，改善電壓質量，穩定系統電壓。
● 設備結構緊湊，占地面積小。
● 主電路采用IGBT組成的H橋功率單元鏈式串聯結構,每相由多個相同功率單元組成，整機輸出由PWM波形疊加而成的階梯波，逼近正弦，經輸出電抗濾波后正弦度良好。
● FGSVG采用冗余性設計和模塊化設計，滿足系統高可靠性的需求。
● 保護功能齊全，具有過壓、欠壓、過流、單元過熱、不均壓等保護，并能實現故障瞬間的波形錄制，便于確定故障點，易維護，運行可靠性高。
● 人機界面友好顯示，對外通訊提供了RS485等接口，采用標準Modbus通訊協議。除具有實時數字量及模擬量的顯示、運行歷史事件記錄、歷史曲線記錄查詢、單元狀態監控、系統信息查詢、歷史故障查詢等功能外，還具有送電后系統自檢、一鍵開停機、分時控制、示波器（AD通道強制錄波）、故障瞬間電壓/電流波形記錄等特色功能。
● FGSVG設計包含與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。
● 投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投。
● 與系統連接時，不需要考慮交流系統相序，連接方便。
● 可并聯安裝，極易擴展容量。并機運行使用光纖通訊，通訊速度快，能夠完好的滿足實時補償?shù)囊蟆?
FGSVG系列產品可廣泛應用于石油化工、電力系統、冶金、電氣化鐵路、城市建設等行業中，為各種異步電動機、變壓器、晶閘管變流器、變頻器、感應爐、電弧爐、照明設備、電力機車、提升機、起重機、沖壓機、風力發電機、電焊機、軋鋼機、電阻爐、石英熔煉爐等設備提供高質量、高可靠性的無功補償?shù)慕鉀Q方案。
（1）石油、化工、礦山、碼頭、重型工業：
a穩定供電電壓;
b給較多中低壓電機供電的變電站集中補償;
c大型電機的無功就地動態補償;
d對各類粉碎機、破碎機、球磨機進行無功集中補償;
e減少牽引傳動裝置的無功波動與諧波;
f大型起重機設備、船閘控制系統、鍛造設備等的集中補償;
（2）鋼鐵、冶金：
a提高功率因數降低無功損耗;
b降低電壓波動，抑制閃變，提高生產效率;
c濾除諧波，保障設備安全;
d平衡負序;
（3）城市配網及農網供電:
a提高功率因數降低無功損耗;
b解決波動性負荷產生的電壓波動與閃變;
c穩定受電末端電壓;
d適合對多個用戶的無功與諧波集中補償，尤其沖擊型負荷較多的場合;
(4)新能源接入:
a控制風電、光伏發電設備電源接入點無功，防止無功倒送;
b穩定電網電壓，減少發電功率波動造成的電壓波動;
c維持接入點電壓，提高低電壓穿越能力;
(5)電氣化鐵道及城市軌道交通行業;
a牽引供電系統的無功與諧波綜合治理，改善電能質量，提高牽引能力，節能降耗;
b平衡機車負荷產生的負序電流。
《光能》：未來新風光在SVG方面的研發和市場拓展計劃？
胡順全：我們公司的SVG在現有產品電壓等級6kV、10kV、27.5kV、35kV、35kV降壓式戶內產品以及以上電壓等級戶外產品的基礎上，提高現有產品的功能和性能使之能夠更好的適應現場，給客戶帶來更佳的用戶體驗和更高的用戶價值，繼續保持國內同行業一流水平的地位。
