中國儲能網訊：這種充分利用直驅機組技術特點調動機組自身能力，進行無功補償?shù)腣MP（Voltage/Var Management Platform）裝置，頗具性能與成本優勢。如今，它已經成為電網企業與風電業主的心頭好。
11月中旬，天潤新能組織山西省電力公司、中國電科院、國網山西電科院、四川大學、中能建、金風科創、天誠同創等8家單位，對一款名為“VMP”的系統調試方案進行了評審。在通過該評審后，天潤新能得到了進一步調試許可，在其風電場中接入金風VMP系統。可以預見，業主企業通過采用VMP系統調節風電場無功補償，有望取消SVG、SVC等傳統無功補償設施，降低風電場整體投資成本和提升區域電網安全穩定水平的目標，向前邁出了一大步。
那么，VMP到底是什么，有著革新傳統無功補償方案的本事？

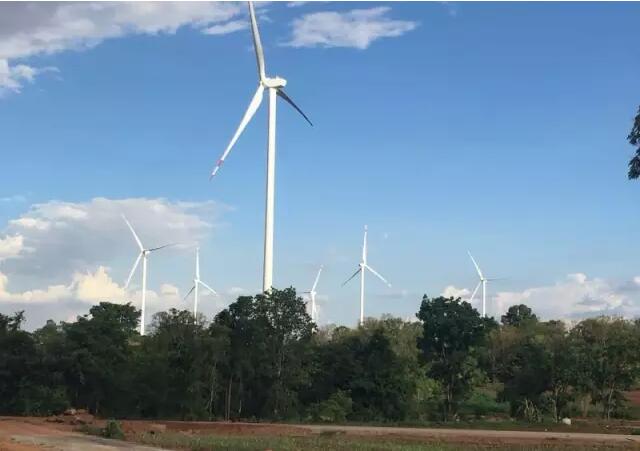

寧夏一個安裝有金風VMP設備的風電場
金風VMP是什么
理解VMP，先要理解無功補償。
風機在發電的過程中，配套的變壓器要消耗無功功率，從而對電壓產生影響，使其出現波動。在特殊情況下，這種波動甚至導致風機脫網。為保證穩定運行，我國并網的風電場，都強制安裝集中無功補償裝置。而目前應用最多的無功補償裝置是SVG等。
然而，SVG等傳統的無功補償方式，存在一定不足，令業主比較頭痛。
據了解，進入市場較早的一批SVG裝置，設備可靠性一般，可利用率很低。還有一些此類裝置，難以完成其本職工作：如在系統電壓低于90%，最需要無功補償時，其無法給與快速而有力的支持；當系統電壓恢復時，其又因?yàn)榉磻?yīng)慢，將系統電壓抬高，超過110%，使系統又不得不面對高電壓風險。同時，由于SVG存在有占地面積大（升壓站需占地90平米左右），耗電量高（耗電量占風整場總耗電量的10%左右）等經濟性問題，使業主在養活它時，不但費神費心，還相當費錢。
而金風VMP（Voltage/Var Management Platform，即金風風電場電壓/無功功率管理平臺）系統屬于一套控制裝置，它通過發揮和利用風機能力來發無功功率。VMP根據風電場缺少的無功額度和電壓波動情況，控制每一臺機組，釋放其所具有的無功補償能力。
“以前是集中一個裝置專門干這個活，現在只需裝一個監控設備。它就像一個樂隊指揮，指揮每臺風機去根據需求發無功。這些機組在發了無功后，既不會影響發電量，也不會增加負荷，更不會增加風機故障?！苯痫L(fēng)科技一位負責并網設備研發的產品經理談到。
那么，既然這個“樂隊指揮”看上去像個新人，他足夠踏實可靠嗎？
其實在歐美地區用風機補償無功的方式較為普遍，使VMP技術受到廣泛認可。例如，根據業主要求，金風科技在其國外的風電場中，都安裝了這個裝置。在國內，也已經有40多個風電場使用了金風VMP設備，這些設備在運行過程中，沒有出現一起因故障問題導致停機的情況發生。
金風VMP的全部設備裝在一個標準柜中
金風VMP有多強
據了解，金風科技是第一個，也是唯一一個在中國推出VMP設備的企業。這不免使人產生疑問：為什么這種好東西，又是由金風科技研發而成的？據上述產品經理坦言，這是因?yàn)榻痫L(fēng)科技推出的風電機組，主要使用了永磁直驅技術路線，而VMP的優點在永磁直驅機組上可以被發揮得淋漓盡致。
一方面，安裝有VMP系統的機組在發無功時，在電網側就相當于一個小的SVG在運行，變流器承擔了主要的控制工作。金風的永磁直驅機型使用了全功率變流器，全功率變流器由于容量大，其可控范圍也就更大。另一方面，在系統出現低電壓或高電壓時，可通過全功率變流器的快速調節控制，實現正常狀態（以下簡稱穩態）到特殊狀態（以下簡稱暫態）下的平滑切換。機組能夠做到零電壓和高電壓狀態穿越。
“電力系統暫態過程需要什么樣的電流最舒服，風機變流器就可以給它什么樣的電流。因?yàn)榛谥彬?qū)技術，全功率換流器在暫態過程輸出的所有電流都是可控的”，并網產品經理如是說。
實現上述平穩切換，其實并不是一件簡單的事情，這需要VMP補償無功的速度與精度都相當高，也需要機組的就地響應和配合。VMP與風機配合，無功控制響應速度，在暫態條件下能真正達到40毫秒至50毫秒，有效滿足標準要求。并且因?yàn)橐子诳刂?，完全按照電壓跌落比例進行無功電流補償，不多也不少。直驅風機的無功電流快速補償特點，也避免了在低電壓穿越過后的系統恢復過程中，由于傳統無功裝置反應慢，無功過剩使系統高壓的風險。
上述一切早已有實例為證。一個位于寧夏，總?cè)萘繛?75兆瓦的風電場，在2014年曾遭遇系統低電壓過程，VMP裝置迅速將風機切換至?xí)簯B(tài)模式，風機機組控制將有功電流降下去，同時向電網注入無功電流。在系統低電壓過程中，風機發出的無功電流與電壓跌落成比例增加。2秒后，風電場低電壓穿越完成，VMP自動將風機切換到穩態模式，低電壓穿越過程做到平滑、無縫銜接，令風電場機組成功地實現了一次“自我救贖”。

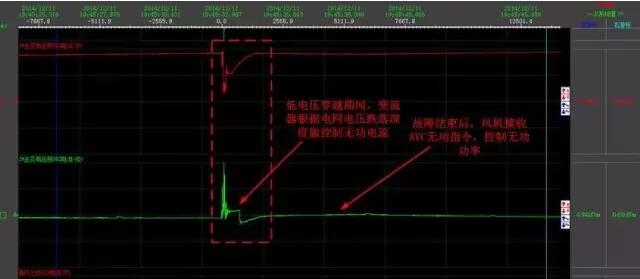

某風電場在電壓控制過程中經歷低電壓穿越，VMP迅速進行無功補償
金風VMP有多省
省的就是賺的。除在可靠性與性能方面使業主高枕無憂外，金風VMP所具備的成本優勢，也能為業主節省不少真金白銀。
對于已建成的風電場而言， SVG等傳統無功補償裝置耗電量相當大，同時，設備維護也存在不少支出，持續消耗著業主利潤。尤其對于存在棄風限電的風電項目，盈利水平本身就已捉襟見肘，SVG的上述硬性支出，更是風電場運行中“精打細算”的重點。而安裝VMP設備，能夠?qū)@些項目效益的改善起到很大作用。
我們以另一個位于寧夏地區，已經實際安裝VMP設備近2年的項目為例，看看它是如何為業主省錢的：
在2014年全年，上述項目SVC與SVG設備一年耗電量高達260.6萬度，如果粗略地以每度電0.5元計算，該項目在2014年因無功補償設施的運行，產生了130.3萬元的成本。但在安裝使用了VMP后，其SVC和SVG設備完全處于“待機”狀態，2015年全年集中無功補償?shù)膿p耗成本為零。該項目的場用電率也從2014年以前的3.412%降至2.93%，最新統計的2016年前5個月的場用電率僅為2.81%。同時，SVC和SVG設備的運維費用每年也節省達到了數萬元。

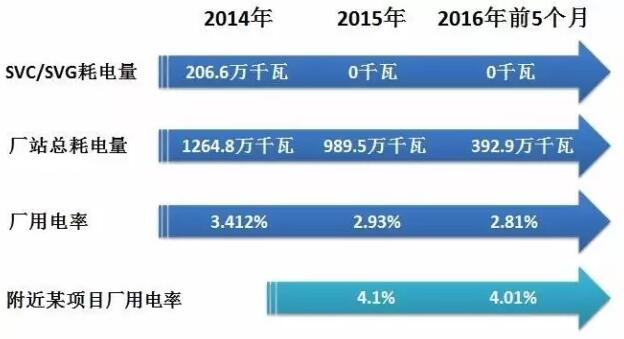

寧夏某風電場在2015年安裝金風VMP前后的廠站耗電情況對比
顯然，金風VMP已開始為處于運營期的風電項目業主，省下大筆開支。但如果一個風電場在建設之初就安裝該設備，所減少的項目整體投資與運行成本將更為可觀。
以一個5萬千瓦的新建項目為例，來算一筆賬：采用VMP設備，只需要安裝一個長0.8米、寬0.6米，高度為1.8米的標準柜體。這就使得其與需要單獨建設房屋并進行散熱的SVG設備相比，減少場站征地90平米以上，節約一個獨立房屋和主體設備基礎的施工工程，從而有效節省建設工期和成本。同時，集中補償設備本身也超過100萬元。按照項目運營20年，每年降低廠用電量70-110萬度來合算，在項目整個生命周期中，采用VMP設備進行無功補償，可節約用電量超過1400萬度至2200萬度，費用700萬元至1100萬元。此外，以每年節約設備維護費用在0.5萬元至3萬元計算，在整個生命周期中，項目還可節約運維費用10萬元至60萬元。這些數據很難不令人心動。

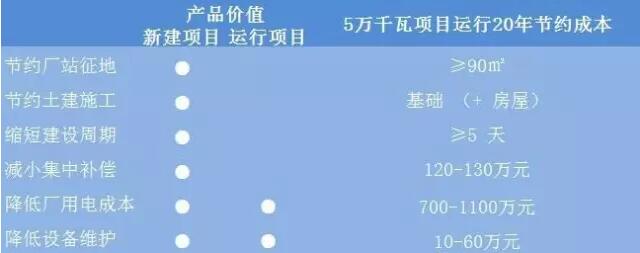

金風VMP在新建項目和運行項目中體現的產品價值
“無論是已經運營的風電項目，還是新建的風電項目，通過采用VMP進行無功補償，在性能、可靠性與經濟性上都具有相當大的優勢。這對于講究精益管理的業主來說，具有強大的產品吸引力”，一位了解風電并網技術的專家坦言，“直驅技術在此方面真是具有天然的自身優勢，就像低風速下直驅表現優秀一樣”。
顯然，作為風機整體解決方案的一部分，金風科技充分利用永磁直驅技術特點而研發的VMP系統，已經使客戶對其整機產品的體驗更上一層樓。伴隨未來對風電場人工智能化的要求，VMP系統勢必成為一種趨勢和必然。
什么是SVC和SVG？
SVC（StaticVar Compensator），即無功補償器?；驹硎抢镁чl管作為固態開關來控制接入系統的電抗器和電容器的容量，從而改變輸電系統的導納。
SVG（StaticVar Generator），即靜止無功發生器?；驹硎菍⒆該Q相橋式電路通過電抗器或者直接并聯在電網上，適當調節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功電流，實現功率無功補償。
