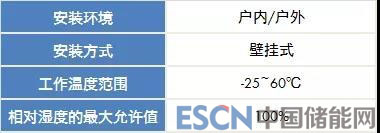

1. 對比大部分戶用光伏逆變器的產品規格書，會發現逆變器的工作溫度范圍都為-25至+60℃，為什么溫度會選擇在這個范圍呢？
■ 首先安規要求逆變器外殼溫度不能超過70℃，避免人體誤碰觸出現燙傷。
■ 其次這個溫度范圍滿足全球絕大部分區域的環境溫度要求。
■ 環境溫度過高或過低都會影響逆變器壽命和工作穩定性。
2.環境溫度過高或過低對逆變器的影響?

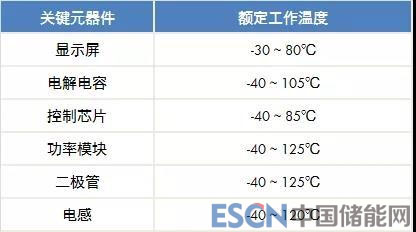

首先我們看下逆變器里關鍵元器件的工作溫度：（如下表）
■環境溫度過高
溫度過高會降低元器件性能和壽命 ，例如：
電感：高溫時電感容易飽和，飽和時電感量會減得很小，工作電流峰值會變得很大，功率元件會過流損壞。
電解電容：對于電解電容來說，環境溫度每升高10℃，化學反應速率將增大2-10倍，即電容工作溫度每升高10℃，電容壽命減少一半，而電容壽命經常被用來計算整機的使用壽命。
功率模塊：隨著環境溫度的升高，功率模塊工作時的芯片結溫也持續升高，讓模塊承受很高的熱應力，大大縮短使用壽命，一旦溫度超過結溫極限值，就會導致模塊熱擊穿。所以設計中有一條規則顯示模塊在65℃以上的環境下工作時，溫度每上升10℃，故障率便增加一倍。

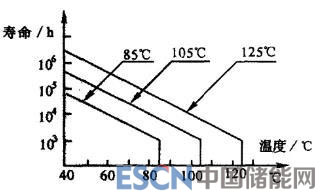

3種不同額定溫度電容使用壽命和環境溫度的關系

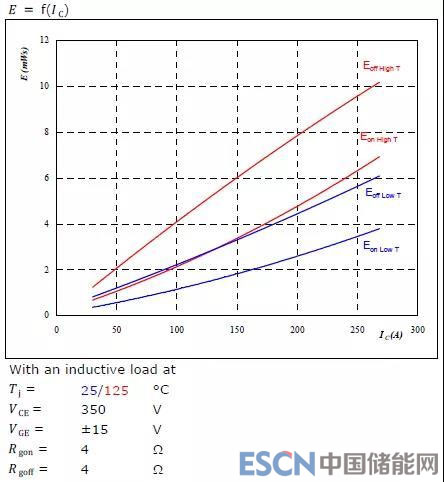

功率模塊在高溫（紅色）與低溫（藍色）的開關功率損耗對比
■ 環境溫度過低
低溫對逆變器的影響相較于高溫要小，低溫影響較大的元器件是電解電容和控制芯片。
電解電容：電解電容器的在低溫工作時，其ESR則會增加10倍以上。額定溫度-20 ℃或-40 ℃的器件其ESR將會增加更多，例如-40 ℃的器件其ESR將會增加100多倍。這樣溫度越低電解液離子遷移速度越慢，電解液導電率越低，電容量減少，機器可能無法正常啟機。
控制芯片：低溫對半導體的導電能力、極限電壓電流及開關特性都有很大的影響。而一個芯片中往往包含了成千上萬的晶體管及其他元器件，每一點小小的偏差累計可能造成外部特性的巨大影響。如果溫度過低，往往造成芯片在額定工作電壓下無法打開其內部的半導體開關，導致其不能正常工作。
3.逆變器對溫度的控制?
一年有四季，有夏天的高溫，也有冬天的低溫，那么逆變器是如何來調節自身的溫度？
■ 首先是溫度檢測，溫度檢測很簡單，一般采用負溫度系數的熱敏電阻檢測，不同溫度對應不同的阻值，得到不同的電壓反饋給控制芯片進行計算，得出確切的溫度值。
溫度檢測的位置一般為：散熱片溫度；IGBT模塊溫度；機器腔體溫度。

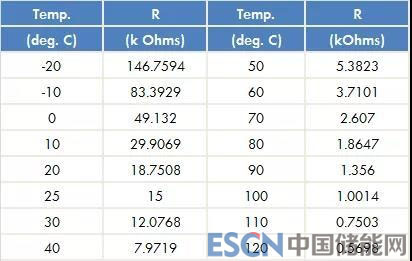

下表為標稱阻值15K熱敏在不同溫度下的阻值變化：15k Ω @25℃；公差精度： + / -1%。
■ 其次是散熱裝置，常用的散熱裝置有散熱器和風扇。

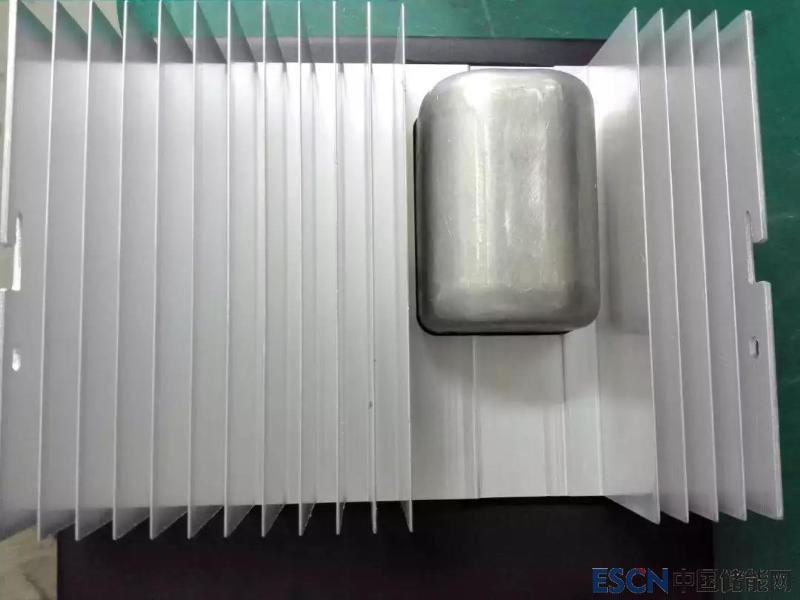

散熱器：通常用鋁來制作，主要因?yàn)椋合噍^于金、銀、銅而言，鋁的重量輕、價格便宜而且耐腐蝕、利用加工設備可以制成各種復雜的形狀。散熱器散熱方式為：與外殼通過較大面積直接緊密連結，元器件的熱量能通過散熱器直接傳遞到鋁合金外殼上，然后散發到空氣中。散熱路徑：器件→散熱器→外殼→空氣。

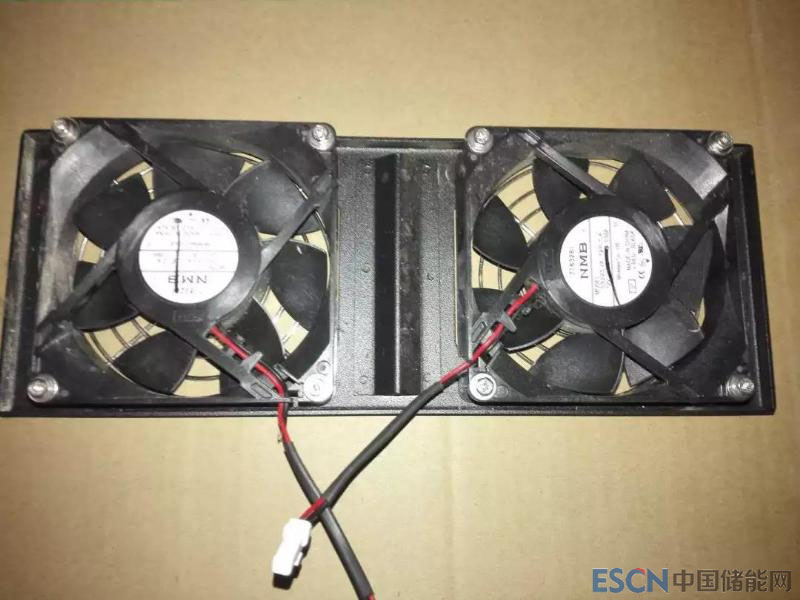

風扇：風扇是為了強制散熱，利用空氣對流，將功率元件及散熱器散發出的熱量帶走。一般風扇轉速是根據溫度變化而變化的。
■ 溫度控制邏輯

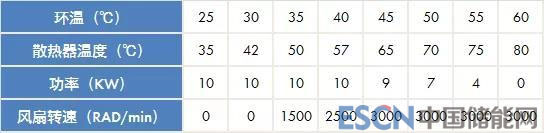

高溫調節，以1臺10KW的機器舉例說明（以下數據僅供參考）：

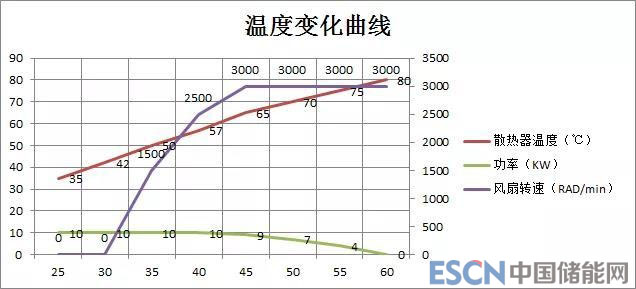

10KW機器滿載輸出為10KW，風扇100%轉速時為3000rad/min，下圖橫坐標為環境溫度。
1)當環境溫度在35℃時，散熱器溫度上升，機器滿載輸出，風扇以50%轉速轉動。
2)當環境溫度在45℃時，散熱器溫度達到功率降載閾值，機器開始降載輸出9KW，風扇以100%轉速轉動。
3)當環境溫度在60℃時，散熱器溫度達到保護值，機器停止發電并報過溫保護，而風扇以100%轉速轉動。
■ 低溫調節
由于機器低于溫度下限值工作時并不會損壞元器件，一般低溫是在達到低溫保護閾值后直接保護。
可是在低溫條件下當逆變器運行后，有電流流經器件時，如功率元件溫度會迅速上升，產生熱量提高內部腔體溫度，使電容器工作溫度遠大于環境溫度，這樣可使電容維持設備運行。所以低溫保護沒有高溫保護那么常見。
4.總結
一般機器運行后發熱外殼溫度在45℃ ～55℃之間，在夏天外界溫度達38℃，逆變器多數情況下外殼溫度在60℃左右。在低溫環境下由于逆變器關鍵元器件都可以工作在零下25度，所以可以保證逆變器在環溫-25℃以上正常工作。
