由于數據中心的迅速發展,節能減排的壓力,對數據中心的PUE要求,這使得在設計和考慮大型數據中心的空調時,一般優先選用水冷空調系統方式,水冷空調系統由大量的設備和大量的管網組合而成,建設和運維過程中稍有不慎,就會存有隱患,如果不能及時處理和改進,就會影響到空調系統的安全。
運維空間問題
數據中心在設計時,要有足夠的運維空間和通道,這是由數據中心空調系統的特點決定的,如數據中心冷站冷量大,機組體積大、高度高,數量多,又有板換等自然冷卻設備,管網構成復雜,需要多層管網布置,因此數據中心冷站的高度和空間要求明顯要高于民用標準,直接采用民用標準的冷凍機房高度,會導致建設和維護的不便。
1、案例一
冷機房層高不夠。某數據中心冷機房民用標準設計,冷機房選取高度偏低,水系統管網安裝后,發現預留擴容位置的冷機無法搬運進入;只能把空調管線拆除,全部冷機一起采購,統一搬運安裝,最好重新安裝管線。但是這樣給運維遺留了一個重要隱患,一旦冷機發生故障,由于沒有足夠的檢修維護空間,冷機的檢修和維護難以實現,給系統留下隱患。
原因:設計未考慮數據中心冷機冷量大、體積大、設備多和管路復雜等特點,土建專業和暖通專業未進行充分溝通,沒有根據具體情況具體分析,標準應用有誤,導致冷機房層高過低,給后期運維工作帶來困難。
對策:冷機房必須考慮冷機的運維空間和管道安裝空間,確保同時滿足管線安裝和冷機維護檢修的需要。
2、案例二
冷機房未預留設備搬運通道。某數據中心冷機房在地下室,土建沒有預留冷機吊裝孔和足夠大的搬運通道,導致冷機購置后無法整體進入到機房,迫不得已,只能將冷機進行制冷劑轉移后,對冷機進行解體,冷機解體之后再進行搬遷到地下室就位,費工費力,還導致了多臺冷機泄露,最后更換所有的密封件后才解決了泄露問題。
原因:設計冷機房時,未預留冷機搬運通道,導致冷機被拆卸搬運;在拆卸和重新組裝過程中,未更換密封件,導致系統發生泄露。
對策:冷機房設計在地下室時,需要預留冷機的吊裝搬運空間和通道,確保冷機搬運、設備更新的便利性;拆卸冷機需要更換密封墊圈。
3、案例三
冷機無檢修空間。某數據中心冷機安裝后,對冷凝器進行維護檢修時,發現離墻過近,沒有足夠的維修空間,冷機難以維護和檢修。

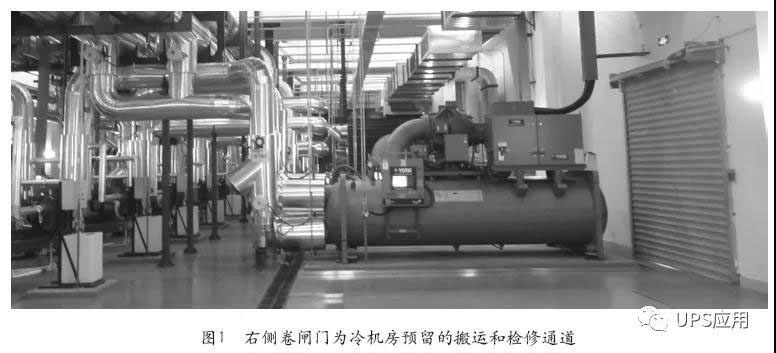

原因:未進行檢修空間預留。對策:冷凍機房預留吊裝或者可以搬運冷機的通道和檢修維護足夠的空間,如圖1所示。
冷卻塔冷卻能力問題
冷卻塔設計時余量不夠,運行中維護不到位,當數據中心負荷增加到一定時,發現冷卻塔冷卻能力不夠,冷卻水出水水溫偏高,冷機運行耗能,夏季冷機發生喘振,無法達到設計負載率,這種情況在冷卻水系統設計時采用單機對單泵對單塔方式時尤其明顯。
案例:冷卻塔冷卻能力不夠。某個數據中心采用單機對單泵對單塔設計,其中冷卻塔僅滿足數據中心大部分時間,高濕球溫度時,發現冷卻水冷幅不夠,趨近度過大,由于冷卻塔出水溫度偏高,造成冷機效率低,冷機負荷達到70%就喘振頻頻,運行安全性嚴重下降。
原因:冷卻塔選型時冷卻能力選擇偏小,冷卻塔使用過程中，由于水質影響、風機風量和填料老化等因素影響，冷卻能力會衰竭下降，加上部分冷卻塔在制造過程中缺斤短兩現象明顯，如故意減少填料片數和尺寸，導致水量和冷幅無法滿足設計要求，額定工況下冷卻塔散熱量不夠，冷卻塔出水水溫偏高，冷機能耗增加明顯，嚴重情況下發生冷機喘振，浪費冷機的投資并影響制冷系統安全。
對策:由于數據中心全年制冷,可用性要求高;在整個制冷系統中,冷塔的投資占比并不高,但是降低冷卻水的水溫可以帶來明顯的節能效果,延長自然冷卻的時間,對水系統的安全有著很大的幫助。故建議數據中心業主和設計院在進行設計選型時,冷卻塔設計需要預留一定的余量,UPTIME甚至建議按照20年最極端氣候選擇冷卻塔。
末端管路溝通問題
水系統未設置有效的旁通,或者局部管道堵塞,導致水系統部分管路循環不正常。
1、案例一
某數據中心新機房啟用,末端空調調試不成功,經查為末端管路沒有進行有效連通,水路無法正常循環。
原因:新機房啟用,末端空調調試時,由于末端管路沒有旁通管路,管路無法有效溝通,水路無法循環,導致水平支路缺水,末端設備調試失敗,事后才發現由于管路中存在大量空氣,導致該管路中冷凍水未能正常循環。

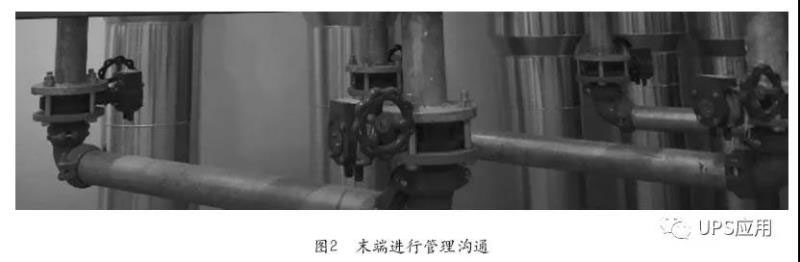

對策:對于支路管路,最遠末端管路需要短接或者進行旁通(如圖2所示),并在支路高位安裝排氣閥,確保管路中冷凍水循環,并及時排出氣體確保管路充滿水。現場對支路用旁通管連通,開啟旁通閥和排氣閥后,水路循環正常,末端設備運行正常。
2、案例二
維修用旁通長期處于開啟狀態。某數據中心采用集中冷凍水空調+集中冷卻水空調兩套系統設計,在集中式冷卻水系統中,在水泵的兩端也設計了分集水器,同時在分集水器之間設計了自動旁通,系統調試后一直處于旁通閥一直處于開啟狀態中,運行過程中造成水泵兩端壓差偏小,水泵定頻運行下發生超流量故障。
原因:在集中冷卻水系統中,由于沒有冷機,此次的旁通,僅在系統調試階段是有用的,利于水泵水路循環的建立,但是在水泵正式運行后,旁通就必須關閉,特別是自動旁通,如果設置不當,水泵兩端壓差偏小,運行頻率就會增加;該案例情況下設計人員圖省事,運維人員對設計不熟悉,導致自動旁通一直開啟,水泵進水和出水處于短接旁通中,正常壓差難以建立,水泵高轉速運行導致超流量。

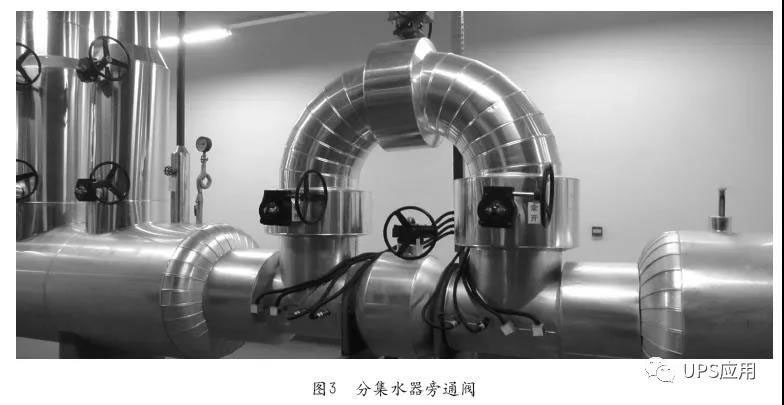

對策:如果要設計近端水路旁通,不建議采用自動旁通,如果設計為自動旁通,需要向運維人員進行交底,水路循環正常后,需要視情況及時關閉旁通閥門(圖3),杜絕水泵實際運行過程中的超流量和不必要故障。
閥門問題
閥門選擇不合理,或者閥門發生質量問題,會給水系統的維護帶來嚴重問題,如對冷機進行清洗或者水泵檢修時,發現閥門無法關死,檢修的設備無法從系統中脫離,導致需要停水系統才能檢修設備,故障影響面擴大。

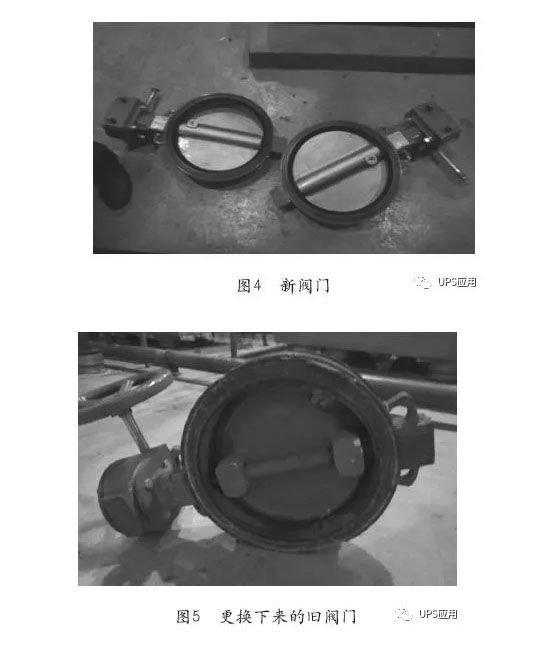

案例:閥門無法關閉。某數據中心在維護冷機時,發現閥門無法關死,冷機無法從系統脫離,最后決定新增一套冷卻水系統,通過增設冷卻塔和冷卻水管路,把閥門能正常關閉的冷機接入到新冷卻水系統中,關停原有冷卻水系統,并對不足的冷量采用冰塊加風機進行具備冷卻;最后再購買新閥門,對故障閥門進行更換(圖4、圖5)。
原因:閥門無法關閉,主要為兩個原因,一是閥板表面結垢,或者管路有雜質,影響閥門的密封性;二是閥門質量問題,在設備選型時使用了質量較差的閥門。
對策:閥門是水系統關鍵部件,如果閥門無法正常關閉,會對系統帶來災難性問題,水系統建設時盡量選用品牌知名度高、質量好、可靠性高的閥門,安裝前對主管道閥門進行測試,并嚴格執行閥門安裝要求。同時閥門的開啟和關閉,也需要一定的訣竅和技術,需要采用多次啟閉的方式,來恢復閥門的密封性能,最后再進行關閉;重要場合也可以設計為雙閥門。
負荷過小問題
冷機安裝完成時,末端設備安裝未完成,機房缺少熱負荷無法進行調試,另外一方面水空調系統未完成調試導致設備無法正常加電。
1、案例一
某數據中心需要對服務器加電,但冷機調試無法完成,導致服務器無法加電;冷機需要調試運行,但缺少末端設備和假負載,無法運行。
原因:數據中心離心機組安裝完成后,機房末端設備沒有安裝,末端冷凍水路不通,冷機無法調試;即使通過分集水器進行冷凍水旁通,也僅僅使冷機能夠開機運行,缺少熱負荷,或者熱負荷過小,無法達到冷機下限負荷,調試工作無法進行。另一方面,由于冷機未調試,主機房服務器設備無法加電運行,相互形成一個死循環;另外調試過程中,需要的假負載功率巨大,運行過程會耗費大量電能;上述因素導致冷機調試成為一個難題。

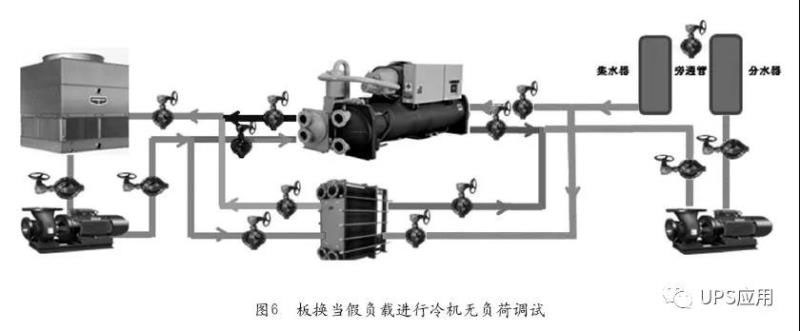

對策:采用無負荷調試方法進行調試。數據中心為了降低能效,考慮自然冷卻,一般采用冷卻塔+板換供冷技術設計。調試時可以利用板換的換熱能力,從冷機的冷凝器獲得足夠的熱量作為冷機調試的熱負荷,也就是冷機產生的冷量通過板換帶走。無負荷調試原理就是充分利用板換的換熱能力,把冷機蒸發器產生的冷量通過板換交換到冷機冷凝器側,把冷機冷凝器放出的熱量通過板換交換回到蒸發器側,從而達到冷機冷量和熱負荷的完全匹配。冷機板換調試水路循環,如圖6所示。
2、案例二
冷機調試完成后,需要正式運行,但冷機總負荷偏小,導致冷機啟停頻繁和喘振現象。
原因:負荷過低,導致冷機喘振。
對策:板換作為假負載,繼續投入運行,確保冷機運行平穩,成功度過低負載時間。
后備水源問題
數據中心設計時,后備水源不充分,蓄水池備用時間不夠,市政停水后導致恐慌。
案例:數據中心停水。某數據中心發生市政停水,導致水系統補水中斷,只能利用蓄水池補水,由于蒸發量大,蓄水池在連續8小時補水后,即將用完,后果不堪設想;后來由政府出面協調應急用水才得以解決。

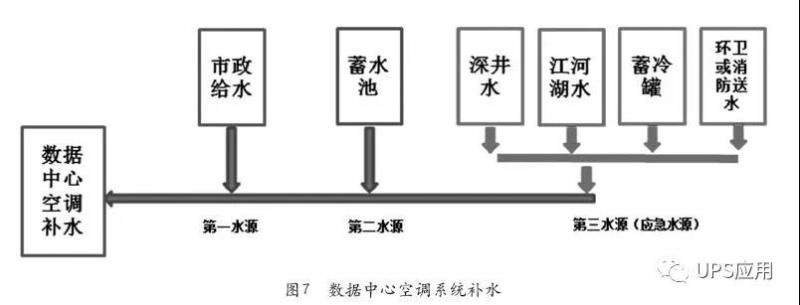

原因:數據中心需要多水源設計考慮,考慮停水影響,需要設計12小時的水源儲備,考慮到市政停水可能會超過這個時間,影響整個中央空調系統的使用,數據中心中央空調水源儲備要求更長的時間,南方水源豐富區域可以考慮深井水或附近水源取水等應急方案,北方可以考慮蓄冷罐作為第三路后備水源的方案對策:水系統的補水以市政給水為主,蓄水池作為第一后備水源,深井水水源、蓄冷罐作為第二路后備水源。在南方可以考慮江河湖水源和深井水作為后備;缺水地區需要和消防、環衛簽訂應急供水合同,特殊情況安排他們配合送水,如圖7所示。另外蓄冷罐的蓄水功能也可以充分發揮出來,停電時放冷,停水時放水,在蓄冷罐進出配置截止閥、排水閥和獨立補水裝置,當長期停水時可以關閉蓄冷罐進出截止閥,放出蓄冷罐的冷水進行應急,市政給水恢復后及時進行補充水后,再重新投入系統進行蓄冷。
管路泄漏問題
案例:管路泄漏。某數據中心使用幾年后,發生管路泄漏的問題。
原因:管道設計安裝過程中,為趕工期和降低造價,部分主管管材選用不合適,直接使用螺旋管,管網施工過程中存在焊接工藝問題,管材和法蘭連接處采用單縫焊接,使用中防腐方案不完善,焊接部位使用中被逐漸腐蝕,導致管路在使用過程中發生泄漏或爆管,嚴重危及機房安全。
對策:考慮數據中心生命周期長,盡可能采用無縫鋼管并有良好防腐處理;只能采用螺旋鋼管的管道,施工焊接必須符合要求,主管道需要完全探傷,并有完善的防腐手段,管道安裝完成進行保壓和氣密試驗,確保系統可靠。如果已經發生管路泄露情況,視管路結構和漏水情況進行搶修,如果管路有冗余和備份,建議停水修補;如果管路無冗余,就需要采用帶壓補漏技術,同時確保系統足夠的補水防止系統失壓,補漏過程還要保證排水通暢,防止數據中心發生水淹事故。
應急補水問題
案例:補水過慢。某數據中心發生管路泄露,冷凍水系統失壓,緊急搶修時,發現系統只能透過定壓罐補水或膨脹水箱補水,補水速度過慢,部分機房出現溫度過高情況。
原因:管路發生泄漏后,缺少應急補水措施和緊急補水口,系統的補水只能通過定壓或膨脹水箱處補水,由于管徑過小,難以快速恢復系統壓力,為了應急,只能打開冷機冷凍水管路的排污口,布置消防水帶,消防水通過消防水帶和排污口對系統進行補水,才保證了機房的安全對策:設計時,數據中心水系統必須考慮應急補水措施,如單獨的應急補水泵和應急補水口,確保管網發生異常情況時,可以通過應急補水口對系統進行快速補水。
防凍問題
1、案例一

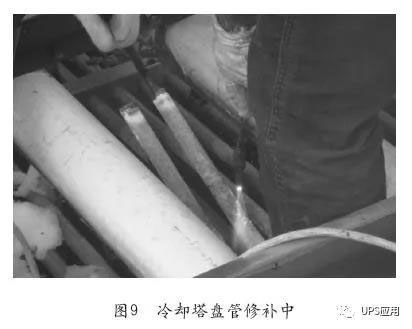

某數據中心閉式冷卻塔盤管被凍裂原因:未投入運行的閉式冷卻塔由于閥門關閉,水路不循環,冬季低溫情況下水發生凍結導致冷卻塔盤管凍裂,如圖8所示。嚴重影響系統安全,經過管路切換和緊急搶修恢復了系統的運行,如圖9所示。
對策:冬季閉塔必須有完善的防凍措施,可以讓閉塔投入運行獲得熱源避免凍裂,確實不使用的閉塔必須有防凍措施或者排出盤管中的冷卻水;關閉不使用的閉式冷卻塔時,只能關閉一只閥門,如果進出閥門同時關閉,由于受到熱脹冷縮的影響,會造成冷卻塔或者閥門的損壞;同樣的,對于直接暴露在室外的設備,其兩端的閥門也不能同時關閉,否則就會導致設備或者閥門的損壞。
2、案例二
冬季部分管路及附屬儀表被凍壞。
原因:設計時未考慮完善的防凍方案,設計時不考慮當?shù)貧夂蛞蛩?直接將風冷冷水機組放置在室外,導致冷機盤管凍裂,防凍方案不完善,如設計保溫材料厚度不夠,電加熱和電伴熱沒有給出具體的設計參數,保溫材料選用不當,導熱系數不滿足要求,施工不到位,導致冷量傳入,冬季發生管路凍結事故。
對策:對于極寒地區的設計,一定要考慮管網的防凍和設備的防凍,保溫材料和電伴熱需要進行計算,施工需要規范,杜絕管路和相關閥門儀表凍結事故的發生。
波紋管問題
1、案例一

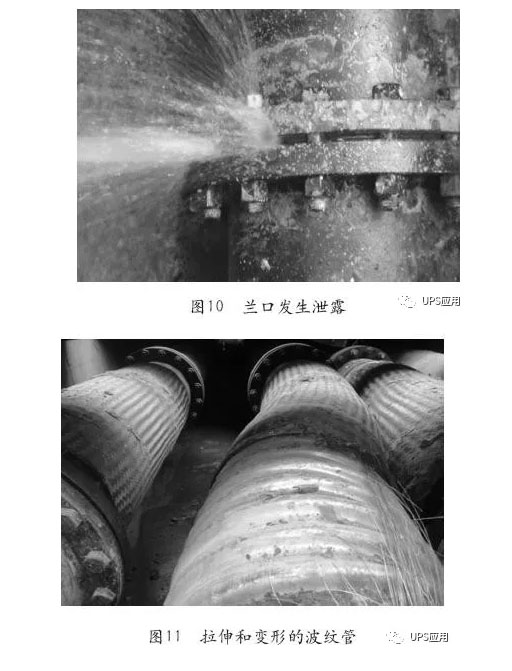

波紋管事故。某通信樞紐樓空調水系統發生失壓現象,經查為管路法蘭發生嚴重漏水,進一步檢查發現管路發生嚴重位移,最后確診為波紋管發生工程事故,分別如圖10和圖11所示。
原因:管網中對波紋管的使用情況不熟悉,設計時選用的波紋管長度過長,嚴重超過管網直徑,又沒有波紋管限位措施和管道止推設施,導致波紋管使用過程中失去穩定,管道發生嚴重位移后發現泄露,導致工程事故。
對策:波紋管設計、選用和施工必須符合規范,如波紋管的長度不能超過管徑,而且要有限位措施和管道止推裝置,防止波紋管失穩和被異常拉伸。
2、案例二

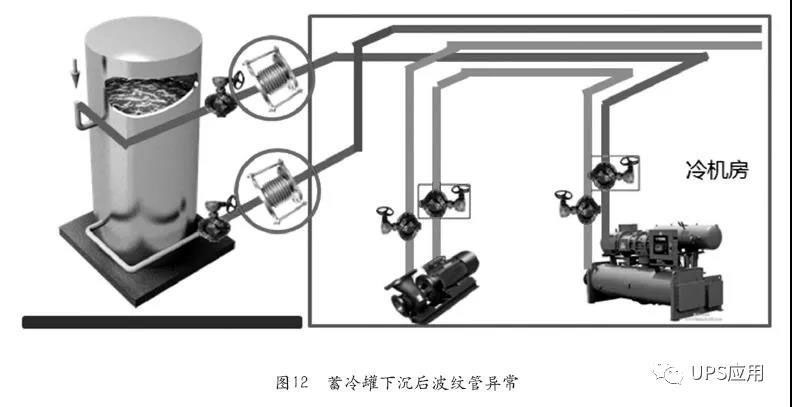

維修不當導致系統失壓。某數據中心蓄冷罐和主樓沉降不同,導致管網上的波紋管被嚴重拉伸,如圖12所示,事故被及時發現,未造成影響。但在波紋管更換波紋管工作完成后,施工隊未和運維部門溝通就對蓄冷罐進行補充加水,導致冷凍水系統發生嚴重失壓現象,3～4樓機房缺水嚴重高溫,發現事故后來直接對系統進行緊急補水,阻止了事故的擴大。
原因:蓄冷罐未考慮沉降問題,波紋管補償量不夠,波紋管外層鋼絲防護被拉斷;蓄冷罐無獨立補水管,需要通過系統補水,補水過程對系統影響大,操作不當會導致系統故障;施工單位閥門操作不走流程,盲目操作導致工程事故。
對策:需要考慮沉降問題,波紋管的補償量要足夠,可以采用雙波紋管進行補償;蓄冷罐需要設置獨立的補水管;在線管網施工維護和檢修需要制定操作流程和應急流程,避免盲目操作。
其它細節問題
系統管網最低處要設計和安裝一個比較大的排污閥,確保排污效果,排污閥太小會影響排污效果;排污口不在最低處,會造成排污不夠徹底。經常操作的排污閥門或者排水閥門也需要采用雙閥門設計,一個閥門用來減壓,一個閥門關閉,這樣可以確保閥門可靠工作。
考慮調試和維護的方便性,建議近端和遠端都需要設計水路旁通,高位設排氣閥,便于系統完工和檢修時水路循環的建立和排除空氣,水路循環建立后,這些閥門則必須盡快關閉。在水管建設過程中,也要考慮法蘭墊圈材料的選用,某工程在水系統建設中,一開始采用橡膠墊圈,始終有少量滲漏現象,后來改用聚四氟乙烯墊圈后,徹底消除了墊圈漏水的問題。
另外在室外部分的儀器儀表,如溫度計和水壓表,普通表盤的儀表很容易腐蝕,故需要選用不銹鋼材質的,經久耐用。
結束語
水系統的設計、建設和運維,三者緊密相關,如果設計、建設中存在隱患或者瑕疵,運維過程中必然會成為隱患,所以設計建設中,一定要有利于水系統的運維角度出發,盡可能考慮維護和調試的方便;同時在運維中,也要及時發現問題,采取正確的方法,解決問題和隱患,確保數據中心空調系統正常工作,希望上述案例經驗對數據中心的運維有所幫助。
作者簡介
葉明哲:48歲,從事電源空調維護支撐26年,中國電信集團B級專家,中國電信集團維護骨干,中國電信《集團技術能手》和《集團創新能手》,國資委《央企技術能手》。
