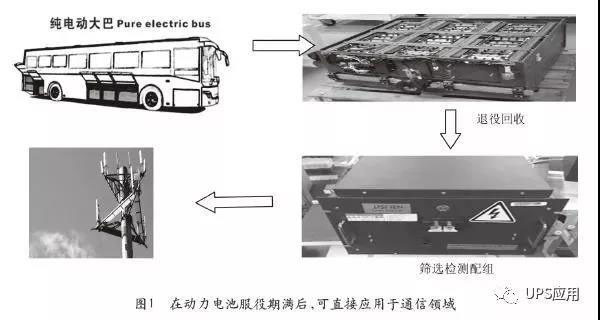

隨著能源短缺和環境污染問題日益突出,電動汽車以其節能、環保等優點,受到廣泛關注。當電動汽車使用的動力電池容量下降到不滿足電動汽車?yán)m(xù)航里程要求時,就需要對動力電池進行退役處理。隨著電動汽車市場的日趨繁榮,退役的動力電池的“出路”問題日漸凸顯。電動汽車動力電池容量衰減至80%,因續航能力不足而退役,但經過梯次利用處理,仍可用于基站備電。車用動力電池包以通信用48V后備電源為基本模塊,電動汽車動力電池經由多組48V模塊進行串并集聯后,組成車用動力電池模組供電動汽車使用,在動力電池服役期滿后可直接應用于通信領域(見圖1)。
梯次磷酸鐵鋰電池基本特性
1、電池容量的倍率特性

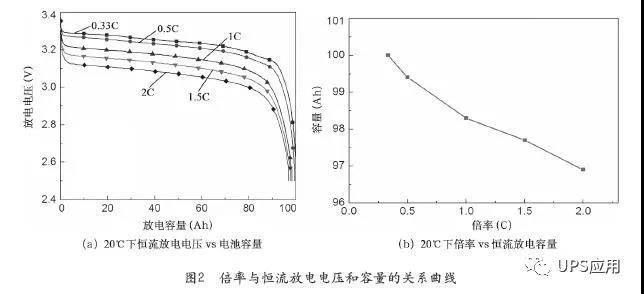

隨著放電電流的增加,電池的放電容量將會有所下降,當放電倍率小于0.33C10時,鋰離子電池的放電容量受到放電倍率的影響很小,放電容量差別不大,基本可以認定電池的容量都可以100%放出。圖2為在20℃時,倍率與恒流放電電壓和容量的關系曲線。
2、電池容量的溫度特性

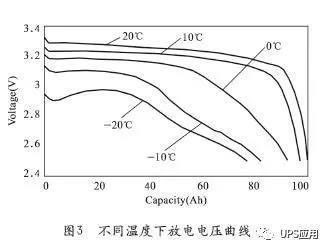

環境溫度在0℃以上時,電池容量的衰減速度較慢,而環境溫度在0℃以下時,電池容量的衰減速度較快,隨著溫度的降低電池的內阻急劇增加(見圖3)。
3、梯次磷酸鐵鋰電池與傳統鉛酸的對比的優勢
1、耐高溫:鉛酸電池穩定工作的溫度范圍25～28℃,溫度升高會損壞電池,降低電池使用壽命;
2、高能量密度:磷酸鐵鋰電池產品重量比能量可超過130Wh/kg(0.2C,25℃),體積比能量為210Wh/L;鉛酸電池產品重量比能量為32～37Wh/kg(0.2C,25℃),體積比能量為70Wh/L;
3、大電流充放電性能:磷酸鐵鋰電池可大電流2C快速充放電,起動電流可達5C以上,鉛酸電池現在無此性能。所以磷酸鐵鋰電池充電時間短;
4、綠色環保:磷酸鐵鋰電池不含任何重金屬與稀有金屬(鎳氫電池需稀有金屬),無毒(SGS認證通過);鉛酸電池中卻存在著大量的鉛,在其廢棄后若處理不當,仍將對環境夠成二次污染。

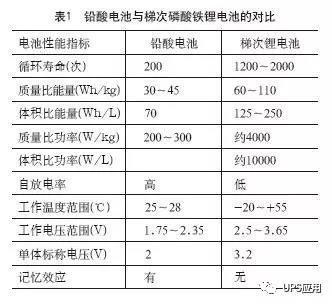

鉛酸電池與梯次磷酸鐵鋰電池的對比見表1;
5、梯級利用動力鋰電池使用壽命長、循環次數多,梯級利用后理論上仍能夠剩余6年的實際壽命和400～2000次的實際循環次數,較傳統鉛酸電池的3～6年使用壽命、200次的實際循環次數有大幅的提高;
6、耐高溫能力強,鋰電池滿足45℃以下極限工況的使用,目前通信基站常用的鉛酸電池溫度上限僅為35℃;
7、放電特性好,大電流放電時容量利用率高;
8、充放電轉換效率高,梯級電池的能量轉換效率較鉛酸電池高10%～15%;
9、占地小、重量輕、運輸成本低,梯級電池重量和體積為同容量鉛酸電池的1/2或2/3。

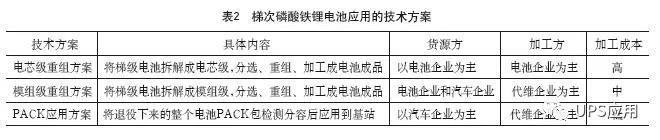

梯次磷酸鐵鋰電池應用的技術方案(表2)

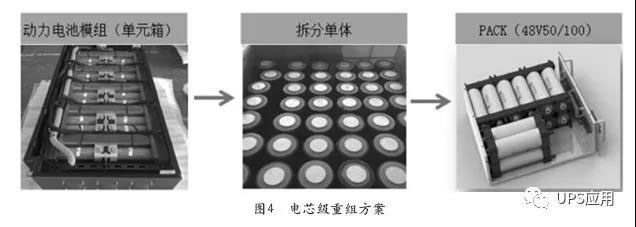

1、將退役動力電池進行集中拆解,電芯集中篩選,重新組裝成標準模塊,有利于退役電芯的集中篩選與維護保證質量;退役電芯來源不局限于特定的電動車項目保證數量;最終的電池模塊能實現標準化保證兼容(見圖4)。

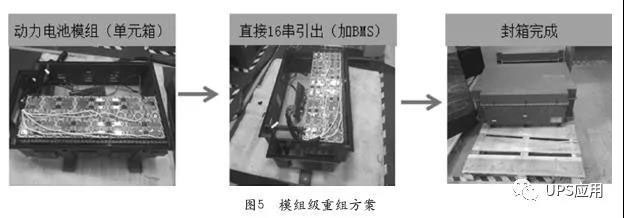

2、在退役動力電池基礎上直接改造,有利于電池組梯次利用的簡單模塊化,容量上占優勢,生產方式上簡單易行,人工成本低廉,但占地要求較高(見圖5)。

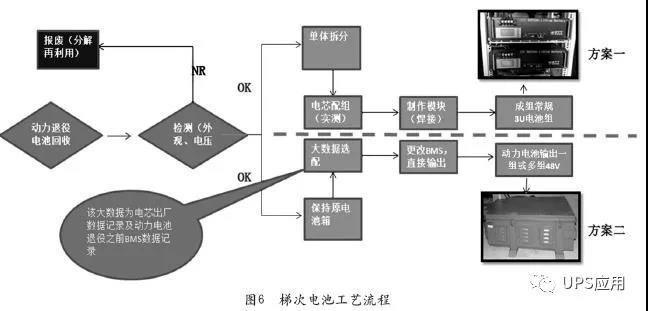

3、梯次電池工藝流程:篩選電池電芯、測試電壓、電芯配組、內部連接線、BMS、機箱或機架(見圖6)。
梯次磷酸鐵鋰電池的基本結構

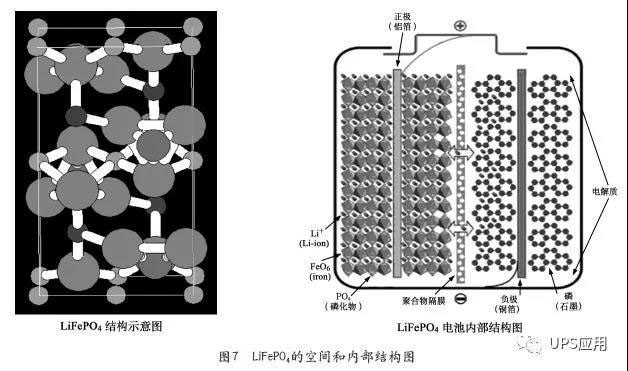

磷酸鐵鋰電池由正、負極板(正極活性物質為磷酸鐵鋰,負極活性物質為石墨)、隔膜、電解質、極耳和鋁塑膜外殼組成。正負極板是電化學反應的區域,隔膜、電解質提供Li+的傳輸通道,通過化成等工藝處理后電池極板表面會形成一層致密的SEI膜(也叫固體電解質界面膜),極耳起到引導電流的作用。正極活性物質是磷酸鐵鋰,為橄欖石結構,其空間和內部結構如圖7所示。
磷酸鐵鋰與導電劑、粘結劑以一定的比例混合,涂覆在鋁箔上構成正極,負極活性物質通常是石墨類材料,通過粘結劑附著在銅箔上。正負極之間用聚乙烯隔膜(或者是聚丙烯和聚乙烯復合隔膜)隔開,防止電池短路。隔膜是一種多孔結構的薄膜,充放電過程中Li+可以通過其孔隙,而電子e-不能通過。電池的電解液是六氟磷酸鋰有機溶劑。
梯次磷酸鐵鋰電池的工作原理
電池充電時,Li+從磷酸鐵鋰材料中遷移到晶體表面,從正極板材料中脫出,在電場力的作用下,進入電解液,穿過隔膜,再經電解液遷移到負極石墨晶體的表面,然后嵌入負極層狀石墨材料中。與此同時,電子流通過正極的鋁箔,經極耳、電池極柱、負載、負極極柱、負極耳流向負極的銅箔電極,再經導電體流到石墨負極,使電荷達至平衡。
電池放電時,Li+從層狀石墨晶體中脫嵌,進入電解液,穿過隔膜,再經電解質遷移到磷酸鐵鋰晶體的表面,然后重新嵌入到磷酸鐵鋰的材料中。與此同時,電子經導電體流向負極的銅箔電極,經極耳、電池負極柱、負載、正極極柱、正極極耳流向電池正極的鋁箔電極,再經導電體流到磷酸鐵鋰正極,使電荷達至平衡。
梯次磷酸鐵鋰電池的管理系統
電池管理系統主要用于對蓄電池充電過程和放電過程進行管理,提高蓄電池使用壽命,并為用戶提供相關信息的電路系統總稱。

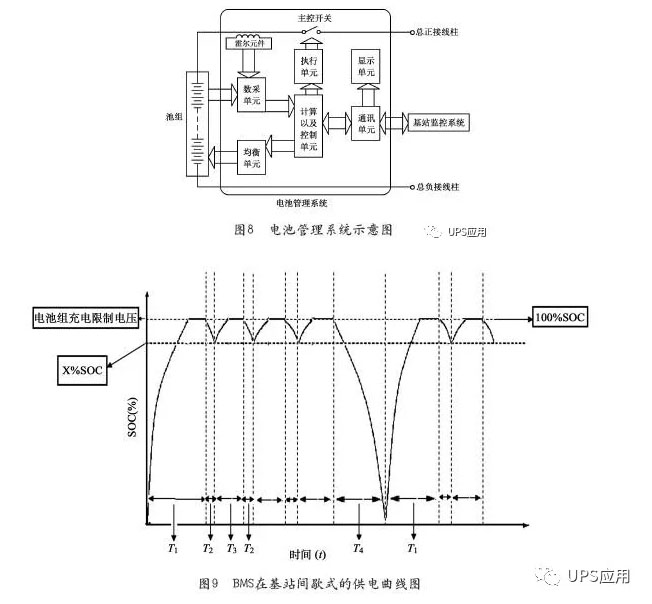

電池管理系統BMS,由監測、保護電路、電氣、通訊接口、熱管理裝置等組成,是電池保護和管理的核心組成部分,不僅要保證電池安全可靠的使用,而且要充分發揮電池的性能和延長使用壽命,作為通信用的后備能源,管理系統在開關電源和電池之間起到一個重要橋梁作用。對電池管理系統的要求必須符合通信電源供電系統的要求,所以電池管理系統的安全管理模式對電池的安全性至關重要。電池管理系統主要包括數據采集單元、計算以及控制單元、均衡單元、控制執行單元和通訊單元等。電池管理系統示意圖如圖8所示。BMS在基站間歇式的供電曲線圖如圖9所示。
恒流-恒壓充電階段:充電限制電壓控制(電池單體3.7V,電池組59.2V);
間歇式補充電階段:開路靜置,容量減少X%SOC(其中X取值在75～95之間)時,重新進入補充電狀態,補充電方式也遵循恒流-恒壓充電方式;
在開路靜置狀態時,若交流電停電,BMS應能控制電池組無延遲進入放電狀態。
即T1和T3為充電過程,T1為恒流-恒壓充電階段,T3為間歇式補充電階段;T2為電池組開路靜置階段;T4為電池組放電過程。
