上世紀90年代初首次上市的鋰離子電池是一個驚人的突破，引起了電子設備的快速普及并使其實現了移動化。此后，其一直在滿足不斷增長的能源需求，努力跟上設備發展的步伐；不斷涵蓋更廣泛的應用領域，從微電子和小型設備到電動和混合動力汽車。但在后一種情況下，其需要在性能、安全性和成本方面進一步提高。例如，人們?cè)噲D將更多的能量以較小的體積“打包”到智能手機電池中，但這可能導致電池的熱失控，從而危及用戶的安全。盡管研究人員致力于提高鋰離子載體材料的儲能能力和提高4.3V以上電解質的穩定性，但研究領域進展相對緩慢。在這種情況下，鋰-硫（Li-S）和鋰-氧（Li-O2）電池成為最有前途的備選電池。雖然這兩個系統都具有較高的理論比能，但許多復雜的技術問題仍然制約著它們的進一步發展，卻并沒有阻止鋰-硫電池系統向商業化靠攏。目前，鋰-硫電池原型已經在進行小規模和測試應用。盡管鋰-硫電池的工作原理與鋰離子電池的工作原理明顯不同，但可以對其進行表征，并利用先前開發的Operando技術實時評估其性能。然而，在循環過程中，電極完整性的損失和多相轉變對不適合同時跟蹤和解決不同相平衡（液體和固體）的技術構成了真正的挑戰。
【成果簡介】

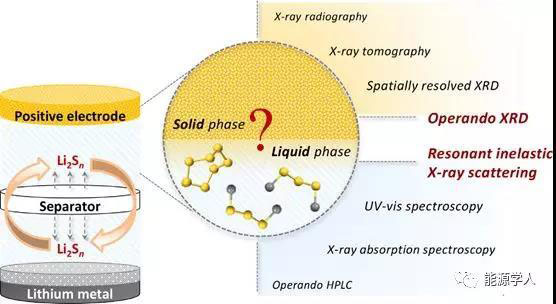

鋰-硫電池在電化學儲能應用中的高能量密度是基于硫的高理論比電荷。但到目前為止，鋰-硫電池的商業化仍然受到阻礙，因?yàn)榉磻?yīng)機理的復雜性涉及一系列動態變化的液固平衡。Operando技術被廣泛應用于研究這些性能限制的相變；然而，它們往往在同時跟蹤和解決固、液相問題上存在不足。本文，Mulhouse材料科學研究所J. Conder和C. Villevieille對該領域的研究成果進行了總結，并簡要概述了用于鋰-硫電池的不同Operando技術的最新進展（圖1），從而解決了單一技術是否可用于準確研究固體和液體平衡的問題。
【圖文詳解】

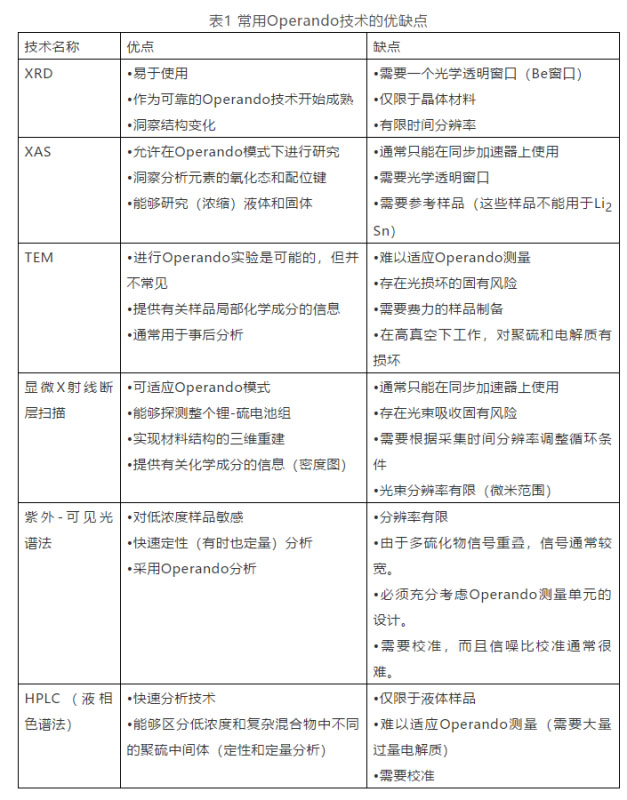

Operando技術可以回答與Li-S反應機制有關的不同問題。表1總結了最常用的Operando技術的優點和缺點。
1. 固態研究
OperandoX射線衍射（XRD）是跟蹤晶體材料結構變化的一種選擇技術，在Li-S電池中，有四種可能的固相，即硫的α-和β-多晶型，放電產物L(fēng)i2S和Li2S2相，可以通過XRD觀察到。雖然硫正極的概念從20世紀70年代初就已經知道了，但直到最近才發現，首次循環之后，硫不會回到其α-多晶型，而是以β-型存在。同樣，近期人們才更多地關注鋰-硫電池放電產物的研究，Li2S產物在在低電位區域生成。至于Li2S2相，迄今為止，在標準電化學條件下還沒有用XRD進行鑒定。幾個研究小組報告說，由于這一階段的高度不穩定性，無法檢測到；也有報告稱Li2S2可能是高度無序的相，無法通過XRD進行鑒定；其他研究人員認為，Li2S2的壽命太短，任何技術都無法檢測到。直到最近，Paolella等人利用“鹽中溶劑”方法提出了Li2S2相的XRD特征，盡管其結果與大多數理論預測的空間群和晶體結構相矛盾。

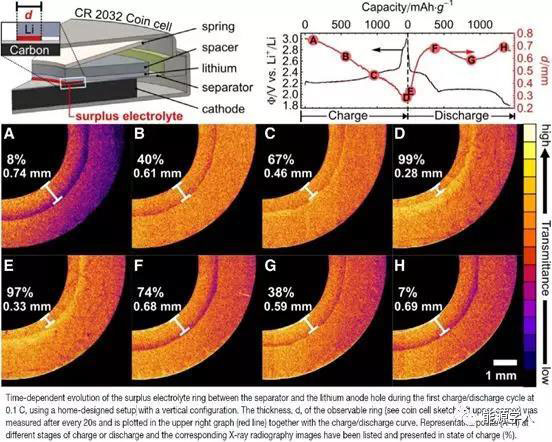

除了X射線衍射（XRD）外，透射電子顯微鏡（TEM）也經常被用來研究鋰-硫電池在循環過程中形成的固體產物。但由于進行這些測試所需的高真空條件會引起電解質蒸發，故大部分結果都是從異位樣品獲得的。當樣品在一定的松弛時間后被檢測時，不能真實地反映電池暫停時的平衡，并被認為與其中發生的動態過程有關。然而，盡管存在這些障礙，一些研究小組仍試圖進行原位或Operando TEM試驗，為S8和Li2S階段的結構完整性以及循環期間發生的體積變化提供了見解。如前所述，由于高真空環境，循環條件與標準條件非常不同。為了在鋰-硫電池中實現“相位捕獲”，Yang等人電化學阻抗譜和X射線照相相結合。由于特殊的Operando裝置能夠同時滿足這兩種技術的要求，他們確定了鋰電極周圍的一個環，其厚度隨電荷狀態（SOC）的變化而變化（圖2）。這一觀察結果與硫化學的變化直接相關，因?yàn)樵诟唠娢缓偷碗娢黄脚_(tái)的末端分別達到了極限。
Tonin等人同時結合Operando X射線斷層掃描和空間分辨衍射等不同的技術，研究了鋰-硫體系的反應機理，證明了鋰沉積具有高度的不均一性，這可能是導致負極可逆性差的原因之一，從而導致了整個系統的迅速退化。還發現β-S8相是由比α-S8更小的顆粒組成的，因此進一步加劇電池性能的快速下降。目前，鋰-硫電池中固相循環時的精確老化機制仍然是個謎，等待繼續研究。
2. 液態研究

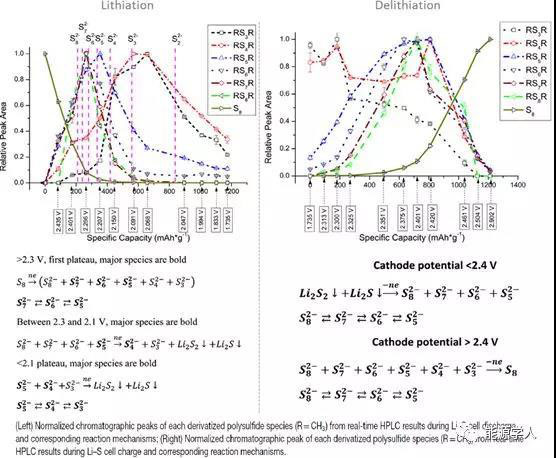

由于鋰-硫體系中的大多數反應都發生在液相，因此在電池循環時能夠跟蹤鋰多硫化物（Li2Sn）至關重要。在這方面，Dominko和他的同事們已經做了大量的工作，他們將Operando紫外-可見光譜技術作為追蹤和理解中間Li2Sn物態變化的可靠工具。近年來，X射線吸收近邊緣結構研究已經邁出了一步，使人們能夠研究重復充放電循環中硫物質氧化狀態的演變。但這項技術需要同步輻射源，而且多硫化物的亞穩態特性使得對參考樣品的測量變得困難，這對分析和結果產生了影響。當需要選擇表征技術時，多硫化物的介穩性常常受到質疑，這就解釋了高效液相色譜法（HPLC）用于分析衍生穩定的溶解性多硫化物的原因。因此，提出了詳細的反應機理，并闡明了每種中間體的作用（圖3）。本研究確認了先前報告的結論，并提供了一個更加全面的表述。結果表明，高鋰化電位平臺主要?dú)w因于長鏈多硫化物，S82–、S72–、S62–之間存在一個元平衡，中鏈Li2Sn（S52–、S42之間的平衡）的電壓降對應于長鏈的還原，低電位平臺是Li2S生成前短鏈Li2Sn（S42-和S32-之間的平衡）之間的平衡。在脫鋰過程，由于S82-、S72-、S62-和S52之間的動態化學平衡（圖3），結果不太明顯。Saqib等人基于Operando紅外光譜的得出了類似的結論。此外，他們還發現，聚硫化合物缺乏有序性、濃度的變化以及硫/Li2S復合困難是導致其長期循環性能不佳的原因。
3. 固態和液態可否同時追蹤？

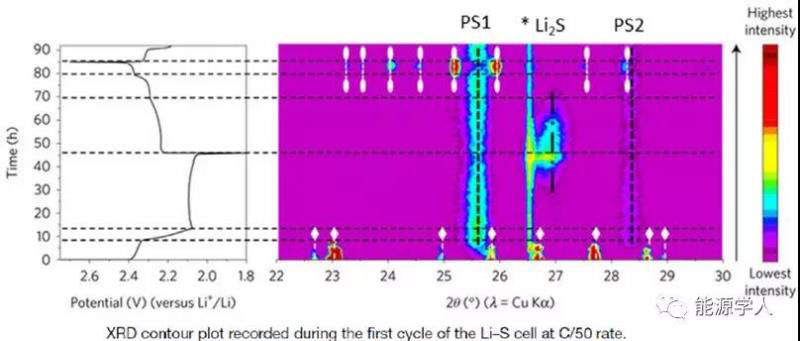

即使可以用多種Operando技術觀察和研究固相和液相，同時研究這兩種相仍然是一個挑戰。Conder等人最近利用Operando XRD對鋰-硫電池的反應機理進行了重新研究，他們發現了循環過程中的兩個寬峰，這在以前的文獻中從未報道過。對這些特征隨SOC變化的系統研究表明，這些寬峰與硫轉化為L(zhǎng)i2Sn過程中的結構變化有關。鋰多硫化物（特別是長鏈Li2Sn）在電解質中與玻璃纖維隔膜表面二氧化硅相互作用中被吸附，然后將“可見物”變成X光。這些峰非常寬，限制了Li2Sn結構特征的進一步表征。二氧化硅捕捉多硫化物對電池循環性能有顯著改善。然而，電池容量在長期循環（超過30個循環）時會降低，可能是由于Li2S相逐漸非晶化和反應的不可逆性。Kavcic等人在表征不同Li2Sn中間產物的特征方面也進行了類似的研究。他們使用了Operando共振非彈性X射線散射（RIXS），并對鋰-硫電池內的液相和固相進行了全面的定量分析。這些研究人員能夠做到跟蹤元素硫、各種多硫化物和Li2S的演變，但在對多硫化物進行定性分析時，他們并沒有更進一步。
【結論展望】
盡管采用了不同的Operando技術來跟蹤、描述和理解鋰-硫電池運行和老化的機理，但這項技術仍面臨著挑戰。鋰-硫電池的驅動力，即多硫化物種類，仍然是它的“秘密武器”，其特征目前還不能完全了解。只有少數幾個技術能夠同時研究液固平衡，但在進一步闡明液相反應機理方面都存在不足。這可能是由于多硫化物鋰的亞穩態特性，或者該技術的時間分辨率太小，無法捕獲中間物態，而且可能是Li2Sn物態的化學“重疊”阻礙了完整的分析。然而，這些技術為多硫化物物質的還原和（再）氧化提供了新的見解。未來的研究應致力于在單個電池中同時收集來自體積、界面和表面的信息，以便將電化學和其他困惑點放在一起分析。例如，可以利用現有的光束線，將多種技術結合在一個測量點和一個點上。高分辨率X射線衍射（體分析）、硫K邊X射線衍射（表面類）、拉曼光譜和電化學阻抗光譜都可以在一個以O(shè)perando模式運行的單元中同時進行，同時提供不同尺度的信息。另一種可能是將X射線斷層攝影術和X射線衍射結合成一種或中子斷層攝影術和中子衍射術，并試圖將形態變化歸因于它們的結構對應物。
Joanna Conder, Claire Villevieille, Is the Li–S battery aneverlasting challenge for operando techniques? Current Opinion in Electrochemistry, DOI: 10.1016/j.coelec.2018.03.029
