中國數據中心爆發式增長,導致數據中心行業能耗急劇增加,尋求多能源解決方案成為一種內在需求。冷電聯供系統作為一種分布式能源,與數據中心的電力、冷源系統有較好的匹配度,將聯供系統與復雜的數據中心能源系統進行匹配對接,并保持長期運行需要精細的方案和嚴格的管理能力,本文以國內的一個實用案例進行匹配性、安全性、運行維護、經濟性等方面進行全面剖析評估,建議聯供系統可以試點但暫時不宜推廣。
數據中心的能耗情況和能耗特性
數據中心是指一個擁有完善基礎設施(包括高速互聯網接入帶寬、高性能局域網絡、安全可靠的機房環境等)、專業化的管理、完善運營的服務平臺。目前數據中心按用途可以分為互聯網數據中心(IDC)和企業級數據中心(DC)兩類,按規模可以分為數據園區(2個以上獨立機樓,4000機架以上)、大型數據中心(1000機架以上)、中型數據中心(500～1000機架)、小型數據中心(500機架以下)四級。目前行業中所討論的數據中心,一般是指互聯網數據中心。

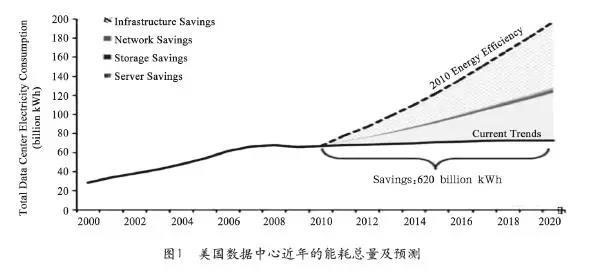

從全球范圍來看,2018年信息和通信技術的總耗電量大約占全球耗電總量的8%,數據中心的能耗約占ICT行業總能耗的33%,也就是數據中心能耗在社會總電能的占比為2.7%。根據Andrae的調查報告,在全球范圍內數據中心能耗將從2015年的0.9%上升到2025年的4.5%。2018年美國的數據中心能耗占全國總電量的3%左右,但由于最近數據中心在美國的發展放緩,其總能耗水平趨于平緩,見圖1。

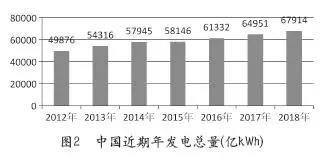

中國在互聯網應用上的巨大成果,催生了大量的商用數據中心的建設和運行,在過去的5年間,世界上接近50%的新建數據中心在中國,這也導致了中國數據中心總能耗的急劇上升,2012我國數據中心能耗高達664.5億kWh,占當年全國工業用電量的1.3%,2015年我國數據中心能耗超1×10^11kWh,占全國總用電量的1.5%。由于數據中心的高速增長,并且數據中心密度功耗不斷增加,預計到2020年,我國數據中心總耗電量將超過2.5×10^11kWh。以目前的發展趨勢,由于中國發電總量增速不大(見圖2),中國數據中心能耗在全國總電量中的占比,也將逐步上升至2%左右,但與國際平均水平依舊有差距。能耗總量的大幅增加,使得尋求多能源解決方案成為行業內的一個亟需解決的問題。

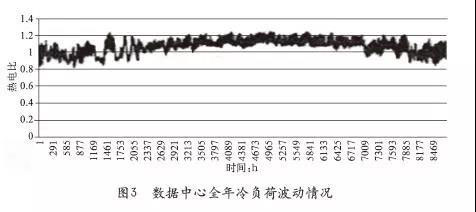

數據中心內部能耗,是一個(電→熱)+(電→冷)=0的對沖過程。一般冷量需求略大于IT的發熱量,由于數據中心常年趨于穩態的連續工作,IT的發熱量基本穩定，而冷量需要與IT的產熱量平衡，同時需要抵消建筑熱和其他設備或人的熱量，所以數據中心的冷量在全年中有小幅的波動。以中國上海的氣候條件為例，設定IT發熱量為1，冷負荷在全年的8760h的冷電比波動模擬圖如圖3所示。
從圖3中可以看出,一年中冷負荷的峰值在7～8月,一般為1.2左右,最低值在1～2月,谷值約為0.8左右,年度波動在±20%以?xún)?nèi)。如地域性氣候環境及建筑保溫情況良好,其波動將更小。
三聯供系統與數據中心能耗的耦合性

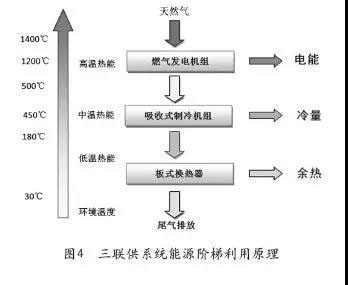

冷熱電三聯供CCHP(Combined Cooling,Heatingand Power),是以燃料驅動熱機(包括內燃機、燃?xì)廨啓C(jī)、微燃機等),再帶動發電機產生的電能,排出的余熱煙氣通過回收設備(直燃冷機、換熱器、余熱鍋爐等)向用戶進行供熱、供冷。這種方式對化石能源進行梯級利用,有效提高一次能源的效率,見圖4。還可以提供電力并網削峰填谷,具有一定的社會效應。一般內燃機的輸出機械效率為30%～40%,但實際應用中效率更低,一般柴油發電機每kWh發電量的耗油量在220～240g,以平均值230g計算,其效率最高也就40%。而三聯供由于廢熱的梯度利用,能源熱值的利用率可達80%以上,對于節能減排具有先天的優勢。但近期,部分學者認為三聯供在氣源供給、發電并網、余熱遠供、價格政策等方面的問題,并不能充分發揮三聯供系統的優勢。這些確實也是需要通過合理的手段進行方案優化和政府的政策扶植來加以解決。
三聯供系統由燃機推動發電機發電,余熱供給溴化鋰機組進行制冷,冷電比接近1:1,與數據中心的冷電比非常接近。在數據中心中應用,發電的電壓等級為10kV為宜,直接并入數據中心的10kV高壓側,冷量輸出以冷凍水方式,可以直接與現在的數據中心水冷系統并網,在利用上最為方便。
三聯供系統原則上有三類能源輸出,電、冷為數據中心的核心需求,對余熱部分,一般園區內人員稀少,無法通過日常生活區的需求消耗掉,而余熱的低溫特性,也較難遠距離輸送,因此這部分能源一般只能就地排放。
數據園區采用聯供系統的匹配和對接方式
冷電聯供系統較為復雜,設備類型繁多,運行中參數相互依賴和制約,系統匹配難度大,因此建議使用在規模比較大的數據園區,園區的基本能源來源依舊為市電,聯供系統的規?？梢怨┙o園區的N個樓的其中1～N個機樓,規模選擇性很大。這樣不會造成系統匹配的難題無法解決,也會增加數據中心運行的可靠性。一般建議聯供系統的發電量不小于2MW,規模過小的系統,建設流程和運行管理都會遇到巨大難題。
在系統匹配上,聯供系統輸出的冷、電比例與機樓的實際需求不會完全耦合,尤其是機樓在年度中的冷電比也是一個動態值,因此有2個匹配方法,即電定冷和以冷定電,在居民生活區中的應用系統,2種匹配方法都可行,但在數據中心應用中,由于2個冷源同時供冷的方式過于復雜,必須選擇唯一冷源供冷,因此數據中心中必須采用以冷定電的匹配方法,電量調節依靠市電的彈性。

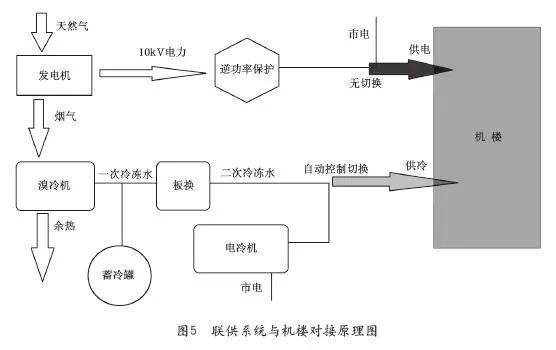

以下以上海某機樓的聯供系統對接為例,電力系統對接構架和冷凍水系統構架如圖5所示。
在能源對接構架中,由于電力并網不上網,可以通過逆功率保護器及發電機容量控制,保證電力輸送方向?yàn)闄C(jī)樓,不會出現市電反擊發電機和油機倒送市電,發電機的輸出要小于機樓電力需求,一般發電機發電量小于機樓需求量200～400kW,以保證電流流向。在冷凍水對接構架里,聯供系統的冷凍水不直接與機樓內的水系統直接對接,以避免聯供系統漏水故障導致機樓水系統事故,用板式交換器隔離兩個系統來確保安全,板式交換器的溫差控制以≤1℃為宜。這樣的構架,最大限度保證機樓的安全性,又能保證系統容量調節的靈活性。
在自動控制方面,電力系統各自完成相應的信號采集和保護控制,電力容量數據相互溝通。冷源系統,機樓和聯供溴化鋰機組分別自成系統控制,交互信號以機樓的末端水溫和壓力信號為主控，機樓有權決策聯供系統的供水和斷供，溴化鋰機組完成啟動和水溫標準后申請對接，機樓BA允許后切入并平滑關閉電冷機；當機樓在預先決策切出或發現溴化鋰機組故障信號或冷量不足后，立即啟動電冷機并切出聯供供冷。這種切換方式，確保了機樓的電、冷供應,電力切換無感知，冷切換平滑可靠。
某數據園區應用案例
1、數據園區基本情況
數據園區占地為67000m2,規劃5座規模相仿的數據中心機樓,總規劃?rùn)C(jī)架數5000個?，F(xiàn)園區內3個機樓投產,單機架功率6～8kW。園區有2個35kV變電站,4路進線,單路容量20000kVA配置。每個機樓2N的10kV/400V系統雙路互備,每路容量10000kVA,柴油發電機5臺2MW全量后備;冷源2.8MW的6臺冷機,最大可達16.8MW冷量供給,三個制冷系統完全隔離,主用2個系統,備1組。
園區在規劃初期未規劃三聯供系統，無論是園區土建、管線溝等最基礎的設施，還是機樓內系統的配電、冷源等方式，都按常規需求設計。2015年底1#機樓已經投產后，才開始進行三聯供系統的方案論證和建設工作，2016年12月聯供正式投產運行，是國內到目前為止唯一一個在數據園區全負載運行的聯供系統，至今已經安全運行1000天，見圖6。
2、機樓電源系統架構
1、園區內每個數據中心樓設計容量6～8MVA,樓內一般設10kV/400V變壓器8臺,容量為每系統2500kVA。4路市電為甲路,4路市電為乙路,每對相互保護;
2、柴油發電機組為10kV中壓機,5～6臺并機輸出,單臺后備容量為2000kW;
3、400V側市電甲路與乙路在低壓配電室用聯絡開關操作實現,部分末端設備甲乙路切換由現場ATS實現。
3、機樓冷源系統架構
1、數據中心樓內冷源三個獨立系統呈V字形布局,中間的系統可以對兩側的系統進行切換保護。每個系統的水管路管完全獨立,各末端空調可以決策從2個水系統之一取冷;
2、每組冷源系統為2臺800～1000冷噸冷水機組和泵組、冷塔設備構成。
4、三聯供能源站電源系統架構和冷源系統架構三聯供能源站為統一規劃,分二期建設。目前建筑和機位基礎等全部完成,設備安裝了一半,預計2020年擴容后可達100%容量。目前站內配置情況:
1、目前三聯供能源站電源系統架構:
1、容量為2500kW的2臺活塞式發電機組;
2、運行時一臺供甲路市電,另一臺供乙路,能源站內2段10kV母線可本地母聯;
3、確保并網不上網,10kV輸出與園區35kV變電站10kV饋線柜進行并網,并以逆功率保護器控制市電不倒送。
2、目前三聯供能源站冷源系統架構:
1、2臺溴化鋰吸收式冷水機組,單機容量3050kW（其中350kW為補燃容量）;
2、三聯供系統的冷凍水系統與機樓冷凍水系統絕對隔離,采用板換進行換熱,板換位置盡量靠近機樓;
3、2臺板換熱面積261.9平方米,1次側7℃/13℃,2次側9℃/14℃;
4、3臺(2+1)揚程35m一次側冷凍泵。3臺(2+1)揚程44m二次側冷凍泵。
5、運行模式
數據園區的總電量需求為40000kVA,總冷需求為45000kW以上,三聯供能源站容量目前的配置是無法滿足的,未來擴容后也無法滿足園區的全部需求,只能局部供應。聯供系統的電力輸送至園區高壓站統一調度使用,冷水系統需要布置管道才能與原來機樓系統對接,目前根據容量至對接了1#機樓?？紤]到安全性和經濟性,在電價的谷值是非常不經濟,機組目前只在電價的峰值和平值時開啟,系統一般在06:00～22:00運行,夜間關機。這樣就決定了三聯供系統在數據中心與市電共同使用中,一定是每日雙切換,甚至是四切換,對如此龐大的能源系統來說,難度大,風險系數高。對于余熱利用,運行近3年以來因需要增加換熱器和水泵、管路等投資,而園區內實在無法消耗數百kW的熱水,因此余熱利用一直被擱置。目前園區周邊的一個工廠需要熱水,商務和改造方案正在進行中。
經濟性和安全性分析
冷熱電三聯供系統非常復雜,系統內部存在的一些先天特性,決定了其安全性上的一些弱點:
1、由于燃料為天然氣,其供氣安全性取決于燃?xì)夤镜墓芫W(wǎng),在園區大量?jī)?chǔ)存氣體是不現實的,也是更不安全的。因此連續供氣并無絕對保障;
2、為降低初投資,發電機一般采用活塞燃機,與燃料為柴油的機組不同,該燃機是有火花塞的,2000h需要更換,因此系統經常需要停機維保;
3、溴化鋰機組冷量調節能力相對較差,輸出冷量與設計時的冷量偏差比較大;但設計放大容量的冷機,輸出冷量過大后又容易造成水溫過低保護停機。容量調節依靠補燃方式又是最不經濟的。其冷量彈性依靠?jī)?chǔ)冷罐也是非常有限的;
4、冷凍水的水溫從啟動到滿足水溫對接的條件,一般需要40～45min,即三聯供系統無法成為應急的備份冷源,一定要預先準備好開機。

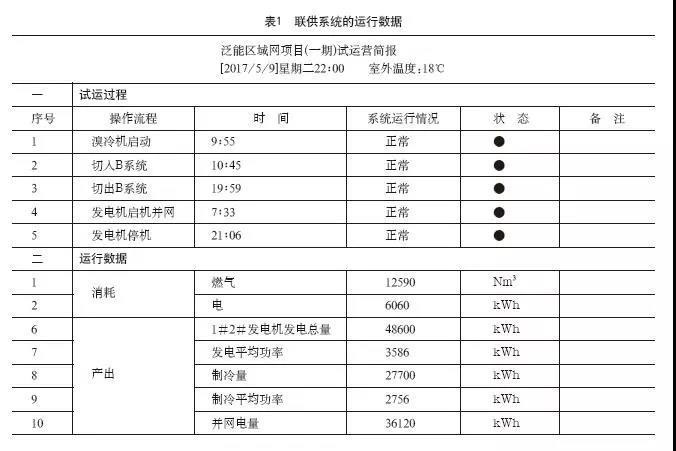

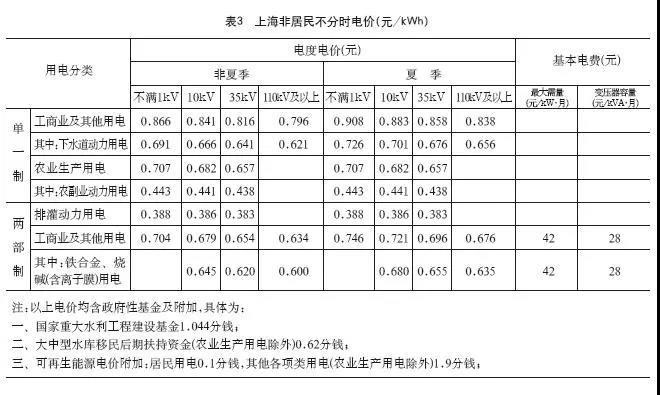

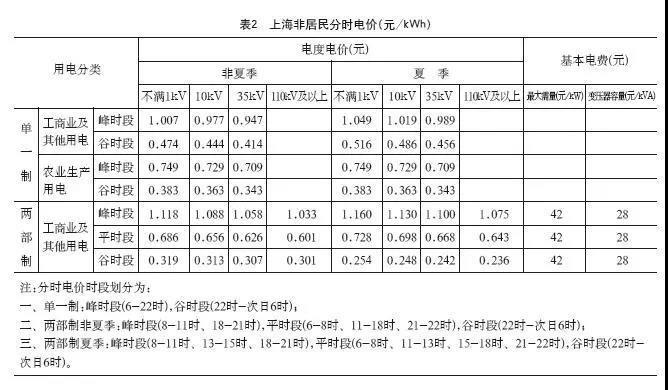

三聯供系統的初期建設費用CAPEX一般為1～2萬元/kW。而一般運行階段的OPEX,每立方米天然氣的發電量為3.5～4.0kWh,制冷量為4kWh左右,日常的運行數據可見表1。天然氣的氣價一般維持在2.8～3.4RMB/立方米,電價各地不同,以本案例所在地上海,非居民電價分為分時電價和未分時電價,見表2、表3。因此經濟性需要分時進行計算。而冷量的價格，是以冷量與機樓的電冷機效率折算回電價，離心式冷水機組的COP達到4以上是非常容易的，因此這些冷量最多折算1kWh電量。
由此,三聯供的冷電部分的綜合收益,只比燃料費用多20%～30%,在加之維護人員工資、設備例行維護費用等,收支平衡已經非常不易。有部分地區政府鼓勵三聯供項目進行政府補貼,但2000元/kW左右的補貼與初期建設費相比還是杯水車薪,且領取補貼的一些限制條件,使得項目申請補貼非常困難,本案例由于項目規劃未完全建成,至今未獲得政府補貼。
結束語
隨著大型數據中心和數據園區的發展,利用冷熱電三聯供系統尋求多能源解決方案是一條路徑,對促進節能減排也具有重要作用。然而,通過本文的闡述和分析,我們可以清楚地認識到,在數據園區中應用三聯供系統仍然存在一些技術問題無法解決。由于天然氣價格和電價的問題,三聯供系統的經濟性受到了政策的極大影響,經濟性很差,成本回收期可達20年以上;聯供系統也很難成為數據園區絕對可靠的電、冷來源,目前只能作為能源的補充方式之一。因此,聯供系統在數據中心的應用尚處于起步階段,應以試點或示范的形式進行建設和運行,在實踐過程中不斷吸取經驗教訓,在安全性與經濟性明顯改善后,再大面積進行推廣。
作者簡介
鐘志鯤:男,上海電信信息網絡部安全管理處處長,教授級高級工程師,專業從事動力工作25年,主要研究方向?yàn)閿?shù)據中心的動力、消防等基礎設施的規劃、建設、維護及現場安全管理,參與了數據中心的數十項節能技術的前期論證、實施和后期評估工作,有大量著作和論文。
