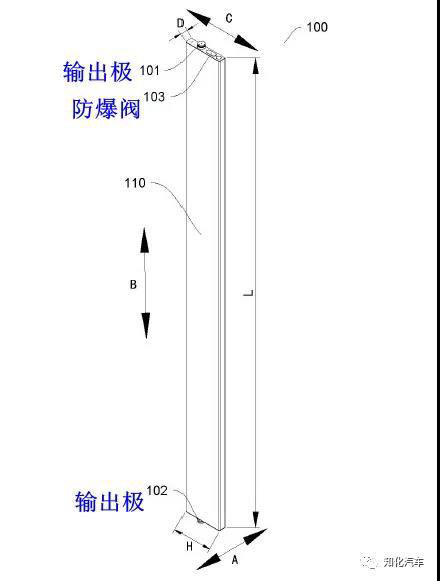

比亞迪的刀片電池即長電芯方案（主要指方形鋁殼），是一種通過增大電芯的長度（最大長度與電池包寬度相當），將電芯扁長化設計，來進一步改進電池包集成效率的技術。它不是某一個特定尺寸的電芯，而是基于不同需求可形成不同尺寸的一系列電芯，具體形狀如下：
正負極在兩端，兩端（或一端）都有防爆閥，有點軟包兩端出極耳+方形鋁殼綜合的感覺。相對于已有方形鋁殼電芯方案，這個電芯最明顯的優勢在于散熱效果好，難點在于整個電芯的結構穩定性，內阻，注液等，尤其是結構強度方面，在后面的CTP方案中，電芯需要依靠自身來實現支撐。
對于此，比亞迪主要是通過成型工藝、結構設計等方面的改進提高外殼的支承強度，同時將外殼的長寬比控制在預定范圍內。此外，通過集流路徑的優化等方式降低單體電池的內阻，還可輔以注液工藝的改進，解決單體電池尺寸較長帶來的注液時間較長的問題。
對于比能，還沒有明確的一個信息，專利中也沒有透露，不過，根據比亞迪昨天的一次講演，可以大概推斷出整體的一個比能趨勢。
接下來，我們從專利來重點看下比亞迪的CTP方案。

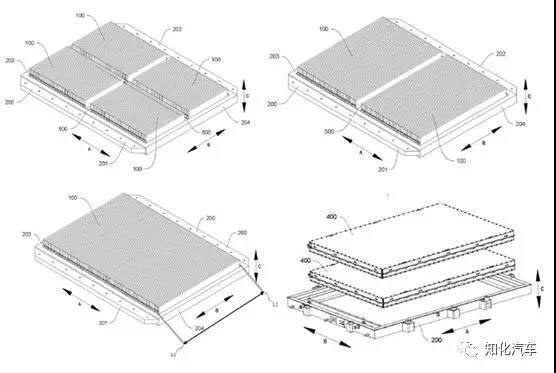

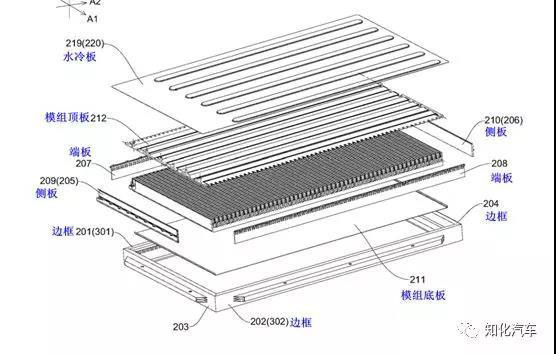

（1）結構上，下圖是一種CTP方案的組成爆炸圖。

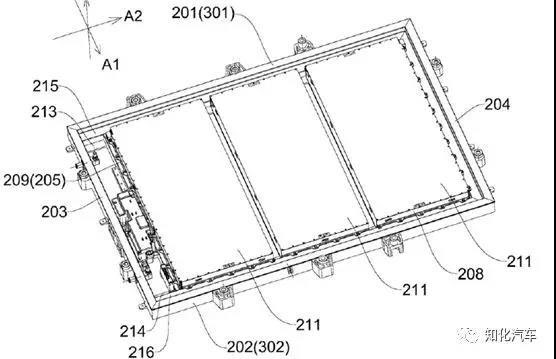

可以看出，單排電芯，直接鋪在底板上，電芯的兩端固定在端板上，由兩端邊框提供對電芯提供支撐，為了增加支撐力，可以在底板上增加一個支持臺階；在電池包邊框與電芯大面之間有緩沖板（側板），對電芯提供夾緊力。這個方案中沒有縱橫梁，也可以增加縱橫梁或阻燃隔熱墊之類，這樣形成多個子模組，如下：
比亞迪似乎是計劃用電芯自身的強度來實現自支撐，同時再依靠集成后的電芯強度來增加整個電池包的結構強度，即電芯與箱體緊緊結合為一體。這個有待最后的產品檢驗，對電芯殼體的強度要求很高啊。
（2）熱管理

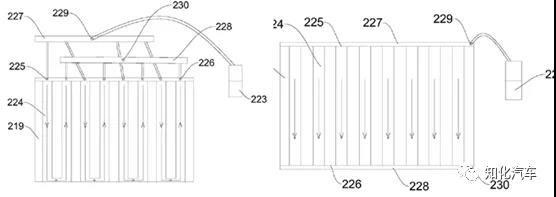

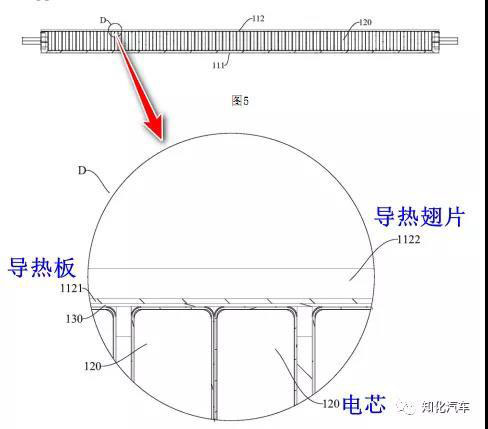

比亞迪對CTP給出了兩種冷卻方案，上圖展示的為液冷設計。該方案是把水冷板放在整個電池包的上面，與模組頂板的直接接觸，對電芯側面窄邊進行冷卻；為提高導熱效率，模組頂板與電芯側面之間有導熱板（可能導熱膠或?qū)釅|更合理），整個包的溫度差控制在1℃以內。水冷采用U形水道設計或并行設計。
與此同時，電芯的另一側面與模組底部之間有隔熱層，以隔絕電芯與外界的熱交換，起到保溫作用，可采用保溫棉。

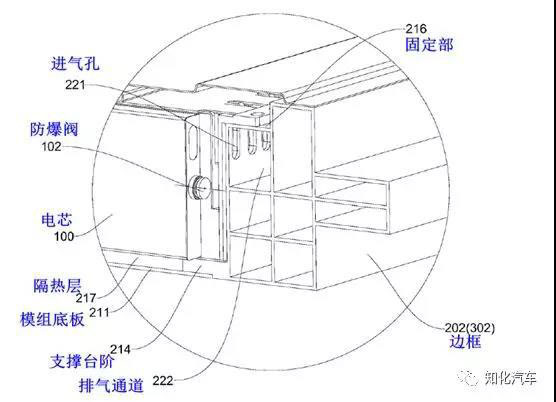

這個圖也可以看出比亞迪CTP熱失控的基本思路，正對著防爆閥設計進氣孔，將熱失控發生后的氣體、火焰等引導到排氣通道，經排氣通道排向周圍環境。另外有多個模組的，模組之間會形成物理隔離；整個電池包的外面應該還會有平衡防爆閥；這個思路與Model S的設計比較一致，難點在于IP67，熱失控通道的進水腐蝕問題。
另外一個為風冷設計，同樣是在電池包上面設置風道，如下所示。

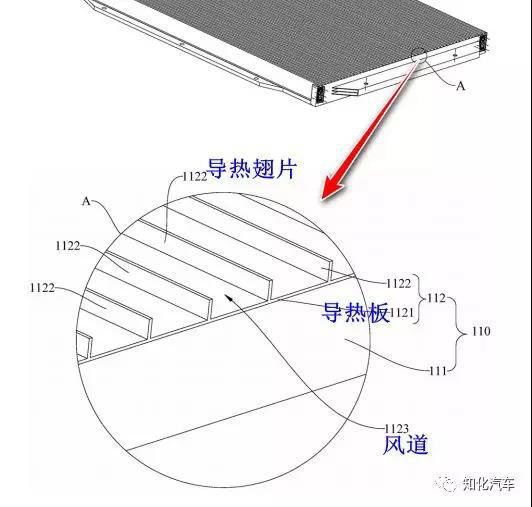

風道位于電池上蓋與車底盤之間，設計有導熱翅片，用于增強上蓋的散熱面積，以提高導熱板與單體電池之間的熱傳導效率，底板和電芯之間設置有導熱絕緣層，增大底部散熱。
無論是液冷還是風冷，所在的位置都是在電池包的上面，即介于電池包與車底盤之間，這個方案之前從沒有見過，不知如何處理電池包與車身的緊固，另外風冷還要處理好進風口的問題。
（3）CTP的方案配置
從專利來看，比亞迪CTP的方案在8種以上，對應于不同尺寸電芯和不同的布置，也考慮到了雙層電芯的方案；對于箱體的集成，CTP會有傳統的車底盤與箱體分離的傳統方案，也有二者集成為一體的集成底盤方案。
整個設計中，還缺少另外一個核心的電連接及高壓配電方案。電連接應該會利用FPC技術，這塊比亞迪走得也比較早，高壓配電可能會利用下面紅圈圈的空間，有點類似奧迪e-tron的思路，以及前端空中來的一塊空間，見上面第4個圖，類似于Model S。
我個人感覺比亞迪的這個CTP思路做得比較漂亮，可拓展和迭代性更強些，唯一遺憾的是還沒看到把整車其他部分集成進來，這點是比亞迪比CATL能夠取得的一個優勢。

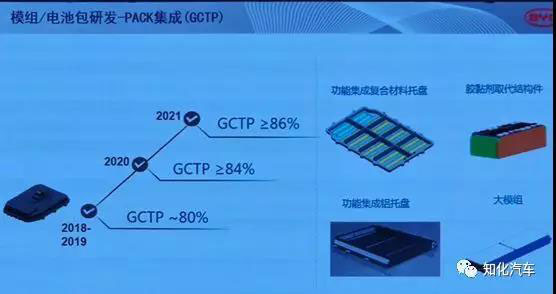

以上是我們可以從專利中所了解到的一個總體概括。從昨天分享上PPT可以看出，比亞迪CTP（貌似稱之為GCTP）的集成效率能夠達到86%以上，除了大模組方案外，另有提到了用膠粘劑取代結構件的成組形式；除了功能集成鋁托盤（我個人感覺水冷設計還是有可能放到電池包底部），還有功能集成復合材料托盤。這里要引起足夠重視，因?yàn)樗c(diǎn)出的兩個方案趨勢，均是具有對部分上游供應鏈顛覆的走向：即膠接取代焊接等，復合材料取代金屬材料，這對搞結構件，箱體，焊接，成型設備的企業來說是重創。目前，還不知道這個趨勢有多快，在比亞迪內部又有多少的比例在更換。
比亞迪的這一套CTP技術信息量不少，我簡單梳理下我認為的要點（電芯內部除外）：
（1）大電芯，大模組，電芯殼體材料/工藝是個有新技術需求的地方；
（2） CTP結構上，電芯如何固定是難點；
（3）CTP熱管理上，首次提出了電池包頂部冷卻的設計，導熱膠、保溫棉之類的是增量所在；
（4）CTP熱失控上，方案的可靠性不太好（這個方案已經有失效案例），可能會需要更多的PACK防爆閥；
（5）連接工藝上，高強度結構膠可能是未來增量所在；
（6）多功能復合材料箱體的產業化應該會加速，對搞材料的來說是好事。
