為了滿足鋰離子電池高能量密度的需求，容量更高的高鎳材料（例如NMC811）的應用正在變得越來越普遍，但是更高的鎳含量在帶來更高的容量的同時也導致材料的循環穩定性、熱穩定性降低，并導致產氣的增加，影響鋰離子電池的循環壽命。
近日，美國陸軍研究實驗室的Sheng S. Zhang（第一作者，通訊作者）對NCM811材料在較高電壓（4.5V、4/7V vs Li+/Li）下的循環衰降機理進行了分析，研究結果表明NCM811材料在4.1V附近會發生H2-H3相變，同時伴隨著晶格氧氣的析出，以及由此導致的電解液氧化、材料從層狀向尖晶石和巖鹽結構相轉變，是引起NCM811材料循環衰降的主要原因。

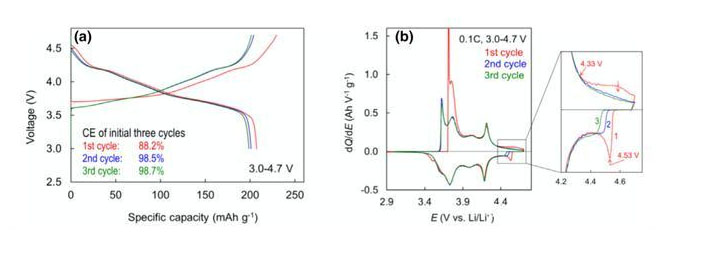

下圖a為L(zhǎng)i/NCM811扣式電池的前三次充放電曲線，從圖中能夠看到第一次充放電曲線與第2、3次充放電曲線有著明顯的區別，這主要是因此首次充放電過程中NCM811材料極化比較大，并且?guī)靷愋瘦^低。從下圖b的電壓差分曲線可以看到在首次充電的過程中在4.33V附近，首次放電在4.53V附近分別出現了一個較寬的特征峰，由于在該電池中采用的電解液耐氧化電位可達5V，因此作者認為在首次充電過程中出現的特征峰是由于NCM811材料表面產生的Li2CO3、LiOH和Li2O等雜質分解產生的（如下式所示），而放電過程中產生的特征峰則來自于NCM811表面化學吸附O。
下圖為一個典型的NCM811材料的dV/dQ曲線，從下圖能夠看到NCM811材料在整個的充電過程中有四個相變過程，電壓自低向高分別為六方晶系H1向單斜晶系M相轉變，M相向六方晶系H2轉變，H2到H3相轉變，其中由于Co4+/3+貢獻的容量較少，因此H1-M相轉變的特征峰常常會分裂為兩個相互重疊的特征峰。特別需要注意的一點是，在4.11V附近的H2-H3相轉變會引起材料活性氧的釋放，并導致材料的晶胞體積產生劇烈的變化，從而引起材料顆粒內部的應力積累，最終引起顆粒裂紋的產生，因此NCM811材料的工作電壓一旦進入到這一區域內就進入了一個非穩定區域。

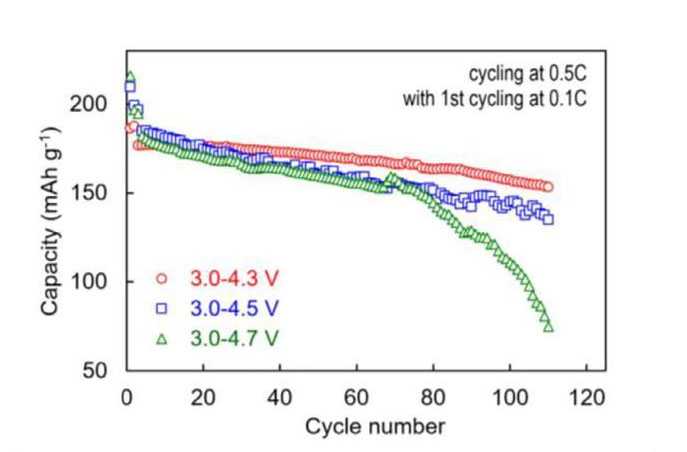

下圖為NCM811材料在不同的工作電壓范圍內的循環性能曲線，從圖中能夠看到提升充電截止電壓并不能顯著的提升材料的容量發揮，但是卻會導致材料的循環性能出現明顯的下降，特別是充電截止電壓為4.7V的電池在循環70次后就開始出現容量跳水的現象。

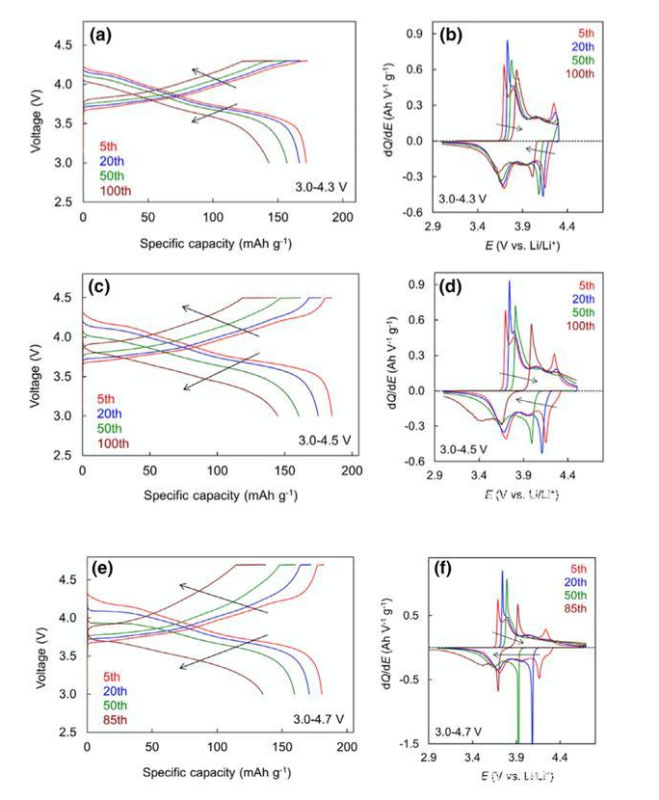

下圖為不同充電截止電壓下循環的電池在第5、20、50和100次循環中的充放電曲線和電壓差分曲線，從圖中能夠看到隨著循環次數的增加，NCM811材料的放電容量和放電電壓平臺都出現了顯著的衰降，并且隨著充電截止電壓的提升，NCM811材料的放電容量和放電電壓平臺的衰降速度會出現明顯的加速。對比不同電池的電壓差分曲線可以看到NCM811材料在循環過程中放電特征峰的數量和位置都出現了明顯的變化，例如在下圖f的放電過程中，在第5和20次放電中都有3個特征峰，但是在第50和100次放電過程中則只剩下了兩個特征峰，而代表H3-H2相變的特征峰消失了，表明材料在發生從層狀結構向尖晶石結構和巖鹽結構的轉變，同時隨著循環次數的增加這些特征峰的位置也在向低電壓方向偏移，這表明放電電壓平臺的衰降不僅僅是因?yàn)椴牧媳旧淼淖杩乖黾訉?dǎo)致的極化增加，而且在循環過程N(yùn)CM811材料的晶體結構也出現了衰降。

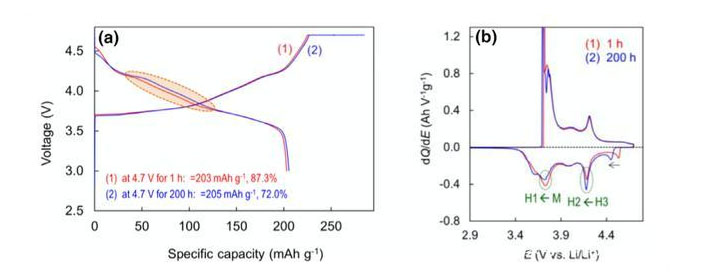

下圖為NCM811材料在4.7V電壓下分別浮充1h和200h，然后進行放電的的充放電電壓曲線和電壓差分曲線，從下圖a能夠看到浮充1h和200h的NCM811材料的放電容量基本上相同（203mAh/g vs 205mAh/g），這表明在浮充的過程中釋放電化學活性氧只發生在初期的幾個小時內，隨后的浮充過程會產生活性氧中間體的氧化還原穿梭反應，因此雖然充電容量持續增加，但是對材料的可逆容量沒有明顯的影響。
從下圖b中的電壓差分曲線我們可以看到，放電過程中代表H3-H2和M-H1相轉變的特征峰隨著浮充時間的增加，展現出了完全不同的變化趨勢，這也表明晶格氧的氧化還原對于材料的容量會有一定的貢獻，而這會受到浮充時間的影響。

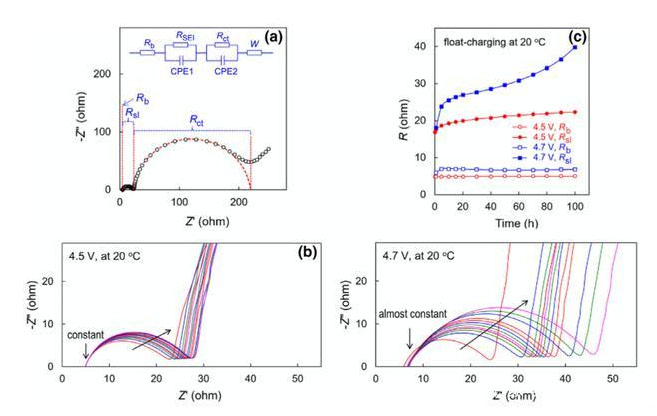

作者還采用交流阻抗設備分析了浮充對于材料的性能的影響，下圖b為分別在4.5V和4.7V下浮充不同時間的NCM811材料的交流阻抗圖譜，根據圖a所示的等效電路進行擬合，歐姆阻抗Rb和界面膜阻抗Rsl隨浮充時間的變化如下圖c所示，從圖中能夠看到Rb在整個浮充的過程中基本保持不變，只有4.7V浮充的過程中在前5個小時出現了輕微的增加，而界面膜阻抗的Rsl則一直隨著浮充時間的增加而緩慢增加，而4.7V浮充的電池則在開始的時候出現了明顯的增加，這表明4.7V電壓下進行浮充時NCM811材料釋放晶格氧氧化電解液，以及由此導致的界面膜阻抗增加主要發生在前5個小時，隨后界面膜阻抗的增加則主要來自NCM811材料表面從層狀結構不可逆的轉變?yōu)榧饩蛶r鹽結構。

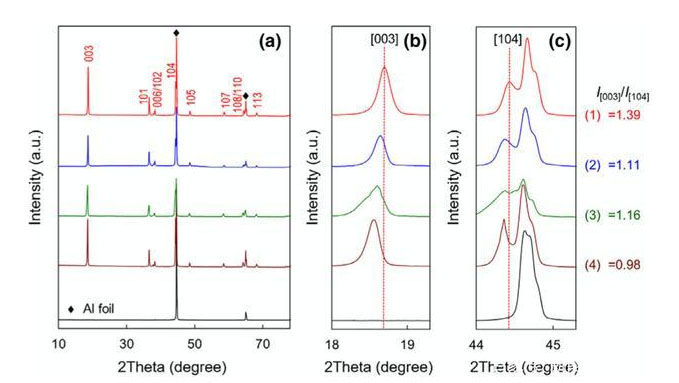

這種層狀結構向尖晶石和巖鹽結構轉變可以通過XRD進行分析，下圖對比了新鮮正極（1）、3.0-4.5V，0.5C循環200次（2）、4.5V浮充200h（3）和4.7V浮充200h（4）后的NCM811材料的XRD圖譜，從下圖a中能夠看到所有樣品都保持了層狀結構，但是當我們仔細對比（003）和（004）特征峰就能夠發現這兩個特征峰在經過循環和浮充后都向小角度發生了偏移，表明晶格結構的變化，我們對比I(003)/I(004)可以發現，四個樣品的值分別為1.39、1.11、1.16和0.98，表明在循環和浮充后材料都有不同程度的過渡金屬元素與Li的混排現象的發生，導致材料從層狀結構向尖晶石結構和巖鹽結構轉變。
Sheng S. Zhang的研究表明NCM811材料在4.1V附近發生H2-H3相變的同時還會伴隨著的晶格氧的析出，而析出的晶格氧會氧化電解液，同時還會導致材料的從層狀結構向尖晶石結構和巖鹽結構轉變，從而導致材料的放電容量和電壓平臺發生持續的衰降，是引起NCM811材料在高電壓下衰降的主要原因。
