致敬十年,泛在高壓直流趨勢與生態已成
數據中心HVDC發展的十年,應該來說是HVDC奮進與輝煌的十年,也是國內電力電子產業進步的十年。評估一項顛覆性技術的現狀優勢和發展趨勢,用量增長、用戶增長、標準數量三個數據是金標準。本文將從數據中心HVDC的用量增長、用戶增長、相關標準與保障體系、產業協同等維度闡述數據中心HVDC的優勢、產業生態成熟度與未來趨勢。

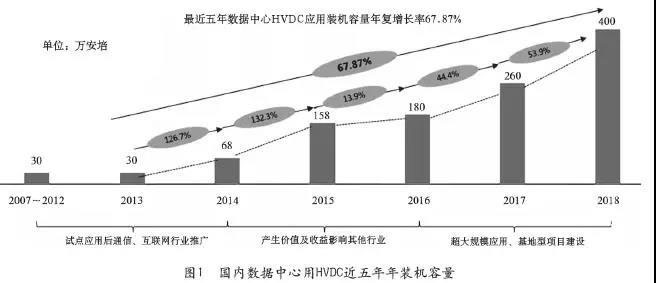

首先,第一個金指標是用量增長,也是判斷HVDC在數據中心應用優勢的充分條件。通過圖1可以看出:數據中心HVDC從2013年裝機容量約30萬安培,到2018年新裝機400萬安培,五年時間年增長率為1233.3%,年復增長率67.87%;如果按2A帶一臺IT主設備,則最近一年裝機容量可以承擔約200萬臺IT設備的電力容量。

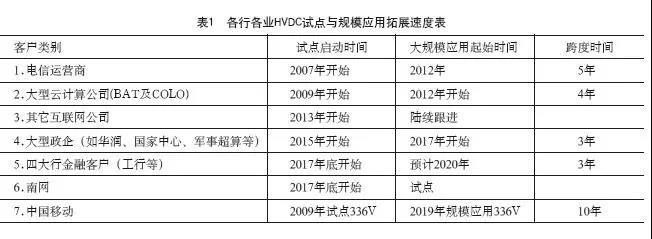

其次,第二個金指標是用戶增長(客戶類別與推進速度),也是HVDC在數據中心應用必要條件。從表1的數據可以看出,最先推進的電信運營商從試點HVDC到規模推進HVDC耗時5年,大型云計算公司耗時4年,大型政企客戶耗時3年,從行業拓展速度來看,新進入行業要快于最先進入行業,行業滲透速度依次提升20%以上,一方面符合電力電子產品的行業屬性,可靠性必須通過實際驗證來支撐決策;另一方面可以預見產業的生態逐漸順暢。從橫向和縱向的拓展時間速度來預測,后期選擇HVDC的行業拓展速度會明顯提速。中國移動另辟蹊徑,厚積薄發,從現階段的設備采購數量信息來看發展迅猛。

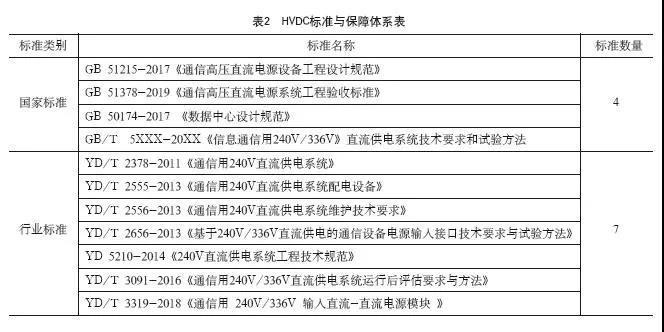

第三個金標準是規范與標準建設量,也是HVDC在數據中心應用基礎保證。HVDC相關國家標準和行業標準缺失,一直是一些用戶的制約點,十年來各行各業專家與政府機構的大力推進,已經制訂相關國標4項,發布3項,通信行業標準7項,發布7項,標準從整體機房、產品設計、驗收規范、到后端IT設備的PSU電源全面覆蓋,有力支撐HVDC在各行各業數據中心應用的滲透,見表2。

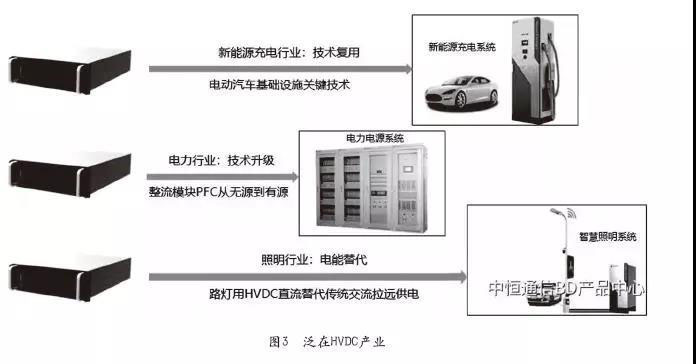

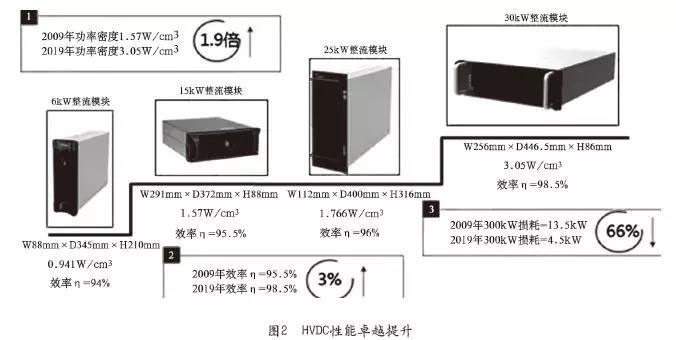

最后,HVDC技術卓越提升促進產業泛在高壓直流(見圖2)。數據中心HVDC技術平臺帶來了大功率全數字化變換與控制技術、三相有源功率因數校正變換與控制技術等領先的電力電子技術,十年時間功率密度提升1.9倍、效率提升3%,損耗減少66%,同時,也奠定了電動汽車充電設施關鍵技術路線、電力行業設備升級、城市照明行業電能替代等,也給5G的網絡建設提供了絕佳的能源平臺(見圖3)。
綜上所述,HVDC是廣泛而深刻的技術革命也是認知革命,在數據中心用量增長、用戶增長、標準數量、產業協同四個維度十年時間取得驕人的成績,必將揚帆遠航,有序進行產業電能替代(HVDC顛覆替代UPS和交流配電),開創泛在高壓直流時代。
欲知大道必先知史,泛在HVDC是時代所需
數據中心HVDC十年發展的如此迅猛,無論是站在支持者的角度還是站在反對者的角度來審視,都是一個偉大的奇跡。從直流電的認知革命、無標準、無生態到泛在HVDC時代,從商業決策到構建商業競爭環境,培育產品及生態都可以堪稱電力電子行業變革及產業鏈的典范,十年的崢嶸歲月,看不見的艱辛,看得見的無限風光。
理解HVDC在數據中心的產生及帶來的價值感知是一場認知革命,HVDC是屬于電類范疇,電是看不見摸不著的不透明事物,如果沒有系統而專業的電力電子知識,僅靠日常的經驗感知或者類比法,這就很容易讓應用者對用電設備的物理形態和電氣屬性錯位對待、容易糾結、也容易困惑。
對于同樣的事物為什么看法不同?這個話題深入思考一下是非常有意思的,如果只就事論事,這個容易回答,但也只能解決一個點的問題。但如果能針對世界的萬千類似問題尋找一個通用模型來作答,那就是掌握如何開啟創新和變革的之門的金鑰匙。把人的認知提煉出來,借助圖4所示的認知奇點模型來回答這個解釋問題。
可見,每個人對一件事情的判斷,都是基于一個認知的基礎。不同的認知奇點,所帶來的視野會不同,采取的動作、行為和收獲也不會一樣。所有的創新和變革,其實就是打破認知。要想準確的理解業內為何積極推進電能替代(直流替交流)的本源力量,唯一的方法是理解背后的認知奇點迭代關系。

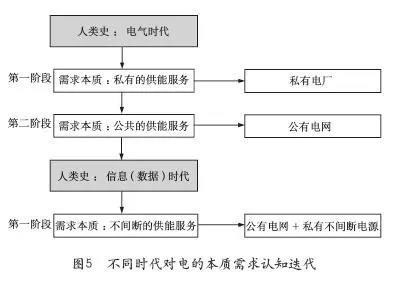

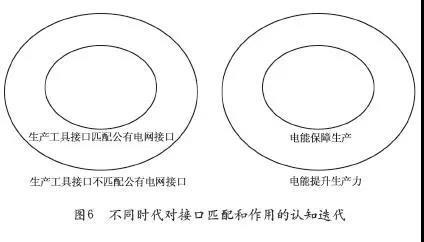

1、理解時代對電需求的認知奇點,時代給予不間斷電源廣闊天地 (圖5和圖6)
電的發明讓人類從蒸汽時代進入電氣時代,對整個社會生產力帶來了爆炸式提升,現在的人類無法想象如果沒有了電,該如何生活下去。
在電氣時代,人類最開始對電的需求認知是能滿足自己的生產和生活,其本質是提供私有的供能服務,所以人類一開始建設私有電廠,采取最簡單的直流供電給照明、生產設施等,可想而知每建一個新房子、每建一個工廠就要建立一個私有電廠,是多么浪費時間和成本。人類很快意識到這個問題,認知奇點出現下移,電應該是聯合起來統一建設的公共基礎設施,形成一種公共的供能服務,以后每個家庭和工廠只需要接入即可,這樣電的基礎設施投入成本將會最低。
人類進入信息時代之后,發現要滿足時代的需求,特別是通信、互聯網和云計算的到來,一些生產關系將需要永久不斷電的服務,可想而知第一階段只能采用公共電網和私有不間斷電源的方式來保障需求。對于私有不間斷電源將產生一個時代的發展機遇,將會是泛在的,至于不間斷電源采取什么樣的物理形態和接口,會根據逐步的探索和變革達成共識。
在電氣時代,很多人的認知是在公有電網的接口下,在家里和工廠就應該購買匹配公網接口的設備接口即可。但在信息時代,有些生產關系要實現不間斷電源供電,認知再次被打破,認為設備輸入接口和公有電網接口沒必要完全匹配,進而將帶來架構的優化與精簡,這也是電源(電力)從業者不斷推動電能替代的源動力之一。
從電的本質需求認知奇點,讓人類特別是電行業的專家們認知到雖然電的本質是一種服務,但不同時代的服務本質是不同的,實現的形態和方式應該變也必須變,只有改變才能提升生產力。

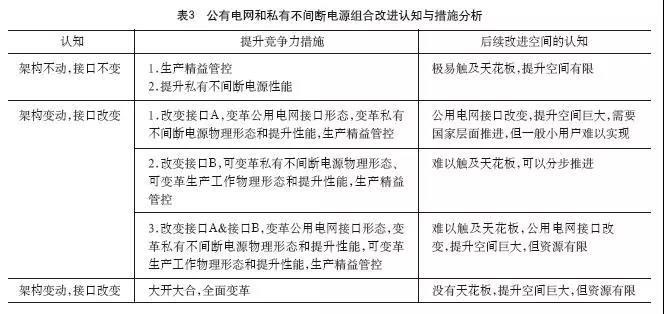

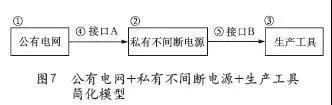

2、理解公有電網+私有不間斷電源組合的認知迭代(圖7和表3)
為滿足信息(數據)時代永久不斷電的生產關系,在用戶側第一階段想改變公網的架構的可能性幾乎為零,所以更多的將會選擇公共電網和私有不間斷電源組合的方式來滿足并提升生產關系。下面通過公有電網與生產工具的簡化模型來分析公有電網和私有不間斷電源組合的提升策略。
基于以上模型，可以通過三個認知維度分析存在的方案、措施和留給后續的空間。其中，所采取的措施能否留給后續改進的空間和基礎是一個非常重要的認知，也是穩健可持續進步的基本要求。
3、理解為什么最先選擇數據中心領域進行能源變革?

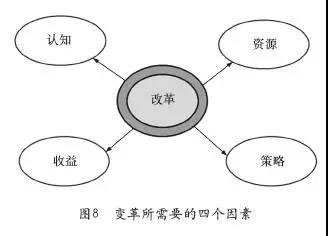

前面從公用電網和私有不間斷電源的組合的頂層認知做了剖析,擺在面前的是該選擇什么樣的改革方案,該考慮什么樣的推進策略,該選擇從哪里進行突破。改革的目的是要提升生產力,提升效益。但改革的成功需要一般需要的以下四個因素(圖8):
1、行業從業人員的認知基礎和洞察力。這個領域需要聚集大量的專業人才,并且具備較強的洞察力,改革保障;
2、行業的產業鏈資源是否有意愿和能力;
3、推進變革的策略是大開大合,還是小開大合;
4、變革的收益是否達到預期,最好的預期是沒有天花板,參與者能階段性的感知。
從以上的分析可知,能具備四個因素的行業將會是變革先鋒,而不完全具備四個因素的行業只能是變革的跟隨者,只要變革先鋒嘗到甜頭,必然將帶動社會的整個生產關系。
縱觀國內各行各業,通信信息領域率先變革將是最佳選擇的領域,原因主要有以下幾點:
1、通信運營商從業人員積累了大批的電(力)專家,無論是認知還是洞察力都是非常深刻;
2、通信信息領域的數據中心耗電量太嚇人,占全球的百分之三,并且隨著數據時代到來只會更大;
3、通信信息領域經過三十多年的發展,產業生態完善,但競爭也激烈,有創新性差異化競爭機遇,是產業生態鏈廠家愿意跟進的動力;
4、通信信息領域具有巨大的影響力,具備向社會各行各業務推廣能力。
4、通信信息領域數據中心對能源變革的響應,確定HVDC將是泛在不間斷電源的最佳選擇
1999年,在21屆INTELEC99(哥本哈根)會議上,提出了HVDC(變革私有不間斷電源和接口)是比較實際的變革方案。自2003年起,幾乎每屆國際電信能源會議均安排了高壓直流系統有關的專題討論會,但更多的是在討論HVDC的物理實現形式和價值論證。
國內2007年,中國電信率先在國內開啟HVDC試點與論證,借鑒48V通信電源和UPS二十多年的運維和設計經驗,也具有全國最優秀的電源供應商,如中恒、維諦、臺達等。中國電信定義了一款HVDC產品物理形態和接口標準,采取的推進策略是小開大合,兼容并取的推進策略。
5、變革私有不間斷電源物理形態,選取HVDC(240Vdc)作為私有不間斷電源接口,兼容現有生產工具(IT設備),在應用場景上選擇現有小機房,改造機房試點和驗證價值。
6、變革生產工具物理形態,匹配私有不間斷電源,新采購IT設備要完全兼容電力接口,在應用場景上選擇大型數據中心,彰顯價值。
7、不斷提升不間斷電源和生產工具的性能。
應該來說,中國電信采取的小開大合的推進策略是HVDC立身之本。2009年開始,國內互聯網巨頭開始打造互聯網和云計算,投入頂尖人才、財力、物力去研究數據中心基礎設施,通過多年實測比對不同的私有不間斷電源方案、架構和價值,最終騰訊、阿里、百度不謀而同均選擇HVDC作為數據中心不間斷電源來保障生產業務,通信運營商、互聯網巨頭、大型政企均紛紛跟進。
十年期間勇者開拓，HVDC已是時代所需。大道之史，回首十年，致敬為社會進步發聲和推進的人。
作者簡介
胥飛飛:杭州中恒電氣股份有限公司通信電源BD產品總監,《信息通信用240V 336V直流供電系統技術要求和試驗方法》國家標準牽頭制定人,主導過多款通信網絡電源系統的產品規劃、開發設計工作。曾獲2012年浙江省杭州市科學進步三等獎,參與起草的《數據中心和通信機房基礎設施能效測評及節能技術指南》等10項國際標準、行業和協會標準,榮獲中國通信標準化協會科學技術一等獎。
