未來,人工智能、邊緣計算、區塊鏈、量子計算將會成為科技發展的趨勢,對邊緣數據中心提出了更高的要求。為了滿足低延時、高帶寬、快速部署和高安全性等要求,邊緣數據中心催生出了一系列符合現階段市場環境的應用場景。為了滿足這些應用場景,建設周期更短、空間利用率更高的預制模塊化理念應運而生。
針對預制模塊化發展趨勢,臺達集團作為電源管理與散熱管理解決方案的領導廠商,秉承環保、節能、愛地球的綠色經營理念,推出了三款適用于大中型數據中心最佳化的電源解決方案。

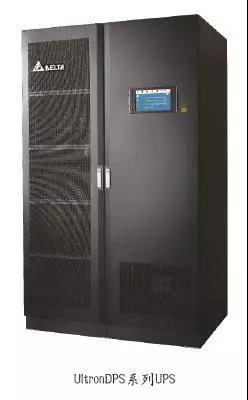

可靠領先的不間斷電源系統，三相300～1500kVA，滿足大型云數據中心與租賃托管運營商。
1、高可用性
核心組件冗余設計和雙CAN總線設計,避免單點故障。關鍵部件的壽命和故障預測功能，可幫助用戶提前預知風險，及時化解故障事件。高級事件分析和診斷,支持10000個事件日志、關鍵參數和波形記錄。業界領先的功率密度和最小占地面積，高達600kVA/平方米。上/下進線設計和內置開關設計,允許高功率要求下靈活利用空間。相同功率下帶載更多,降低UPS設備投入成本與空間成本。ECO模式下,效率可達99%。AC-AC模式下,效率高達96.5%。節省更多電費,大幅度降低運行成本,更能顯著實現節能減排。支持VRLA和環保型鋰離子電池,電池選型再無后顧之憂。
2、高度彈性
用戶友好的10吋彩色觸摸屏,可實現UPS簡易化本地管理。完全正面維護和關鍵部件的模塊化設計縮短了平均修復時間。靈活的進線方式,可適應各種數據中心現場條件。
3、高可管理性
32～46節電池的靈活配置數量實現最佳電池投資。10吋彩色觸摸屏具備EMS和BMS接口，可將環境信息集成到UPS中進行簡易監控，也可選配外部電池管理系統，支持電池信息集成到UPS中，并通過UPS的彩色觸摸屏實現監控管理。
最多可并聯八臺、總共高達12MW的電源功率,可滿足電力擴容或N+X冗余,符合大型或超大型數據中心對電力的需求。除了具備大功率,DPS系列也擁有“輕載高效”的特點,在30%負載率以上就能達到96%高效率,即便是在數據中心常見的輕度負載率20%～30%的情況下,UPS整機效率也能達到95%以上,能省下可觀的電費成本。
此外,臺達先進的數字PFC控制技術可實現低輸入諧波失真(iTHD<3%)以及高輸入功率因數(>0.99),使得Ultron DPS系列UPS能提供優異的電源保護、能源效率以及優于同級產品的總擁有成本(TCO)。
除了Ultron DPS系列UPS新研發的這套解決方案之外,早在2012年在全球市場上市以來,已經受到各界客戶的肯定與贊許,并在多個行業獲得廣泛應用,例如醫療、市政、電信、制造、金融等行業。
在山西某運營商機房擴建項目中,根據具體的需求,通過現場的勘察和研究,提出了Ultron DPS系列UPS 1+1并機冗余系統方案。該解決方案具有高穩定性、高可靠性、擴容性強、效率高等諸多優勢,為山西聯通機房系統設備提供了穩定可靠的電源供應。
而在上海某運營商新建機房項目中,選用的Ultron DPS系列UPS屬于采用IGBT整流的在線雙變換式UPS,具有高輸入功率因數(>0.99)及低輸入電流諧波失真(<3%)的優異特性。由于采用了先進的TLI拓?fù)浣Y(jié)構(三電平逆器),Ultron DPS系列UPS已成為數據中心后備電源解決方案的一個新的基準,其效率高達96%。
此外,在貴陽平安城市、大慶“村村通”等重要項目提供了可靠的電源保障。
隨著新解決方案的推出,Ultron DPS系列UPS將會為不同行業提供更加可靠、穩定、綠色的源動力。
高功率密度解決空間挑戰

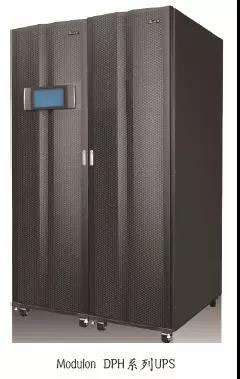

Modulon DPH系列UPS業界領先的19吋機柜，三相50～4800kVA，最高功率密度500kVA，MW等級電源保護，為數據中心解決空間受限的挑戰。
卓越性能:在一臺19吋機柜內就可達到500kVA功率,兩臺19吋機柜內則可達600kVA功率，空間使用率為業界最佳。
AC-AC運作效率優異，峰值達96.5%，在ECO經濟模式下更高達99%。綠色節能模式，將負載集中在某些模塊內，優化整機效率。
極致可用:全模塊化架構,關鍵模塊可熱插入,確保平均修復時間趨近于零,避免中斷風險。冗余組件和雙份CANBus提供最高可用度,避免單點故障問題。模塊化設計,能隨需擴容,可并聯擴展至8臺,達到4.8MVA的總額定容量。
高管理度:友善的10吋彩色觸控屏幕,管理更便利。通過LCD屏幕輕松管理機房環境,實時了解安全門禁、漏水偵測、消防和溫濕度等信息。若搭配電池管理系統,亦可整合于LCD屏幕,提供更完整的電池管理功能。
具備“自我偵測預警”、“可靠與節能的完美平衡”、“全模塊備份冗余設計”和“業界最高功率密度設計”等顯著優勢,還可憑借其充放電性能、溫度曲線及轉速變化等狀態,精確判斷其狀態并提前預警,以實現及時修復更換,讓UPS危險的最后一刻永遠不會來臨。
特有的高可靠系統休眠功能,根據客戶負載系統每30秒關掉一個電源模塊進入休眠模式實現節能目標,當遇到供電故障時,系統會在2毫秒內迅速啟動UPS全部電源模塊,進入工作狀態,實現可靠與節能的完美平衡。
此外,Modulon DPH 500kVA系列還具有業界最大10寸觸摸全面屏、全模塊備份冗余設計、兼容鐵鋰電池設計、兼容單體電池監控設計、兼容環境溫度設計、模塊休眠功能設計、500kVA最高功率密度設計等領先科技。
在2019年年底,Modulon DPH系列UPS應用在了廣東某IDC服務提供商的數據中心中,保障了該數據中心用電環境達到業界領先水平。該數據中心采用了8套Modulon DPH 500kVA系列、28套200kVA系列以及1套400kVA系列UPS。
除了擁有臺達一貫的高可靠性、優異效能和優秀的整機效率外,完全容錯設計可使電源模塊自體冗余,完全控制邏輯確保UPS持續運行,關鍵元器件和模塊的熱插入功能可提高UPS系統的可維護性,并保證數據中心有最長的正常運作時間和最佳可用性。同時,全額定功率和領先業界的AC-AC效率,大大降低了能源成本。
全新設計的Modulon DPH系列UPS,專為解決高功率密度空間挑戰而生,引領了更綠色更高效的設計潮流,代表了目前業界的高技術水平,是5G時代數據中心UPS的最佳選擇。
IDC供電技術創新應用數據中心巴拿馬電源
10kV直轉240Vdc/336Vdc,專為解決互聯網企業和通信運營商數據中心直流供電需求的最新一代電源產品。
1、高可靠
系統架構簡潔,鏈路可靠性高,關鍵部件5年免維護,供電系統設備數量和安裝工程量減少40%。
2、高效率
從10kV-240Vdc,整機效率高達97.5%,功率模塊效率高達98.5%，是目前DC系統中效率最高的，同時具備完善可靠的休眠和喚醒功能。相比傳統DC架構，整機損耗降低1/3，大大節省運行費用。
3、易維護
模塊化設計,系統并聯運行,智能監控,任意故障末端設備無感知。智能化:全面遠程監控,10.1吋觸摸屏,參數設置簡便,操作簡單。均流不平衡度優于±2%,模塊可脫離監控穩定工作。三段式蓄電池管理,有效延長蓄電池壽命。
4、低成本
可降低電氣設備成本20%,降低供應鏈管理成本,安裝施工成本,提高部署效率。產品化:因柔性集成,占地面積減少50%,有效提高機房的利用空間,同時也便于系統的產品化。
5、安全性
容許電網輸入電壓變化范圍超寬,變壓器ClassH,低磁密設計,加強絕緣設計,風冷1+1風扇冗余設計,5年免維護設計。

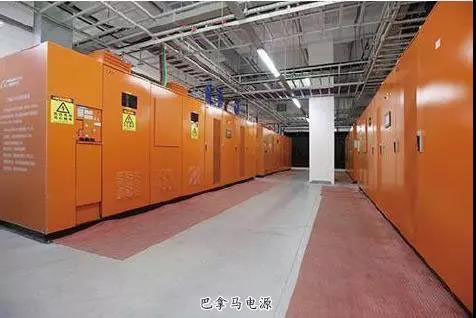

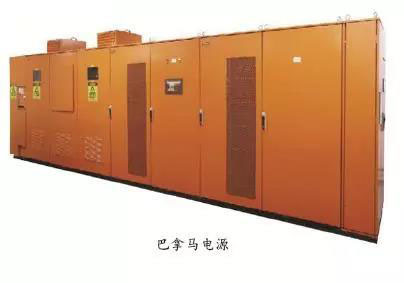

正如巴拿馬運河極大地縮短了太平洋和大西洋之間的航程,數據中心巴拿馬電源顛覆了傳統IDC供電架構,將電路和磁路融合創新,從中壓10KVAC直轉240VDC,取代了傳統架構從中壓引入到直流輸出之間的眾多中間設備,讓供電傳輸一步到位,更加高效和可靠,為IDC供電方案帶來全新的突破。

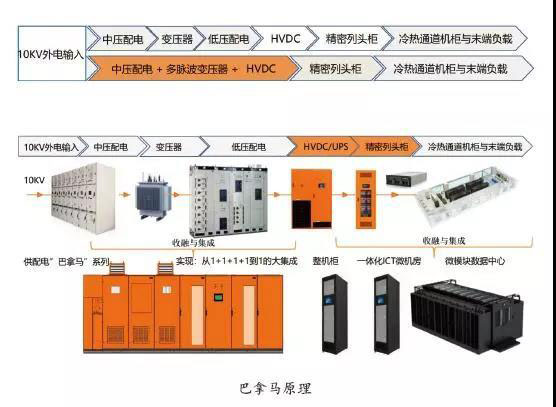

巴拿馬電源利用多脈波變壓器將中高壓電源AC10kV直接降壓整流為直流240V。
再將高壓配電柜、變壓器、HVDC等設備高度集成化,減少了設備的占地面積,減少了低壓分配和電纜連接等進一步提高了系統效率。
巴拿馬電源具有超高效率、高可靠性、高功率密度、高功率容量、兼維護方便等特點。因可模塊化擴容,單套系統容量可達2.5MW以上,契合未來數據中心的產品化、高可靠、智慧化、高效能、快速部署等核心需求。巴拿馬電源與傳統IDC供電方案相比,功率模塊效率達98.5%,能減少40%的設備數量,可提升數據中心供電效率3%,減少供配電總投資成本20%。
依托臺達先進的電力電子信息技術，實現阿里巴巴IDC基礎架構研發部提出的“變壓器與模塊化整流器相融合”的巴拿馬電源方案，憑借其在系統設計和投資管理上的顯著優勢，現已成功應用于浙江阿里某數據中心及江蘇阿里某數據中心。
巴拿馬電源能夠提高系統的效率、減少了產品間的協調需求和設計、施工難度。減少了使用面積,可以提高出柜率。是數據中心利用傳統配電設備發展為數據中心專有設備的升級。
由于邊緣計算和5G的興起,更多元化的應用帶來了可觀的流量，在數據大量增加的趨勢下，臺達集團抓住機遇,順應潮流，推出滿足大型云數據中心應用的Ultron DPS系列UPS、解決空間受限挑戰的Modulon DPH系列UPS和專為解決互聯網企業和通信運營商數據中心
直流供電需求的巴拿馬電源，賦予數據中心更大靈活性，為自己贏得更廣闊的發展空間，為合作伙伴打開共贏的局面，為全人類生存環境貢獻一份力量。
