其實（類似于）刀片電池的長電芯-簡化模組思路，在汽車業內已經受到大家的重點關注有一段時間了，而比亞迪的刀片電池可以說是在這方面創新的一個集中體現。不管是比亞迪的刀片電池，還是寧德時代的CTP (cell-to-pack，單體電芯到電池包)技術，他們是有共性的，即：傳統上的電池包需要層層集成——電芯cell-模組module-電池包pack三級，而通過刀片/CTP技術可以減少模組級的結構件，并極大的簡化電池包上的裝配支撐結構，使得整個電池包結構明顯簡化，從而形成了近似于電芯-電池包的兩級集成方案。與三級集成方案相比，在體積上提高50%集成效率是有可能的。
所以傳統電池包內部一般長的是什么樣子？
1） 首先咱們先看一下電芯集成的模組
從以下兩圖，不難看出不論是基于方形還是軟包電芯的模組，其都包括了許多結構件，比如低壓線束、端側板等（都有簡化的可能），因此C-M(電芯到模組)的質量集成效率常常有90%左右。
而體積集成效率可以進行簡單估算：355模組的尺寸是：355*151*108，如果是基于方形電芯構成的話其包括12個148*91*28的電芯。通過計算電芯總體積/模組總體積，可以得到C-M(電芯到模組)體積集成效率大約為78%，注意了，大有提升潛力空間哦。

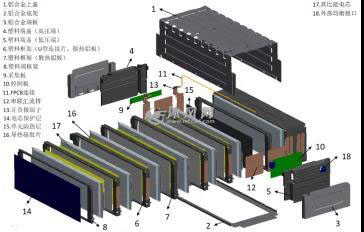

典型軟包電芯模組示意圖，摘自沐風網

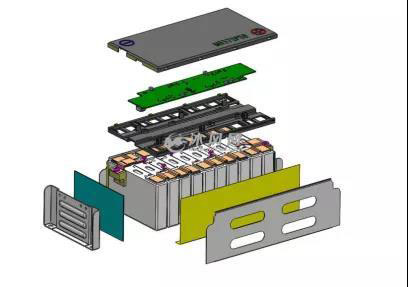

典型方形電芯模組示意圖，摘自沐風網
2） 再看一般電池包的結構
目前市面上常見的電池包很多基于小模組（比如355）+電池包內各種固定件、支撐件得來，模組結構件+高壓連接+線束+固定件+支撐件+其它件當然占據了相當多的體積和質量，所以集成效率不會太高，大家都希望可以進一步的提高集成效率，在有限的質量和空間中達到更高的電池包能量。
在這里需要大家注意，對于動力電池（包）來說，體積能量密度其實更重要，因?yàn)槌擞密嚨牡妆P空間有限，不能容納一個體積很大（尤其是z軸高度很高，在這里給z軸方向劃重點）的電池包。越是對于底盤偏矮的轎車/跑車這個要求越突出（低矮的車更“性感”，符合當下汽車設計的方向）。因此如果我們要討論集成效率提升的話，體積利用效率是最直接最有效的研究判斷指標，而不是只執著于常見的質量能量密度Wh/kg。
典型電池包結構示意圖

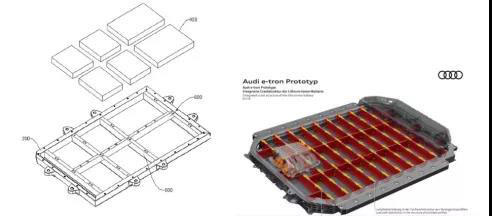

奧迪e-tron 電池包結構，注意橙色的線束占據的體積
刀片電池技術對于電池包體積能量密度的提升
那么在這里，大家可以看看刀片電池（電芯+電池包）的樣子，最簡單的就是直接把比亞迪申請的幾個專利下載一下，看看他們放的原圖和說明（其實讀一下就發現人家放圖和說明已經很詳細啦，我們只需要搬運+整理出主要內容就可以）

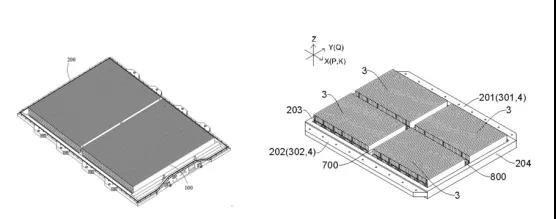

BYD專利中給出的典型的基于刀片電芯做成的電池包結構示意圖
對比之后，我們可以直接總結一下刀片電池（包）解決方案可以有效提高體積能量密度的原因：
1） 單體電芯長條化->大電芯化帶來的更高能量密度
這倒不是什么太新奇的思路，為了提高能量密度，本來大電芯就是公認的發展方向。當然，電芯做到多大是“比較科學的最大”，安全性如何，冷卻怎么保證，這是需要進行仔細平衡優化的。
2） 單體電芯長條化，兩端出極耳的設計使得電池包高度z軸方向利用率可以明顯提高
在這里，之前BatteryPack發表的《比亞迪的刀片電池為什么能提高50%的能量密度？》一文已經給出了非常直觀的基于模組的示意圖說明和計算分析，即：“1100mm，長度在1600mm。下面回顧一下小學知識，以150mm Z向高度來說，Z向多利用1mm，整個體積利用率就多提高0.67%。Y向多利用1mm，整個體積利用率才提高不到0.1%，X向就更小了。所以增加卷芯在Z向的尺寸是最重要的，也是刀片電池在PACK層級體積能量密度提高的主要原因?！?

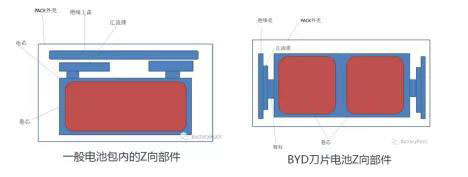

刀片電池（芯）在z向更好的空間利用率，
圖片摘自公眾號BatteryPack
而在這里，我們可以把上文中電芯/模組示意進一步外推放大到電池整包來對比一下，大家可以更直觀的感受到體積利用率的明顯提高。

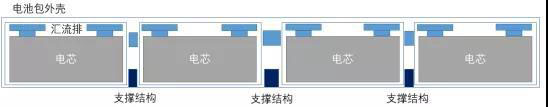

傳統電池包z軸剖面空間利用示意圖
刀片電池包z軸剖面空間利用示意圖
3） 沿車體寬度空間利用率的提高
繼續剛才一部分的分析：實際上不僅z軸，沿剖面的寬度方向的利用率提高幅度也應該是不小的：沿寬度方向可能就只有兩個電芯（長度可能是600-1000mm），甚至只有一個電芯布局。其實這樣的設計理念有點“大模組”的意思，其實也是目前很多OEM技術發展的一個方向。
4） 模組結構的簡化
傳統的模組為了保證其作為一個獨立的單元具有良好的力學性能，需要側板端板等防護結構，因?yàn)槎嗉?jí)集成也需要低壓線束、高壓連接等電氣元件。在使用刀片電芯技術后，這些結構可以得到極大的簡化，但是遺憾的是，因?yàn)锽YD沒有放出官方的更詳細的結構示意圖，這里只能參考傳統模組結構，再基于刀片CTP的特點進行推理。但是不難推斷：在體積利用方面，只在這一個環節從傳統的78%（前面計算得到值 ）提升到90%以上完全是有可能的（這就是10+%的提升）。
5） 電池包整體結構/元件需求極大的簡化
相對更為簡單的電芯結構和集成方案使得電池包固定件+防護結構件等用量明顯減少使得制造更容易、成本更低、集成效率更高。對于刀片電池集成的電池包，方形剛性外殼的電芯本身較長的長度就可以承擔/分擔一部分系統的力上的支撐，從而減少電池包系統層級上需要的機械加固結構需求；更大尺寸的電芯/近似模組的設計使得在電池包等級上的裝配生產復雜度和成本明顯降低，質量和體積上更緊湊，利用率肯定更高。更加一體化的設計理念也可以很好的提高水冷、加熱等元件的集成度。
而基于相對規整的電芯做出的電池包外形也會在體積上更為規整緊湊，更多的處于汽車碰撞中的安全區內，這對于電池包殼體的撞擊保護的需求也會帶來降低，從而形成一個電池包緊湊化->置于更安全的位置-> 可以更少使用力學保護結構 -> 使電池包結構近一步緊湊化的正反饋循環。
基于以上幾點的優勢疊加，假如每一個因素都能提高10%左右，不難看出相比于傳統電池包，基于刀片電池單體的電池包的體積利用率完全有可能提高40~50%。
刀片電池技術+磷酸鐵鋰的電池包基本數據性能與三元電池相比有競爭力嗎？
更進一步的，我們可以試著推理一下（半定量，不能保證數據足夠嚴謹?shù)强晒﹨⒖迹┢浠诘镀姵?磷酸鐵鋰化學體系能達到的電芯級與電池包級的能量密度，以及其與目前典型的三元電池包的對比。不難看出，基于刀片電池技術，磷酸鐵鋰電池系統完全可以在能量密度上與現在市面上主流的三元電池相匹敵，在乘用車細分市場中打開更廣闊的天地。而且不要忘記，磷酸鐵鋰電芯本身成本就更低，而體積能量密度提高來自于電池包等級上結構部件的節省，這也會進一步的使成本更有競爭力。

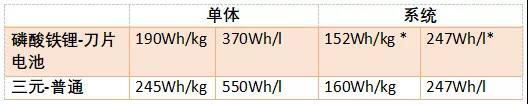

*刀片電池(質量基于80%集成效率，體積基于傳統三元電池包集成效率45%的1.5倍為67%估計)
典型的刀片電池包的電芯堆疊情況示意圖
挑戰？
當然刀片電池也不是完全只有優點，也會帶來一些技術上的挑戰：比如新型長電芯是一個類似于COMBO MODULE的設計概念，是一個電芯里面套幾個卷芯再用隔間隔開的結構；多個注液口的注液密封、多個卷芯等帶來的一致性控制的難度 ；這種更長/大電芯的安全性可能會更有挑戰（如果做的是鐵鋰倒是可以被磷酸鐵鋰的本征安全性抵消一部分）。
但是總體來說，這對于每一點能量密度上升、成本下降都不容易的動力電池領域來說，這就是一個很大的創新：創新并不是僅限于電化化學體系上，電芯結構設計、系統集成同樣十分重要甚至有可能有更多潛力可挖。也希望行業內的同仁們一起努力，共同進一步推動動力電池技術的發展。
