各位好，一年多沒有更新文章，大家久等了。過去的一段時間，我工作繁忙，親歷了儲能的各種大事：2018年6月鎮江電網側200MWh儲能項目公告發布后，我和伙伴們代表力信能源，帶著商務和技術文件，到濟南投標，贏下了山東電工32MWh儲能項目，團隊另外的同事到達許昌，贏下了許繼48MWh項目；2018年9月，南瑞集團發布100MWh儲能供應商入圍公告，我也身在其中，參與答辯，最終入圍其中。與此同時，湖南電網發布120MWh儲能電站招標信息，我也多次往返鎮江與長沙，各種原因，沒能實現中標。18年底平高電氣352MWh儲能項目公告發布，最終因公司財務年限未滿3年而遺憾止步。19年國家電網叫停了如火如荼的電網側儲能建設，我們將重心轉移到國外和南網，全年儲能出了200MWh，在此期間，我們參與了調頻儲能電池的供貨，累計20MW。借著春節在家躲避瘟疫的時間，整理了一些儲能調頻相關的資料，跟各位聊聊。
1 調頻概述
頻率、電壓和波形等三項是表征電能質量的主要指標。在穩態情況下，同一交流電力系統的頻率是一致的。當電力系統發電出力與系統負荷不平衡時，頻率將隨之發生變化。因此，頻率是最為敏感、最能直接反映電力系統有功功率平衡運行參數，也是電能質量指標中要求最為嚴格的一項指標。所以，獨立電力系統有功功率的平衡問題也就成了對系統頻率的監視和對發電機功率的調節問題。當發電量小于用電負荷時，系統頻率降低，反之升高。

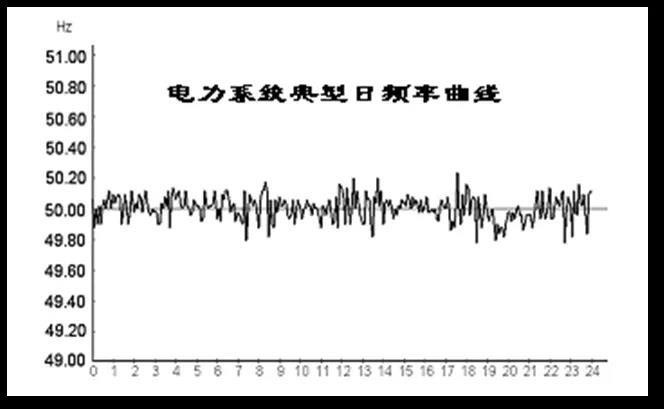

我們知道，電能具有瞬時特性，調度人員在任意時刻，都要努力實現發電與用電負荷相等，以此將頻率調節在安全范圍內，比如國內頻率50Hz，3GW以上的大容量電力系統允許偏差為±0.2Hz，中小容量電力系統允許偏差為±0.5Hz。電力系統典型的頻率曲線圖如下：
2 頻率調節及AGC

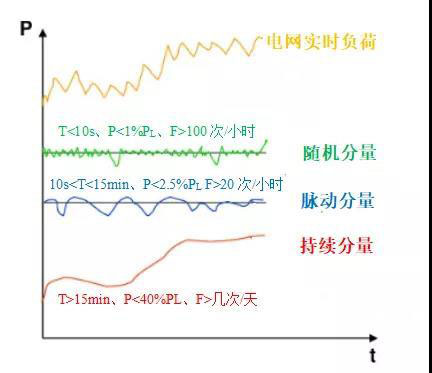

電力系統中頻率調節的主要方式是根據區域內用電負荷的變化來調配相應的發電機組，提供對等的發電量。然而電力系統的負荷無時無刻都在發生不規則的變動，我們每一個人對用電設備的操作都會對區域負荷造成影響。分析負荷變動的特性，可將其變動規律分解為三種不同變化的分量（如下圖）：
（1）隨機分量
負荷變化周期短，一般在10秒鐘以內，浮動在區域負荷的1%以內，,波動頻繁，每小時高達上百次；
（2）脈動分量
負荷變化周期較長，一般在10秒鐘到15分鐘之間，浮動在區域負荷的2.5%以內，,波動次數，每小時20到30次；
（3）持續分量
負荷變化周期長，浮動在區域負荷的40%左右,波動次數少，每天十次以內。
至此，摸清負荷特性之后，我們對癥下藥，在發電側尋找對應的設備，實現高效經濟調節：
（1）對于隨機分量，僅利用電廠發電機組的慣性、調速器以及負荷本身的自調節效應自然吸收，無須干預，我們稱為一次調節。
（2） 對于脈動分量，通過控制發電機組的調頻器來跟蹤，我們稱之為二次調節；
（3） 對于持續分量，需要根據負荷預測、確定機組并安排發電計劃曲線進行平衡，我們稱之為三次調節。
下面從發電側精確解讀一下一次調頻、二次調頻和三次調頻。

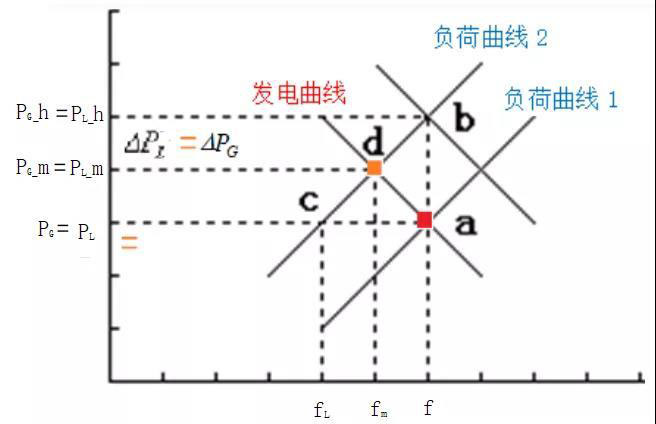

我們知道，頻率變化受到用電負荷PL，發電量PG的雙重作用，行業通常將頻率隨用電負荷PL的變化稱之為負荷特性，將頻率隨發電量PG的變化稱之為發電特性或機組特性。負荷曲線與發電曲線的交叉點，為系統實時狀態點。如下圖中的a、b、c、d點。比如a點，發電量PG=負荷PL，頻率保持在f，此時系統平穩運行，狀態坐標為（f，PG，PL）。
繼續解讀上圖，理解了這幅圖，基本就理解了調頻原理。對于電力系統而言，穩定是短暫的，用電負荷處于時刻變化中，假設在某一時刻，用電負荷PL突然增加到PL_h，若要維持頻率f不變，理論上發電量由PG增加到PG_h ,達成新的狀態點b（f，PG_h，PL_h）。然而這一切都需要來自發電側的響應。
假如發電側不動作，即PG不變（PG<PL_h)，此刻頻率果斷下降，系統狀態點將沿著負荷曲線2由b下降到c（fL，PG_h，PL_h）。但是發電機組有自動調節功能，在發電機組調速器的作用下，將因頻率的下降而增加出力，機組狀態將由a點出發，沿著發電曲線一路抬升，與負荷曲線2形成十字交叉點d，達到新的平衡點。此刻的狀態坐標為d（fm，PG_m，PL_m) 。以上調節過程為機組自發過程，也就是一次調頻。
細致觀察后我們看到，一次調節平衡點d并不是我們目標狀態點，它離目標點b（f，PG_h，PL_h）還有差別，頻率差別Δf=f - fm，發電功率差別ΔPG=PG_h - PG_m。因此，我們將機組自主進行的一次調頻稱為有差調節。
于是需要二次調節，機組接受指令，增加ΔPG的出力，調節系統達到目標狀態點b，頻率回到初始點f，這一過程稱之為二次調頻。
二次調頻有人工調節和自動調節2種，人工調節誤差大，響應慢，逐漸被自動調節替代，這個自動調節過程也就是我們常常提起的AGC調頻。AGC調節同樣適用于三次調頻。
3 調頻效果表征參數
表征AGC機組調頻性能的參數有4個，分別是調節速率、響應時間、調節精度以及綜合指標；
3.1 調節速率
調節速率，代號K1，指發電機組或發電單元響應AGC控制指令的速率，有一個計算公式：
K1=本臺機組實測速率/控制區域內所有AGC機組的平均調節速率
這里強調一下，參與AGC調頻的不止于燃煤電廠，還包括燃?xì)獍l(fā)電，水力發電以及核電，他們的調節速率各不相同，常規煤電調節速率為額定容量的1.5%/min,例如600MW煤電機組的調節速率在9MW/min;燃?xì)鈾C(jī)組調節速率更快，為裝機總?cè)萘康?%/min，水電調節速率更快，約為裝機容量的20%/min;對于核電，更適合平穩運行，非特殊情況，不用核電調頻。
關于K1的計算，比如某區域內機組總裝機1600MW，共有2臺600MW燃煤機組，占比77.4%；2臺150MW燃?xì)鈾C(jī)組，占比19.4%；一臺50MW水電，3.2%。
則區域內AGC平均調節速率為:
Vp=1.5%×77.4%+3%×19.4%+20%×3.2%=1.75%/min;
燃煤機組的K1=1.5%/Vp=0.85
燃?xì)鈾C(jī)組的K1=3%/Vp=1.71
水電機組的K1=20%/Vp=11.4
在南網，為避免機組響應AGC指令時過調節過超調節，對K1的值做了封頂，K1≤5，即水電機組K1=11.4，按照5來算；
對比看出，煤電的K1最低，普遍在1以下，燃?xì)釱1值較大，普遍在1以上，水電機組K1值最高，達到滿分。
3.2 響應時間
響應時間，代號K2，指的是發電單元響應AGC指令的時間延時，定量化的核定公式如下：
K2=1-發電單元響應延遲時間/5min
這里的時間差指的是接到AGC指令到機組動作之間的延遲，比如燃煤機組

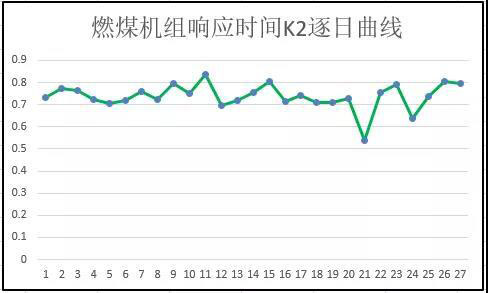

響應時間普遍在1分鐘左右，最差2分鐘，最好30s以內，因此K2值在0.6-0.9之間；水電響應時間通常在20s以內，其K2值在0.93以上。
3.3 調節精度
調節精度，代號K3，指的是發電單元響應AGC指令的精度
K3=1-發電單元調節誤差/發電單元調節允許誤差

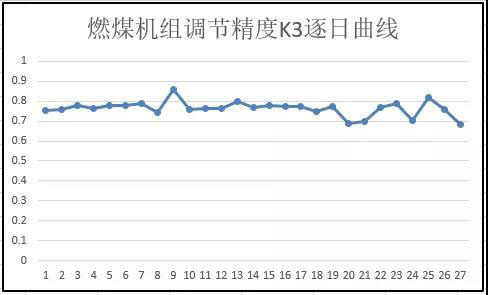

其中發電單元調節允許誤差為其額定出力的1.5%，比如本次AGC指令為10MW，則其偏差在±150kW。燃煤機組調節誤差在1%以內，因此K3在0.7-0.9之間。
3.4 綜合指標
綜合指標，代號K，是以上3個參數的綜合性能算數平均：
K=0.25×（2K1+K2+K3）

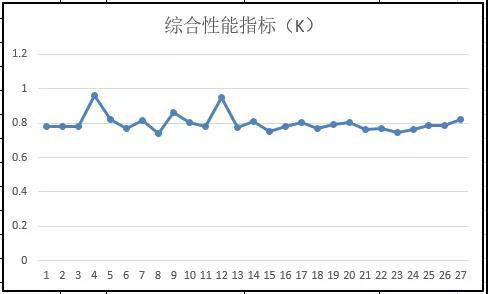

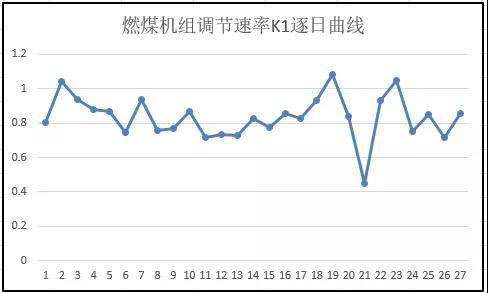

根據南方電網規則，K1最高為5，K2、K3最高為1，因此綜合指標K值最大為3。下圖為某燃煤電廠某臺發電機組AGC性能能統計曲線。
以上性能指標除了表征調頻單元參與AGC響應效果之外，更重要的是性能指標的高低直接影響機組調頻收益。調度機構將單位報價V與K值的比值（V/K)作為競價排名的指標P，依次從低到高排序，排名靠前者中標，比如A機組報價10元/MW,K值0.8，B機組報價13元/MW，K值1.5，則調頻性能指標PA=12.5，PB=8.66，于是價格高B機組反而優先中標。這種綜合指標評定法做到了K值越高，收益越好，也實現為效果付費的承諾。另外，針對K值高的機組，調度中心還能增加調頻里程（單位MW），機組收益進一步擴大，如下圖為K值與調頻里程的相關性曲線。

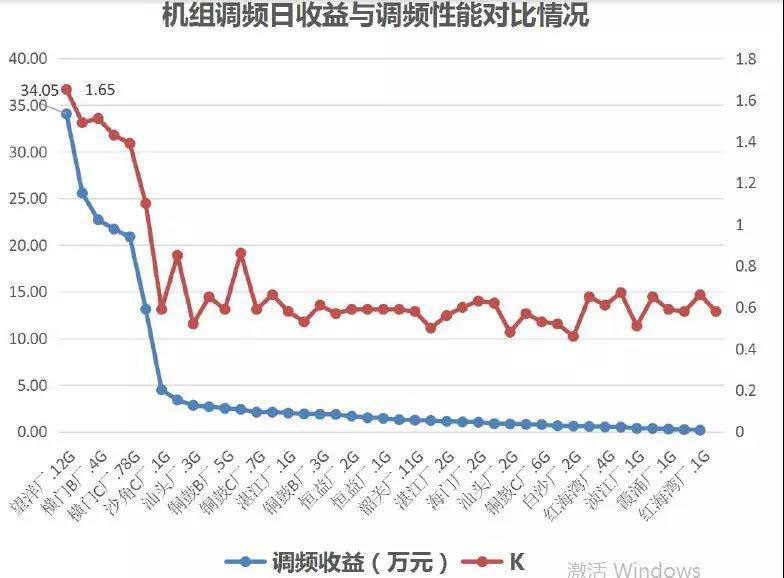

下圖是各級組參與AGC響應的日收益與其K值的對比曲線，我們可以看出調頻收益與K值的正相關性。圖中望洋電廠為燃?xì)鈾C(jī)組，其K值高達1.65，常規燃煤機組普遍在0.6-0.9之間，和燃?xì)鈾C(jī)組存在顯著的差距，為了提升燃煤機組K值水平，增加調頻收益，常規電廠在尋找各種優化方式，其中借助儲能系統被證明是一種行之有效的路線。
4 儲能聯合調頻
近年來，隨著儲能電池成本的顯著下降，儲能系統的商業化逐漸成為可能，儲能系統在電力系統發輸配用各個領域的應用迅速展開，火電AGC調頻是儲能系統商業化的典范。
儲能+火電的聯合調頻系統可以說是絕配，兩者相互補充，發揮各自優勢，使得常規燃煤機組調頻性能直追燃?xì)鈾C(jī)組。對于高頻波動的隨機負荷分量及部分脈動分量，儲能系統具備幾乎實時響應的能力，而對于小波動，緩慢出力的脈動分量及持續分量（參考電網負荷分解曲線），火電機組應對的游刃有余。儲能在此有2個方面的優勢：提高機組性能K值，延長機組運行壽命。
儲能系統的投入大幅度抬高了機組K值。我們來逐個分析：對于調節速率K1，若調頻出力在儲能系統的額定處理范圍之內，系統可以在幾秒鐘之內出力100%，K1直接拿滿分5分，當然每天會綜合煤電機組的調節速率（0.9左右），聯合調頻的平均調節速率會在2.5以上；響應時間K2：儲能響應時間在2S以內，按公式計算K2=0.993以上，約等于理論最高值1；調節精度K3也會因儲能的協作有所提高，在0.9以上，但優化效果并不像K1和K2一樣立竿見影。帶入上述數據，保守估算綜合指標：
K=0.25×（2K1+K2+K3）=0.25×（2×2.5+0.993+0.9）=1.725
該指標大于燃?xì)鈾C(jī)組的1.65。根據實際運行數據反饋，儲能聯合調頻系統的K值可高達2.0以上。
儲能的參與還可以延長火電機組使用壽命。我們知道一個燃煤機組最小300MW，目前主流在600MW以上，我們以600MW為例，機組調節速率在9MW/min,調度來了個6MW的指令，要?jiǎng)幼鳎?0MW甚至200MW的指令，機組同樣需要?jiǎng)幼?。而?jīng)過測算，6MW的指令，機組僅運行40s鐘，在這40s中內，要進出一次死區，這里的死區并非無人區，而是調速閥門開啟和閉合的靜態慣性區間。比如50Hz系統發電機轉速為3000轉，當轉述在±2轉/分鐘（對應頻率變化為±0.034Hz）波動時，機組繼續平穩運行，不做任何響應，超過這一限度，調速器就要?jiǎng)幼?。調速閥門動作越多，磨損越重，運維次數響應增多，長期積累下來，機組壽命必然會縮短。
儲能設備的加入，可將隨機負荷分量以及部分脈動分量承擔下來，啟動瞬間充放電功能，避免機組的頻繁動作。若機組因加裝了儲能系統而延長了一年的使用壽命，則僅這一項帶來的額外收益，足以抵消儲能系統的投資。
5 調頻儲能系統

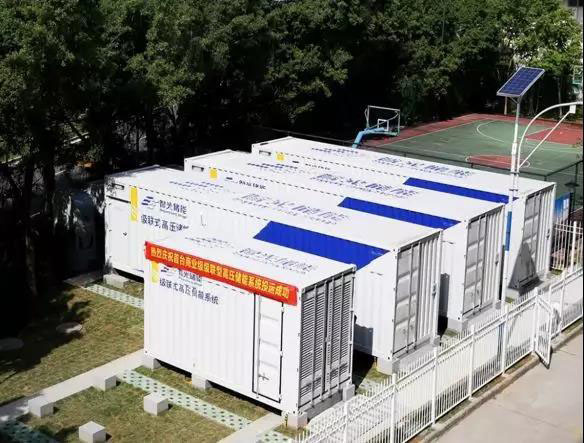

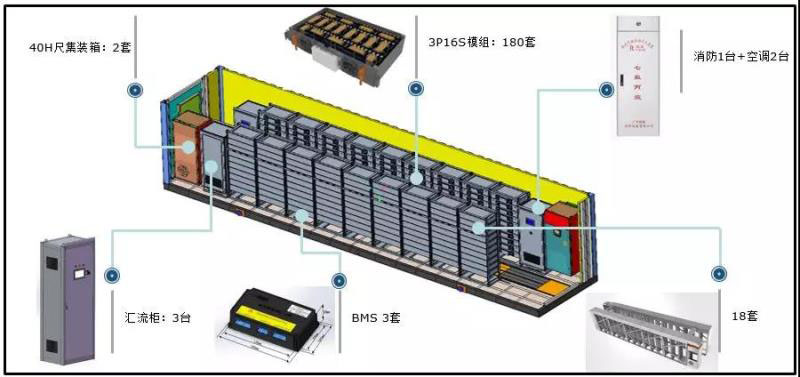

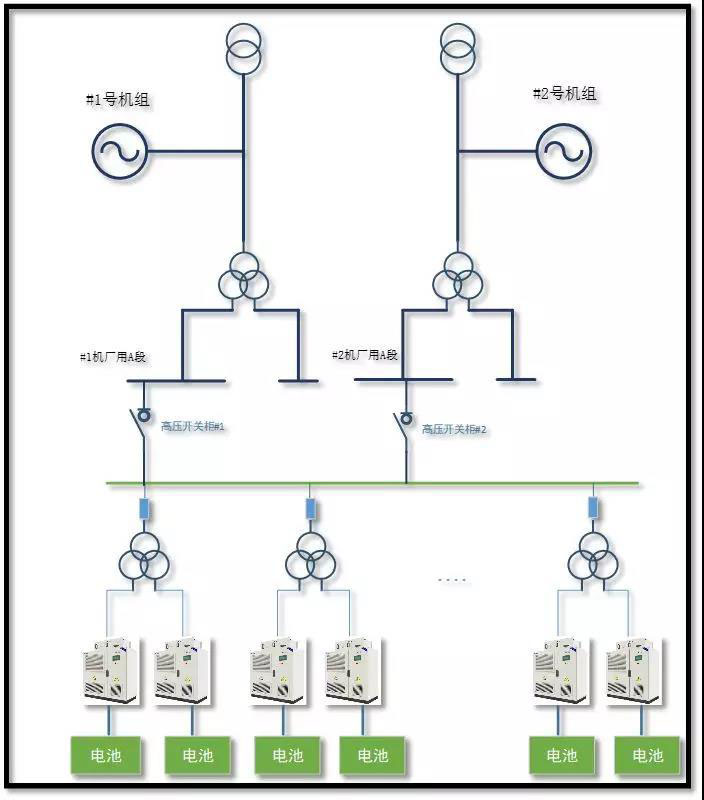

調頻儲能系統，本質上還是一套儲能系統，只是應用場景和接入點不同，電池，BMS，電池簇組成了儲能系統的直流側，PCS，變壓器組成了儲能系統的交流側，交流側接入高廠變的低壓端，至此完成儲能系統與發電機組的對接。儲能容量配置，通常按照機組額定出力的1.5%-3%，比如600MW的機組，配置9MW-18MW之間，電池路線選用磷酸鐵鋰，電池倍率行業慣用2C-1C之間，比如智中儲能中變的廣州華潤2×300MW熱電廠項目，杜宏團隊采用的是9.6MW/4.8MWh方案，再比如智光電氣五沙2×300MW熱電項目，付金建團隊采用了9MW/6MWh方案。儲能系統多采用集裝箱設計，配上消防和空調系統，集裝箱內外的布置見下圖。
6 儲能技術路線
當前調頻儲能技術路線有3種，一是常規系統；二是分散集中式系統；三是高壓級聯系統。
6.1 常規系統

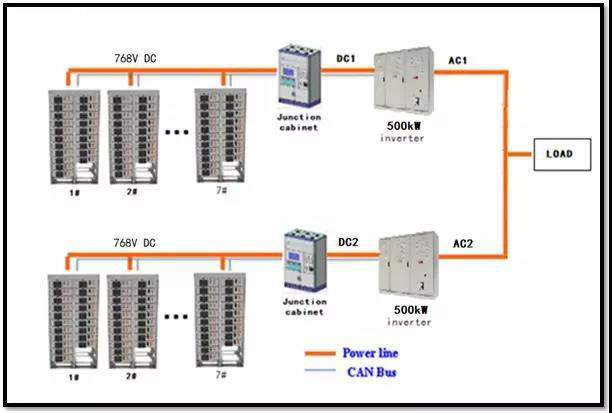

常規系統是使用最多，技術最成熟的方案，其特點是通過直流電池端的并聯匯流，實現儲能單元容量的提升，比如力信標準電池簇容量122kWh，7臺電柜出線端并聯，匯流后接入500kW儲能逆變器（PCS柜），組成800kWh儲能單元，PCS之間并聯接入變壓器，對外供電。
以上方案的不足之處是并聯電池柜之間存在環路電流，電池均衡存在木桶效應，不利于電池的精細化管理，交流側PCS并聯升壓，整個系統損耗較大，轉化效率偏低。
6.2 分散集中系統

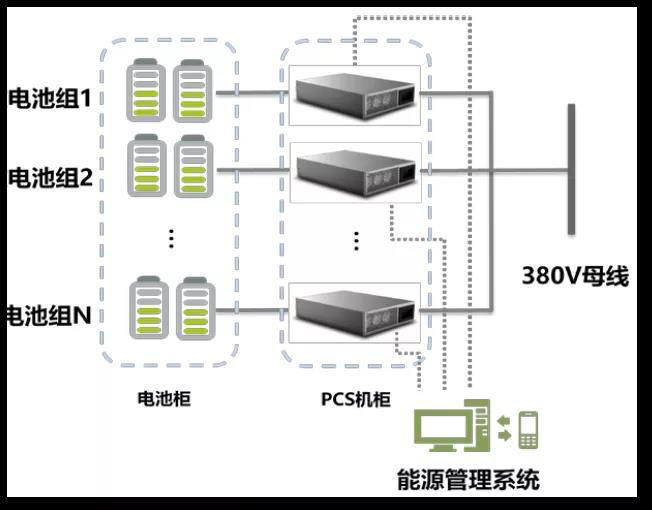

關于分散集中的思路是我的好朋友倪同提出。記得16年，他在剛成立新艾電氣不久后，到南京找我聊儲能的前景，他仗著自己是艾默生的總工程師，和我聊儲能變換，我憑著自己做過幾年開發，跟他聊儲能電池。其中一個重要的話題就是電池柜的精細化管理，拒絕電池簇之間的直流匯流，消除簇間環流，消除容量短板效應，提高電池使用壽命，這也是分散集中式儲能系統的核心?，F(xiàn)在來看，倪同在這條路上越走越遠。它的主要技術手段是將PCS離散化，比如將單臺500kW的PCS離散為7臺70kW的PCS小機，每臺小機的交流側集中并聯，保證外特性的不變，對內分散，即每臺小機直流側接入一簇電池。拓?fù)淙缫?jiàn)下圖。當儲能逐漸商業化以后，這種系統的優勢會逐步顯現。
6.3 高壓級聯儲能系統

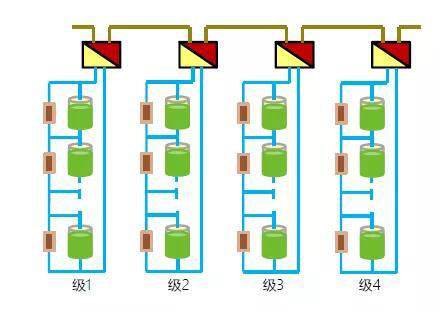

解決了電池簇間環流問題，還有人不滿足，那就是智光電氣，他們借助在高壓側的多年經驗，在分散集中式系統上再做變革升級，將PCS小機的交流側由并聯改為串聯，拓?fù)浣Y(jié)構如下圖：

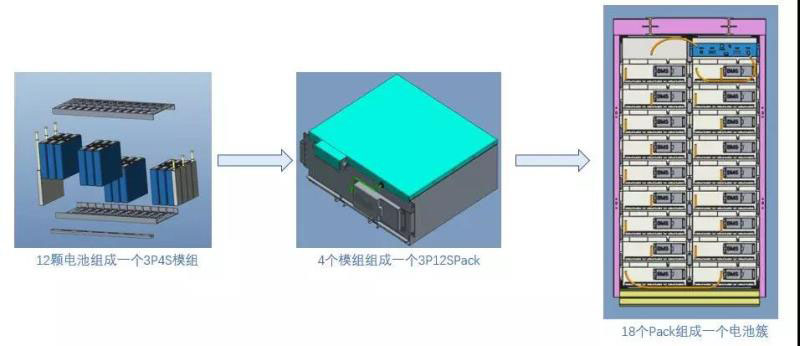

該系統與前兩種相比，最顯著的差別是省去了變壓器，無需再升壓，系統效率更高，相同出力下，電流更低，電池壽命更長。更多關于級聯系統的特點，請找我的好朋友付金建，保證他會滔滔不絕，我只介紹力信電池系統的設計。以智光5MW/3MWh方案為例，分為3相，每相配置為1.7MW/1MWh，設備集成在一個40尺集裝箱內。其中的電池簇由18個PACK組成，總電壓691.2V，總?cè)萘?3kWh；每個PACK由36顆40Ah電芯以3P12S方式成組，每簇電壓38.4V，結構如下圖。
7 結論與展望
隨著電網現貨市場政策的推行以及新能源滲透比例的不斷提升，電網對調頻里程的需求將會顯著提升，調頻機組參與AGC響應的需求也會隨之提升，儲能與火電機組的聯合是調頻領域的一次有效嘗試，也是儲能實現其價值的舞臺。
8 參考文獻：
1 《自動發電控制(AGC)的原理及應用》，黃文偉，貴州電力調度通信局
2 《南方監能市場[2017]374號】關于組織開展廣東調頻輔助服務市場模擬運行的通知》
3 《南方（以廣東起步）調頻輔助服務市場模擬運行情況-20180410（赴能監局匯報）》
4 《大規模儲能系統輔助常規機組調頻技術分析_李建林》
5 《儲能在發電側調峰調頻服務中的應用現狀和前景》，中關村儲能產業聯盟
6 《儲能產品在調頻中的價值研究》 https://wenku.baidu.com/view/
7 《發電廠電化學儲能調頻輔助服務政策與技術研究》 智中儲能，杜宏
8 《級聯高壓大容量?jī)?chǔ)能技術研究進展》 智光電氣，付金建
9 《組串式變流器規格書》 新艾電器，倪同
10 《基于大規模儲能的調頻技術研究》，四方億能，劉千杰等
