在燃料電池水管理方面，相當一部分研究者集中于討論和解決陰極水淹和陽極干涸問題。近年來，隨著技術不斷進步，如超薄質子膜和3D流場的推出，使得現階段實際車用燃料電池堆開發過程中陰極水淹和陽極干涸的問題已經取得突破性進展。水管理的核心課題也在逐漸發生變化，目前亟待解決的水管理問題之一便是陽極水淹問題。
背景
水淹現象一般指過多液態水積留在流道或多孔電極中無法排出。這種現象通常意味著氣體擴散層內孔隙體積大部分已經被液態水占據，導致反應氣體無法進入催化層。在傳統認知里，陰極不但有電化學反應生成水，還有伴隨質子從陽極側穿越質子膜一同遷移過來的遷移水。所以在大電流密度下，液態水會逐漸累積，從而發生水淹現象。當陰極發生水淹，氧氣無法到達氣體擴散層，加上氧氣本身擴散速率較低，此時濃差過電勢會快速增加，導致電池輸出性能明顯下降。
相比較之下，陽極氫氣擴散速率較快，且陽極的水分會隨質子遷移到陰極，因此更容易發生干涸現象。那么陽極水淹又是在什么情況下產生的呢，接下來分享一下三種陽極發生水淹的原因和過程。
陽極水淹原因
外部水流入
以實際車用Mirai電堆開發為例，為避免陰極水淹現象，陰極進氣通常不加濕，而選擇陽極進氣加濕(氫氣循環泵或引射器)。氫氣加濕后，混合氣溫度較高，遇到溫度較低的管道，一部分水蒸氣會凝結成液態水，殘留在管道內部。汽車怠速工況工作時(如長時間等待或交通堵塞)，為保證較低燃料消耗率，此時電堆溫度會下降，同時ECU會配給電堆較低的氫氣量。一旦液態水流入電池陽極流道，液態水將很難排出。與陰極不同，當陽極氫氣無法進入催化劑層，而外部又要求供電，陰極催化劑碳載體會被反應消耗，對催化劑層造成不可逆的損傷(此時電壓為負壓)。在此過程還會有一氧化碳生成，造成催化劑中毒。若反應持續進行，還會在陰極發生水電解現象。

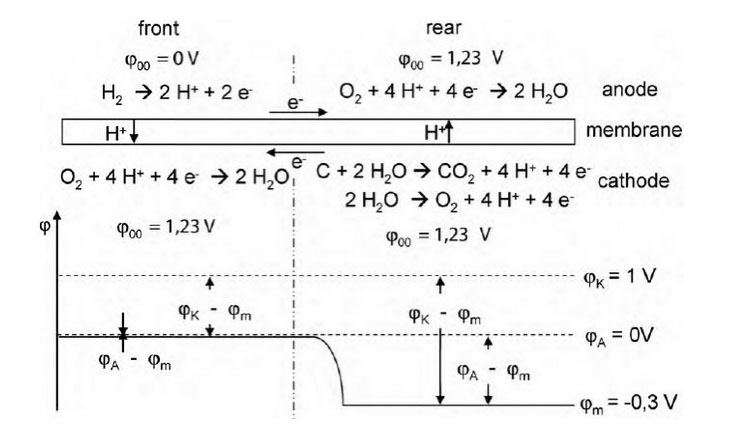

氫氣饑餓下反向電流衰減機理
陰極反擴散和凝結水

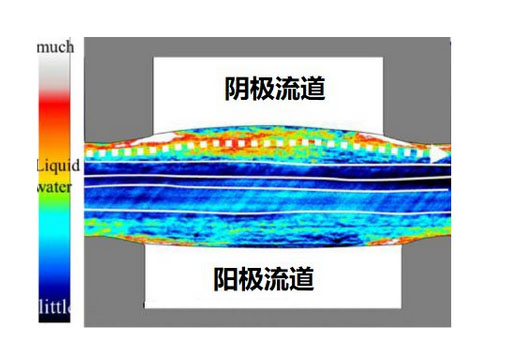

為提升功率密度和降低成本，目前車用燃料電池堆質子交換膜往超薄化方向發展。超薄質子膜的確在提升質子傳導率、降低電阻方面效果明顯，但增加了陰極側到陽極側反擴散水的通量。通常電堆陰極出口處會累積大量的液態水，高摩爾濃度差會使水分?jǐn)U散至陽極，從而造成陽極水淹。
出口倒吸
當燃料電池從大電流密度工況切換到極小電流密度工況時(比如汽車停車進入怠速工況)，氫氣循環泵提供的氫氣量也隨著減少，電堆出口處的液態水則可能被倒吸回電池內。這是因為流路孔徑通常較小，流道表面表現為親水性時，在毛細作用下液態水回吸至電池內。此時，如果汽車仍保持怠速工況，則有可能發生水淹現象。
上面介紹了三種典型陽極水淹發生過程以及后果，在實際反應過程中造成陽極發生水淹現象的原因還有其他因素，此處不一一列舉。
降低陽極水淹
當存在外部流入水時，最壞的狀況是所有外部流入水流入某片固定單電池，造成水淹和負電壓。第一種解決方案是在入口處增加液水分離器。其難點在于要保證液水分離器溫度不能太低，否則陽極進氣相對濕度會降低。第二種解決方案則是把進氣水均勻分配到每一片單電池，這樣就不會出現某片單電池入口液態水量異常多的現象，該方案則需要對電堆的擺放位置和進氣口形狀進行特殊設計。第三種解決方案則是直接陽極不加濕，陰陽兩極流道為逆流配置，即陽極進氣口正對陰極出氣口，陰極出氣口正對陽極進氣口，該方案顧慮在于高溫情況下陽極進氣口會出現干涸現象。
在燃料電池反應過程中，陰極電化學反應生成水會反擴散至陽極。通常擴散的位置發生在液態水較多的陰極出口處。針對這種情況，第一種解決方案是適當增加質子膜厚度來降低擴散水量。因為反擴散水的擴散速率與膜厚度成反比，該方案須考慮增加膜厚既阻礙液態水?dāng)U散也會增加膜電阻。另外一種解決方案則是在陽極一側使用極疏水MPL，阻礙液態水進入陽極GDL，但高疏水性MPL會造成材料成本上升。

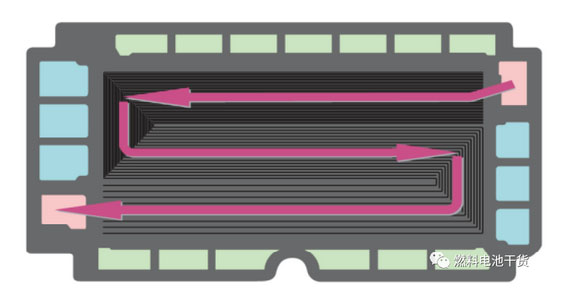

針對出口倒吸，這種現象主要是因為在毛細力作用下，出口處未及時排出的液態水被吸回電池內。第一種解決方案是增大出口處流路的水力直徑，水力直徑增大則毛細力減少。但這種辦法會造成出口處陽極流道所占的面積比例增加，電池形狀就會比較接近正方形，同時也需要考慮單電池各個部分的面積配比。第二種方案是對流道進行疏水化處理，該方法相對簡單，但因電堆通常由幾百片單電池層疊組成，疏水表面處理的成本較高。第三種則是在切換為小電流密度之前，大量流通氫氣，使液態水存量為零，該方案會導致氫氣的消耗量上升，一定程度影響車用續航里程。
最后，根據一部分科學研究(Attenuated degradation of a PEMFC cathode during fuel starvation by using carbon-supported IrO2)，在陰極催化劑中添加含有貴金屬Ir的化合物，會有效保護陰極催化劑在氫氣不足的情況下發生腐蝕，但添加Ir化合物后，發電性能會降低，電池成本會升高。
結語
本文分享陽極水淹現象產生的幾種原因及其解決思路。其實陽極水淹的危害不僅局限于電池負電壓，比如低溫啟動時，陽極殘存液態水也是導致冷啟動失敗的一個重要因素。水管理的課題將隨著技術的進步和單電池片數的變化在不斷改變。
