中國儲能網訊：當前，國內外主要的整車企業都在進行燃料電池汽車開發。清華大學研究團隊也長期從事燃料電池汽車關鍵技術研究。今天，我們邀請了清華大學車輛與運載學院李建秋教授談?wù)勅剂想姵仄嚨默F(xiàn)狀與發展趨勢。
當前，從國內外發展情況看，國際上主要的整車企業都在進行燃料電池轎車開發。表1是目前已經發布燃料電池轎車的主要參數，其中最具代表性的是豐田Mirai，總產量已超過10000臺，它將會在2020年東京奧運會上進行示范。此外，在2018年平倉奧運會上，現代的NEXO也進行了小規模示范，取得了很好效果。除了圖1所提到的企業，寶馬也宣稱明年將推出燃料電池跑車。針對乘用車空間緊湊的特點，目前已發布的燃料電池轎車的動力系統集成度不斷提高。例如本田、奔馳所開發的燃料電池系統，已經可以在空間上直接替代傳統內燃機。

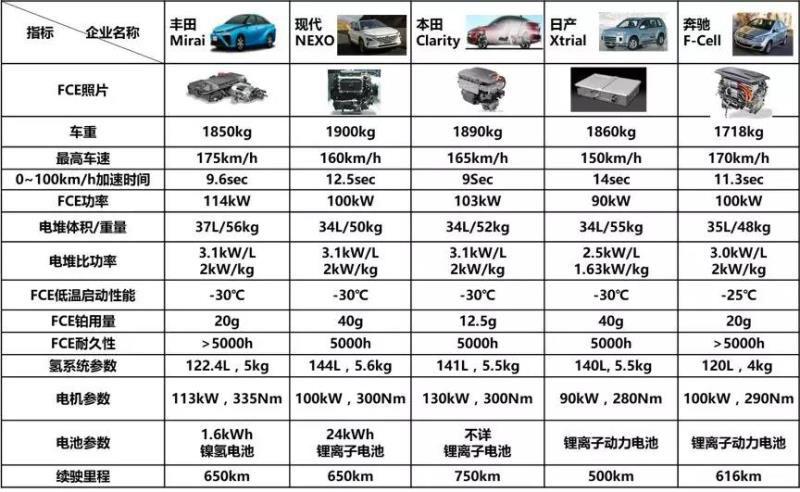

圖1 全球典型燃料電池轎車性能比較
需要注意的是，當前轎車領域在全球范圍內仍然是純電動車占主流，絕大多數企業銷售的純電動車遠超燃料電池汽車，誕生了像特斯拉這樣的明星企業。即使是燃料電池最堅定的支持者豐田，近期也與比亞迪在電池領域達成合作，因此轎車也就是乘用車的發展趨勢仍以純電動為主。雖然目前純電動發展速度較快，但從成本來看，將來燃料電池在轎車上仍然會有應用，這主要有以下兩個原因。
第一是儲能成本。目前動力電池的儲能成本大約是1000元/度電，轉換成用氫來儲，一度電大概只需要不到100塊錢。因此對于能耗大的車輛，需要車載儲能多的車輛，燃料電池汽車就有優勢。換句話說，在長續駛里程、重載、能耗高的車輛，燃料電池汽車的相對優勢就突顯出來了。
第二是環境因素。在中國北方地區，比如張家口這樣冬季時間比較長的區域，純電動在冬天會面臨采暖和驅動雙重用電壓力，這導致續時里程顯著變短，目前沒有很好的辦法可以解決這個問題。但對于燃料電池汽車，由于其廢熱可用于采暖保溫，在極寒環境下無需額外耗能，不存在冬季“里程焦慮”問題。加上燃料電池汽車儲能本身就有優勢，從這個角度來看，北方地區燃料電池轎車仍然會有比較大規模的應用。

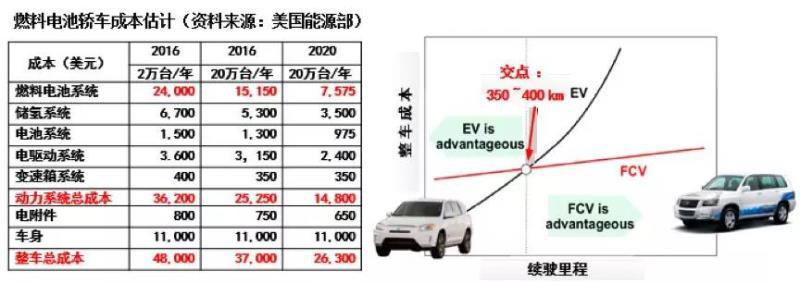

圖2 燃料電池轎車成本預測
可以預測，未來隨著燃料電池商用車的規模不斷擴大，當成本逐步降低、基礎建設不斷完善，燃料電池可能在五座以上SUV、MPV等大型乘用車上殺一個“回馬槍”，實現規?；瘧?yīng)用。
在商用車領域，全球燃料電池商用車方興未艾。車型越做越大，續時里程越做越長，發動機功率也越做越大，在續航里程、環境適應性、重量、成本等方面也越來越接近傳統柴油車配置。美國Nikola公司正在研發的Nikola One、Nikola Two燃料電池重卡，同時使用了燃料電池+分布式輪邊驅動技術，綜合成本將比傳統柴油動力與新型純電動力更低，計劃在2020年完成研發投入市場。清華大學團隊目前也正在開發類似產品，目前正在裝車，預計會在今年年底正式發布，這款重卡的多項技術均達到了國際領先。

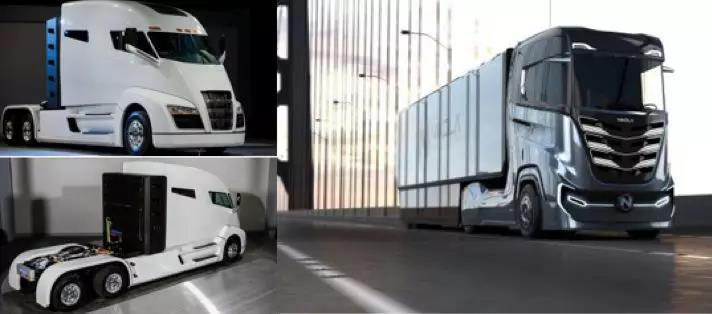

圖3 Nikola公司下一代燃料電池重卡
在軍用領域，通用汽車與燃料電池企業巴拉德正在開發一款無人車輛通用平臺：SURUS，該平臺具有很好的靜默性能。既可以做貨運、救護，還可以用來發電，具有很好的適應性。雪佛蘭公司2016年為美軍開發了氫燃料電池皮卡“科羅拉多”，現已完成超過五百萬公里測試。由于燃料電池產物是純凈水，在沙漠環境下可以直接供士兵生活使用，受到了軍隊的青睞。

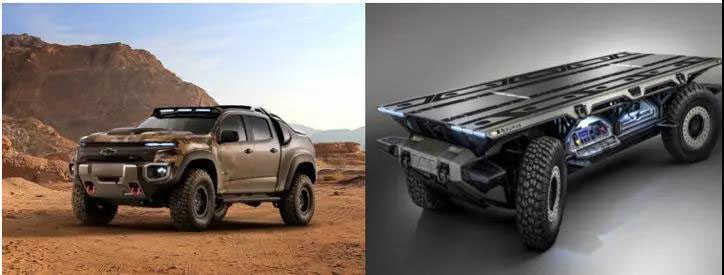

圖4 美國通用汽車研發的燃料電池皮卡與無人作戰平臺
近年來，燃料電池客車示范運營大幅推動了燃料電池技術的發展與應用。下圖比較了國外典型的城市客車燃料電池系統，對標國際一流水平，目前中國已掌握了100千瓦級大功率發動機制造技術與動力系統設計技術，建有國際上最大的燃料電池客車車隊，氫耗、成本等關鍵指標在國際上處于領先水平。

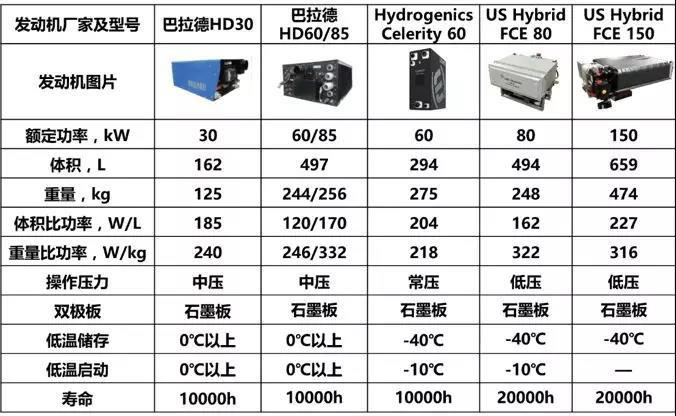

圖5 商用車燃料電池系統

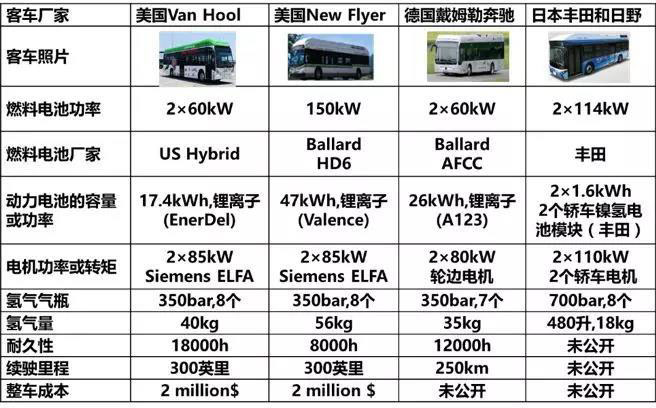

圖6 全球典型燃料電池客車
調研發現，隨著燃料電池技術不斷成熟，燃料電池在國防領域的應用快速升溫，全球各國軍方普遍認為，國防領域是燃料電池極佳的應用場景。上文所提到的兩款軍用車只是美軍燃料電池應用中的幾個例子，此外，美軍還將燃料電池用于水下潛行器與大型無人機動力系統開發。德國和法國已將燃料電池用于潛艇動力開發，挪威將燃料電池用于艦船動力開發，也有研究團隊將空冷燃料電池用于小型無人機動力開發。

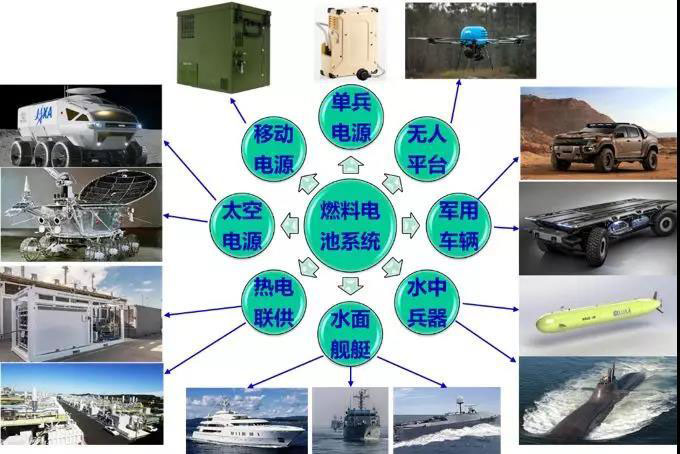

圖7 燃料電池在軍用領域的應用
近期，國內已開始開發基于純電平臺的船舶。未來，如果將儲能電池替換為燃料電池，儲能密度與成本將會顯著改善，燃料電池在船舶動力上具備顯著優勢?？梢灶A(yù)見，未來燃料電池在大載荷、長距離運載工具上將會普遍應用，現在才剛剛開始。
從潛在技術挑戰來分析，隨著鉑的用量慢慢下降，未來制造1kW燃料電池將小于0.1克，鉑的成本也會慢慢降下來。目前，大家普遍認為燃料電池本身的問題會逐步突破，不再是將來的主要技術瓶頸，但氫能基礎設施會對它的推廣應用形成比較大的挑戰。為解決這個問題，日本曾做了很詳細的規劃，希望加快氫能基礎設施的建設。日本規劃發布的時間大概是2012年左右，目前看氫能基礎設施的建設整體進度低于預期，在具體執行中有很多實際困難，這需要引起我們的重視。我國當前也有類似問題，盡管最近這幾年氫能基礎設施建設不斷升溫，但總得來說進度仍然偏慢。為了加快建設進度，美國目前建有油氣混合站，這些經驗可以學習。
清華大學研究團隊長期從事燃料電池汽車關鍵技術研究，目前專門承擔了國家科技部的燃料電池客車課題。課題主要研究燃料電池公路客車，滿足在冬奧會活動中張家口到北京的高速長距離通勤需求，主要研究發動機、動力系統、大容量儲氫、測試與整車研發示范，最終將開發完成時速80~90公里、續時里程達到500公里的公路客車。
圖8 續駛里程500km的燃料電池公路客車與大功率燃料電池系統
（國家重點科技專項項目資助的研發成果）

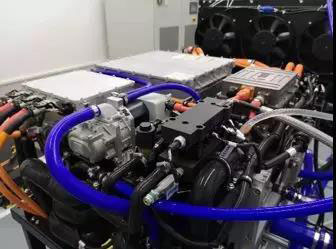

項目近期完成了100千瓦燃料電池發動機的研發與測試工作，現在完成了聯調并準備裝車，預計年底將在福田客車上測試。這臺燃料電池發動機的電堆功率達到137千瓦，凈功率超過105千瓦。除了空壓機，所有零部件都是國內配套研發，目前國產空壓機也正在技術攻堅，預計明年整套系統都可以實現國產化配套。
現階段，膜電極仍是燃料電池最具挑戰性的部件。通過之前幾年的技術積累，研究團隊預計再通過一年左右時間即可實現國產化。屆時，國產商用車大功率發動機的整個技術鏈和產業鏈就完整了。

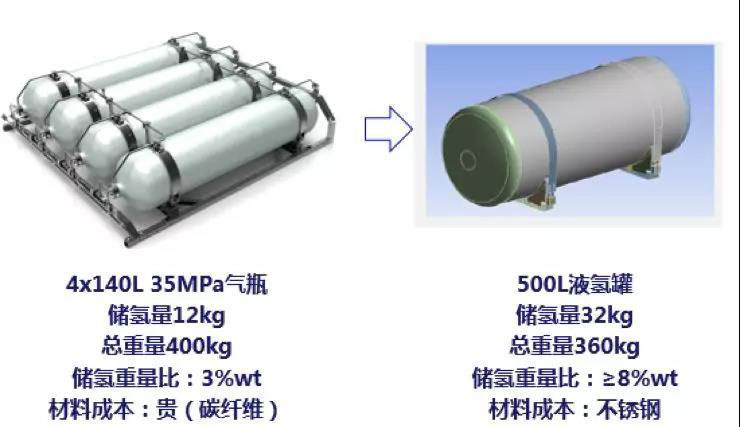

圖9 高壓氣氫儲供系統與液氫儲供系統技術對比
為滿足冬奧運營需求，動力系統方面進行了大量創新，包括燃料電池直驅構型，無動力中斷換擋雙電機驅動系統等。此外，系統匹配的動力電池也均完成了低溫性能驗證。在儲氫方面，70MPa三型瓶已完成樣品研制，正在進行認證。如果在今年年底或明年年初完成驗證，即可在張家口使用70兆帕進行示范，這是2020年冬天大規模示范應用的重要前提，也是為2022年冬奧會做技術鋪墊。
清華大學團隊還開發了500升液氫儲氫系統，目前剛完成液氫與燃料電池發動機的聯調測試。一個500升的液氫罐可以存儲32公斤的液氫，換算成70MPa儲氫概要用五到六個瓶子，在體積與重量方面液氫有非常大的優勢。

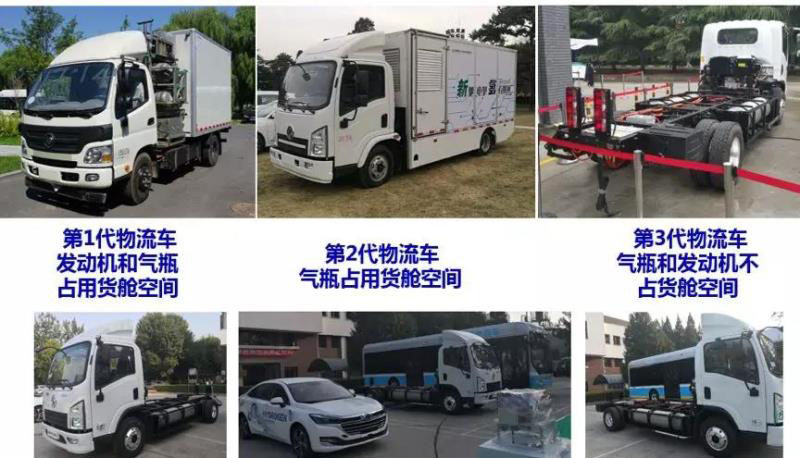

圖10 燃料電池物流車
在燃料電池汽車的核心部件——燃料電池發動機方面，清華大學和億華通密切合作，研發了多款燃料電池發動機產品，其重要性能指標已達到國際先進水平。如圖11所示，其特點是Smart and small（智能化和小型化），額定功率60kW的燃料電池發動機重量只有120kg，在體積和重量功率密度方面已超過了傳統柴油發動機水平。該發動機完全基于我國自主研發的零部件配套體系，是面向城市公交和物流的主流產品。下一代產品是將現有體積和重量功率密度再提高一倍，燃料電池系統的功率密度將達到1kW/kg、2kW/L的水平。

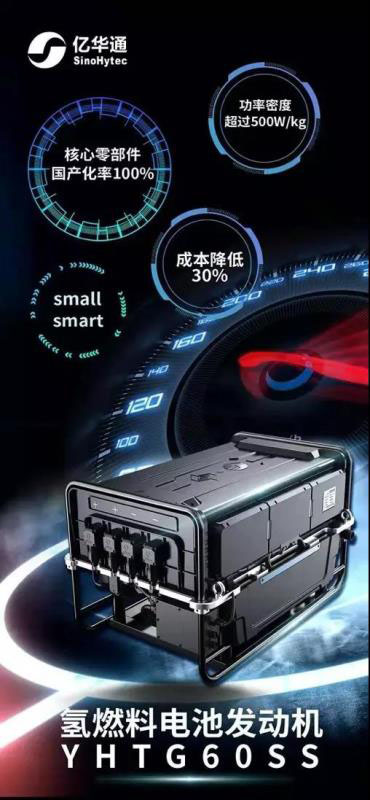

圖11 億華通發布的新一代燃料電池發動機
清華大學目前和豐田合作，成立了氫能燃料電池聯合研究中心，重點針對燃料電池的成本和耐久性兩個關鍵問題開展研究。在實車應用方面，清華大學團隊針對張家口環境，完成了客車整車綜合熱管理技術開發，進一步提高了整車效率，氫耗僅相當于國外示范車型的70%。同時，團隊今年完成了第三代物流車開發，整個燃料電池動力系統已完全不再占用貨艙空間，發動機、儲氫、電池、電驅動全部在底盤上，重量跟傳統柴油機的動力系統相當，續時里程在400~800公里水平。
在重卡方面，清華大學牽頭聯合多家企業和研究所，承擔北京市重點科技項目，研發35噸級和49噸級的燃料電池重卡。針對35噸級重卡，團隊目前正在進行總裝。團隊為此已攻克了100千瓦的大燃料電池發動機、60~100kg級別的大容量液氫儲供系統、國際先進的雙輪并裝輪轂電機驅動的電動橋。從國際范圍來看，目前全球只有清華大學團隊所研發的重卡動力系統同時使用這三項前沿技術，達到持續高速、高效率、低能耗和長續駛里程。一次加氫續駛里程達到800~1000km，整車重量和傳統柴油車相當，在動力系統關鍵技術方面已開始處于全球前列。目前項目研發進展順利，關鍵零部件已完成研發測試，正在開展整車集成，今年年底將開展測試和評價。

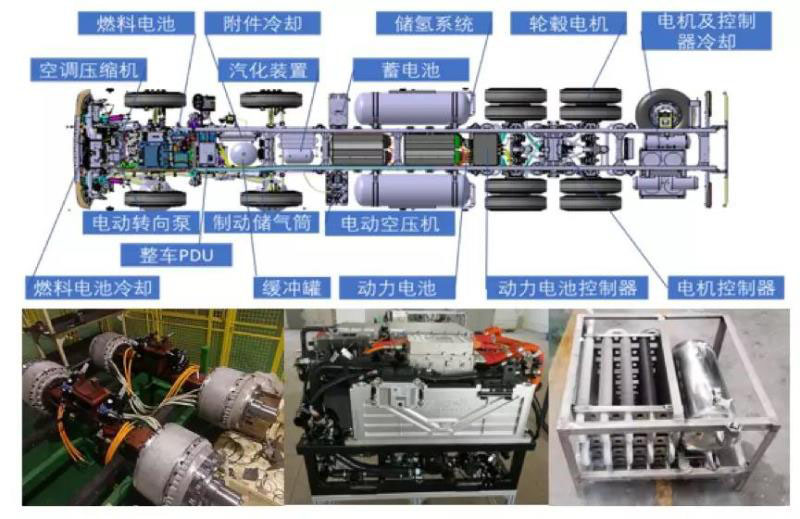

圖12 燃料電池重卡研發進展
燃料電池重卡所使用的雙輪并裝的輪轂電機的電動橋，把電機直接放在輪轂中間，去掉傳統驅動橋的主減速器、差速器等零部件，取消橋中間的“大鼓包”，直接象一根扁擔把輪轂電機電動輪串裝在兩邊，使得整個電動橋加起來比傳統的驅動橋重量還要輕，峰值轉矩超過18000Nm，傳動效率比傳統機械驅動橋高8~10%左右，在性能指標上達到了國際先進水平，屬于動力系統的革命性技術。針對重型卡車，在續時里程500公里情況下，燃料電池重卡動力系統的重量和成本將明顯優于純電動重卡，這也與國外的分析結果一致。未來，團隊將重點提高燃料電池系統功率密度，延長系統耐久性。

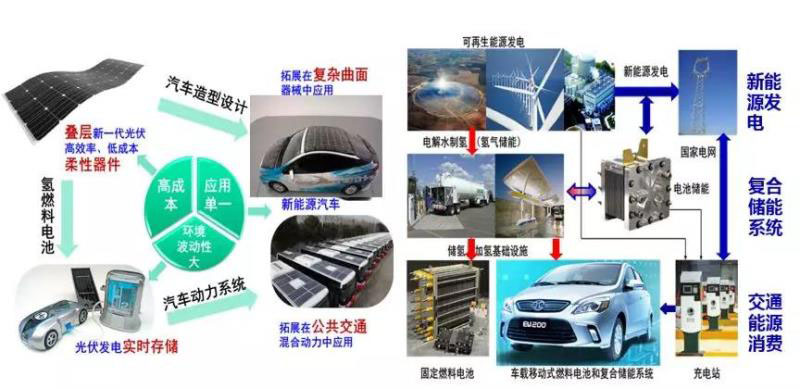

圖13 新能源汽車與可再生能源系統
目前，光伏發電已可平價上網，隨著光伏技術在戈壁、沙漠等場景大量應用，光伏發電加上電解水制氫具有巨大的發展?jié)摿?。氫能作為一種儲能技術，具有鋰電所無法比擬的大容量、低成本、長存儲周期等優點。未來光伏發電等可再生能源發電，再把電能給電動車充電或電解水制氫來儲能，使得可再生能源發電和制氫成為車用能源的生產基地。國家的交通能源體系也將由現在的柴油、汽油、煤油，通過天然氣過度發展到氫和電，逐步降低二氧化碳排放，實現能源可持續發展，以降低能源依賴進口的風險，走出一條有中國特色的應對氣候變化的新能源和新能源汽車發展之路。
