會議期間，沈陽沙爾特寶電器有限公司亞太區產品經理葉沛鋒分享了主題報告《從元器件的微觀看儲能系統的安全》，以下是演講全文：
葉沛鋒：謝謝大家，很榮幸，我們沙爾特寶是第一次參加這個會議，我們從元器件看看儲能系統的安全。
可能大家不太認識我們公司，我們沙爾特寶成立于1929年，總部在德國慕尼黑，主要從事軌道機車電器以及電子裝置的開發、制造、營銷和服務。有什么東西能用在儲能系統呢？高壓開關電器、直流接觸器，這可能是我們在每一種系統，BMS、PCS、電池包都有我們的東西在里面。
這是我們在世界不同的地方的子公司、辦事處。我們公司的歷史，因?yàn)槲覀儚?929年已經開始從事，主要是軌道跟電器行業的東西。我們一說軌道列車的行業，他們最重要的就是安全跟穩定性，所以我們也覺得我們的元器件我們生產的產品都是安全可靠的，這也是儲能系統大家以后必須很關注的東西，就是安全性、可靠性。
在我們的使用場景上面主要是四大類別，物料運輸、工業方案、軌道交通，現在德國那邊跟我們國內的同事在努力的就是新能源行業。我們在中央變電柜、燃料電池、光電系統、中壓安裝、儲能系統，都是現在我們公司很關注也是努力的方向。
我今天主要說的就是我們其中一個很大的類別就是接觸器，還有速動開關器。
我們的接觸器主要是用在一些直流系統，比如1000V到1500V，電流在150A到500A，大型直流接觸器也就是電壓1500V到3000V，電壓400A到2200A，我們的接觸器比較特殊的地方是什么呢，現在可能不同類型，不同技術方面的接觸器，它的拉斷能力和短路過載的能力可能沒有這么強，但是我們的接觸器因?yàn)橐郧岸际怯迷谲壍肋@種很嚴苛的工作環境之下，它的拉斷能力第一必須要很強，第二也必須要非常安全、非常的可靠，就算是在一些很極端的環境之下，它必須要能工作，也必須要能拉斷電源。
所以在這個東西里面我們應用的范圍是電動汽車，電池新能源，比如我們的儲能系統還有暖通空調系統、馬達接觸器，這個也是我們能應用的部分。
另外一個很強的優勢就是速動開關，主要是用在附助接點，還有軌道車門上面，你必須要很清楚的知道它的狀態，我們主要都是用速動開關。
其他的接觸器、電器也不是我們今天討論的范圍。作為一家德國公司我們的安全認證及可持續發展，比如不同類型的認證，還有環境保護要求我們也能達得到。
進入我們今天主要討論的范圍，直流電和交流電。可能在座有很多專家，也有很多比我懂的多的人，其實我最希望提出一個點是為什么我們要說這個東西，我們在不同的物理特性之下，都有出于不同的安全考量。在這里我有一個非常好的短視頻跟大家分享一下。它有一個負載連著一個開關，主要是兩個不同類型的電源，就是直流跟交流的電源。一個開關關閉，負載開始電流流過，開始發熱，節點打開，很簡單、很直觀。交流電大家可以留意一下，在開關節點可能發現接通、打開好像沒有什么。
留意一下交流電的狀態，如果同樣是220V的直流電會發生什么事情，同樣都是220V，一個是交流電，一個是直流電，打開的時候就是完全不同的情況出現了。當我們在說交流電跟直流電的時候，其實很不同的地方是什么，交流電電弧現象比較小，因?yàn)樗薪惶娓淖兎较虻奶匦?。直流電弧現象比較激烈，因?yàn)殡娏鞯姆较蚴菃我坏?，電弧有一個自我保持的傾向，所以當你在打開這個開關的時候就會發生這么厲害的情況。
我們說的電弧是怎么來的？高達兩萬度的能量，它使周邊的空氣離子化，你想拉斷拉斷不了，因?yàn)榘雅赃叺目諝庾兂蓪?dǎo)電性的了。不單單是能量，它產生的電場、磁場也會影響周邊的電子設備，比如在電池包里面的BMS、PCS都會發生這種情況。當一個直流的接觸器或者是一個直流的開關分?jǐn)嗟臅r候都會產生這種現象，主要就是在分?jǐn)嗟臅r候電弧的大小，除了電流電壓還有負載的電器的特性，電阻、電感、電容對于整個電弧也有很大的影響。

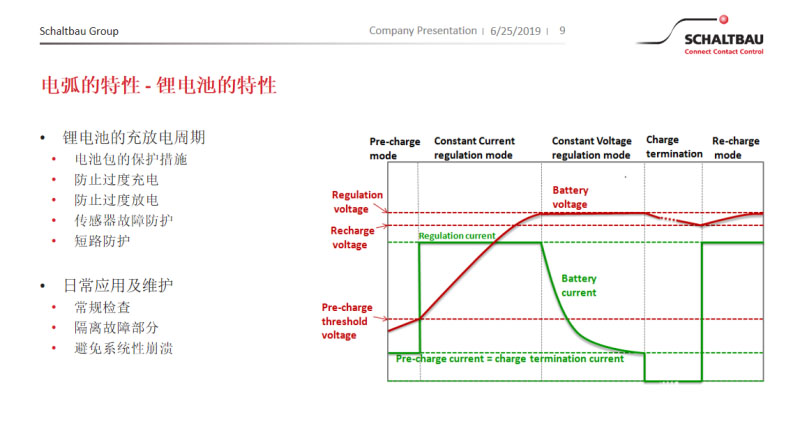

為什么我要說這個東西呢？其實在我們儲能系統里面，我們其中有一個用的比較多或者用的比較廣的就是我們的鋰電池，鋰電池的充放周期估計大家也很熟悉，在系統里面經常見到的保護、安全器件，熔斷器、斷路器也是我們經常提到的，怎么去選擇，怎么去交換。

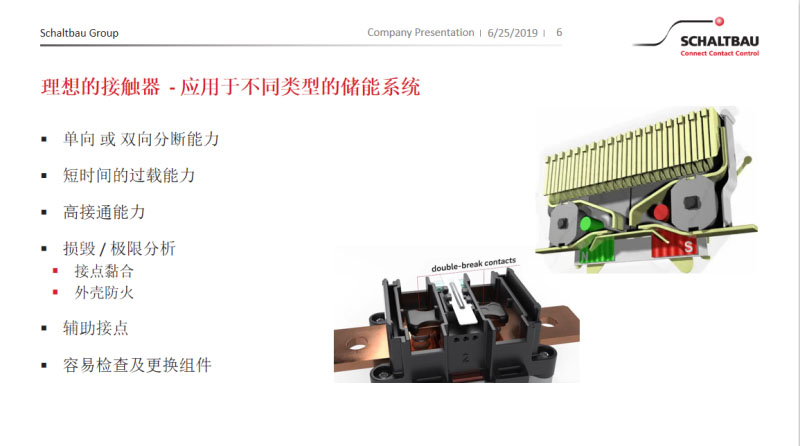

現在我們也看得到，接觸器的功能也在慢慢發生改變，以前我只是一個接觸器，開關，打開電源，閉合線路，就沒有了。但是現在其實我們也看得到，慢慢的越來越多，他納入安全的考量，為什么呢？電池的充放周期我們關注的就是電池包的保護措施、防過度充電、防過度放電，傳感器故障的時候有什么保護，短路防護。其實這個也影響到我們?nèi)粘５膽?yīng)用和維護，我們的系統怎么去維護，怎么去檢查有故障的部分。也避免變成系統性的崩潰，還有我們在軌道里面，在儲能系統里面也開始介入這個概念，所謂的TOC，有一些國外的案例我們會提到。其實作為一個儲能系統，我想找一個理想的接觸器，我希望它有一個雙向分?jǐn)嗟哪芰?，儲能系統必須有充電、放電的功能，如果他同一個接觸器，反過來它必須要求這個接觸器能夠達到兩個方向都能分?jǐn)嗟哪芰Α?
另外短時間的過載能力，來保護，確保它不會有系統性崩潰的問題。如果真的發生這個問題的時候，你最差的就是短路，其他所有的元器件都寫了，都沒有辦法工作了。還有外殼防不防火。其他的輔助接接檢查也是我們希望關注的一個點。
對于我們來講，我們對于這個接觸器這么多年的研究，怎么在大的電壓、大的電流之下怎么去分?jǐn)?，還有數據的模型，還有不同的測試，比如這是我們內部測試的一些效果，這是一些節點的分析，之后我們也可以再探討一下。
小型的接觸器我們會有這種比較小型的C310的設計，主要是針對現在的安裝環境越來越小，緊湊的安裝方法，當然它必須也能達到接通分?jǐn)嗟哪芰?，電流電壓，短時間的過載能力，現在的過載能力比較好，3000A一秒鐘都能夠達到。主要是針對小型的安裝，而且是電流比較小一點的，我們還有一種比較大型的接觸器，主要是用在儲能系統的PCS能量轉換系統里面，比如CT系列，都是滿載滿流甚至過載過流的時候它也能提供強大的分?jǐn)嗄芰Α?
我們主要是在國外不同的地方有一些案例希望跟大家分享一下。韓國有一些模塊化的電池包設計，正負極各一只接觸器，他們是想在短路發生的時候能夠隔離電池包，短時間的電流過載達到7000A，利用接觸器的高接通能力可以節省一只預充接觸器。
我覺得有一個很好的案例跟大家分享一下。曾經有電池發生短路之后，接觸器的主節點粘連。這個系統安裝在很偏遠的地方，如果真的出現一些問題的時候，很難找一個工程師去一個很遠的地方維護或者更換零件。維護也是我們其中一部分的成本，所以我們說總的運行成本也必須要考慮，如果真的發生事情的時候，元件能不能不用更換的情況下還是能提供持續的工作。
有客戶用一些我們大型的接觸器做測試的工具，我也覺得很厲害，他們曾經給我一個圖片，電池包很小，為什么要用大型的接觸器？他們在內部也做很多不同類型的試驗，需要一些大型的接觸器，比如說在滿載滿流，過載過流的情況下測試他們的電池包在極限的情況下稍微熔掉之下會不會出問題或者發生什么問題。
這幅圖是我上個星期拍的。為什么突然找我們，他們在內部測試的時候，他們發現在元件里面有潛在的風險，元件的失效情況，就是主接點粘連，如果真的起火了，你的東西有沒有良好的防火能力。
我在國內也有一些合作的廠家，但是現在因?yàn)槲覀兊暮贤虿荒芡嘎端拿郑抑荒苷f他們也有類似的想法，類似的設計，在不同的應用場景里面。最后這個我也想跟大家分享一下，韓國上一年發生了不太好的事情，因?yàn)轫n國那邊他們的安裝還有儲能系統的普及性也比較大，前兩天我看得到，韓國政府已經公開了調查報告的內容，儲能系統事故及安全考量方面主要分成四個部分，電擊保護系統不良，運營操作歡迎管理不善，安裝疏忽，還有儲能系統集成控制保護系統管理不善。從其他國家的事故和發生過的事情，我們也希望能找得到我們可以學習的地方。
這是我從另外一個報告上面拿出來的一句話，我覺得非常好，跟大家分享。我們的儲能系統本質上真的不是一個安全的東西，我們很難統一單一技術的手段消除危險，還需要不同的方向，不同的方案，電壓、電流、信息安全等綜合措施去預防我們使用的風險。
