中國儲能網訊：6月19—20日，由中國化學與物理電源行業協會儲能應用分會聯合江蘇省電機工程學會、全國微電網與分布式電源并網標準化技術委員會、中國能源建設集團江蘇省電力設計院有限公司等單位聯合召開的“第三屆全國電網側暨用戶側儲能技術應用高層研討會”在蘇州市太湖假日酒店舉行。來自電網公司、設計院、系統集成商、電池生產企業、投融資機構等單位的280余位嘉賓出席了本次研討會。
會議期間，四川北控清潔能源工程有限公司設計院副院長孫蕾分享了主題報告《電化學儲能在電力系統的典型應用場景及工程分析》，以下是演講全文：
孫蕾：大家好，我是來自北控智慧能源的孫蕾，在公司主要負責儲能和設計院方面的業務。本次匯報的題目是《電化學儲能在電力系統的典型應用場景及工程分析》。
包括下面幾方面內容，是我們站在儲能行業的參與者和應用者的角度，對儲能技術和它的應用場景、商業模式的理解，分享給大家，和大家共同探討。
第一部分我們先介紹一下現代電力系統及電化學儲能的特征?，F(xiàn)代電力系統有哪些特征呢？站在儲能的角度我們認為主要有三個方面，第一個方面是電力系統的運行方式，電力系統時刻處于發電與負荷的動態平衡，這種特性決定了電力系統在規劃、設計、建設還有調度運行、控制方式上對安全穩定性、經濟靈活性有很高的要求，而且隨著經濟的發展還有特高壓電網的建設，國內中東部地區已經形成了受端電網，表現為大容量、大機組、遠距離傳輸，負荷密集這些特征，電網在運行管理過程中的實施平衡難度在不斷的增加。
第二，新能源的滲透比例在逐年增高，尤其以風能、太陽能為主的可再生能源，由于其隨機波動性和間歇性的特點，其調度控制會更加困難。這里有一個10%的歷史數據，是指新能源裝機超過10%以后會對電網產生明顯的沖擊。為什么說這是一個歷史數據呢？這個數據體現了我們在新能源發展之初所遇到的新能源被電網接納和接入系統的一些痛點。但是現在隨著新能源技術的發展和我們電網配套措施的完善，這個痛點也在由早期的接納和接入的問題向現在的消納和利用的問題在轉變。
目前很多區域或者省份的新能源電網配比已經完全超過了10%這樣一個比例，但是由于不同的電網架構不同，電源的形式不同，負荷的特點不同，不同的區域電網對新能源的高滲透比例所遇到的困境也是不一樣的，以華北電網為例，華北電網目前的調度存在的其中一個問題是早晚高峰調度問題，但是通過風電和光伏的典型的出力曲線我們可以看出來，基本上這兩種新能源完美的避開了早晚兩個高峰，在這兩個時段很難給電網提供有效的電源支撐。但是以西北某省的情況為例，這個省份新能源裝機風電和光伏加起來已經超過了40%的比例，但是在有功調節和頻率調節方面并沒有遇到太大的困難，因?yàn)樗麄兺瑫r又很高比例超過40%的水電機組的裝機，大家都知道水電機組的調節性能是非常優異的。他們遇到的問題由于網絡架構斷面的限制導致新能源消納的問題，同時水電還存在季節性的枯水和水電檢修，在這種情況下他們也會面臨到調峰的問題。
第三是電力需求，電網的高峰負荷在不斷增加，華北、華中、華東電力供需偏緊，部分省份高峰時段需要采取錯避峰措施，電網公司必須不斷投資輸配電設備的投入，導致整體電力資產的利用率偏低。解決這些問題，傳統的電網需要進行一些升級甚至變革。
這也帶來了電力系統發展的機遇和挑戰，我們總結主要包括以下三個方面。
第一，未來可預期的，電能將成為能源消費的絕對主體。
第二，電力系統也在不斷的演變，由現在的傳統電力系統向智能電網為基礎的電力系統，未來以智能電網為核心，能源互聯網并且與其他能量、物質、交通信息高度融合的綜合性能源系統。
第三，最終電力系統會向著清潔低碳、安全高效的能源體系來轉型。
這里就離不開儲能這項關鍵技術，建立了經濟高效的大容量儲能系統，可以實現用電和發電時空的解耦，可以起到負荷調節作用，在一定程度上可以緩解系統的峰谷差。同時儲能系統一旦形成規模，可以有效的延緩電網的建設，提高電網資產的利用效率，改變電力系統的建設模式，從外延的擴張型向內含的增效型來發展，所以我們現在比較關注儲能三個方面的關健詞，一個是存儲的介質、方式和方法，第二是儲能系統集成的思路，第三根據我們的需求，儲能的控制策略和應用場景。儲能為上述的問題提供了一個解決的途徑，同時我們也在逐漸構建起新的系統架構和運行的模式。

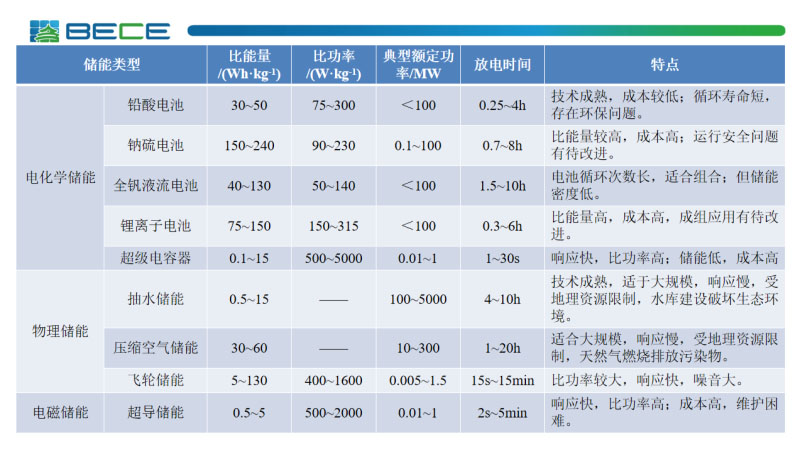

儲能技術的分類，物理儲能、電磁儲能、電化學儲能和相變儲能。這是它們的特性表，可能大家都比較熟了，通過典型的額定功率我們可以看出來抽水蓄能現在還是適合大規模建設，依然是現在儲能系統的主力軍。從比功率來看，超級電容占優勢，它的響應速度快，比功率高，所以大部分被用在電能質量的治理和電壓暫降的治理方面。從比能量方面來看可以看到鋰離子電池是占優的，同時因?yàn)殇囯x子電池的集成化和布點的靈活性，在電力系統儲能也得到了廣泛的應用。
電化學儲能有哪些特點呢？第一個特點還是靈活性與快速性，可以實現有功和無功快速雙向調節。以鋰離子電池儲能系統為例，鋰離子儲能電池在滿充到滿放的轉換時間是不超過一秒的，如果從設備級來看可以實現毫秒級的轉換，是火電機組的50到100倍。這種特性就決定了我們的儲能系統可以靈活的參加電力系統的調峰調頻調壓、備用和需求側響應的各種場景的應用。
其次電化學儲能系統還有個很重要的特點是不受地域的限制，它可以分散布置于電網不同的節點，集成化比較高，系統簡單，建設周期短，運輸業比較方便。
第二部分我們來看一下電化學儲能的發展和應用前景。這是全球市場的發展?fàn)顩r，下一頁是國內市場的發展?fàn)顩r，通過這兩個情況的展示我們可以看出來，抽水蓄能依然是現在儲能發展的主力軍，其次是電化學儲能，在電化學儲能當中鋰離子電池的儲能也是現在主流的發展方向。
這是我們匯總的2018年的一些明星的項目，我們可以看出來基本上也分為這五類，第一類是新能源廠站側的儲能項目，第二類是微電網的儲能項目，第三類是電網側的儲能項目，第四類是用戶側的儲能項目，第五類是電源側電力系統輔助類的儲能項目。
第三，我們來一起探討一下電化學儲能典型的應用場景。儲能技術是貫穿于電力系統的發電、輸電、配電、用電各環節，在不同的環節它們也發揮著不同的作用。根據美國能源部和電科院聯合出版的儲能手冊我們覺得它的分類還是比較合理清晰的，包括批發能源服務、電力系統輔助服務、輸電設施服務、配電設施服務、消費側能源的管理服務，每種服務下面又有不同的分支和應用場景。

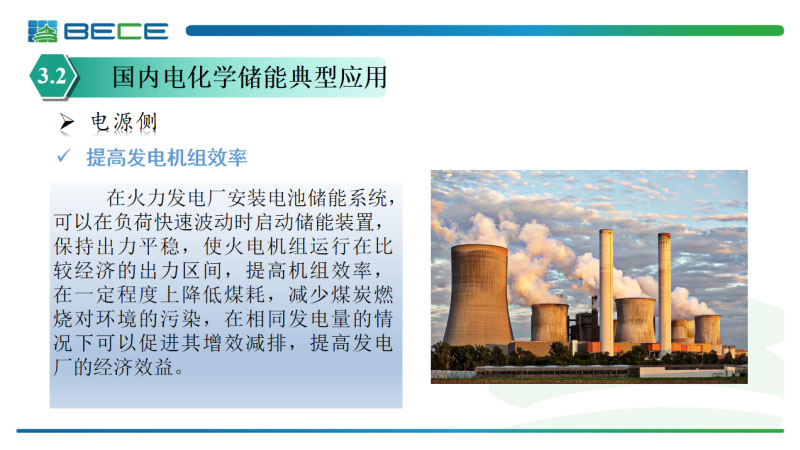

在國內電化學儲能應用在電源側主要體現在提高發電機組的效率，當負荷波動的情況下，我們可以很好的保持發電機組的輸出穩定，使發電機組運行在一個經濟的出力區間，提高機組的效率，降低機組的能耗，減少機組的排放，提高機組綜合的發電經濟效益。
第二個電源側的應用場景是優化和可再生能源的并網。目前可再生能源的特性我們剛才也說過還是消納和利用的限制的問題，如果在可再生能源廠站側配置儲能的話可以提高可再生能源發電輸出功率的可控性與電能質量，幫助風電、光伏能夠被電網平滑的接入，實現它發電的全額消納。

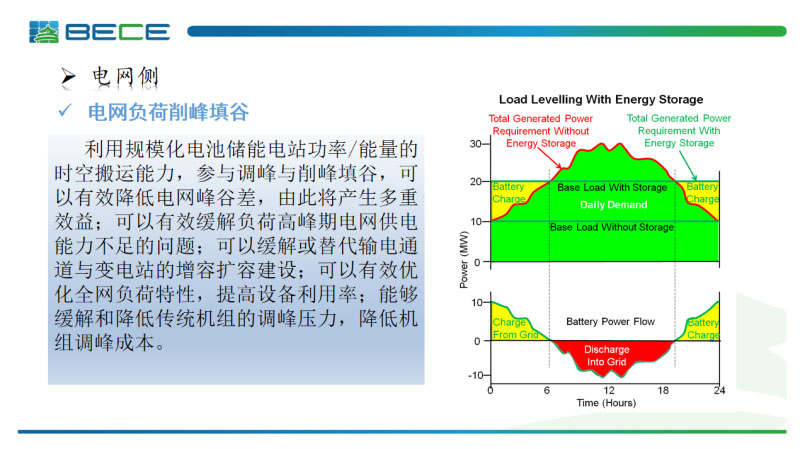

電網側的主要應用場景第一是電網負荷削峰填谷，利用的還是儲能系統的功率和能量的時空搬運能力，削峰填谷，一是可以實現峰谷差的套利，第二可以有效緩解負荷高峰期電網供電能力不足的問題，緩解電網的擴建增容的問題。同時我們可以優化電網的負荷特性，提高設備的利用率，最終還是降低傳統機組的調峰壓力，降低我們的調峰成本。

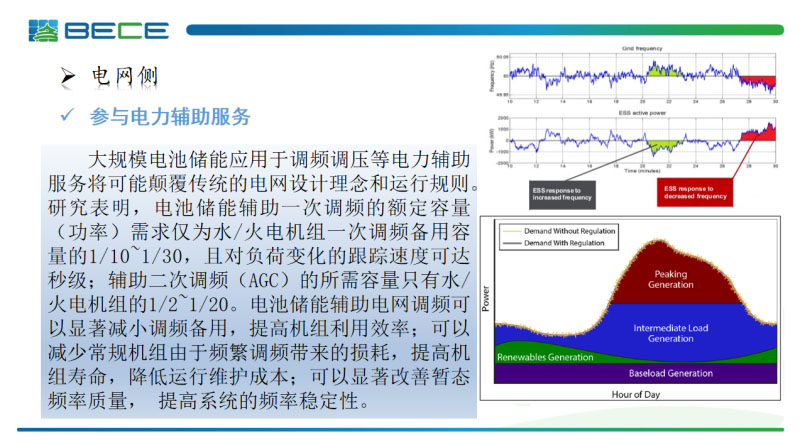

第二個電網側應用是參與電力系統的輔助服務。電池儲能系統的一次調頻容量是水電或者火電容量配置的十分之一到三十分之一，而且系統的負荷跟蹤速度可以達到秒級。參加輔助二次調頻所需的容量是水電火電機組的二分之一到二十分之一，電池儲能系統參與電網的輔助調頻可以顯著減少系統調頻的備用容量，提高機組的利用率，同時可以避免機組頻繁的調節造成的損耗，降低機組的運行成本，也可以顯著提高整個系統的暫態頻率質量。
第三個應用是輔助暫態穩定緊急控制。電池儲能電站是一種優質的暫態穩定緊急控制資源，能顯著提高電網暫態安全穩定性，如果配置于受端，當受端電壓發生波動的情況下可以提供一個緊急的無功支撐，保證受端電壓的暫態穩定性，同時它也可以提供一些有功的支撐，在受端受到干擾的情況下可以緩解機組的減速，減少切負荷的量。當它配置于火電機組側的時候，可以在嚴重大干擾的時候作為一種負荷去吸收能量，起到電氣制動的作用，緩解機組的加速，提高了系統暫態同步的穩定性。
第四個應用是優化分布式發電并網，增強可再生能源的可調度性。大家都知道一些分布式的光伏項目一般都處于負荷的末端，資源的隨機性、波動性、間歇性以及一定數量的電力電子設備的接入，會對末端負荷的母線的電壓和電能質量產生一些干擾，儲能系統的接入會平抑或者是降低這些干擾的發生，同時將我們的儲能與分布式作為一個整體的系統配置，在一定程度上可以保障我們的分布式能源在輸出功率上可調，從而使整體系統具備一定的可調度性。
用戶側的應用，在用戶側負荷接入電池儲能電站，一個是可以削峰填谷，降低用戶綜合的用電成本，同時可以節省容量投資，確保電能質量，提高用電的可靠性，主要包括三個方面，主動需求響應、改善電能質量、備用電源。
新型的供電網絡，微電網。目前主流的微網技術分為并網型的微網和離網型的微網。離網型的微網由于電源的復雜性還有負載的復雜性，所以它的技術難度更高，在我們做規劃設計包括我們項目實施過程中我們發現，我們剛才所提到的一些削峰填谷、輔助調頻、輔助調壓、平滑出力，包括我們研究很多的多級并聯在微電網的場景都得到了充分的利用。智能微網我們認為是目前階段儲能系統做到一機多能的集中體現。
綠色交通領域方面將電動汽車的充電站、換電站、儲能站和電池梯次利用進行多功能融合。體現在實際項目層面，目前主要是高速公路的快充站，實現了光儲充一體化的結合，真正實現了綠色能源和綠色出行。
國外電化學儲能一些應用的探索，其中有部分場景在國內還沒有商業的應用，但是在全球范圍內有一定實踐的經驗。以澳大利亞特斯拉的項目為例屬于典型的電源側備用管理的應用，芝加哥屬于電網側延緩輸變電設施升級的典型應用。意大利這個是一個儲能系統的綜合應用案例，它可以進行模式的切換，參加一次調頻、二次調頻、系統備用，減少電網的阻塞，優化潮流分布等多重任務，實現了資產的多重效益。
最后看一下北控公司自己的工程實踐。我們選了幾個比較典型的項目，包括新能源廠站側的西藏羊易光儲項目，電廠側輔助調頻項目是山西長治儲能調頻項目，光儲充結合的是力信能源鎮江產業園的光儲充微電網項目，與電力市場結合是我們在澳大利亞南澳洲的Whyalla的光儲項目。
先看一下用戶側儲能項目，這個項目位于北京的世貿天街，裝機容量1.4MW，4.2MWh，已經被朝陽區政府認定為政府重點工作項目，采用削峰填谷的形式，達到商業化的節能用電。
山西長治熱電儲能聯合調頻項目，配置9MW，4.5MWh，在項目的執行過程中通過不斷的優化系統、優化策略，從而提升我們系統的響應時間、響應速率還有它的精度。目前我們整體系統所達到的調頻的性能參數指標基本上與我們投資之前所核算的邊界參數指標吻合。同時這個項目在試運行的過程中我們也遇到了一些問題，其中就包括與火電廠大容量負荷互擾的問題，我們也是通過一些策略的調整，消除了電廠對我們儲能系統的一些顧慮，同時我們自身的性能也得到了一些提升。
微電網是鎮江力信工廠光儲充結合的項目，6.55MW的分布式光伏，10MW、40MWh鋰電池儲能系統和7套充電樁，可以隨時參加需求側的響應。

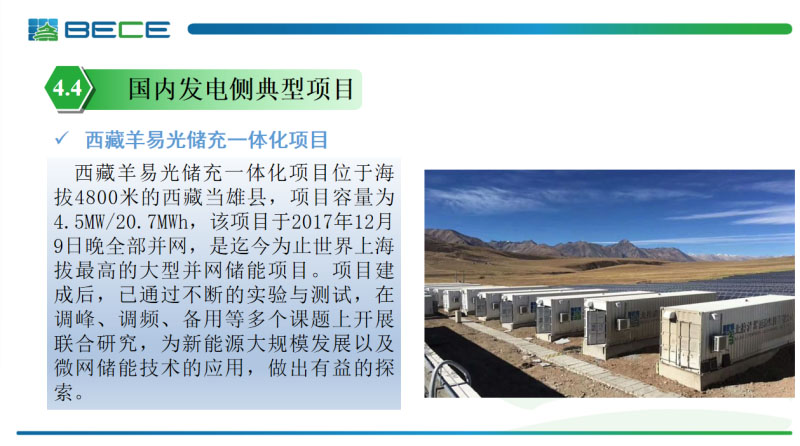

西藏羊易的儲能項目是我們公司目前海拔最高的儲能項目，主要采用鉛炭電池和磷酸鐵鋰電池，通過不斷的試驗與測試，在調峰、調頻、備用等多個課題上開展聯合研究，為新能源大規模發展以及微網的儲能技術的應用做了很多有益的探索。
最后一個是澳洲的Whyally光儲項目，包括三期，光伏18MW，一期已經投運，二期和三期也在執行當中。這個項目因?yàn)槲覀冊陉P(guān)口容量一直控制在5兆瓦以內，所以我們的光伏電站是一個非調度電站。澳洲的電力市場又是一個電價波動的市場，它會隨時存在發生負電價的情況，所以我們會根據電力市場的波動，隨時調節我們的新能源出力。未來隨著儲能系統的完成和我們EMS系統的改造升級，它可以自動的跟蹤澳洲市場的電價的變化，來實時調節光伏的出力和儲能的出力，并進行功能的切換。
我的匯報到此結束，謝謝大家。
