中國儲能網訊：6月19—20日，由中國化學與物理電源行業協會儲能應用分會聯合江蘇省電機工程學會、全國微電網與分布式電源并網標準化技術委員會、中國能源建設集團江蘇省電力設計院有限公司等單位聯合召開的“第三屆全國電網側暨用戶側儲能技術應用高層研討會”在蘇州市太湖假日酒店舉行。來自電網公司、設計院、系統集成商、電池生產企業、投融資機構等單位的280余位嘉賓出席了本次研討會。
會議期間，國網江蘇省電力公司經濟技術研究院規劃評審中心劉國靜分享了主題報告《江蘇電網側儲能規劃應用研究》，以下是演講全文：
劉國靜：大家好，我報告的題目是《江蘇電網側儲能規劃應用研究》。
報告主要分為四部分，首先是儲能發展定位。2019年國網公司提出了三型兩網的建設戰略，對于儲能來說，我們認為儲能在三型兩網建設中也有很大的意義，對于建設堅強智能電網來說儲能能夠提升傳統電力系統的靈活性、經濟性和安全性，它是堅強智能電網的重要組成部分。對于泛在電力物聯網來說，就像本次論壇說的用戶側儲能，現在江蘇的用戶側儲能規模也比較大，還有電源側、電網側的，用互聯網+儲能的方式聚合形成虛擬電廠，也是泛在電力物聯網重點探索方向之一。
在電網公司層面2019年初的時候國網公司發布了《促進電化學儲能健康有序發展的指導意見》。對于用戶側儲能提出來的是要支持客戶側儲能的發展，做好客戶側儲能并網服務，并且要引導客戶側儲能合理的布局。現在客戶側儲能主要是通過峰谷電價套利的模式來運營的，但是在電網的某些地區可能它的峰谷差和電價之間是相反的，有可能晚上的是負荷高峰，在這些地區來布局用戶側儲能其實對電網運行是增加了調節壓力的，所以說這里面對于用戶側儲能如何布局其實也是需要加強規劃管理的。
對于電網側儲能主要提出來是要加強儲能和電網的統籌規劃管理，在電網規劃里面把儲能作為一個可選的技術方案來進行綜合的比較認證。
這里面還特別強調了電化學儲能和抽水蓄能的關系，可能在短期來看或者在一定時期內抽水蓄能肯定還是系統級的最主要的調節手段，但是也提出來隨著電化學儲能的發展可以動態的調整電網和抽水蓄能的規劃。
對于江蘇公司來說，2018年10月份發布了江蘇公司的儲能指導意見，明確了各個專業部門在儲能項目建設中的職責分工還有主要的研究方向。
這個圖是江蘇公司儲能的工作進展情況，首先是2017年底的時候開展了儲能的調研，2018年4月份開始了鎮江項目前期的論證工作，到2018年7月15號整體并網投運。鎮江項目以后江蘇公司也在總結鎮江項目的經驗，編制了新的儲能電站的模塊化設計方案，對關鍵設備的技術規范書，并且通過了中電聯的評審，還有一些科技項目的工作，各個方面都在開展。
第二是電網側儲能規劃設計研究。江蘇電網側儲能規劃設計的思路，現在江蘇電網抽水蓄能的規模總體來說還是比較有限的，現在已經投運的是260萬千瓦，十四五初的時候510萬千瓦的規模，抽水蓄能的占比還是比較小的。近年來江蘇電網區塊來電和新能源發展的比較快，區塊來電和新能源可調節性比較差，增加了江蘇電網省內的調節需求比較大。
對儲能來說，從全網來看主要是保障安全、促進新能源消納和提高系統綜合能效幾個方面。規劃布局主要是考慮在特高壓直流近區、新能源高滲透率地區和負荷中心區。
對于安全來說主要是利用電化學儲能的毫秒級響應，現在特高壓直流閉鎖以后相當于江蘇電網失去了一個大電源，需要一個功率的支撐，現在是通過可熔斷負荷，通過毫秒級的切，但是這個規模也是比較有限的，現在江蘇已經接進來260萬千瓦的毫秒級的可中斷負荷的響應資源。儲能本身就是可以實現毫秒級響應資源的，這是擴充源網荷儲系統的一個重要的方面。
對于遠景來說，現在電網里面煤電、火電機組占比比較高，到遠期的直流來電或者新能源，非旋轉的電源還有負荷側的直流負荷，可能會造成大系統的轉動慣量的減少。利用儲能虛擬同步機這種技術或者儲能頻率調節的技術，給大電網提供支撐。
在新能源方面，江蘇現在雖然相對于西部省份沒有出現大規模棄風棄光的現象，但是省內的新能源消納壓力還是比較大的，主要也是由于蘇北的新能源比較多，但是負荷相對比較少，江蘇的負荷主要在蘇南。從全網來說，蘇北的新能源輸送到蘇南的負荷中心有一個過江斷面的限制，如果增加過江斷面的通道的話投資是非常大的，而且廊道的資源也是比較有限的。
另外在國慶節的時候，電網的調峰壓力比較大，存在一定的調峰缺口，也是需要通過儲能的方式來增加電網調峰的能力?，F(xiàn)在除了儲能以外江蘇也在做負荷的填谷需求響應，現在儲能和需求響應一起豐富了電網消納新能源的能力。

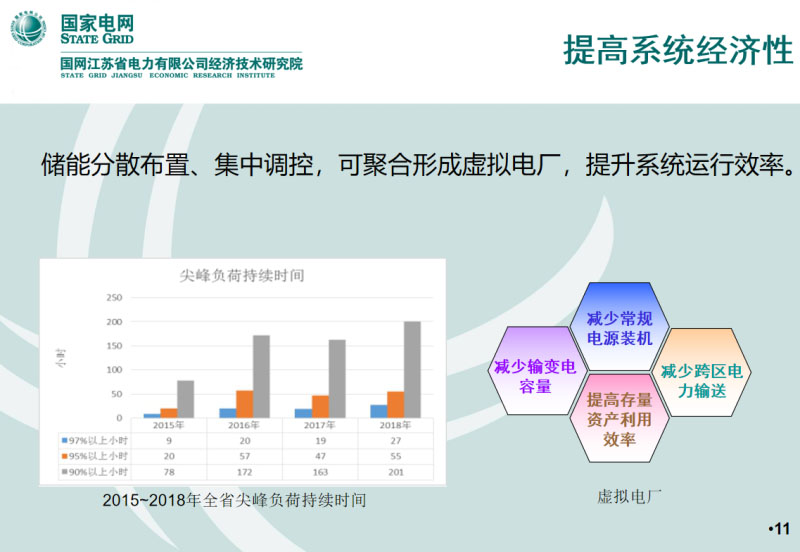

江蘇的尖峰負荷比較明顯，2015和2018年的尖峰負荷持續時間，全網負荷在97%以上的持續時間全年只有20多個小時，江蘇大概300多萬千瓦。但是為了滿足這300多萬千瓦它需要建電源和電網投資比較大，另外它在其他時段的利用效率比較低，造成投資的浪費。
對于儲能來說，下面這個圖是儲能來滿足尖峰負荷效果的說明，這個圖是一個典型的早上9點到晚上23點的尖峰負荷的曲線，可以看出來它的負荷是早晚兩高峰，特征比較明顯，兩條紅線之間的300尖峰負荷它的持續時間其實是比較短的，如果用儲能來搬移電量，對儲能的容量需求不大。儲能的投資其實主要是和兆瓦時和容量有關系，如果持續時間比較短通過儲能把它搬移掉，其實投資不是很大。下面需要它搬移的電量增大以后可以通過抽水蓄能，調峰燃機或者其他可調節電源來進行資源組合，實現自上而下的資源調節，不像傳統的方式只通過建電廠或者建線路來滿足調峰手段，兼顧系統里面能量型和功率型協調的發展，應用了儲能功率調節的作用。
這是在電網儲能選址考慮的幾個要素，首先要發揮儲能項目的作用，剛才說的特高壓近區，以及新能源高滲透地區。
對于確保安全，選擇在選址階段主要也是要確保周邊沒有居民區或者其他的環境敏感點。還考慮到消防站的距離或者它能夠到達的時間。
另外是大小適宜，現在可用站址主要還是考慮做容量相對比較大的，電網側儲能需要功率支撐，太小的話太分散，對于電網調節或者聚合調度壓力比較大，增加了它的困難。隨著以后的儲能能量密度提高以后還可以在小的場地上繼續用。
另外是接入條件良好，接入距離是有要求的，因?yàn)榫€路上的電壓損耗如果太長的話可能是滿足不了的。
電影側儲能的效益分析這也是各方比較關注的點。我們主要是從三個方面來考慮的，首先是安全效益。像特高壓的支撐，相當于替代了原來的可熔斷負荷的投資，原來是要把光纖接入到用戶內部的，這些光纖投資還有終端投資是比較大的，那么我可以建一個集中式的容量比較大的儲能電站。
另外儲能PCS還可以作為一個動態的無功支撐的。相對于削峰填谷組合，建了儲能以后，做電網規劃根據容載比做平衡的時候，相當于負荷就小了一部分，為了滿足同樣的容載比或者滿足同樣系統備用的情況下可以少建一部分電網，少建一部分電源。另外對運行效率，儲能可以參與大電網的優化調度，降低煤耗，促進新能源的消納。
設計的話在鎮江項目的基礎上編制了國內首套《電網側儲能電站關鍵設備技術規范》，對設備技術有了明確的規定。另外編制了《電文側儲能電站模塊化典型設計方案》，目標是打造高安全、長壽命、低成本的儲能電站。
按照前面的典型設計方案，相對于鎮江的項目更加安全，提出了三級防護體系。儲能安全現在也是在不斷的進步，還在不斷研究的過程中。一級防護主要指的是在儲能預制艙層級，加上了氣體探測器。另外是用BMS系統和消防系統的聯動。
二級防護主要是消防隔離，一旦預制艙發生著火以后怎么防止事故的擴大，這里面有預制艙之間的防火墻還有道路，另外就是放設備的房子都可以形成隔離，最后用水消防系統做一個最后保底的消防措施。
對于省地來說，左邊這個圖是鎮江的建山儲電站的圖，每個預制艙都是分開的，單體電池艙容量增加，選用了大容量的PCS，減少了變壓器的數量。
對于關鍵設備，在關鍵設備技術規范書里面對電芯容量以及BMS系統的監測范圍都有明確的要求。另外對于PCS的無功調節能力，通過PCS來替代SVG的功能。
儲能的工程實踐，首先是鎮江項目，這個大家也比較清楚了，是為了提高供電能力的，總共是101MW和202兆瓦時。2018年迎峰渡夏期間主要是以兩充兩放或一充一放運行模式參與高峰調節的，有效緩解了鎮江東部的供電壓力。另外是在調頻里面，現在鎮江項目已經接入江蘇的AGC了，調頻的響應速度更快，是常規同容量火電機組的50倍，調頻質量也比較好。

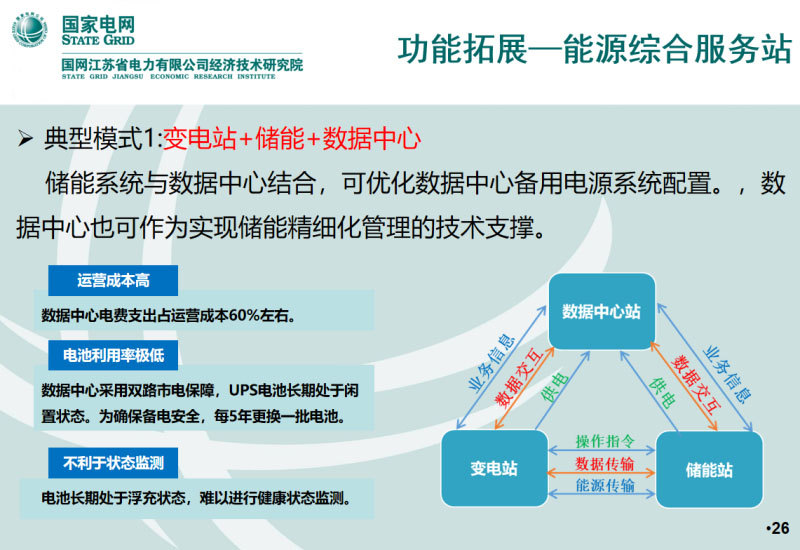

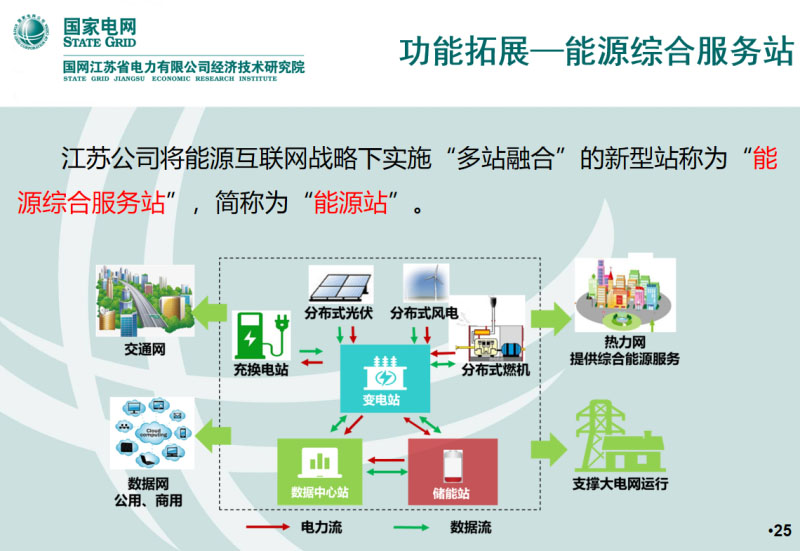

我們現在正在做的另外一個研究是關于三站合一的，2019年國網公司提出了三站合一的研究，江蘇公司將能源互聯網戰略實施“多站融合”的新型站稱為能源綜合服務站，簡稱為能源站。如果用了儲能的話，相當于可以考慮用儲能來替代UPS的電池。
另外還有可以充換電的，把換電占換下來的梯次電池作為儲能電池，這幾種模式里面儲能是一個核心。另外儲能是給它一個可可靠性供電的作用給數據中心做一個互補。
展望分析，有幾個建議。第一，有序開展試點示范?，F(xiàn)在儲能也是世界各國研發創新的關鍵領域，通過試點示范來加強儲能各個方面的研究，增加儲能技術的核心競爭力。
第二，加強統籌規劃。不管是用戶側儲能還是電網側儲能，為了發揮它實際的效果，還是要從源頭上，從規劃管理方面要把它統籌好，避免儲能的無序布局造成不利的影響。
第三，完善市場機制。儲能后續還是通過市場機制。在輔助服務層面，因?yàn)閮?chǔ)能調節功能是比較好的，建議能夠優化一些輔助服務的品種，能夠發揮儲能真正的價值，如果簡單的把儲能和常規的AGC來類比的話，現在這種模式可能不能很好的體現儲能的作用。通過市場機制來完善儲能項目的市場環境，促進儲能的發展。
謝謝大家。
