張云：各位領導專家，大家上午好！很榮幸能夠代表公司給大家做電化學儲能智能控制、安全運維技術應用。我今天匯報的內容分為四個部分，分別是儲能控制運維領域亟待解決的問題、智能控制與安全運維方面的探索和沉淀以及對公司儲能產品與實踐的簡要介紹。
亟待解決的問題
近幾年，公司以規劃設計服務商、設備供應與系統集成商、運維服務商、投資運營主體等多個角色廣泛參與到了儲能的建設與運營活動中。2018年到19年，公司參與建設了江蘇與湖南的電網側儲能的項目。
在這過程中，我們深刻體會到當前的儲能系統在監控與運維領域，存在以下幾個亟待解決的問題。
1，儲能系統規模日漸龐大，從長旺到芙蓉，儲能站的數據量從6萬直接上升到了30多萬，江蘇正在建設的南京江北與昆山兩個儲能站容量將達到上百兆瓦，數據量預計能達到120萬，在江蘇鎮江項目安調過程中，不少站點出現了系統采集處理遇到瓶頸的問題，面對百兆瓦級的儲能站，當前架構難以滿足其全景監視控制需求；
2，電網公司快速拔高儲能各子系統在自動化領域的建設標準，第一個站用MODBUS，第二個站用61850 mms，第三個站應用61850 Goose,能量管理系統的功率控制模塊成為效率的瓶頸；
3，能量管理系統屬于自動化專業管理，電池與變流器等本體運維的專業管理部門缺少相應的工具，主要依賴巡視、報警故障處理等被動運維手段，外包駐場運維成為常態；
4，缺乏運行數據的積累，無法把控儲能系統損耗、故障、衰減等趨勢，數據在站端產生就產生了，一年以后就被滾動覆蓋了，這些數據最后沒有產生價值。
公司做了大量實踐和沉淀，力圖能夠解決上述問題。
智能控制技術
面對海量數據處理的問題，我們將實時庫拆分成若干個區域，每個區域均有獨立的采集、處理、計算、存儲進程。
通常情況，電力網絡（并網線路、母線、儲能進線、箱變、站用變等其它負荷、公共測控相關數據）為一個分區，儲能單元大約30MW（30W數據點）為一個分區。
模型分區服務負責協調分區的范圍與邊界，邊界數據在分區之間進行在線交換。如變流器交直流接觸器的狀態、電池直流開關的狀態將作為邊界數據同步到電力網絡分區，支撐網絡拓撲著色等應用。
各項基于實時庫的應用通過總線的代理獲取實時數據，實時庫分區對應用完全透明，主備服務器之間在線同步數據。
總結起來就是實時庫分區處理，邊界數據在線交換、應用數據融合。
實時庫分區處理的技術，充分利用多核服務器的計算資源，僅使用1組PC服務器即可支撐百兆瓦級儲能站的全景采集與監視，大幅度節省了服務器、系統軟件、屏柜、場地、電源等投入。
跨節點數據交互及跨進程交互均十分精簡，在任何情況下不產生數據積壓，充分保證了應用與控制的實時性。
因為項目需要，我們在權威檢測機構進行了性能專項檢測，可以看到在每秒數萬條事項的雪崩環境下，系統CPU負荷很低，數據變位時延依然優于各項標準。
同時，系統平臺保持堅強可靠，在雪崩條件下進行切換、N-1故障，數據均無擾動。
功率電壓控制方面，電池儲能系統本身就具有響應速度快的特點，因此能量管理系統中的AGVC子站的效率對整體指令跟蹤的性能有重要的影響。
AGVC子站在進行調節時，需要獲知全站的運行狀態。其中：
?-電力網絡狀態：儲能進線斷路器狀態、有功無功等量測狀態以及站用變的狀態
?-拓撲狀態主要是母線分段開關及并網線路狀態
?-變流器狀態主要包含：事故告警與閉鎖狀態、工作模式、以及當前充放功率等
?-電池堆狀態主要包含：事故告警與閉鎖狀態，SOC、可充可放、空調消防狀態等
?-通信狀態主要為各項控制子對象的網絡狀態

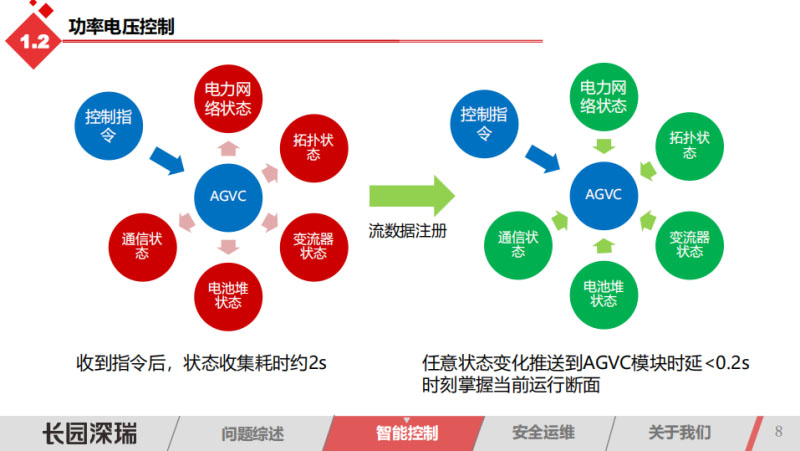

傳統方式的AGVC子站在收到控制指令以后再收集這些信息，對20MW左右的儲能站來說，這個過程會長達2秒。這種設計在面向爬坡速度低的逆變器、風機等電源時，效率上并不會有大的問題，但直接應用在電池儲能上，其毫秒級響應的特點就被浪費掉了。
因此，我們將數據的請求改為流方式的注冊與推送，任意狀態變化推送到AGVC模塊時延<0.2s，時刻掌握當前運行斷面，保證控制的速率。
通過流數據推送的拓撲狀態，可以快速更新AGVC的運行方式。
如一個的單母3分段的儲能站，出線斷路器與分段母聯的狀態會直接影響AGC和AGC控制對象的閉鎖狀態與控制能力。
?-第一種運行狀態：兩個分段開關均為分位，處于分段運行狀態，此時分別計算3個AVC控制對象的電壓控制能力，如可增無功與可減無功，AGC子站的有功充放電能力完整；
?-第二種運行狀態：出線2斷路器斷開，同時1、2分段母聯置為合位，此時出線2的AVC控制對象閉鎖，它的控制能力將轉移到對象1，AGC子站的有功充放電能力完整
?-第三種運行狀態：出線2斷路器斷開，同時1、2分段母聯也處于分位，此時出線2的AVC控制對象閉鎖，分別計算1、3個控制對象的電壓控制能力，AGC與AVC的控制能力均降低
在執行AGC指令時，為了能夠得到更好的精度、提升可用率與經濟效益，我們也實現了一些優化控制策略。
?-損耗修正控制:對站用損耗、變壓器損耗、集電線路損耗進行補償，疊加歷史數據預測當前指令對應的損耗加以補償，并根據實時采樣持續修正，利用變流器長時10%超額運行的能力補償滿放損耗
?-SOC加權控制：為了保持各電池堆容量的一致性，采用SOC加權，差異化控制每個電池堆充放電功率，如放電時，高SOC的儲能單元的放電功率會適當高一些，
?-經濟優化控制：在拒絕執行指令遭受罰款、立即響應指令取得收益、防止電池深度充放電折損壽命三者間取得平衡。
這是我們其中一個項目上調度主站視角的AGC隨動曲線，其中黃色曲線是調度指令，綠色的并網點有功，可以看到指令的跟隨幾乎重疊。隨動時延約3s，精度<1%，AVC調節時間<5s，一般2輪即可調節到位。
AGC隨動時延大部分在協議轉換上（MODUBS轉104），以后儲能站的設計普遍拔高，全面采用61850 mms，控制速度進一步提升。
能量管理系統AGC模塊自身，在百兆瓦級儲能測試環境下，有功與無功控制時延小于0.2秒。
智能運維技術
通過儲能項目的咨詢、建設運營，我們發現有多個主體需要采集儲能站的各項信息。電網公司一側主要有：
?-省調水新處
?-設備部，是運維的主要歸口部門，智輔中心將在各個地市建設，其中儲能站直流側的全量信息采集是其中一個重要部分
?-省電科院，基于電網調度與運檢業務支撐的目的
投資主體主要是：
?-電網側儲能的投資主體，如省綜合能源服務公司；
?-電源側儲能的投資主體；
?-用戶側儲能的投資主體。
各主體均強烈希望能夠得到全量的數據，以支撐起其自身科研、運維、考核評價等業務。
目前電力系統遠程數據傳輸主要有兩種方式：電力規約與E文件。
電力規約適用于廠站與調度中心通信，主要依賴點表進行約定，不能自描述，錄入與調試困難。單鏈路承載數據量有限，104單鏈路大約能支持25000個數據，只能支撐2MW電池信息的傳遞，大型儲能站可能需要數十個鏈路。自定義擴展困難，以104為例，無標準歷史數據傳遞ASDU，私有擴展缺乏普適性
E文件適用于調度中心系統之間簡單數據交換。E文件同樣沒有模式文件，格式同樣依賴約定。行列模式，不支持增量信息傳遞，帶寬成本高，擴展困難。
綜合起來看，目前兩種成熟協議均難以適用儲能站的場景。
因此，從自描述、高效、易擴展、安全四個方面綜合考慮，我們采用了REST接口+JSON的通信方式。其中JSON分為兩個部分，靜態描述與動態數據。
靜態描述JSON類似于智能變電站的SCD文件，當然結構非常簡單易讀，提供全站所有設備數據模板及其實例、相關的報警限值、一二次設備對應關系等描述。既適用于智能設備，也適用于電度表等非智能設備。站端在完成模型與數據調試后，離線提供描述JSON到運維數據平臺。
動態數據JSON類似于電力規約，描述帶時標的數據，支持召喚與突變。描述JSON充分擴展了標簽的描述能力，可以描述通用變位、SOE、數組類型數據、補招數據以及數據質量位等。
同時，在傳輸過程中采用gzip壓縮，整體帶寬占用相比電力歸于沒有顯著的增大。
最后，信息子站通過REST接口與數據中心交互，采用TLS加密的鏈路，保證數據安全。
在電網側、電源側的場景下，儲能信息子站采用二、三區跨區部署的方式，其中二區部署數據鏡像服務器，采集站內的全量數據，三區部署數據匯聚服務器，負責與運維數據平臺的交互。傳輸通道主要依賴調度信息網。
在用戶側場景下，數據鏡像與匯聚服務器合二為一，并可以通過通過加密鏈路在公共網絡上實現安全的數據交互。

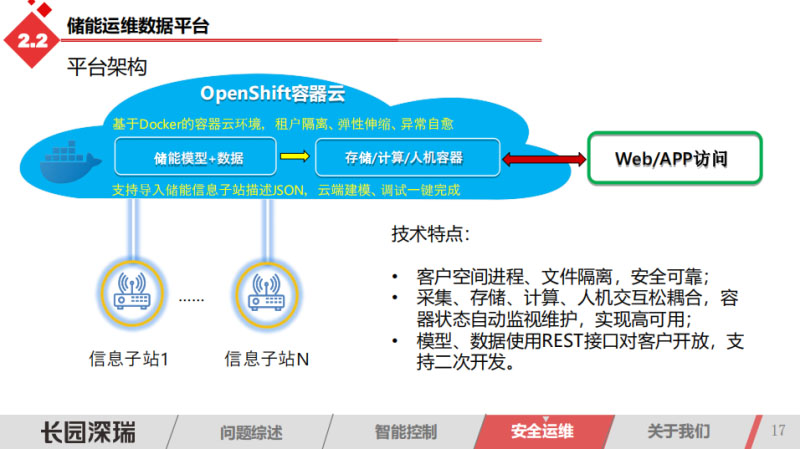

平臺端采用OpenShift容器云構建。每個儲能站均有一組采集、存儲、計算、人機界面服務容器組合共同支撐。容器所需的資源，如塊存儲、計算核數、內存可針對儲能站的規模彈性擴展。如1MW的用戶側儲能分配60G的塊存儲即可滿足2年的存儲需求，而10MW則可以按需分配，隨著服務時長分階段分配存儲空間。
這套架構的技術特點是：
?-客戶空間進程級、文件級隔離，安全可靠；
?-采集、存儲、計算、人機交互松耦合，由OpenStack引擎自動監視維護容器的運行狀態，實現高可用；
?-模型、數據使用REST接口對客戶開放，支持二次開發，客戶可據此實現自有的報表、分析等應用。
以上是平臺目前已經構建的應用以及部分截圖。
關于我們
長園深瑞繼保自動化有限公司于1994年成立，是電力系統自動化和智能化知名品牌。
公司圍繞圍繞“發、輸、變、配、用”5大電力環節，為用戶提供電力行業設備、解決方案和系統集成與咨詢設計服務。
近年來，公司充分利用多年產品技術和工程經驗，推出了一系列完善的儲能解決方案。產品涵蓋儲能監控與能量管理系統、微電網能量管理系統、儲能運維系統、儲能變流器、協調控制器、智能并網柜、DC-DC變換器以及相關的仿真培訓與檢測智能化工具。
長園深瑞的儲能產品線已經在諸如鎮江長旺、長沙芙蓉等電網側儲能以及其它類型的項目中實現了高質量交付。公司將持續以技術創新為動力，在服務能源行業道路上不斷前行。
以上是我報告的全部內容，歡迎各位領導專家批評指正，謝謝！
