中國儲能網訊：4月24-26日，由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月24日下午的“國際儲能市場與政策專場”，TüV 南德意志集團儲能事業部高級技術經理張書博在會上分享了主題報告《二次鋰電池儲能系統的風險緩解》，以下為演講實錄：
張書博：各位儲能界的朋友們，大家下午好！很高興利用這個時間跟大家分享一下儲能電池的風險緩解的問題，我今天講的內容是從電池本身來分析如何降低它的風險。

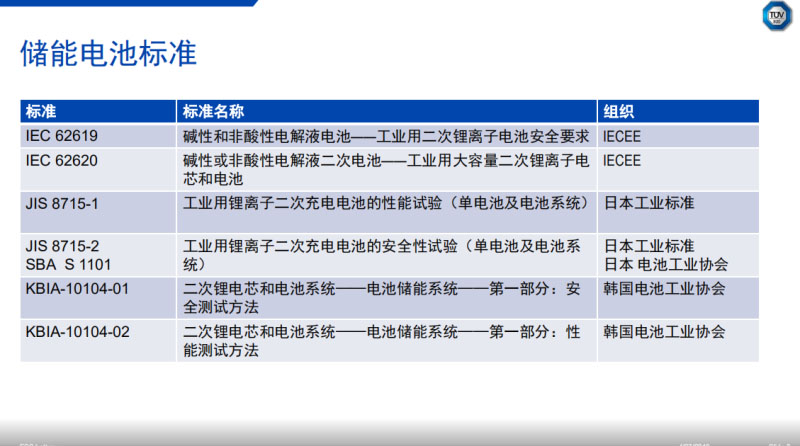

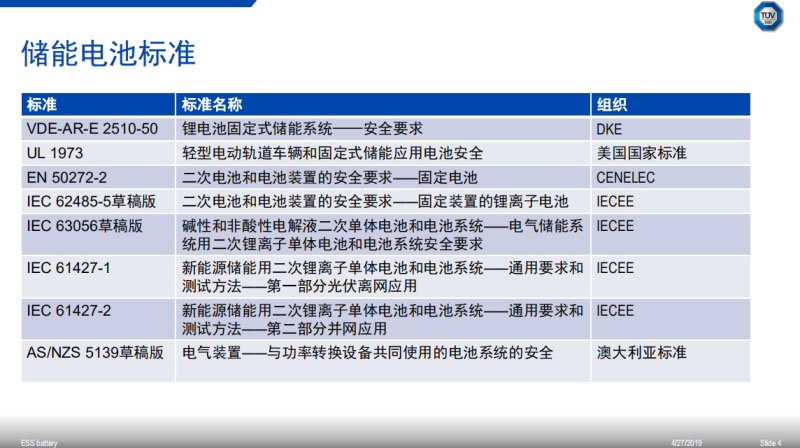

在2018年可以說韓國的儲能電池市場火了，怎么火了？有兩方面的含義，剛剛田女士給大家展示過韓國的儲能電池份額在全球不是很高，但是去年韓國儲能電站有報道的火災就有16起，韓國大概有1000多座儲能電站，那么平均不到100個電站就發生一次火災。這說明什么問題呢？儲能電池的風險還是非常大。如何降低儲能電池的風險呢？事實上鋰離子儲能電池發展的歷史并不長，但是各種國際標準、國家標準和行業標準還是不少的，例如IEC 62619，JIS 8715-2，UL 1973和VDE 2510-50等。
前面Mr.KODAMA先生介紹了日本儲能電池的發展?fàn)顩r時介紹，日本在2011年有一場大地震，這場地震對于日本人民來說是一場大災難，但對于儲能電池發展卻是一個機遇。在這個地震后，日本的儲能電池增長是非常迅速的。實際上儲能電池的增長離不開政府的鼓勵和支持。政府一些相應的補貼措施刺激了儲能市場的增長。但是政府不能補貼那些性能和安全性不好的電池。這就需要制定準入的條件，這些條件就是通過合適的標準來保障電池的安全性和性能。
SBA 1101就是在2011年福島核電站事故之后由日本電池工業協會推出的鋰離子儲能電池的安全標準，這個標準在2012年就是轉化成日本的國標JIS 8715-2。 IEC（國際電工委員會）在JIS 8715-2的基礎上制定了鋰離子儲能電池安全標準IEC 62619，這個標準大部分采用了日本的JIS 8715-2標準。這些標準都是從風險控制角度來考慮如何通過測試來驗證電池的安全問題。
除了安全標準，還有很多性能標準。剛剛田女士也講到了在南澳，鋰離子儲能對于新能源儲能并網應用的案例。在南澳電網出現故障的時候，這個儲能電池系統，發揮了很重要的作用。那么如何判斷儲能電池能滿足并網應用的要求呢? 電池IEC 61427-2標準規定了調頻調峰等并網應用對電池的考核方法。TüV SüD 獨立開發的PPP 51088標準就描述了基于IEC 61427-2對儲能電池并網應用的加速測試方法。
對于鋰離子儲能電池，電氣風險、熱風險、化學風險和機械風險是其最主要的風險。這些風險可能是由于電擊、起火、泄漏和跌落擠壓造成的。
對于鋰離子儲能電池，熱風險和電氣風險尤其值得我們特別關注。
關于第一個電擊危害，首先要考慮防直接觸電。直接觸電就時直接接觸帶電體而產生的觸電。當你的儲能電池的最大電壓超過60伏的時候，這個電池就有直接觸電風險。注意這里指的是電池的最大電壓，而不是標稱電壓。有些標準中把這個概念寫錯了。對于最大電壓為60伏的電池系統，標稱電壓可能只有52伏左右。防止直接觸電的方法可以是通過帶電體的絕緣保護；也通過蓋板或外殼保護；或者通過障礙保護；還可以通過無法接近保護。
對于60伏以下的電池系統不需要考慮防觸電，這是不是意味著完全不用考慮絕緣問題呢？其實不然，對于電池來說，發生起火和爆炸的危險可能由于電池短路造成的。如果你的電池的絕緣做的不好，即使60伏以下的電池也可能發生短路，對電池來說這是十分危險的。
另外一個預防電擊危害的要求是防間接觸電，間接觸電是指電氣設備發生了一個故障，使原本不帶電的部件帶電，當我們觸摸到這些部件而引起的觸電就是間接觸電。根據我剛剛說的IEC62485-5，當電池最大電壓大于120伏時就需要防止間接觸電。那間接觸電的防止方法是什么呢？我們可以通過自動斷開電源保護來防止間接觸電，也可以通過二類結構或等效絕緣保護，還可以通過不導電場所，等電位連接或電氣隔離保護。
我們可以參照通用電氣安全的五項安全原則要求電池用戶進行停電操作。即安全斷電，防止開關重合閘，確認斷電狀態，短路并接地，和屏蔽鄰近帶電體。但對電池來說第四項短路并接地要慎用，前面說過電池短路十分危險。電池是沒有辦法真正斷電的，在電池進行安裝和維護的時候，如果沒有辦法真正斷電，就需要配戴個人防護用品，比如絕緣手套、絕緣安全帽和全臉護目鏡，并使用絕緣工具進行工作。
第二個危害是熱的危害。我們需要關注一個危害是由什么原因造成的。對每個電池來說都有一個正常的操作窗口。左邊那個圖是充電窗口，右邊的是放電窗口，當電池的電壓、電流和溫度都在操作窗口之內，你的電池是安全的。當超出這個操作窗口，電池的溫度可能持續上升，當溫度上到一定程度，電池的某些材料就會達到自加熱溫度，電池溫度將會不可逆轉地上升，直到電池產生熱失控。電池有一個防止熱失控的非常重要的零部件，就是BMS（電池管理系統）。BMS保障電池工作在操作窗口之內。電池?zé)o論在發生過電壓、過電流和過溫的時候，電池都可以得到一定的保護，不會再給電池充電，從而這個電池的熱失控風險會降低很多。很多電池企業在設計電池管理系統時，忽略了對BMS設計的一個最重要的要求，就是BMS的功能安全。因?yàn)閷τ陔姵毓芾硐到y(tǒng)來說，BMS都是通過主動保護實現安全功能，就是需要進行采樣，當電壓、電流和溫度不在工作窗口范圍時，BMS必須使你的電池進入安全模式。
對于BMS進行功能安全評估時，我們需要考慮系統失效、隨機失效和潛在失效。BMS保證電池在操作窗口內工作必須考慮到：軟件的可靠性；電壓測量的可靠性；不分?jǐn)嚅_關的檢測；傳感器斷線檢測；聯鎖功能檢測；降額功能測試；超出操作窗口的功能檢查；檢查BMS測量準確性；零部件或通訊故障下的表現。
下面介紹化學風險，電池發生泄露時會有電解液流出。電解液是有毒的，會對金屬件造成腐蝕，也會造成環境污染。有的標準中也對電池出現泄壓之后要求有聲光報警，這些在設計的時候都是要考慮的。另外電池泄壓時，電解液不能泄露到電池外面。在控制化學危害中十分重要的一個文件就是安全數據表，在選用電芯的時候要求供應商提供數據表，確認到潛在危害的種類，包括確認第一救助方法，滅火方法，消除事故方法，處置和儲存，曝露控制，物理和化學特性，穩定性，反應性，毒性和環境信息。
最后，我給大家介紹一下機械危害。剛剛Mr.KODAMA先生介紹了，在日本申請電池補貼的時候，會增加測試，單體要增加針刺和擠壓測試。也可以在系統級別做一個50千牛的擠壓測試。這些都是模擬地震時，這個電池可能會承受的一些機械危害。
今天給大家介紹的電池的幾項主要的風險和緩解風險的措施，行業內很多企業有很多不同的避免風險的成功經驗，大家可以互相學習，使儲能電池越來越安全。謝謝大家！
