計及最小使用成本及儲能狀態平衡的電-氫混合儲能孤島直流微電網能量管理
蒲雨辰, 李奇, 陳維榮, 黃文強, 胡斌彬, 韓瑩, 王璇
西南交通大學 電氣工程學院,四川省 成都市 610031
0 引言
隨著全球電力需求的不斷增加以及環境問題的日益嚴重,建設含多種微源的直流微電網系統成為解決問題的方案之一[1-3],多種針對微源及負荷特性的能量管理優化方法應運而生[4]。為了充分地利用可再生能源,必須考慮到其不確定性,因此含儲能系統的直流微電網已被廣泛研究[5-7],并在電網的智能化進程中扮演著重要角色。如今,含電儲能(蓄電池、超級電容)以及電轉氣儲能(電解槽)等多種儲能方式的微電網系統[8-9]逐漸進入學者的視野,建設含有多種儲能方式的直流微電網系統成為提高發電量、降低使用成本的極具吸引力的解決方案。
目前對于含儲能系統的微電網,已有多種方法對其進行有效的容量優化配置[10-11]。同時,針對含不同儲能方式的微電網系統,也出現了多種能量管理方法對其進行功率分配和系統穩定性控制。文獻[12]提出一種基于蓄電池荷電狀態(State of ge,Soc)的直流微電網控制方法,該方法基于Soc對蓄電池運行狀態進行了多段劃分,從而避免了蓄電池的深度充放電,優化了儲能系統的運行壽命。文獻[13]基于神經網絡算法對風機出力進行約束,而后基于狀態機進行了實時能量管理。文獻[14]根據微電網運行狀態及蓄電池自身因素,通過對蓄電池當前及歷史的狀態的評估,進一步優化了含電儲能系統微電網系統的運行。在氫儲能方面,蔡國偉、孔令國等提出的含風、光、氫儲能的主動型直流微電網系統,提高了風、光可再生能源的利用率,實現了高滲透并網運行[15-16],最后根據氫儲能及電儲能系統狀態進行基于狀態機的能量管理[17]。國外相關學者對該領域也進行了一定研究,文獻[18]提出了電-氫儲能直流微電網的狀態機控制方法。Nasri S等人提出了一種基于狀態機的光伏、燃料電池及多種儲能系統的能量管理方法[19],該方式引入了城市負載的典型工況,對管理方法的可行性進行了有力說明,同時在已有模型基礎上,將蓄電池替換為超級電容,進行了進一步的實驗驗證[20]。在經濟型方面,文獻[21]采用基于成本的下垂控制方法,對微電網儲能單元進行控制;文獻[22]根據相鄰微電網的互聯運行,提出一種分時優化的微電網經濟調度方法;文獻[23]利用貝加爾湖實地情況進行了含氫儲能的微電網的容量配置,并與僅含有電儲能設施的系統進行了經濟性比較;文獻[24]首次提出了儲能系統使用成本計算公式,并使用遺傳算法進行了離線優化。但是,上述文章大多采用基于Soc的在線能量管理方法,該類方法難以實現對系統內多種不同類型儲能單元功率分配的優化;此外,在線的能量管理方法大多未計及系統的經濟性。而離線的優化算法如文獻[24]使用了遺傳算法能夠有效地實現優化目標,但如何靈活地在不確定性較高的微電網系統中實時運行尚未得到解決。雖然電-氫微電網的電效率低于僅含有電儲能的微電網,但電儲能系統更適用于短期的電能儲存,當時間尺度較大時,由于電儲能系統受限于其規模及可靠性,氫儲能系統在使用成本上的優勢便被體現了出來[23]。
本文提出了一種新型實時能量管理方法來控制由光伏陣列驅動的孤島直流微電網,且該微電網同時配備電、氫2種不同類型的儲能系統。與基于蓄電池Soc的傳統狀態機控制方法不同,本文所提出的能量管理方法考慮到實際情況下可再生能源輸出特性以及系統的經濟型,通過控制各儲能系統的工作狀態來實現能量儲存設備的使用成本最小化,并將儲能系統的儲能狀態維持在合理水平,從而達到系統穩定運行的目的。將昆士蘭大學光伏電站記錄的三日氣候狀況及一種典型用戶需求工況用于驗證管理方法的可行性,通過RT-LAB半實物實時仿真平臺,將獲得的結果與基于荷電狀態的傳統能量管理方法、基于等效氫耗最小的能量管理方法以及僅含有電儲能系統的能量管理方法進行比較。結果顯示該管理方法在使用成本及儲能系統效率上明顯優于前2種能量管理方法,在使用成本及可靠性上明顯優于僅含有電儲能系統的方法。
1 孤島直流微電網系統結構及模型
1.1 系統結構

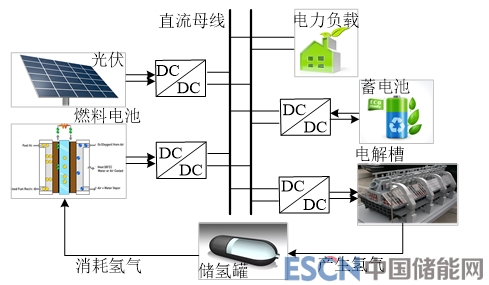

如圖1所示,為本文所搭建的基于電-氫儲能的孤島直流微電網。其中,光伏陣列、電解槽與燃料電池均通過單向DC/DC與直流母線連接,蓄電池通過雙向DC/DC與母線連接。對于該孤島系統,光伏陣列作為主要的分布式能源,為蓄電池、氫儲能系統(燃料電池/儲氫罐/電解槽)以及負載提供能量,當光伏輸出不足時,則由蓄電池及氫能系統補齊母線功率缺額,保證系統的正常運行。
圖1 孤島直流微電網系統結構Fig. 1 Structure of island DC microgrid
1.2 光伏電池模型
本文所搭建光伏電池?cái)?shù)學模型為實用工程模型,該模型數學表達式[25]為
I=Isc{1?C1[exp(UC2Uoc)?1]}I=Isc{1?C1[exp?(U/C2Uoc)?1]}(1)
式中：I、U分別為光伏電池輸出電流、電壓,Isc為短路電流;Uoc為開路電壓;C1、C2為與電池峰值電壓、電流相關的函數;當光照強度S和環境溫度T發生變化時,就需要重新計算峰值電壓、電流。
1.3 燃料電池模型
本文采用的燃料電池類型為質子膜交換燃料電池,其單電池Ucell的輸出電壓[26]為
Ucell=ENernst?Uact?Uohmic?Ucon(2)
式中：ENernst為熱力學電動勢;Uact為活化過電壓;Uohmic為歐姆過電壓;Ucon為濃差過電壓。
1.4 蓄電池模型

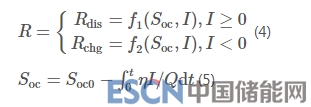

本文采用RINT模型[27]作為蓄電池的數學模型,RINT模型中各項參數受蓄電池荷電狀態、充放電電流影響,其模型公式為
Ubat=Ut?RIUbat=Ut?RI(3)
式中：Ubat為蓄電池工作電壓;Ut為開路電壓;R為內阻;I為充放電電流;Rchg、Rdis分別為充、放電電阻;Soc0為上一時刻荷電狀態值;ηη為充放電效率;Q為容量。
1.5 電解槽模型
電解槽將水電解為氫氣和氧氣,氫氣的產生速度與電解電路中電流的大小成正比[18]：
nel=ηFnciel/(2F)(6)
式中ηF為法拉第效率。法拉第效率表示為
ηF=96.5exp(0.09/iel?75.5/i2el)(7)
式中：nel為氫氣產生速率;nc為電解槽串聯數;iel為電解槽電流;F為法拉第常數。
1.6 儲氫罐模型
根據范德華實際氣體狀態方程,儲氫罐內壓強Psto的表達式[28]為
式中：Rc為阿伏伽德羅常數;K為開氏溫度;Vsto為儲氫罐體積;a、b為常數;nsto為儲氫罐氫儲量;nfc為燃料電池耗氫速率;nre為儲氫罐初始?xì)鋬α俊?
為了便于反映儲氫罐的存儲狀態且易于進行能量管理,本文定義了儲氫罐的等效荷電狀態Sohc(State of hydrogen ge),即
Sohc=Psto/PNSohc=Psto/PN(9)
式中PN為儲氫罐最大容許壓強。
2 直流微電網能量管理方法
為了便于進行協調控制,本文將直流微電網系統劃分為2層,底層為物理層,由各微源及直流變流器組成,該層將采集到的負載信號Pload及各微源狀態傳遞至上一層。頂層為管理層,通過對底層各微源信息的接收及分析,根據具體的能量管理策略,對各個變流器分別發出指令,控制其工作狀態,能量管理系統控制圖如圖2所示。
圖2 能量管理系統控制圖Fig. 2 Control diagram of EMS system
2.1 底層控制
2.1.1 光伏陣列控制
光伏發電系統由光伏陣列及單向DC/DC組成,其控制方法為最大功率點跟蹤控制(MPPT),本文采用擾動觀察法作為控制方法[29]。其控制結構圖如圖2所示,其功率輸出曲線如圖3(a)所示,擾動的參考變量為電壓,根據輸入的電壓信號Upv及當前時刻電流Ipv,計算得到光伏輸出功率Ppv,與擾動之前的功率值進行比較,最后將比較結果調制為占空比Dpv輸入直直變換器,使光伏電池工作電壓逐漸接近最大功率電壓;當外界環境發生變化時,控制器需要重新尋找該環境下的最大功率點,并使光伏輸出向最大功率逐漸靠近。
2.1.2 燃料電池及電解槽控制
燃料電池輸出功率根據頂層系統向變換器輸入功率參考值Pfc進行控制,將該參考值與燃料電池端電壓Ufc相比得到電流參考值,并向PI控制器輸入電流參考值及實測電流值Ifc,得到占空比Dfc輸入變流器,從而改變?nèi)剂想姵剌敵龉β?。電解槽控制方法同燃料電?其變流器根據頂層能量管理系統所給功率參考值Pel與實測電壓、電流值Uel、Iel所計算出的占空比Del,對電解槽的功率輸入進行控制。
同時,為了防止電解槽及燃料電池功率變化過大從而影響其工作性能,在底層對功率的變化速率進行了限制。如圖3(c)—(d)所示,為燃料電池、電解槽的功率曲線。變流器根據如圖2所示的電流環進行控制,使其輸出/輸入功率由700 W增加至1000W再減小至400 W,根據兩者的功率曲線可知,燃料電池及電解槽能夠根據給出的參考功率進行工作,且均存在一定的響應時間。
2.1.3 蓄電池系統控制
蓄電池系統采用下垂控制方法維持母線電壓穩定,蓄電池的輸出功率根據下垂控制器給出的母線電壓參考值Uref及實測電壓、電流值U0、Ibus進行PI控制,并將占空比Dbat輸入變流器。
如圖3(b)所示,當母線存在剩余功率時,為了防止母線電壓進一步升高,蓄電池對剩余功率進行吸收;當發生由于母線功率缺額而出現母線電壓下降的情況時,蓄電池轉而為母線提供能量以防止母線電壓跌落。因此下垂方法的使用,保證了母線電壓的波動處于合理范圍之內。
當頂層能量管理系統將燃料電池及電解槽參考功率傳遞至底層后,根據圖2所示的變流器控制,使燃料電池及電解槽按照功率參考值進行工作;而光伏系統一直工作在最大功率點跟蹤模式下,其功率輸出僅與光照強度及溫度有關;此時負載與電解槽的需求功率同燃料電池與光伏陣列的輸出功率產生差異,從而導致母線電壓波動,通過蓄電池的下垂控制,一旦母線電壓發生波動,蓄電池便根據母線電壓與參考電壓的差異進行充電或者放電,以平抑功率波動,使得母線電壓維持在正常水平。

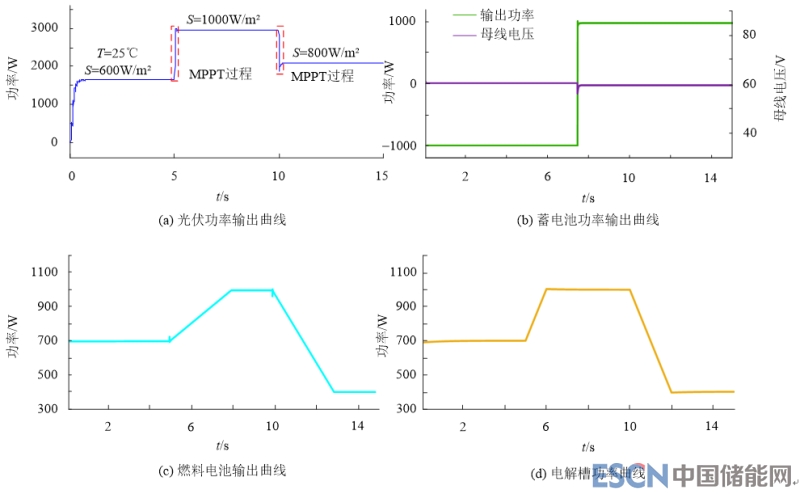

圖3 微源功率曲線Fig. 3 Power curve of micro sources
2.2 頂層能量管理系統
2.2.1 系統使用成本

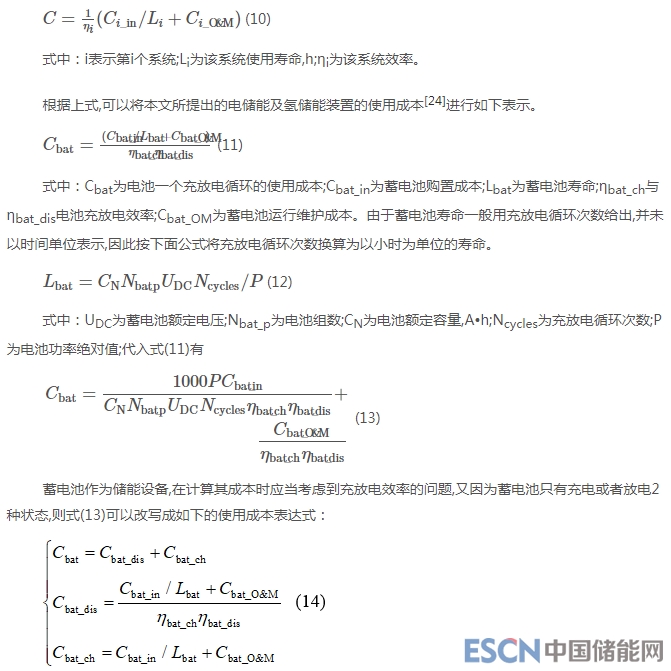

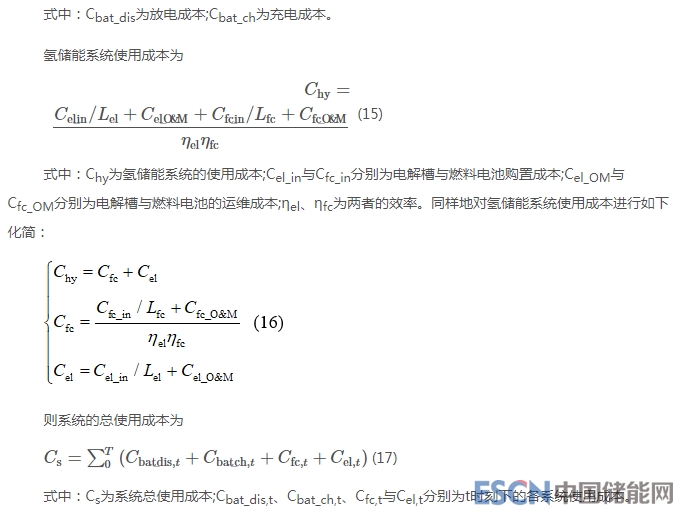

在該系統中,光伏陣列始終工作在最大功率點跟蹤模式,其運行成本固定,當需要儲能系統對光伏與負載之間的功率差額進行補齊或者存儲時,能量管理系統應當評估最方便且使用成本最低的存儲系統。由于本文模型為孤島模型,因此沒有燃料成本,各系統使用成本C僅考慮每個設備的購置成本Cin以及操作和維護成本COM。
2.2.2 等效氫耗最小
等效氫耗最小策略是以單位控制周期內的系統氫能消耗最小化為目標的瞬時優化策略,該策略將蓄電池消耗電能計量為氫能,從而以整個系統氫能使用最少為目標,求解出蓄電池最優輸出功率和蓄電池Soc之間的關系[30-31]。系統中總氫耗H與蓄電池氫耗Hbat及燃料電池氫耗Hfc存在如下關系：
H=Hfc+kHbat(18)
式中k為修正系數。k表達式為
k=1?2μ[S?0.5(Sh+Sl)]/(Sh?Sl)(19)
式中：Sh為蓄電池Soc上限值;Sl為蓄電池Soc下限值;μ為權重。
燃料電池氫耗為輸出功率近似為線性關系,可表示為
Hfc=aPfc+b(20)
式中a、b為常數。

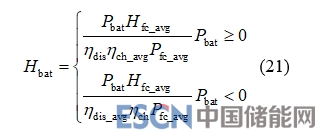

蓄電池氫耗可根據燃料電池氫耗進行計算,即
式中：ηch_avg與ηdis_avg為蓄電池平均充、放電效率;Hfc_avg與Pfc_avg為燃料電池平均氫耗與平均功率;Pbat為蓄電池輸出功率。因此,系統的等效氫耗最小可表達為
minH=min(Hfc+kHbat)=min[a(Pref?Pbat)+kHbat)(22)
式中Pref為電-氫儲能系統輸出的總功率,即負載需求功率與光伏陣列產生功率之差。
則可得到蓄電池的最優功率Pbat_opt公式：
Pbat_opt=argmin(?aPbat+kHbat)(23)
2.2.3 計及、平衡的最小使用成本方法
由于系統僅由可再生能源供電,其輸出功率主要受環境影響。因此,對于給定的負載需求值及光伏輸出功率,能量管理系統的目的是確定存儲設備(電池,電解槽,燃料電池)的最佳運行方式,以便使整個微電網的使用成本最低。與此同時,在孤島系統中,將蓄電池Soc以及儲氫罐Sohc控制在理想范圍內也是維持系統穩定運行的關鍵,使得儲能系統既能夠在光伏電池輸出盈余功率時提供足夠的儲存容量,同時也能夠有效防止在母線功率缺額時由儲能不足所導致的系統崩潰等嚴重問題。

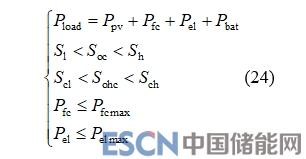

系統的基本約束為
式中：Pload為負荷需求功率;Sch、Scl為Sohc上下閾值;Pfcmax、Pelmax為燃料電池、電解槽最大功率。
由式(22)可知,蓄電池使用成本與其輸出功率線性相關,而氫儲能系統使用成本在額定功率范圍內不變化,則瞬時狀態下蓄電池與氫能系統使用成本與功率關系可如圖4所示。

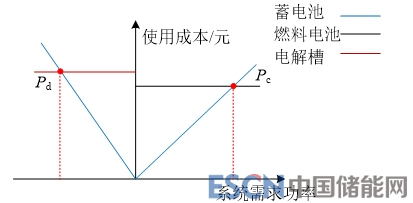

圖4 系統使用成本與功率關系曲線Fig. 4 Relationship between cost and power demand

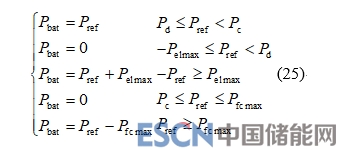

通過計算儲能系統總輸出功率Pref,并將該參考值與上圖中交點處功率值Pc、Pd進行比較,即可計算出各儲能單元的輸出功率,其具體計算方法為
根據計算得到的蓄電池輸出功率Pbat,將負載需求功率與其相減即可得到電解槽及燃料電池參考功率。

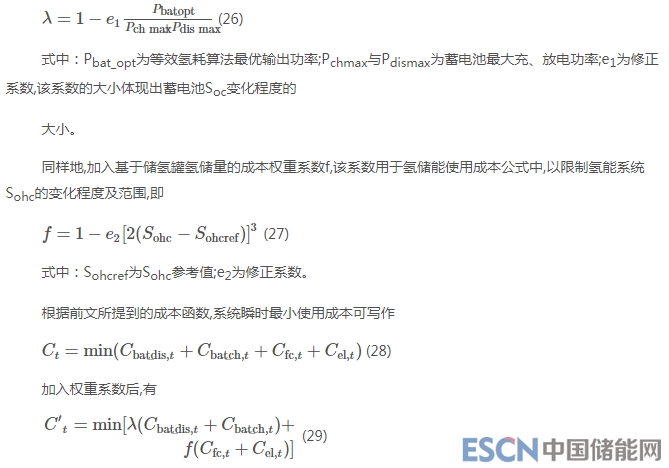

同時,由于在等效氫耗最小算法中,蓄電池最優參考功率僅與Soc相關且該算法會使得蓄電池荷電狀態穩定在設定值附近,因此在本文中,將等效氫耗最小算法所計算得到的最優功率進行處理,得到關于蓄電池使用成本的權重系數λ,從而使得系統Soc更加可控,該系數的計算公式為
修正系數e1、e2的大小決定了權重系數λ與f變化的快慢,即蓄電池Soc及氫儲能系統Sohc回歸參考值速度的快慢,系數越大,Soc或Sohc回到參考值的速度越快。因此加入權重后,儲能系統使用成本根據儲能情況存在一定波動,進而對各微源的功率輸出進行一定的修正。
結合式(25)—(29),計算出該時刻下蓄電池、燃料電池及電解槽的功率,將其作為指令傳遞至變流器層進行實際控制。如圖5所示,為頂層能量管理系統工作流程示意圖。

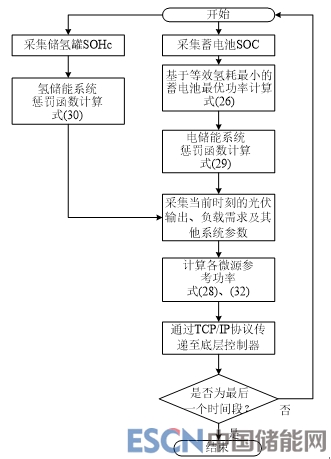

圖5 頂層能量管理系統工作流程Fig. 5 Flow t of top layer energy management system
3 實驗驗證
3.1 實驗平臺及參數設置
為了驗證本文所提出的基于使用成本最小及Soc、Sohc平衡的能量管理方法的有效性,使用RT-LAB半實物實時仿真平臺進行了仿真測試,該實驗平臺如圖6所示。仿真平臺型號為OP5600 HIL Box,運行速度為3.3 GHz,本實驗中運行步長為0.1ms,仿真時長為3天即259 200 s。

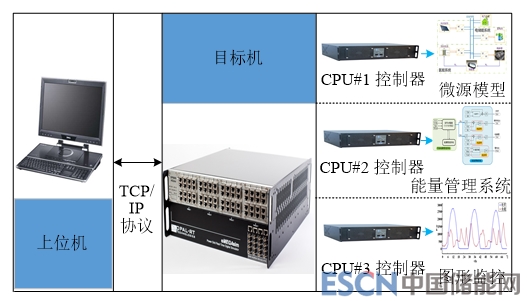

圖6 RT-LAB半實物實時仿真平臺Fig. 6 RT-LAB real time simulation platform for hardware in the loop
本文采用的蓄電池、燃料電池及電解槽的購置成本[32]如表1所示。
蓄電池、燃料電池、儲氫罐及電解槽具體參數如表2所示。
光伏陣列的溫度、光照參數來源于澳大利亞昆士蘭大學圣路易斯校區光伏電站測得數據,工況曲線根據文獻[16]得到。

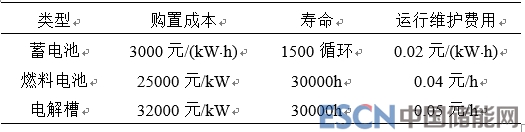

表1 各儲能器件成本及壽命Tab. 1 Cost and life time of storage devices

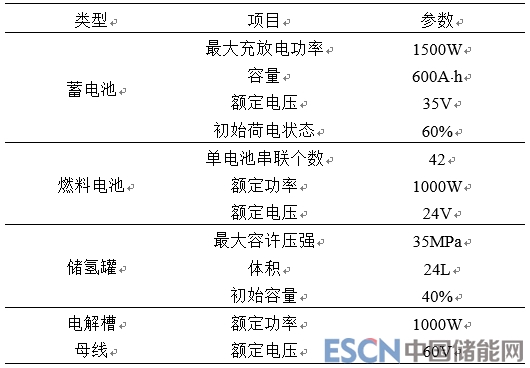

表2 各元件參數Tab. 2 Component parameters
3.2 對比分析
根據本文所提出的能量管理方法,得到的仿真結果如圖7所示。

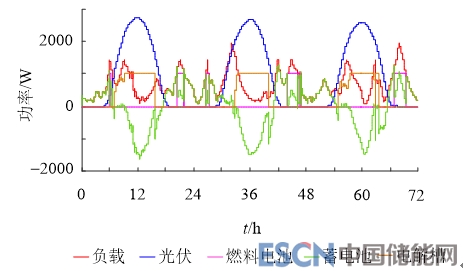

圖7 系統功率曲線Fig. 7 Power curve of system
電-氫儲能系統Soc及Sohc如圖8所示。
由仿真結果可以得出,能量管理系統能夠?yàn)楦鲀δ芟到y(tǒng)有效地進行功率分配,當光伏陣列輸出大于負載需求時,儲能系統開始儲能,系統根據使用成本最小原則為各系統分配功率;當光伏輸出不足以維持負載需求或者夜間光伏系統無輸出時,系統按照儲能系統自身儲能狀況及使用成本讓儲能系統進行合理地放電。同時,由于變流器層對燃料電池、電解槽功率瞬時變化程度的限制,其運行過程中功率輸入、輸出較為平穩,且不存在頻繁啟停的現象,而蓄電池根據下垂控制的特性,響應更為迅速,出力則更加靈活,符合其運行特性。

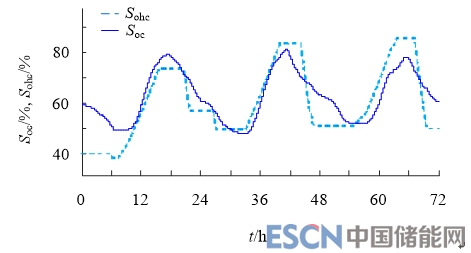

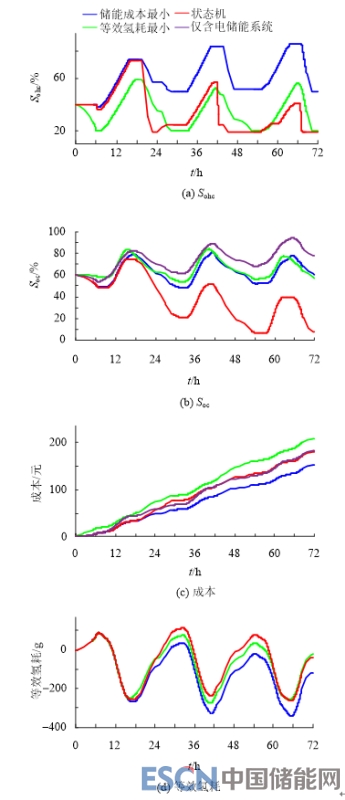

圖8 系統儲能狀態Fig. 8 State of energy storage system
由圖8可知,Soc、Sohc根據權重系數的約束逐漸向其參考值移動。在t=24h時,Soc為61.2%,Sohc為57.2%;t=48 h時,Soc為63.4%,Sohc降至51.4%;t=72 h時,Soc為60.6%,Sohc穩定在50%。因此對Soc、Sohc的平衡控制是有效的。
雖然目前尚沒有對微電網能量管理方法進行統一評估及比較的標準,但仍可以引入一些指標來顯示各個控制策略的優缺點,幫助對該能量管理方式進行進一步評價?；诿總€(gè)運行周期得出結果的對比,可以體現出能量管理系統的性能。本文采用使用成本、Soc、Sohc和氫儲能系統平均效率4個指標,對本文所提出的能量管理方法、等效氫耗方法、狀態機方法在相同參數和工況下進行比較;而在僅含有電儲能系統的微電網中,蓄電池的容量調整為1200 Ah以確保儲能系統的容量滿足系統運行的要求,所得結果如圖9所示。具體指標對比結果如表3所示。
圖9 不同指標對比Fig. 9 Comparison of system index

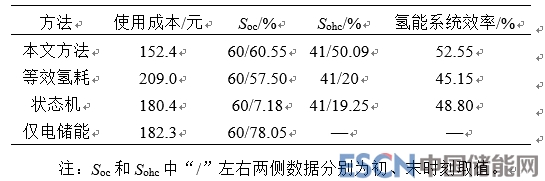

表3 各方法比對結果Tab. 3 Comparison results of each method
通過實驗結果可知,狀態機方法無法維持系統的儲能水平,在實驗結束后Soc與Sohc處于極低水平,已無法保證系統的正常運行;而等效氫耗最小方法能夠維持蓄電池荷電狀態基本穩定,其Soc值在24 h、48 h與72 h時均穩定在Soc參考值60%附近,但該方法會導致氫儲能系統頻繁地向蓄電池提供能量以維持其荷電狀態,使2種不同類型的儲能系統之間進行了多余的能量交互,從而降低了系統效率,導致系統Sohc一直處于較低水平,同時該種方法的功率分配方式也導致系統使用成本最高;對于僅含有電儲能系統的微電網,其使用成本與基于狀態機的電-氫微電網使用成本相近,但其Soc儲量上升明顯;對于本文所提方法,其成本為優先考慮目標,相比較以上3種方法,使用成本分別減少了18.4%、37.1%與19.6.(核實此處是否正確),同時該方法也維持了儲能系統狀態的穩定,Soc終值為60.55%,Sohc終值為50.09%,與系統參考值較為吻合,同時氫儲能系統利用效率最高,為52.55%。
此外,通過圖9中等效氫耗的計算結果,可以看出本文所提方法等效氫耗最小,等效氫耗最小系統所得結果反而最差。該結果證明,由于氫氣為混合動力系統主要能量來源,因此等效氫耗最小理論在該系統中最為有效。而在孤島微電網中,系統的主要能量來源為光伏陣列等可再生能源設備所產生電能,氫儲能及電儲能系統只對多余能量進行暫時的存儲,因此應當著重考慮各系統的實際效率以使電能利用率最高,從而避免各儲能系統因頻繁的能量交互所帶來的電能損耗。所以,等效氫耗最小理論作為孤島系統的能量管理方法的評判指標是不合適的,但基于等效氫耗的控制方法依舊可以作為維持蓄電池荷電狀態穩定的輔助手段。
相較于電儲能系統,雖然在能量利用率上電-氫混合儲能系統效率更低,但2種儲能系統的協調工作使得微電網使用成本大幅降低。且僅含有電儲能系統的微電網無法對自身儲能狀態進行有效調整,其Soc的變化完全受工況的約束,在長時間的運行下將會導致Soc處于較為極端的狀態下,影響微電網的穩定運行。因此,相比電儲能微電網,電-氫混合儲能的孤島微電網運行更加經濟,同時也增加了系統的可靠性。
4 結論
本文以含有光伏陣列、燃料電池、蓄電池、電解槽及儲氫罐的孤島直流微電網作為研究對象,提出一種基于使用成本最小及穩定儲能狀態的直流微電網能量管理方法。該方法通過儲能系統最小算法降低儲能系統成本,同時加入等效氫耗最小算法維持儲能系統的儲能狀態,對各微源功率進行合理分配,實現系統使用成本及儲能水平的優化控制。通過RT-LAB在線實時運行對本文提出的能量管理方法在成本及其他指標上進行了驗證,結果表明：系統使用成本相較于傳統能量管理方法大幅減少,且儲能系統狀態更加穩定,儲量始終保證在期望水平,氫儲能系統利用率高,增加了系統可靠性。對直流微電網系統經濟、穩定運行具有重要意義。本文所提方法為以小時為時間尺度的在線實時優化,該方法能夠?qū)ο到y(tǒng)進行靈活、可靠的優化控制;但考慮到目前所有在線實驗的工作時長及實際要求,無法對更長時間尺度(月、年)的情況進行實驗驗證。在今后的工作中,將從離線及在線兩方面入手,對更大規模系統的宏觀經濟性及各季度環境的變化性進行更加深入的研究。
