01 電池儲能PCS的主要功能
電池儲能變流器PCS(Power Conversion System) 是連接電池和電網的功率變換裝置，能實現交直流功率雙向變換，具有調頻、調壓、調峰、電池充放電功能、黑啟動功能、并離網運行功能、電網高低電壓穿越功能和孤島保護功能等，可廣泛用于發電側、電網側和負荷側等不同應用場景。PCS是電池儲能系統的核心裝備，猶如“汽車中的發動機”，PCS性能好壞直接決定了儲能系統的整體優劣性。

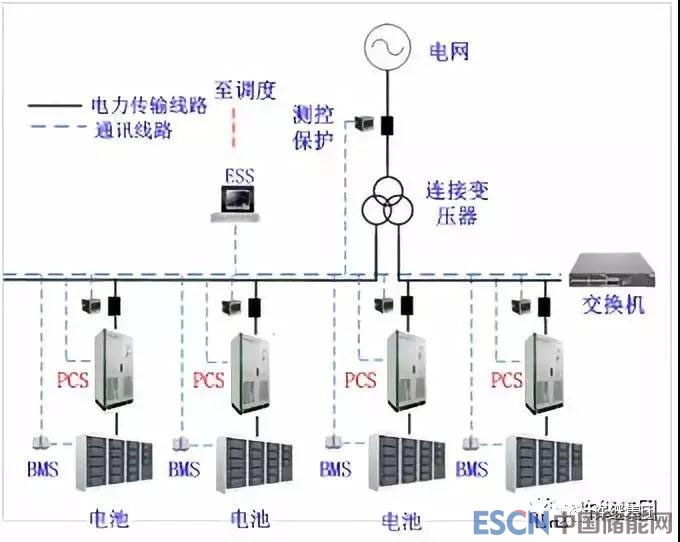

儲能系統圖
02 許繼電池儲能PCS的發展史
90年初就開始電池儲能PCS的研究與應用，1999年率先研制出電池充放電用ZYNB系列大功率雙向變流器，該變流器不僅能滿足電池充電功能、也滿足電池放電功能、還可以作為交流應急電源使用。解決了儲能系統需要同時配置3種變換裝置（AC/DC裝置+應急電源EPS裝置+電池放電裝置）的難題，大大提高了儲能系統的可靠性和經濟性。
2000年~2010年：針對不同類型電池的儲能系統PCS進行了深入研究和應用，研制的PCS在上海崇明島2MW/2MWh 儲能系統和上海航頭變儲能系統等工程中進行了大面積示范應用，許繼PCS為業界對鈉硫電池、鎳氫電池和液流電池等儲能系統研究做出了積極的貢獻。
2011年~2018年：許繼集團作為電池儲能PCS技術的先行者，不僅研發出一系列具有自主知識產權，且功能完善和性能優異的電池儲能PCS，還充分發揮其對儲能系統及儲能系統PCS的技術優勢，積極牽頭開展儲能系統PCS國網企業標準、行業標準和國家標準的制定，制定并發布的標準如下。
? 電池儲能功率控制系統技術條件（NB/T 31016-2011）
? 電池儲能系統儲能變流器技術條件 (Q/GDE 1885-2013)
? 電池儲能系統變流器試驗規程（Q/GDW 11294-2014）
? 電化學儲能系統儲能變流器技術規范（GB/T 34120-2017）
03 產品介紹

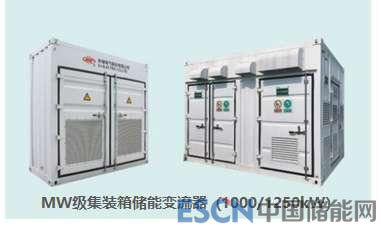

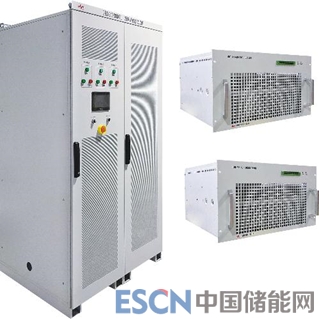

形成了系列化具有自主知識產權的電池儲能PCS產品

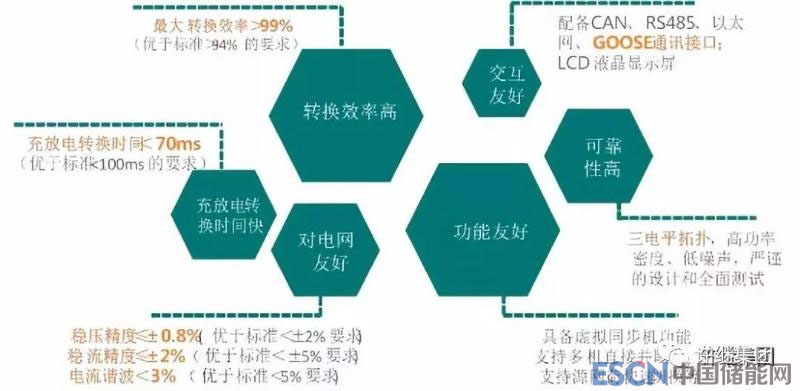

產品特點
一快（充放電轉換時間快）、兩高（轉換效率高和可靠性高）、三好（交互友好、功能友好、對電網友好）！
許繼集團儲能系統PCS集電池充放電功能、黑啟動功能、并離網運行功能、電網高低電壓穿越功能和孤島保護功能等多種功能為一體；可參與電網的調頻、調壓、調峰；可廣泛用于發電側、電網側和負荷側等不同應用場景。
04 生產試驗?zāi)芰?/strong>
許繼集團擁有現代化電池儲能PCS的模塊和屏裝流水線，具備日生產30臺PCS的能力。

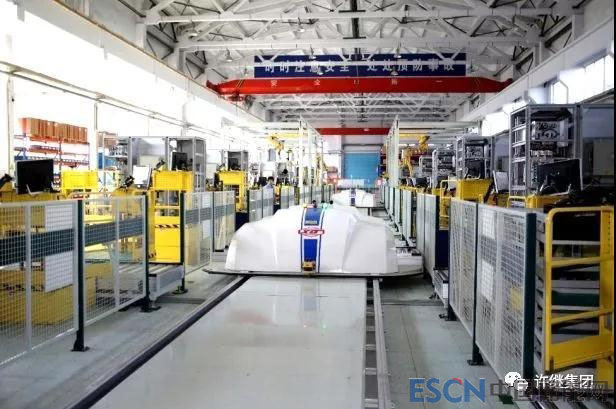

模塊流水線
屏裝流水線
許繼集團擁有完善的電池儲能PCS試驗系統，具有5個運行試驗系統，可進行四十多項的試驗項目，具有日均30臺的電池儲能PCS的試驗?zāi)芰Α?

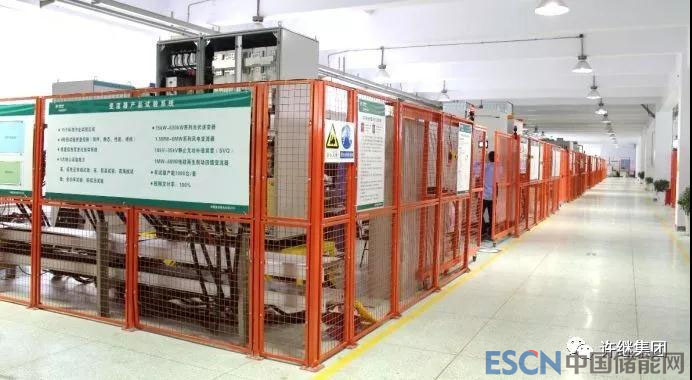

運行試驗系統
可滿足海拔6000m的高海拔氣壓試驗室
05 應用情況
許繼集團在電池儲能系統PCS方面經過二十多年的技術和經驗積累，形成了高品質的50kW~5MW的系列化PCS產品，并進行了規?；瘧?yīng)用，深受用戶好評！
許繼集團為國內首個取得CQC儲能變流器PCS認證證書的廠家
PCS認證證書頒發現場
張北世界容量最大虛擬同步機示范工程
5MW具備虛擬同步機功能的儲能系統框圖
許繼集團承擔了張北世界容量最大虛擬同步機示范工程中的5MW具備虛擬同步機功能的儲能系統，儲能系統采用許繼研制的4臺1.25MW 儲能PCS直接并聯后升壓至35kV電網的方式，2017年投運，該儲能系統具備調頻、調壓和黑啟動運行功能，為儲能系統PCS虛擬同步機功能標準制定提供了實踐依據。
國內最大規模電網側江蘇鎮江五峰站（24MW/48MWh）儲能系統項目

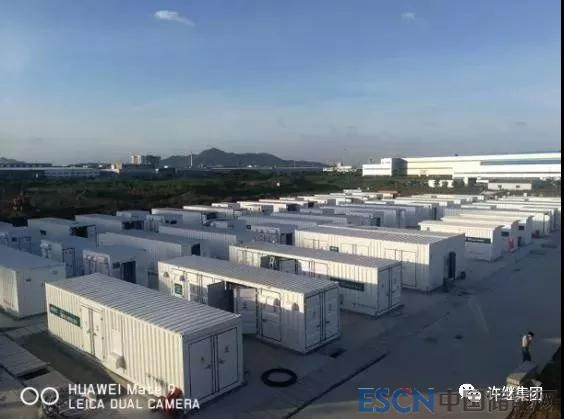

五峰山儲能電站現場

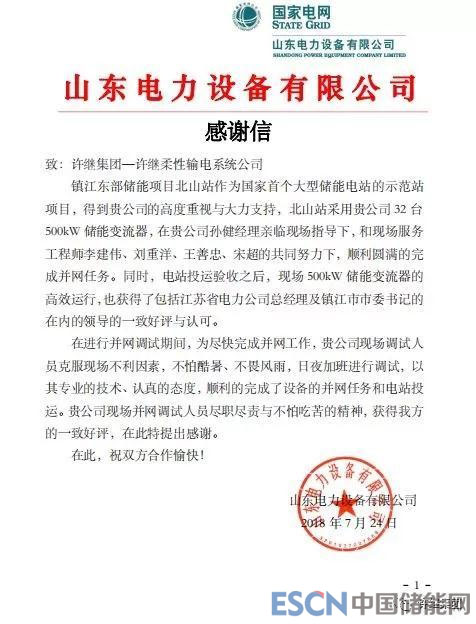

在江蘇鎮江儲能項目中，鎮江新區五峰山48臺PCS、揚中三躍20臺PCS和鎮江北山站32臺PCS全部由許繼集團提供，2018年7月實現全部并網，PCS以優異的性能實現了對電網的調頻、調壓和調峰功能，為電網安全穩定運行提供了強有力的支撐。
國內最大的發電側電化學儲能項目，海西州多能互補集成優化示范工程50MW/100MWh磷酸鐵鋰電池儲能項目
海西州50MW/100MWh儲能項目現場
現場4臺PCS直接并聯運行的電壓電流波形
該項目每個單元采用許繼集團4臺500kW儲能系統PCS直接并聯后再通過35kV變壓器升壓并網，相比多繞組變壓器并網方式，大大降低了建設成本。該項目于2018年12月25日投運，通過該項目的實施可有效緩解風力發電、光伏發電等間歇式能源發電系統中棄風、棄光現象，提高新能源電能利用率，減少二氧化碳排放，進而為我國低碳社會和綠色經濟的發展做出貢獻。

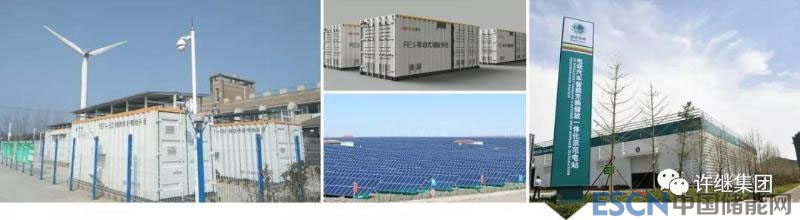

其他工程
? 天津生態城8kW和20kW光儲一體機項目
? 杭州電池梯次利用項目
? 南京電力公司高速儲能項目甘肅自然研究院50kW光儲一體機項目
? 國網張北風光儲輸示范項目二期梯次儲能系統
? 福建湄洲島海島微電網儲能系統
? 北京億利多能互補主動配電網示范基地儲能系統
? 力神動力4.5MWp儲能電站示范項目
? 安徽金寨縣新能源配套工程儲能系統等.......
