高比例光伏消納的儲能系統與通信系統協同設計
儲能指南
為了緩解全球能源危機和環境污染問題,以光伏發電為代表的可再生能源開發和利用得到了大力發展[1-2]。目前,低壓配電網戶用光伏并網數量呈現出快速增長的趨勢,然而高滲透率光伏并網造成的電壓越限和電壓波動問題嚴重影響了低壓配電網的正常運行。儲能系統(energy storage system,ESS)具有削峰填谷和充放電響應速度快的能力,通過合理配置儲能可以有效緩解光伏并網引起的電壓越限和波動問題[3-5]。同時,信息通信技術的快速發展及利用大大提高了配電網協調物理元件和消除電壓問題的能力。隨著電網信息系統與物理系統的不斷融合,當前信息物理系統(cyber physical system,CPS)[6-8]已成為研究熱點。因此,研究儲能系統和通信網絡的協同規劃對于高比例戶用光伏的消納具有重要意義。
傳統的儲能配置多關注儲能的位置和容量等物理系統的配置。文獻[9]提出了一種以綜合經濟效益最大為目標的儲能和需求側響應聯合規劃的雙層模型,對儲能和可中斷負荷進行規劃的同時考慮它們在系統中運行的實際情況,增加了目標函數計算的準確性。為了應對負荷和分布式電源出力的隨機性,文獻[10-11]采用概率規劃方法對儲能進行配置,并進一步確定了不同負荷狀態下儲能的優化運行結果?？梢娫谝?guī)劃時考慮儲能的運行控制是非常必要的,上述研究均采用集中型控制。集中控制需要大量的數據傳輸和密集的計算,同時容易受到通信故障的影響。實際上,在含高比例戶用光伏的低壓配電網中分布式控制是更常用的儲能控制方式。在分布式控制中,每個節點通過和相鄰節點進行通信以及少量的計算獲得控制信號,既可以實現協調優化,又對局部的通信失敗具有很高的魯棒性。其中,一致性算法是分布式控制中常用的一種方法,其收斂結果通過多次迭代獲得并且收斂速度由通信網絡拓?fù)錄Q定[12]。文獻[13-14]提出了基于一致性算法的儲能分布式控制策略。然而,這些控制方法都沒有考慮通信網絡對于儲能控制的影響。
另一方面,也有一些文章對配電網信息通信系統的規劃進行了研究。通常來說,通信拓?fù)涞囊?guī)劃主要關注如何構造最小的能量路徑[15]。文獻[16]提出了一種最小能量路徑保留的拓?fù)淇刂扑惴?旨在最小化無線傳感器網絡中數據傳輸所需的能量,有利于延長通信網絡的壽命。文獻[17]通過一種進化的多目標優化方法對通信拓?fù)溥M(jìn)行優化,目標函數包括最小化能量損耗,最大化覆蓋面積和最小化活躍節點的個數。上述文獻僅對通信網絡的拓?fù)溥M(jìn)行優化,而未考慮信息系統對物理系統的影響。
綜上,目前的研究多采用物理系統和信息系統獨立規劃的思路對物理信息融合的系統進行規劃,沒有考慮兩者之間的相互影響。針對高比例戶用光伏的消納問題,本文提出了一種基于分布式控制的儲能及通信網絡二層規劃模型,通過上下層迭代優化,實現了儲能及通信網絡的協同規劃。最后通過算例仿真驗證了本文所提方法的有效性。
一低壓配電網的PCS結構
為了應對高比例光伏并網引起的電壓越限問題,配電網需要有效地協調不同的儲能設備。其中信息系統是實現儲能分布式控制的重要保證,同時低壓配電網也逐漸從單純的物理系統向CPS轉變。
從微觀來看,分布式控制中單一的儲能控制單元是信息與物理的集合體,將其稱之為一個智能體。圖1是一個ESS的信息與物理的耦合關系圖。儲能分布式控制的過程如下：
1)傳感器量測就地的物理狀態量(包括電壓、功率以及儲能的SOC等),并將這些物理狀態量轉換為數字信息,這些數字信息一方面通過通信終端發送給其余的智能體,另一方面?zhèn)鬟f給控制器。
2)控制器接收來自于本地傳感器的數字信息以及來自其余智能體的數字信息并進行相應的評估和計算,在獲得對應的控制信號后傳送給驅動器。
3)驅動器將控制信號轉化為物理的驅動信號并作用于ESS。
4)ESS調節功率輸出并進而影響自身以及網絡的狀態變量。

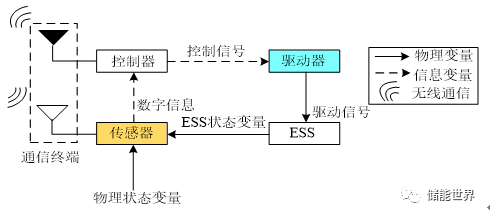

圖1 智能體的信息物理結構
Fig. 1 Cyber-physical structure of ESS agent
從宏觀上看,儲能的分布式控制通過配電網物理層和信息層的相互作用實現電壓調節的目的。圖2是低壓配電網的分層信息物理結構,物理層與信息層相互作用達成控制目標。例如,當網絡中的某個節點出現電壓越限問題時,該節點會通過信息層將越限問題擴散至網絡中的其余智能體,其余智能體根據控制模型計算出參考輸出后反饋至物理層。通過信息層和物理層之間的相互作用和迭代從而消除風險,穩定網絡電壓。

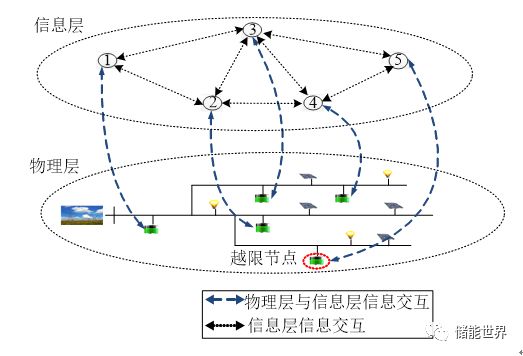

圖2 低壓配電網的分層信息物理結構
Fig. 2 Layered cyber-physical structure of low-voltage distribution network
二儲能的分布式控制
通過調節儲能的充放電功率控制電壓是一種有效的電壓控制手段。分布式控制能有效避免集中控制的缺點,被廣泛用于解決低壓配電網電壓問題。其中,一致性算法是最常用的分布式控制算法。一致性算法通過個體與相鄰個體之間的信息交互,達到所選定一致性變量的協同,迭代計算在本地控制器中進行,因此計算量與通信量較小[18]。一致性算法具有簡單、易于實現、計算速度快等優點,適合求解對通信條件要求不高的分布式控制問題[14]。由于低壓配電網的通信條件、計算能力有限,因此本文采用一致性算法對不同儲能設備的SOC進行分布式控制。
2.1基于一致性算法的儲能控制策略
圖2中各儲能單元之間通過通信網絡實現信息的傳播和交互。利用有向圖GC={V,E}來描述通信網絡的連接,VV為通信終端的集合,E?V×V為通信路徑的集合,(i,j)∈E表示節點ii可以接收節點jj的信息。將所有可以向節點ii發送信息的節點個數稱為節點ii的“入度”,記為D+iDi+。同理,將所有可以接收節點ii信息的節點個數稱為節點ii的“出度”,記為D?i。如果對于圖GCGC中任意兩個節點i,j∈V,i≠j,均存在從節點ii到節點jj的通信路徑,則稱該圖為強連通圖[19]。
一致性算法的本質是通過節點之間的信息交互,更新各節點的狀態變量,使各節點的狀態變量收斂于穩定的共同值。令節點ii的狀態變量為xi(k)，其中k為迭代次數。在分布式控制中,各節點的狀態變量根據其鄰接節點的狀態變量進行調整,隨著kk的增加,節點的狀態變量趨于一致,當所有節點的狀態變量達到一致時系統收斂。一致性算法可以描述為
當圖GC為強連通圖時,式(1)所示的一致性算法可以實現漸進收斂,且收斂結果是一個與通信拓?fù)錈o關的常數[20]。
由于各個儲能的安裝容量存在差異,為了實現儲能的最大化利用,本文以儲能SOC作為一致性變量。當發生電壓越限時,儲能系統通過充電或者放電實現對節點電壓的調節。由于末節點更容易出現電壓越限,因此本文將末節點作為參考節點。
設t時刻末節點電壓為Uend,t,當Uend,t超過電壓上限UmaxUmax時,為了使電壓滿足約束,則有
2.2儲能分布式控制的收斂速度
對于給定的強連通有向圖,雖然一致性算法的收斂結果與通信拓?fù)錈o關,但是收斂速度卻和通信拓?fù)渲苯酉嚓P(guān)[12,21],這是因?yàn)橥ㄐ啪W(wǎng)絡的拓?fù)浣Y(jié)構決定了信息傳播和交互的效率。
由式(3)可知,狀態轉移矩陣D為行隨機矩陣,因此,D有代數重度為1的特征值λ=1λ=1,并且D的其他特征值滿足|λ|<1,即?1<λ1≤?≤λn?1≤λn=1。式(1)的收斂速度由D矩陣模值第二大的特征值決定,記該特征值的模值為μ(D)μ(D)。
μ(D)=max{?λ1,λn?1} (7)
由文獻[21]可知,μ(D)μ(D)越小,一致性算法的收斂速度越快。以圖3中7節點低壓配電網為例,圖4(a)和圖4(b)為與之對應的兩種通信網絡結構。當收斂精度為10-3時,達到收斂所需要的迭代次數分別為56和29次?？梢娡ㄟ^改變通信網絡的連接方式,能很大程度上提高分布式控制的收斂速度,從而提高控制性能和系統的穩定性[12,21]。

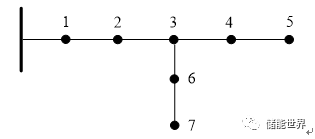

圖3 7節點低壓配電網
Fig. 3 Low voltage power distribution feeder with 7 nodes

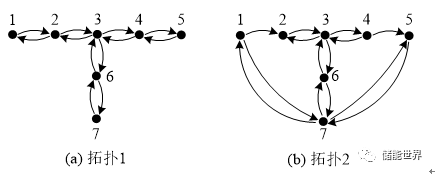

圖4 通信網絡拓?fù)?
Fig. 4 Communication network topology
值得注意的是,當有向圖中任意兩個節點相互連接時μ(D)=0μ(D)=0,此時收斂速度最快。但是過多的通信連接會造成較大的成本及通信損耗。因此,本文將反映收斂速度的指標μ(D)μ(D)作為目標函數之一加入儲能信息物理系統規劃的模型中。
三低壓配電網中儲能和通信網絡二層規劃模型
3.1總體思路
為了考慮信息系統與物理系統的相互影響,本文采用二層規劃模型對儲能的位置容量、通信終端的位置及通信拓?fù)溥M(jìn)行優化,所提二層規劃模型的結構如圖5所示。其中上層的優化變量為儲能的位置和容量,目標函數為最小化年費用、最小化通信長度以及最大化收斂速度。下層以上層的儲能安裝位置(也是通信終端的位置)為前提,對通信拓?fù)溥M(jìn)行優化,目標函數為最小化通信長度和最大化收斂速度,并將優化后的通信拓?fù)浼跋聦幽繕?biāo)函數值返回上層。通過上下層相互迭代,最終獲得儲能系統和通信網絡的協同規劃結果。

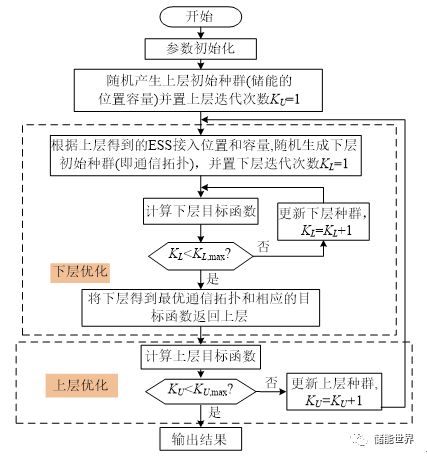

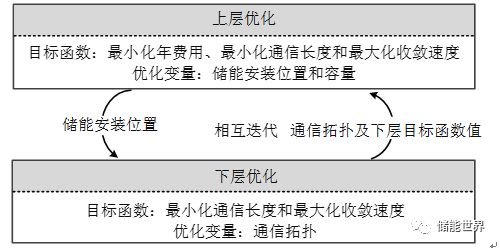

圖5 二層規劃模型的框架圖
Fig. 5 Frame diagram of the bi-level model
3.2上層優化模型
3.2.1 目標函數
上層優化模型以最小化年費用、最小化通信線路長度以及最小化分布式控制收斂指標為目標,采用加權的方式將多目標轉化為單目標。上層優化的目標函數可以表示為
min FUL=ω1f1/f1max+ω2f2/f2max+ω3f3/f3max (8)
式中：FUL為上層目標函數值;ωi為各個目標函數的權重;fimax為各個目標函數的最大值。
式中：Cess是儲能單位容量的成本;Cwct是單個通信終端的價格;m是通信終端的個數;Cpu是電價;Δt是時間間隔;T是總時間;Ploss0,t和Ploss,t分別是安裝儲能前和安裝儲能后t時刻的網損;α是等年值系數,可以表示為
式中：rr是貼現率;ll是設備使用年限。
2)通信線路長度f2。
通常,通信線路盡可能短有利于減少信息傳輸消耗的能量。因此,將最小化通信長度作為目標函數之一。
1)年費用f1。
式中：Lij是節點ii和節點jj之間的距離。
3)控制性能指標f3。
提高分布式控制的收斂速度,可以提高控制性能和系統的穩定性。因此,將最大化收斂速度作為第三個目標函數,即最小化收斂速度指標μ(D)。
f3=μ(D) (15)
目標權重的選取主要考慮不同指標在規劃階段的重要程度。首先,經濟性是規劃問題的首要關注指標,因此年費用f1f1比其他兩個目標更加重要;其次,控制性能指標f3f3反映通信網絡對儲能控制的影響,為第二重要的目標;通信線路長度f2f2主要與通信網絡消耗的能量有關,為第三重要的目標。本文采用層次分析法[22]確定所提模型中3個目標函數的權重,判斷矩陣為經過矩陣處理后,得到各目標權重分別為0.64、0.10和0.26。
3.2.2 約束條件
1)潮流約束。

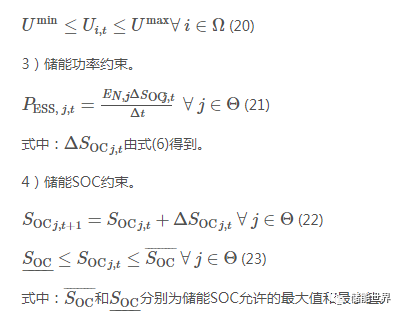

式中：Ω為配電網的節點集合;θij,tθij,t為節點ii和節點jj之間的相角差;Gij和Bij分別為節點導納矩陣的實部和虛部;Pi,t和Qi,t分別為tt時刻ii節點注入的有功和無功功率;PPV,i,tPPV,i,t,PESS,i,tPESS,i,t和PLD,i,tPLD,i,t分別為tt時刻ii節點的光伏、儲能和負荷有功功率;QPV,i,t,QESS,i,t和QLD,i,t分別為tt時刻ii節點的光伏、儲能和負荷無功功率。
2)節點電壓約束。
3.3下層優化模型
3.3.1 目標函數
下層以上層得到的通信終端位置為基礎,對通信拓?fù)溥M(jìn)行優化。下層的目標函數為
min FLL=ω2f2/sf2+ω3f3/sf3min FLL=ω2f2/sf2+ω3f3/sf3 (24)
式中：FLLFLL為下層目標函數值。
3.3.2 約束條件
1)強連通約束。
為了保證分布式一致性算法收斂,通信網絡對應的圖必須為強連通圖。
2)帶寬約束。
為了避免過多帶寬造成通信設備成本的增加,每個通信終端的入度和出度需滿足式(25)的約束。
下層計算結束后,將優化得到的通信拓?fù)浼跋鄳?yīng)的目標函數值返回上層,進一步計算上層的目標函數值。
3.4優化算法景
針對所提的二層規劃模型,分別采用自適應交叉率和變異率的精英保留策略遺傳算法[23]和二進制粒子群算法[24]求解上層和下層優化問題。
遺傳算法能有效求解含多目標函數、混合整數變量的非線性優化問題。為了克服遺傳算法在計算中各代產生的優良個體丟失以及參數選擇不當而發生早熟的問題,本文采用自適應交叉率和變異率的精英保留策略遺傳算法求解上層優化模型,能夠提高尋優效率和收斂速度。每個候選位置安裝的儲能容量用三位二進制數編碼,其中“000”表示該位置不安裝儲能,“001”表示該位置安裝容量為4 kW·h。
粒子群算法具有容易實現、參數少和收斂速度快的特點,適用于求解網絡重構、拓?fù)鋬?yōu)化等問題。本文下層優化模型對通信拓?fù)溥M(jìn)行優化,優化變量為0-1變量,因此采用二進制粒子群算法進行求解。粒子每一維度的位置編碼為0或1,其中0表示相應位置無通信連接,1代表相應的位置存在通信連接。算法的流程圖如圖6所示。
圖6 算法流程圖
Fig. 6 Flowt of algorithm
四算例分析
4.1算例背景

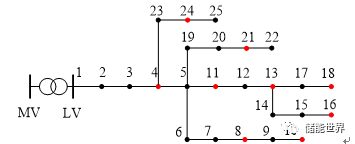

如圖7所示,本文采用一個含有25個節點的低壓配電網進行仿真,網絡額定電壓為380 V,每個節點上均帶有負荷,同時在圖7標紅的節點上安裝光伏發電系統。線路的阻抗為0.650+j0.412 Ω/km,線路長度參見文獻[25]。光伏和負荷的典型日的功率曲線如圖8所示。所有光伏發電節點的典型日輸出是一致的,主要考慮到低壓配電網地理距離較短,因此光伏間的出力差異較小。儲能配置的基本參數如表1所示。每個節點的最大入度和出度均設為5。
圖7 25節點低壓配電網絡
Fig. 7 25-node LV distribution network

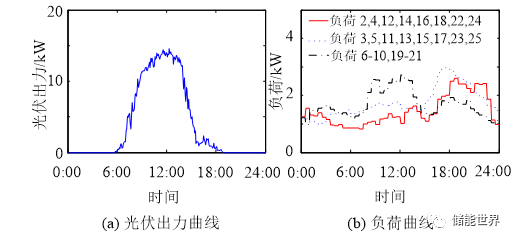

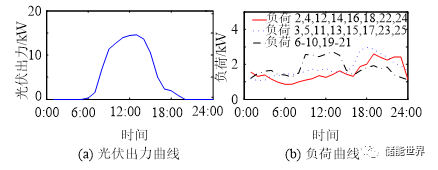

圖8 典型日的功率曲線
Fig. 8 Typical daily power curves

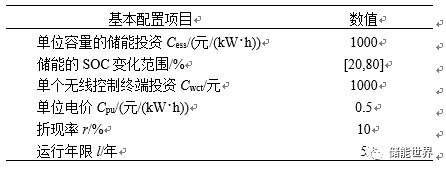

表1 所提配置模型的基本參數
Tab. 1 Basic parameters of the configuration model
4.2儲能配置結果及經濟性分析
為了驗證所提信息物理協同配置方法的經濟性,采用如下兩種配置方案進行比較：
方案A：物理系統和信息系統獨立配置。首先以年費用最小為目標對儲能系統的位置容量進行配置,采用的優化模型為上層優化模型(式(9)—(13)、(16)—(23));然后,根據儲能的安裝位置配置無線通信終端,并對通信網絡的拓?fù)溥M(jìn)行優化,采用的優化模型為下層優化模型(式(24)—(25))。
方案B：采用所提的物理系統與信息系統協同配置方法,對儲能和通信網絡進行協同配置。
兩種方案的儲能配置結果及各項費用如表2所示。表中兩種方案配置的儲能總?cè)萘拷咏?年投資費用分別為36932元和37987元,但是儲能的安裝位置卻存在較大差異。方案A中,9個候選位置均安裝儲能;方案B中,9個候選位置中僅有7個位置安裝儲能。兩種配置方案均能改善網損,年降損收益分別為4303元和4252元,可以看出方案A對于網損的改善比方案B更為顯著。這是因?yàn)榉桨窤所采用的分散度更高的儲能布局有利于實現功率的就地平衡,降低線路中不必要的功率流動從而有利于降低網損。但是,采取分散度更高的儲能布局也需要安裝更多的無線終端以實現儲能的分布式協調與控制,可以看到方案A的無線終端投資明顯高于方案B。從總的年費用來看,方案B要優于方案A。因此,在配置儲能的過程中,采用信息與物理系統協同配置的方法可以兼顧物理系統和信息系統的投資,從而獲得更為經濟的配置結果。

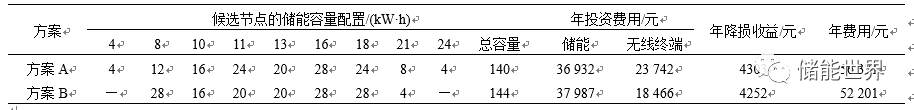

表2 兩種方案的儲能配置及費用
Tab. 2 ESS configuration and cost of the two schemes
4.3通信網絡的拓?fù)浼皟δ芸刂菩阅芄?
為了進一步比較通信網絡的性能,增加方案C,方案C物理系統的配置結果與方案B相同,同時采用文獻[12,14]方法對通信網絡拓?fù)溥M(jìn)行配置。

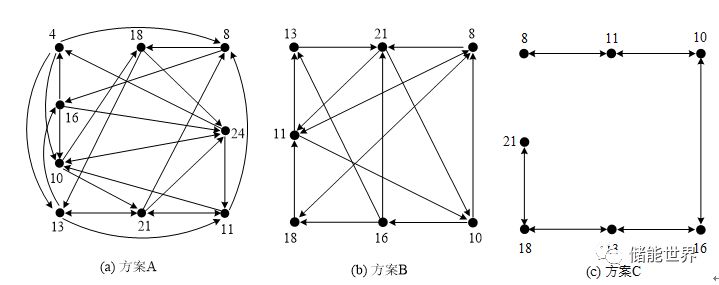

圖9是3種配置方案所對應的通信網絡拓?fù)鋱D,圖9中的數字代表儲能安裝的節點,連線代表不同節點間的通信連接和方向。從圖9中可以看出,方案A中的通信網絡拓?fù)渥顝?fù)雜,方案B的拓?fù)浣Y(jié)構較為簡單,方案C的拓?fù)浣Y(jié)構最簡單。方案A、B和C的通信路徑的總長度分別為2650、1400、960 m。
圖9 不同配置方案下的通信網絡拓?fù)?
Fig. 9 Communication topologies of different configuration schemes
為了衡量不同通信拓?fù)鋵δ芸刂菩阅艿挠绊?采用兩種功率擾動進行測試。
1)電壓出現越上限情況,儲能充電,如圖10(a)(b)(c)所示。
2)電壓出現越下限情況,儲能放電,如圖10(d)(e)(f)所示。

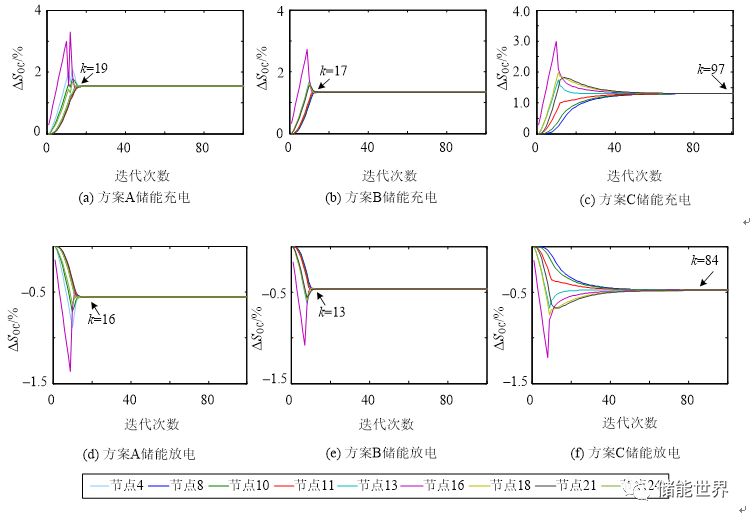

圖10 不同方案下的儲能控制性能
Fig. 10 Control performance of different configuration schemes
由于3種方案的通信拓?fù)渚鶠閺?qiáng)連通圖,對于同一種電壓越限情況,3種方案均能實現漸進收斂。但是分布式控制收斂速度卻存在差異。在儲能充電過程中,方案A、B和C分別需要迭代19、17和97次達到收斂,儲能放電過程中,方案A、B和C分別需要迭代16、13和84次達到收斂。從收斂速度上可以看出,方案A和B的控制性能接近且明顯優于方案C,說明通過對通信網絡的拓?fù)溥M(jìn)行優化能夠有效的提升儲能控制的性能。但是方案A的通信路徑的總長度要明顯的長于方案B,這可能會導致通信網絡更高的能量損耗[15]。主要是因?yàn)榉桨窤中無線終端的配置較多,為了使得儲能分布式控制具有良好的性能,導致方案A的通信網絡拓?fù)溥^于復雜,拓?fù)渎窂揭哺L。
從以上的分析中可以看出,信息與物理系統獨立配置的方案也可能獲得較好的儲能控制性能,但是通信網絡拓?fù)涓鼮閺?fù)雜,通信路徑也更長。而信息與物理系統協同配置的方案可以利用更為簡單且通信路徑更短的方案達到相同的控制效果。同時,信息物理系統協同配置方案的經濟性要明顯好于信息物理系統獨立配置方案。
為了驗證所提儲能分布式控制策略的有效性,以方案B的儲能和通信網絡配置結果為基礎,進一步考察儲能在一天內的電壓控制效果,其中光伏出力和負荷采用圖11所示的時間間隔為5 min的數據?？刂平Y(jié)果如圖12所示,在沒有儲能參與電壓控制的情況下,由于負荷需求和光伏出力的峰值時刻不匹配,網絡中出現了嚴重的過電壓和欠電壓問題,如圖12(a)中所圈出的面積;而所提的控制策略有效的抑制了電壓越限問題,如圖12(b)所示。圖12(c)是儲能一天中SOC變化情況,由于將所有儲能設備的SOC作為一致性變量,因此各儲能SOC的變化完全一致。圖12(d)是儲能的充放電功率情況,可以看出,所提的儲能充放電協調策略考慮了儲能的調節能力,在同一個時刻容量越大的儲能出力越大而容量越小的儲能出力越小。
圖11 功率曲線
Fig. 11 Power curves

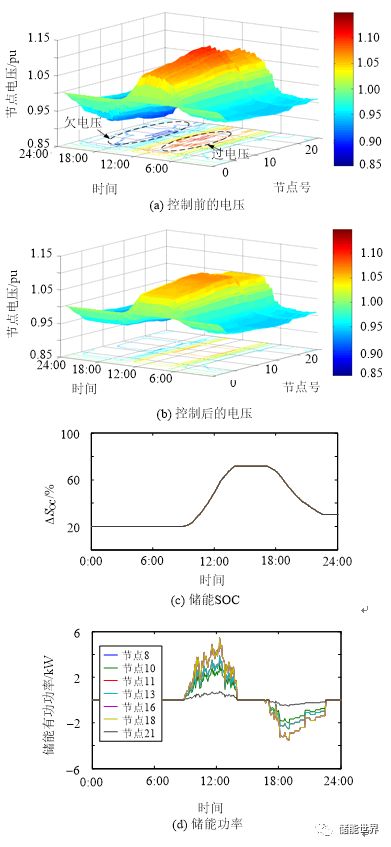

圖12 儲能的控制結果
Fig. 12 Control results of ESSs
五結論
本文對含高比例戶用光伏低壓配電網的CPS協同規劃進行了研究,提出了一種基于分布式控制的儲能及通信網絡二層規劃模型。
1)所提的CPS協同規劃方法與單獨規劃方法相比,可以獲得經濟性更好的配置方案。主要原因是所提方法將儲能和通信終端作為整體進行配置,能避免儲能配置太過分散,從而降低通信投資。
2)與常規的通信網絡拓?fù)湎啾?本文所提規劃方法能夠有效地優化通信網絡結構,提高儲能分布式控制的收斂速度并降低通信拓?fù)涞膹?fù)雜度。
3)本文所提方法配置的儲能及通信網絡能有效緩解光伏并網造成的電壓越限問題,從而促進高比例戶用光伏的消納。
