中國儲能網訊：2018年8月18-19日，由電車人學院舉辦的總裁班“雄鷹計劃”（黃埔一期）第2次課電動化專題在北京理工大學舉辦，邀請中汽中心動力電池領域首席專家、中汽中心試驗所副總工程師王芳就動力電池最新進展和幾個核心問題探討進行主題分享，現經過編輯整理分享給行業參考。
中汽中心動力電池領域首席專家、試驗所副總工程師王芳
以下為涉及的10個主要方面：
問題1：關于動力電池的產業發展問題
問題2：關于動力電池的技術發展路徑
問題3：關于2015~2018年電池系統能量密度、成組率變化趨勢
問題4：關于動力電池結構分析，方形、軟包和圓柱成組效率
問題5：關于電池系統冷卻方式分析，自然冷卻、風冷和液冷
問題6：關于動力電池一致性的影響
問題7：關于動力電池起火原因分析
問題8：關于動力電池可用評價
問題9：關于動力電池梯次利用
問題10：關于動力電池發展需重視的兩大方面
問題1：關于動力電池的產業發展問題
動力電池產業化進展迅速，兩級分化嚴重，優質產能不足。在國內新能源汽車產銷量迅速增長的情況下，電池產業化進展也非常迅速，根據工信部車型數據統計，2015年電池裝機量16GWh、2016年28GWh、2017年36GWh，2020年的需求是100GWh左右，但是根據我們粗略估算2017年電池行業的年產能已達到200GWh，遠遠超過實際需求量。
整體來看，去年年底磷酸鐵鋰單體能量密度大概在140Wh/kg，現在180Wh/kg左右，甚至到190Wh/kg。三元單體能量密度現在基本上在200Wh/kg左右，去年平均值在185Wh/kg，18650已經達到265Wh/kg以上。
再看市場份額的占比，特別是今年電池行業的變化非常明顯：一是兩極分化，80%的量集中在20%的企業手里，剩下80%的企業在爭奪20%的市場份額；二是優質產能明顯不足，各電池廠產能擴展非?？欤谖磥硪荒曜笥业臅r(shí)間內還會有非常大的格局變化，如現在有一些企業已經在逐步退出市場了，目前占市場份額非常大的這幾家企業在國內已經是相對優質產能了，但在國際的競爭上又會怎么樣？這與他們產品的品質、生產制造的工藝等密切相關。
問題2：動力電池的技術發展路徑

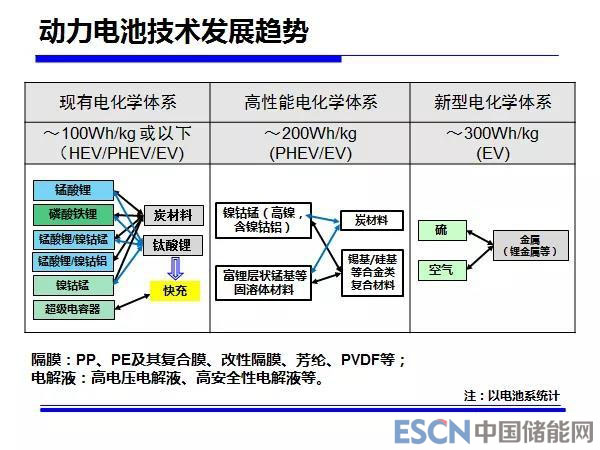

電池技術進展，下圖是我們做“十二五”規劃時的圖，到現在為止沒有太大的變化，這是因?yàn)楝F(xiàn)有體系正極材料、負極材料有哪些都是確定的，只是不同正負極材料的搭配，能夠達到不同的性能指標、能夠滿足不同車輛的使用。
具體來看，第一塊是現有電化學體系，已經比較成熟；第二塊是現在正在研發應該往產業化走，但是目前已經提前走到產業化階段了，原因是什么？就是因?yàn)殚L續航、高比能的要求和補貼政策的引導；第三塊是鋰硫、鋰空氣電池是未來的體系。

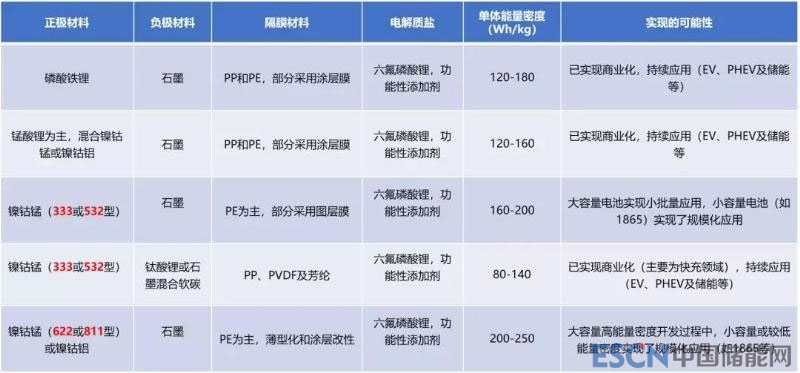

從2017年底到現在我們認為333和532應該是主流的產品， 622應該是進入中試階段的產品，811屬于小試、研發階段，再用兩年的時間可以進入市場的產品，但是811現在已經提前進入產業化，也就是說我國現在的狀態是從532跳過622直接向811發展，造成現在高比能的這類電池沒有經過太多的市場驗證、可靠性考核和產品迭代的周期就快速應用，把它快速推上了歷史舞臺，所以這個大家要重視。
未來的電池體系包括鋰空氣電池、鋰硫電池和固態電池，這3類電池中固態電池在電動汽車上的應用會更快一些。到底什么樣的電池是全固態？什么樣的電池是固液混合態？現在一般高于5到8安時以上的電池基本上都是固液混合的電池，并不是全固態，全固態的電池要想走到完全的產業化還需要好幾年的時間。
再看鋰空氣電池，我們對它的化學特性進行過詳細的分析，在使用上它是無限接近于石油，也就是說如果它能用到車上我們就不用再擔心車輛的續航里程，但實際上它的壽命及各方面的問題在很長一段時間內是無法解決的，無法滿足車輛要求的壽命。
鋰硫電池目前已經有一些應用（非車用），但要用到電動汽車上它壽命以及其他的一些問題現在還沒有解決，所以鋰空氣、鋰硫電池離產業化的距離還會更遙遠一些，比固態電池要遙遠得多。
問題3：2015~2018年電池系統能量密度、成組率變化趨勢

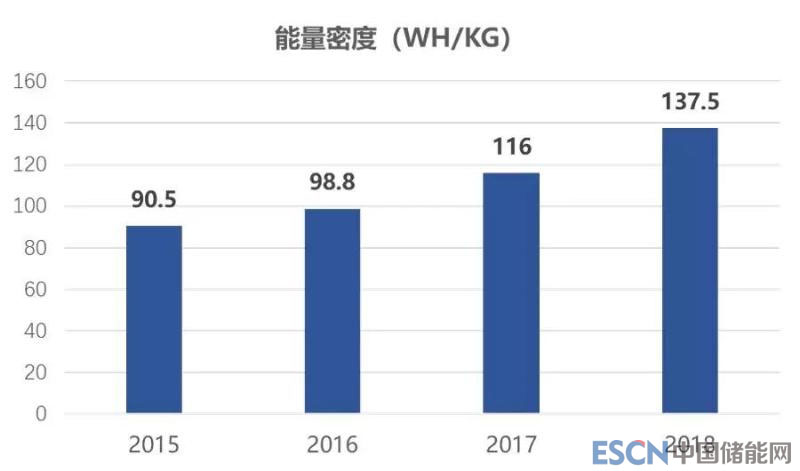

2015年電池的系統能量密度是90Wh/kg，2017年是116Wh/kg，發展得比較迅速，相對來說還是符合發展規律的，但是到了2018年的4月份已經達到了137.5 Wh/kg。為什么從2017年到2018年會有這么大的變化？由于新補貼政策的出臺。
2016年電池系統成組率是63%，2017年是67%，2018年前幾個月是74%，這是平均值。具體而言，2017年電池單體能量密度均值在173Wh/kg，系統均值在116Wh/kg，算出來的67%的成組率，這是從單體能量密度到系統能量密度的差異。
細分來看2017年磷酸鐵鋰單體能量密度均值143 Wh/kg左右，系統在117 Wh/kg左右，成組率在81%；三元單體在183 Wh/kg左右，系統在115Wh/kg左右，成組率在63%。從這里面可以看出，磷酸鐵鋰和三元單體能量密度差異非常明顯，但到系統層面基本趨于一致，這與成組的技術有關，也與電池本身安全要求密切相關。
磷酸鐵鋰2017年裝車量占50%，三元占43%，磷酸鐵鋰主要應用在客車上，電動客車的安全要求決定了裝到客車上的電池基本上只能是磷酸鐵鋰，三元基本上都是用在乘用車上，一個車型一個電池包，而大巴車的設計現在基本上都是標準箱，不同的車型可以共用標準箱，磷酸鐵鋰可以裝在很多不同的車型上。
為什么它們會有這樣的差異？第一，磷酸鐵鋰本身的安全性很高，它不需要附加太多的安全保護；第二，磷酸大部分用在商用車，標準箱的設計本身要求會比較低（商用車的制造本身就比乘用車要求低），所以在PACK集成方面的要求會低一點；然后還有一個重要的原因，它整體的這種遞增趨勢還受到相關政策對能量密度要求的影響。
想要提升能量密度有兩個辦法：第一緊湊化，在單體能量密度已經確定的情況下盡量多塞電池，把里面塞得越緊越好，但是這樣會造成高壓線束等不能按照理想的狀態排布，這是一個隱患；第二輕量化，把電池包做的盡量輕，而這樣帶來的一個結果是電池外殼使用的材料在抗機械碰撞方面的風險加大，這也要看能不能滿足實際使用的需求，如果能夠滿足那也沒有關系。
問題4：三元體系電池結構分析，方形、軟包和圓柱成組效率
圓柱單體能量密度均值187 Wh/kg，系統均值在117.6 Wh/kg，成組率62.89%；軟包單體能量密度均值171 Wh/kg，系統均值在114.2 Wh/kg，成組率66.78%；方形單體能量密度均值144.17 Wh/kg，系統均值在105.5Wh/kg，成組率73.18%。
圓柱像18650的結構缺陷，排布的時候需要增加冷卻系統以及其他結構的這種排布使得它的成組率降低；方形成組率是最高的，最容易成組的；軟包，它的一個優點是單體可以做得很高，但是成組需加支架、散熱措施等，反而它的成組率可能趕不上方形電池，它們在未來的一段時間內還會是三分天下的狀態。
軟包在高比能電池方面的安全風險遠遠低于方形，方形電池的容量還不適宜過高，像高比能的三元電池做到70安時以上都是風險比較大的。一個大的、高容量、高比能的電池在瞬間熱量釋放的狀態下，它的泄壓閥如果沒有及時打開，即使及時打開力量也是非常大的，相對來說軟包在這個方面有它的一些優勢。
圓柱電池以前有優勢是因?yàn)?8650是從消費類電子來的，它的生產一致性控制會比較好，但在系統集成的時候?qū)ο到y(tǒng)集成技術的要求是非常之高的，看特斯拉的專利就知道了，其實現在方形和軟包生產工藝控制上升的程度已經趕超了圓柱，圓柱單體的優勢并不是那么明顯了，相反它在結構集成方面的缺點會逐漸暴露出來，比如特斯拉最近的幾起事故基本都是車輛毀掉了，可以看到一旦發生機械破壞，它的那種結構的破壞是崩盤式的，雖然18650電池單個的能量并不是那么大，但是當能量密度足夠高的時候，瞬間火勢的串起導致了整個崩盤式的起火，事故也是比較危險的。
問題5：電池系統冷卻方式分析，自然冷卻、風冷和液冷
我們統計了2017年下半年某時間段的樣本，當時96款電池中有86款是自然冷卻，就像剛才講的那樣要想提升系統的能量密度有兩個辦法：一是緊湊化，二是輕量化，緊湊化的一個重要方式就是把能減掉的就減掉。自然冷卻是什么？就是什么也沒有，能夠不考慮風冷、液冷，把空間都留給電池，這也導致使用自然冷卻的越來越多。
以前不是這樣的狀態，在2015、2016年，特別是2016年下半年我們與很多車廠交流，他們的樣品設計很多是打算采用液冷的，在乘用車基本上都計劃采用液冷方案，但是到2016年底2017年補貼政策出臺的時候，這個狀態就開始改變了，2017年上半年液冷已經明顯減少。
這幾年政策推動對整個產業的發展是非常有利的，但是在發展的過程中畢竟會有一些問題存在，而這些問題是會暴露在我們實際的產品和產業當中的。
我們比較過不同冷卻方式下電池的狀態：當電池采用風冷設計，電池整體溫度的下降是很明顯的，比如電池原來會升高15度，采用風冷后溫升在13度，但是從進風口到出風口整個電池包內部不同位置的溫度差異會明顯增大，這會導致電池單體的差異變大，電池包的劣化會加劇，也就是說如果電池風冷設計技術不過關、對電池?zé)釥顟B(tài)、對風道流體力學等不了解，還不如直接采用自然冷卻。再看液冷，當液冷排布得比較好的時候，電池單體和整體的溫度控制都比較好。
產業未來的發展還是會以市場為導向，企業需要重視系統集成、系統熱管理、功能安全管理等技術，這才能是未來企業的核心競爭力。
問題6：動力電池一致性，電芯的一致性影響電動汽車?yán)m(xù)航里程的功率特性、放電能量特性、電池總壽命以及成本等
電池的一致性影響的不單單是它的性能，還有整體的安全性以及成本。電池的一致性好了，整體成本就會下來，會表現在哪幾個方面？第一你不用換，第二生產制造的成本攤薄。為什么LG和三星前兩年能打價格戰，現在他們還能打價格戰，這與他們生產制造工藝水平是有關系的。
電池單體的能量密度國內是可以做的比較高的，這是單一指標，但是再看我們產品的一致性表現，就可以知道它能不能在市場上形成強有力的競爭能力。據我了解，目前國內CPK值最高的企業是以1.67為天花板的，而三星、LG他們的CPK值是以1.67為基礎的，甚至能達到2.0，也就意味著100萬只電池里面幾乎沒有次品，所有電池性能是完全一致的，差異是非常非常小的。再看我們1.33的CPK值，電池是這個狀態，而且這已經是經過篩選的，不合格的電池已經挑選出來了，如此情況下我們的成本怎么跟他們?nèi)ケ容^？他們的CPK值是2.0，沒有最后的分選，電池在制造以后直接就去配組，我們還得花錢買分選的裝備，先把電池選出來。所以這個是非常非常重要的，我們要重視真正的企業核心競爭力。
注：CPK,過程能力指數,表示過程能力滿足技術標準的程度,值越大表示品質越佳。
問題7：動力電池起火原因分析

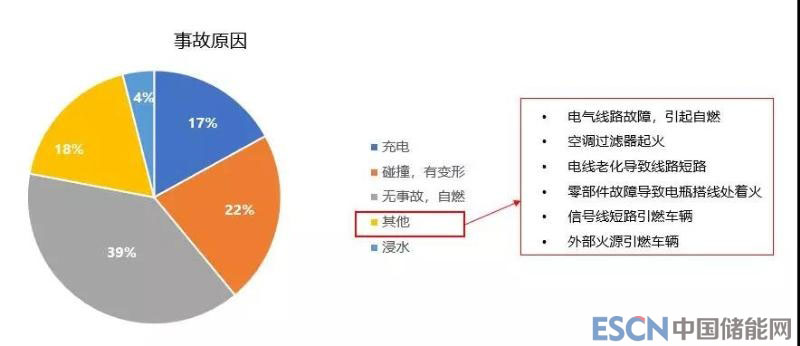

總結分析一下不完全統計的國內外電動汽車起火事故，看一下起火的原因。
事故的原因主要有充電起火，占到17%；碰撞起火，占到22%；無事故自燃，占到39%，這部分主要是指從電池部位先開始起火的事故；其他原因占到18%，主要包括電氣線路故障、電線老化、零部件故障等原因引發的起火，不是電池本身的原因；最后還有浸水起火，占到4%。

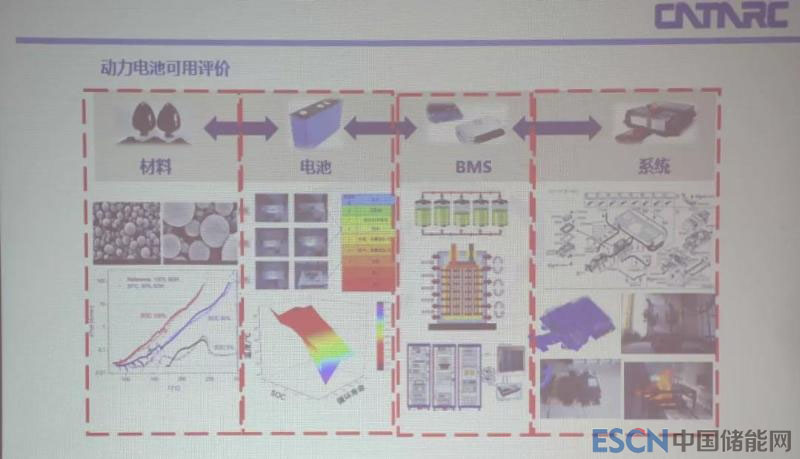

問題8：動力電池可用評價
我們在做電池安全性評價的時候更多的會從三個角度來考慮：電池的可用邊界、可控邊界和失控邊界，這三個邊界在電池全生命周期內是變化的，電池是一個電化學載體，所以我們在評價的時候，希望能夠考慮到這幾個方面。
可用評價就是我們會從材料的熱穩定性出發，對電池的安全等級要有一個明確的劃分，知道它的薄弱點是什么、優勢是什么，然后要從系統的層級把它的薄弱點給保護起來，最終我們在系統層級才能得到一個比較好的電池，電池本身是分三六九等，我們要通過系統工程把它用在最好的狀態。
問題9：動力電池梯次利用是偽命題嗎？
有人認為梯次利用是一個偽命題，我們在2012到2014年做過一個國家電網的課題，做了一個梯次利用的示范，當時用奇瑞S18淘汰下來的電池做了一個儲能電站，做完以后我們也承認它接近一個偽命題，就是很難做、非常非常難做，電池的這種評價，拆下來、再成組、再利用，在性價比方面不合適，經濟效益也不劃算。
但是到2014年底我們在制定編碼制度，在推進梯次利用的時候，經過詳細的討論認為還是應該要做，但是需要重新定位：電池回收必定是一個正向的而且是會推得非?？斓囊粋€(gè)課題，電池梯次利用是屬于有條件、有范圍、有要求的梯次利用，就是梯次利用一定是在特定條件下。比如都是大巴車，對這批電池有監控，有后期的評估處理，對電池的健康狀態能夠充分掌握，又有對接的梯次利用場景且對這個應用場景的指標體系是非常明確的，把這場景的指標也列入到電池的評價體系里面，隨時都知道車上的電池拆下來可以用在哪一個領域而且這個領域也已經對接好了，然后再做梯次利用，這就是在有條件、有范圍、有要求的情況下去做。
問題10：動力電池發展需重視的兩大方面
技術層面
（1）以安全為第一要素，重視性能與安全的最佳平衡；
（2）應進一步提升動力電池系統集成水平。
產業層面
（1）應該重視生產和使用過程中的一致性；
（2）應進一步提升優質產能；
（3）應重視電池的循環利用和產業的協同發展。
