近年來興起的反向結構聚合物太陽能電池使用低功函數(shù)材料修飾ITO電極作為負極、高功函數(shù)穩(wěn)定的頂部電極作為正極，大大提高了器件的穩(wěn)定性。但是，當前反向結構聚合物太陽能電池使用的負極修飾層材料主要是ZnO或TiO2納晶，它們需要高溫(>200oC)熱處理才能具有較好的性能，這不適合在大面積柔性電極上的應用。因此，開發(fā)廉價、可溶液加工以及低溫處理的負極修飾層對于將來柔性聚合物太陽能電池的實際應用具有非常重要的意義。

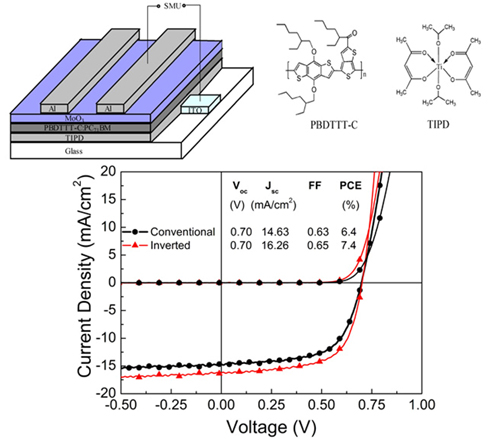

最近，在國家自然科學基金委、科技部和中國科學院的支持下，化學研究所有機固體院重點實驗室與高分子物理與化學國家重點實驗室和華北電力大學合作，使用廉價、醇溶性鈦螯合物TIPD修飾ITO電極作為負極，制備了反向結構聚合物太陽能電池(器件結構和相關材料的分子結構見圖1)。在AM1.5,100mW/cm2光照條件下，該反向結構聚合物太陽能電池能量轉(zhuǎn)換效率達到7.4%，而同樣活性層傳統(tǒng)正向結構器件的效率為6.4%(器件J-V曲線和光伏性能數(shù)據(jù)見圖1)。7.4%為反向結構聚合物太陽能電池當前文獻報道最高效率之一。
相關論文發(fā)表在Adv.Mater.(2012,24,1476-1481)上。
研究人員于2006年首次將TIPD用于傳統(tǒng)結構聚合物太陽能電池的負極修飾層，使基于MEH-PPV/PCBM的聚合物太陽能電池的效率從無此修飾層的1.66%提高到2.52%(ApplPhysLett,2007,91:023509)。這一電極修飾層材料獲授權中國發(fā)明專利1項(“一種聚合物太陽能電池及其制備方法”，專利號：ZL200610089192.3)。近期，他們又將TIPD用于反向結構聚合物太陽能電池，使用TIPD修飾ITO作負極、MoO3/Al作為正極、PBDTTT-C/PC70BM的共混膜為活性層構筑了反向結構器件。同時研究了TIPD修飾層熱處理溫度對器件光伏性能的影響，發(fā)現(xiàn)60oC熱處理后使TIPD表面由親水變?yōu)樵魉?50oC處理10分鐘的修飾層器件性能最佳。這一最佳熱處理溫度與傳統(tǒng)器件PEDOT:PSS修飾層的熱處理溫度相同，保證了TIPD修飾層將來在柔性基底電極上的應用。
