中國儲能網訊:2018年9月19-20日,首屆全國發電側儲能技術及應用高層研討會在西安綠地假日酒店隆重舉行。
本次會議由全國微電網與分布式電源并網標準化技術委員會、中國電力工程顧問集團西北電力設計院有限公司、中國電建集團西北勘測設計研究院有限公司、中國科學院電工研究所儲能技術研究組、深圳市科陸電子科技股份有限公司、浙江南都電源動力股份有限公司、廈門科華恒盛股份有限公司、惠州億緯鋰能股份有限公司、浙江超威電力有限公司、成都特隆美儲能技術有限公司、廣州智光儲能科技有限公司、長興太湖能谷科技有限公司等單位聯合主辦,易事特集團股份有限公司、上能電氣股份有限公司、鈦白金科技(深圳)有限公司、陽光電源股份有限公司、陜西鋅霸動力有限公司、傲普能源設計等單位聯合支持。
會議由中國儲能網和中國儲能電站網聯合承辦。來自政府主管部門、能源監管部門、行業專家、設計院、新能源發電業主單位、電力公司、系統集成商、項目承包商、投融資機構等400余位代表出席了本次研討會。
易事特集團股份有限公司副總經理兼微網儲能事業部總經理張濤出席了本次會議,并發表了題為《發電側儲能技術的應用現狀及關鍵技術研討》的報告,以下為報告全文:
張濤:各位專家,各位代表,大家上午好!下面由我來為大家做匯報!

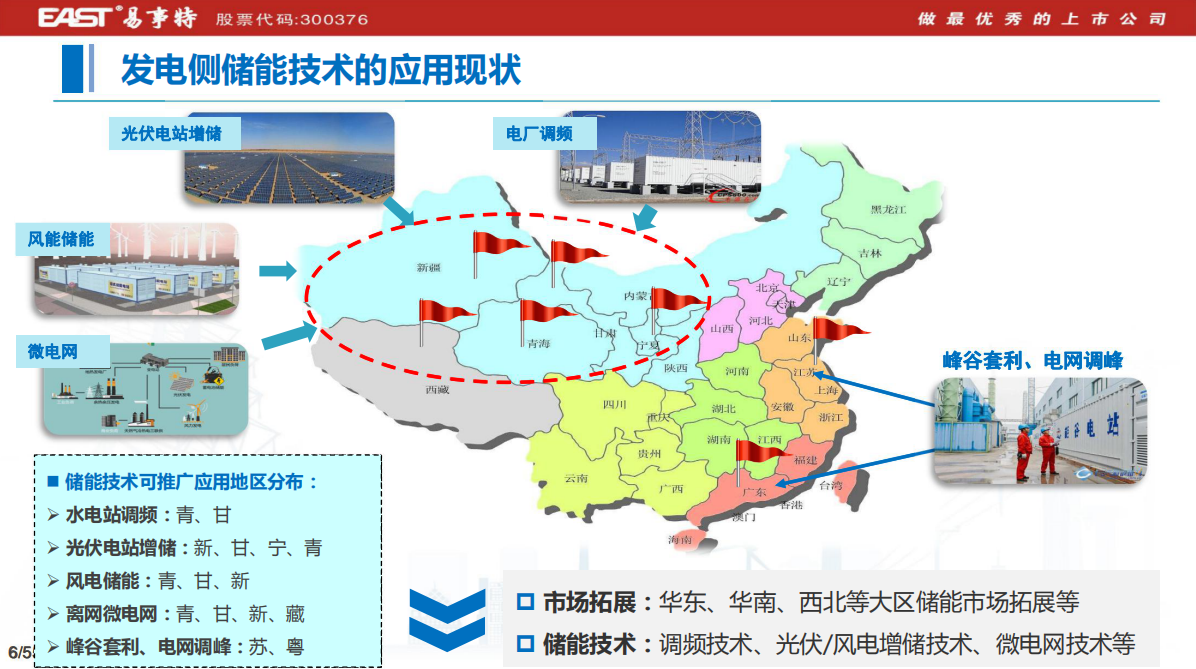

一、電網側儲能技術的應用現狀

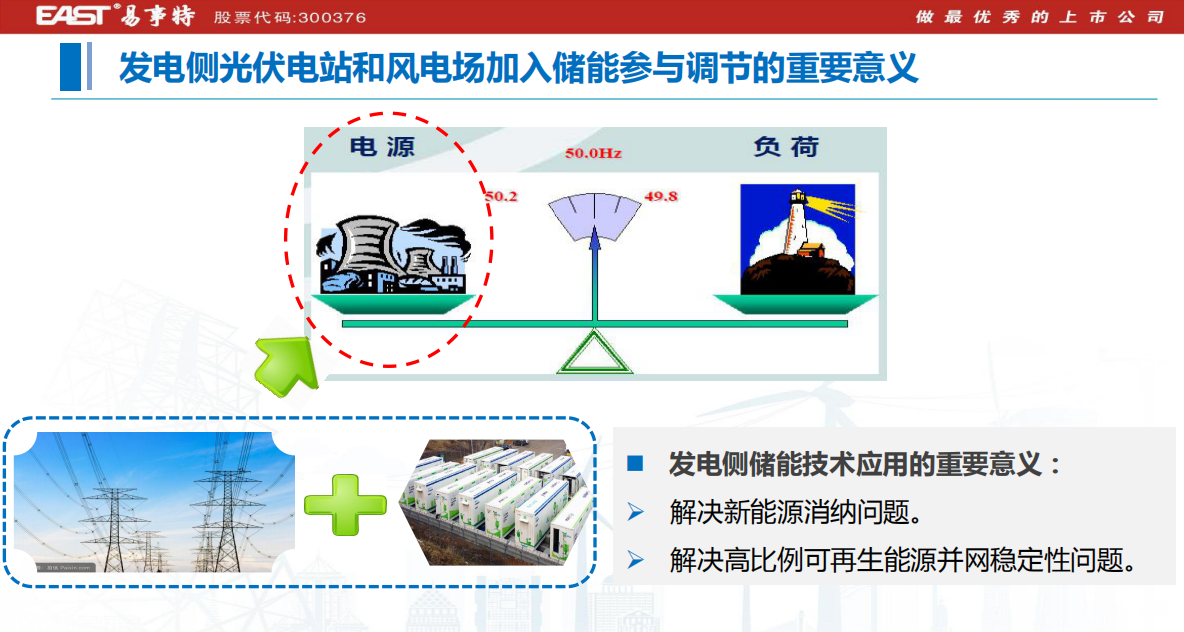

風光電大規模并網導致地區大電網嚴重不穩定問題,基于這樣的原因我們在尋找一個比較好的解決方式,加入儲能技術在電網的穩定性、電壓波動方面確實是最好的途徑。關于這方面的應用前景,西部地區應用比較廣,從西部的六個省份來看,很多起來做了很多的嘗試,并積累了前期寶貴的經驗。我們儲能技術在西部具有非常廣闊的應用前景,因為新能源的發展,從儲能的重要性來看,為什么一定是能源互聯網的支撐技術?就是因為把原來傳統的電力系統從剛性變成柔性,儲能把發電與用電從時間和空間分割開來,這是儲能最大的價值。

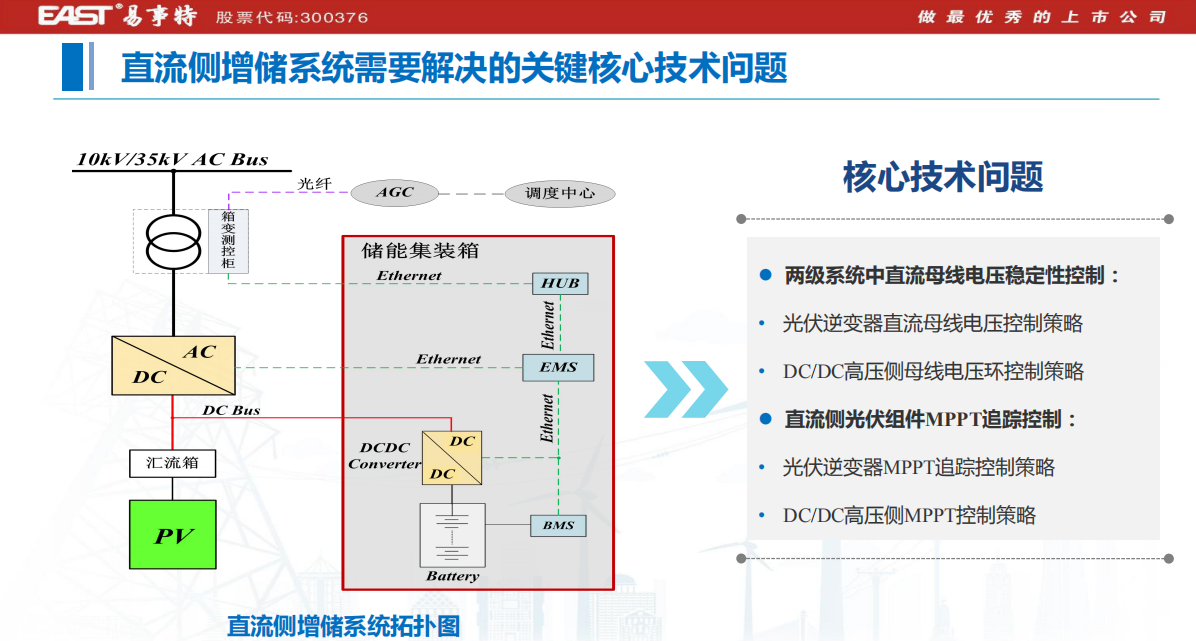

在原有的光伏系統的直流側增加儲能系統,基于此核心的配置在現有的基礎上把我們的儲能,包括DC雙向變換器、監控系統等加進去,我們要側重于哪個方面呢?基于光伏電站直流側增儲控制策略,要對棄光電量進行一個可控的管理。我們的監控系統、能量管理系統和發指令的速度,關于AGC下發的光伏限發指令,基于此,我們遇到兩個問題,在原有的光伏發電系統,把儲能加進去之后價格就變了,從原來組建的發電系統變成了儲能電池組或者DC/DC高壓側系統,這樣要把儲能的工作和責任分清楚。比如光伏直變器只管發,對于母線的控制誰去管?這些方面的問題是需要解決的,這些問題解決不了,在光伏電站儲能的方面會出現這樣那樣的問題。在這里面兩級系統中直流母線電壓穩定性控制是需要考慮到的問題。
關于直流母線電壓穩定性控制,是由光伏并網逆變器對直流母線電壓進行控制還是光伏并網逆變器不控制直流母線電壓只輸出功率,基于這些,對整個光伏逆變器來說,既要對組件做一個模式的控制,還要有一個穩壓的作用。這樣使整個DC/DC變換器,一旦出現問題的時候,多余出現需要限發的功率作為一個觸點的管理,這是對變換器控制環路設計進行了分析。這樣有個最大的好處,在追蹤電壓變化的時候,在這樣的情況下,當光伏逆變器進行MPPT追蹤控制,輸出的參考電壓值用于直流母線電壓穩定控制,DC/DC僅對限發電量進行充放電控制。當組件實發功率大于光伏逆變器限發功率指令時,能量管理系統EMS智能控制儲能系統充電,吸收棄光電量。當組件實發功率小于光伏逆變遷限發功率指令時,能量管理系統EMS控制儲能系統放電,解決棄光問題。這個方案做一個改動,我們的變換器要把實際的組件做一個采樣。儲能系統在無時無刻跟實際的現發功率做個比例,完整的會把光伏組件輸出的能量和儲能系統的能量做一個有機的配合,智能化的管控對于并網的要求來講沒有任何影響。這里面的通行速度一定要求很高,這種情況下處理的曲線基本上還是處于實際預想的范圍內,控制策略是可行的。

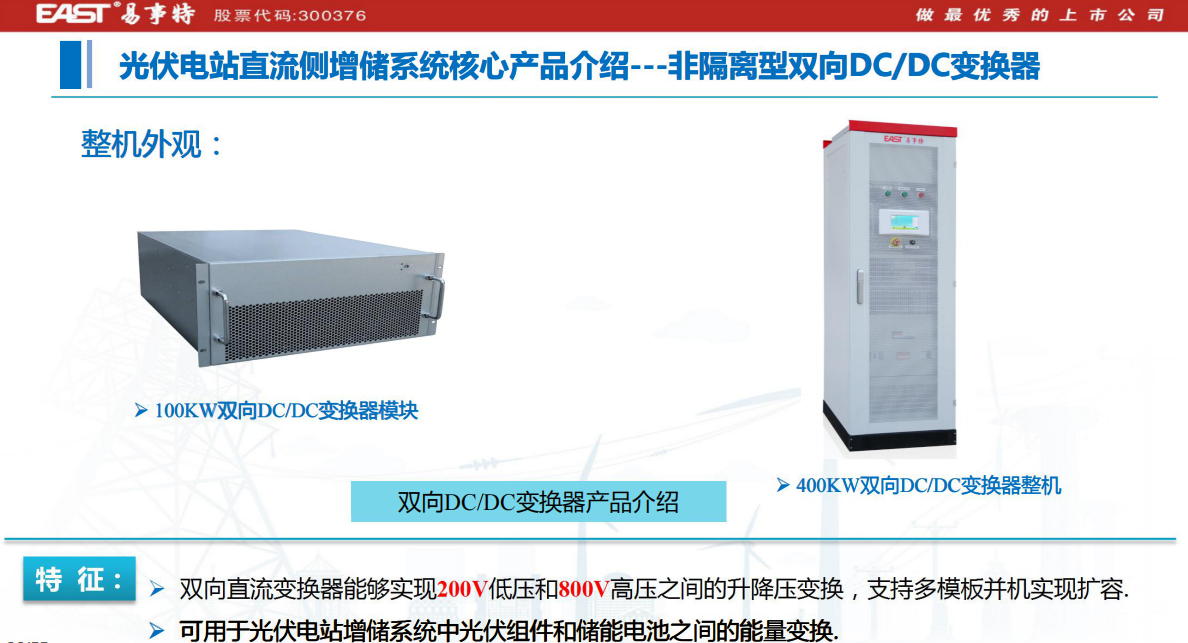

對光伏逆變器做一個恒定的并網功率輸出,把所有母線控制全部交給DC/DC去完成。這樣相對把軟件做一個稍微的修改,便于整個工程項目的交付。從這些來看,并網限發和充放的功率還是比較高的,從實際運行情況曲線是吻合的,你浪多少能量會原封不動的保存起來,在光照組件不夠的情況下,會從電池組里釋放出來,這就會進行一個充放電智能的協調。這里面關鍵的核心測試平臺,包括對變換器的控制方面進行了一些很強的技術儲備和運行經驗。我們主要的核心產品是100KU雙向DC/DC變換器模塊,可以實現雙向直流變換器200V低壓和800V高壓之間的升降壓變換,支持多模塊并機實現的擴容,可用于光伏電站增儲系統中光伏組件和儲能電池之間的能量變換。目前我們給北京現代一個客戶做的方案證明還是非常合適的。我們在寧夏做的案例來看,DC/DC變換器運行的實驗波行還是可以的。這樣可以確保在實際的工程應用中,對大系統的影響是最小的。
二、電網側儲能關鍵技術探討

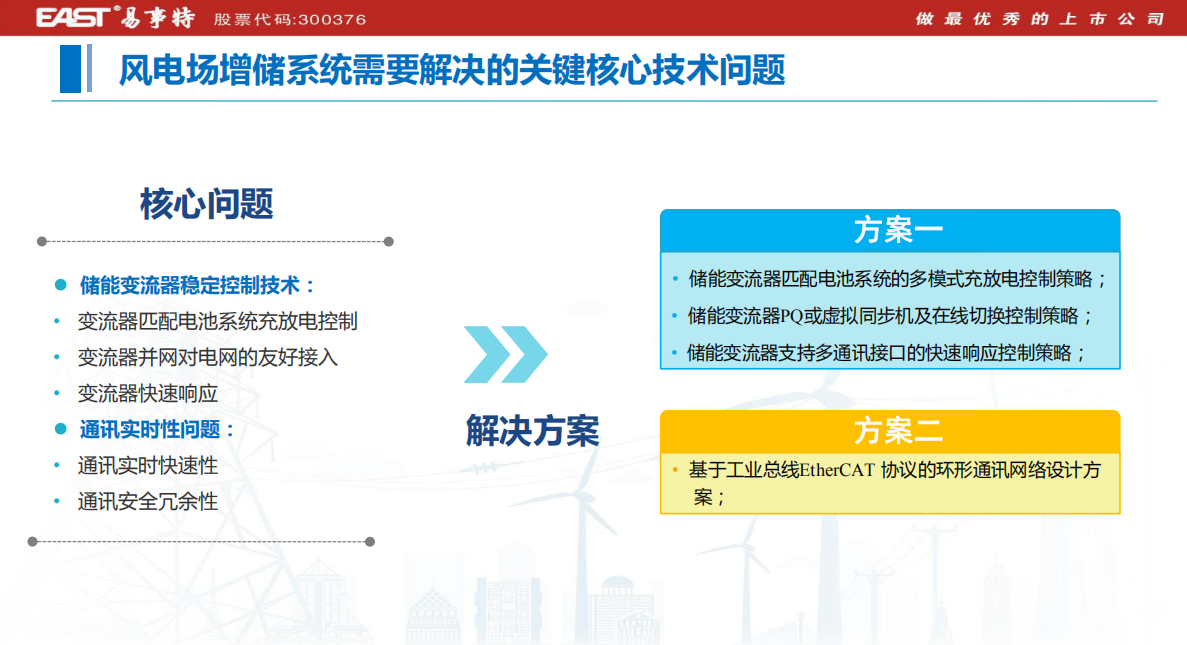

風電上的儲能目前是比較熱的,我們針對690伏的系統解決方案,主打的配置是目前研究的一兆瓦的儲能變流器。風電廠儲能不管是變流器控制還是其他的方案都是比較成熟的,從我們的角度來看有幾個方面需要解決。一是變流器和電池系統的匹配問題,二是變流器并網對電網的影響沖擊是最小,三是調動實時性問題,要快速的響應。針對這些問題我們提出兩個解決方案,一是儲能變流器匹配電池系統的多模式充放電控制策略,儲能變流器PQ或虛擬同步機及在線切換控制策略,儲能變流器支持多通訊接口的快速響應控制策略。二是基于工業總線EtherCAT協議的環行通訊網絡方案。

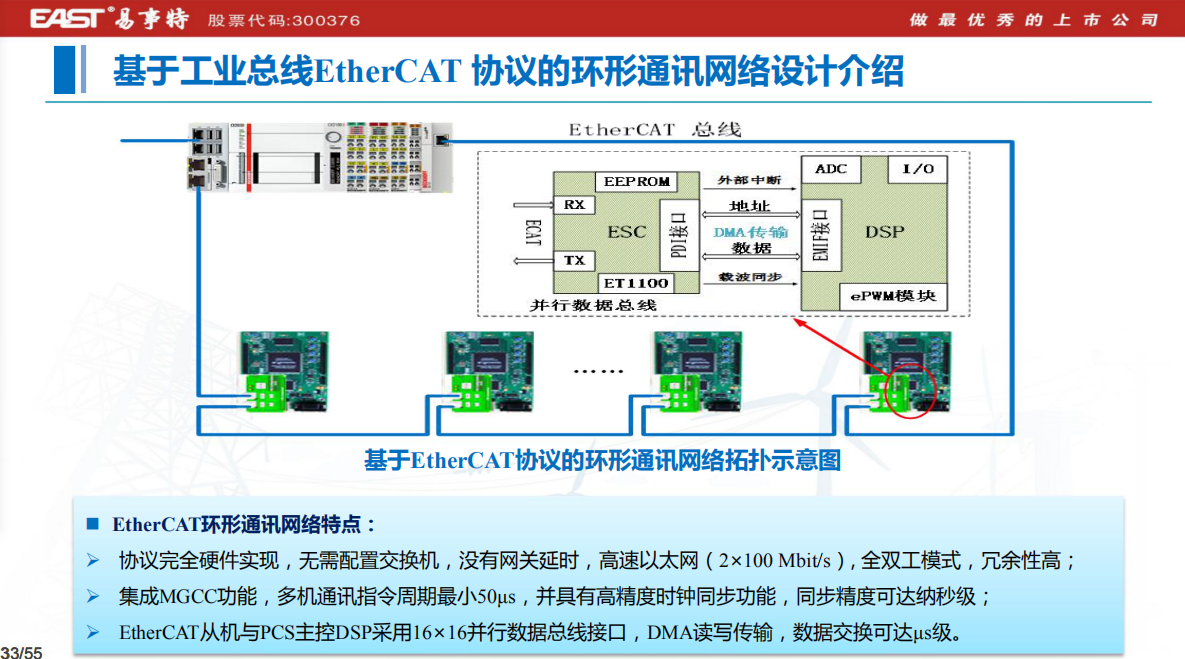

基于工業總線EtherCAT協議的環行通訊網絡設計,協議完全硬件實現,無需配置交換機,沒有網關延時,高速以大網、全雙工模式,冗余性高。并且有高精度時鐘同步功能,同步精度可達納秒級。我發一個指令變流器接收到以后響應的時間有多少呢?這對于風電廠的運營單位是比較關心的,0.11秒就可以達到,這是我們測試的結果。
這是儲能變流器虛擬同步機模型控制的實驗波形,相比較于下垂控制,虛擬同步機模式控制時并網帶載過程平滑,對電網穩定性較好?,F(xiàn)在所有的招標項目里面都對變流器的控制,是不是對電網有一個友好的控制,有沒有這方面的策略和功能,現在技術沒有任何問題了,后續按照客戶需求進行加入。
三、公司介紹及儲能電站案例分享
易事特是做UPS起家,現在到數據中心、智慧能源、軌道交通等戰略性產品研發、銷售與服務。1989年建于揚州,在UPS領域是比較出名的。全球設立268個客戶中心,現在銷售網絡涵蓋到省一級到地市一級,包括陜西分公司的銷售,一年10億以上,所以相對于銷售網絡是比較完整的。銷售模式也是非常成熟的。這是未來的布局,像合肥和南京的兩個基地未來是專注于做新能源業務,南京已經確定做儲能、微電網和充電樁,這是面對華中市場。西安主要是以陜西分公司為主來布局西北的業務。
我的報告就到這里,謝謝大家!
(本文內容未經演講人本人審核)
