中國儲能網訊：2017 年 10 月 9 日，一項具有重大突破意義的研究成果發表在了《自然·能源》期刊上。一支由著名華裔材料科學家鮑哲南和崔屹領銜的材料科學研究團隊，成功研發出了一種新型鈉離子電池陰極材料。該材料擁有極高的電池容量且循環壽命大幅增加，有望取代因礦產資源儲量有限而價格高昂的鋰離子電池。
圖 | 著名華裔材料科學家斯坦福大學教授鮑哲南（左）、崔屹（中）以及本次論文的第一作者、斯坦福大學博士后 Min ah Lee （右）
這種新型的材料使用了全新的思路，大大提升了鈉離子電池的性能——其循環電池容量達到了 484mAh/g，陰極能量密度更是高達 726Wh/kg。
本次論文的第一作者、斯坦福大學博士后 Min ah Lee也對 DT 君表示：“ 我們的新型陰極由氧和鈉組成，具有與常規鋰陰極相當?shù)哪芰棵芏?，可以作為鈉離子電池取代鋰離子電池的可靠陰極?！?
更加令人矚目的是，由于地球上鈉的儲量極為豐富，鈉離子電池陰極材料開采、生產成本僅為鋰離子電池的 1/100，從而將鈉離子電池的整體成本控制到鋰離子電池的 80% 左右。這一突破性的技術進展，讓人類在大規模能源儲存的道路上再一次邁出堅實的一步。

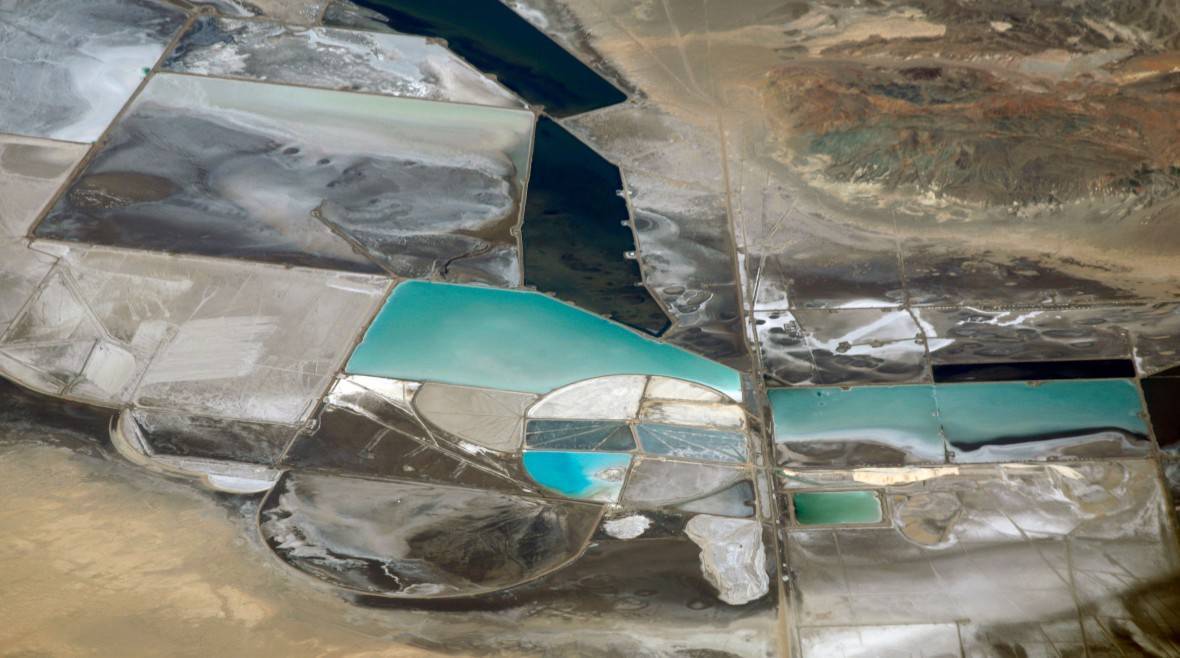

圖 | 隨著全球?qū)︿囯姵氐男枨蟛粩嘣黾?，鋰礦的開采供不應求，價格也水漲船高。隨著儲量的消耗，其價格可能進一步攀升
事實上，作為目前移動端最靠譜的電池，鋰離子電池以較高的能量密度和較徹底的充放電深度，統治了手機、電腦、電動汽車等絕大多數需要充電電池的應用場景。而且，隨著鋰電池產能的提高，在規模經濟的作用下，其價格已經連續多年保持下降的勢頭，進一步鞏固了其相對于其它電池技術的競爭優勢。
有科學家甚至認為，在地球上的鋰礦全被開采完之前，將不會有其它電池取代鋰電池的江湖地位。
然而，“儲量耗盡”這個看似天方夜譚一般的情景，卻正成為很多業內人士真真切切的擔憂。在全球范圍內鋰電池的產量不斷沖向新高、鋰電池整體價格大幅下降的背景下，部分用于生產鋰電池電極的原材料價格卻反而大幅飆升。這是因?yàn)榈厍蛏峡捎糜谏a(chǎn)鋰電池所需陰極材料的礦產資源（鋰礦、鈷礦等）實際上一點都不豐富。
為了滿足現有的鋰電池產量需求，世界范圍內各個礦場的產能都已經被逼到了極限，再增加產能十分困難。更不用說，加速開采還會讓這些有限的礦產資源提前耗盡，從而進一步推高價格。因此，鋰離子電池面臨著一個絕大多數的商品永遠都不會面臨到的挑戰：隨著產量的提升，價格不僅無法持續下降，反而可能急劇升高。
為了解決這個問題，科學家們將目光投向了在元素周期表上緊挨著鋰元素、特性也與其十分相近的另一種元素——鈉。與鋰資源相比，地球上的鈉資源儲量簡直豐富到“不可能被耗盡”：從浩瀚的大海里，到每家每戶的餐桌上，到處都有氯化鈉——食鹽的身影。與鋰離子電池材料每噸高達15,000 美元的價格相比，如果用鈉離子作為電極材料，其每噸成本將只有150 美元，便宜足有 100 倍之多。
圖 | 與鋰相比，地球上的鈉資源實在是太豐富了。大海、鹽湖、鹽礦，鈉元素占據了地殼中超過 2.7% 的質量。因此，以鈉為材料的電池將遠比鋰電池便宜。
然而，雖然應用前景廣大，鈉離子電池的研究卻一直沒有取得決定性的突破。
事實上，鈉離子電池的研究曾與鋰離子電池同時起步。不同于其他需要氧化還原反應的電池，這兩種電池屬于“搖椅電池”——需要離子自己在陰陽極之間來回穿梭，以達到充放電的目的。換句話說，陰極和陽極起到的作用就是收集、儲存和釋放用以產生電流的離子。
圖 | 許多元素都被用于制造電池。綜合多種性能來看，鋰是目前最佳的選項。但鋰電池電極材料礦產資源儲量的匱乏，為其未來的發展埋下了隱憂
上世紀八十年代，鋰離子的陰極材料研究首先取得突破，以鈷酸鋰等材料為代表的陰極材料，和通常由石墨構成的陽極材料組合，讓鋰離子電池獲得了極佳的性能，從而取代之前的鎳氫充電電池，走進了千家萬戶。而鈉離子電池的電極材料研究卻遠沒有這么順利。
實際上，如果離子電池要高效運行，必需要同時滿足以下兩個條件。但在之前的研究中，鈉離子電池的陰極材料要么能量密度高但循環壽命短，要么就是循環壽命長但能量密度低。
· 能量密度夠高，單位質量的電池可以提供足夠多的電量；
· 循環壽命長，電量不會隨著充放電循環次數的增加明顯下降。
這一次，斯坦福大學的團隊跳出了之前使用過渡元素氧化物或聚陰離子作為陰極材料的思維框架，使用了一種全新的有機材料“肌醇”與鈉離子進行結合。
你可能沒聽說過這個拗口的名字，但這種與葡萄糖結構非常相似的有機物廣泛存在于動植物中，是動物、微生物的生長因子，也是食物中的一種常見營養成分。作為一種工業界十分熟悉的有機物，肌醇工藝成熟、應用廣泛，而這對于控制鈉離子電池的成本來說至關重要。
鈉與肌醇可以結合為 Na2C6O6，這種化合物是一種非常理想的陰極材料，理論上可以一次攜帶 4 個鈉離子，因此電池可以有著極高的容量——501mAH/g。
事實上，在鮑哲南團隊之前，也曾有人嘗試過使用 Na2C6O6 作為電極材料生產鈉離子電池。然而，理論上最高 4 個鈉離子的運送量在實際中其實很難達到，使得 Na2C6O6 電池的能量密度遠低于預期。
此外，只要經過一次充放電循環，第二次循環的能量密度會進一步急劇下降，根本無法滿足實際使用的需求。在實際使用場景中，電池應該在經過數百甚至上千次充放電循環后，依然保持較為充足的電量。

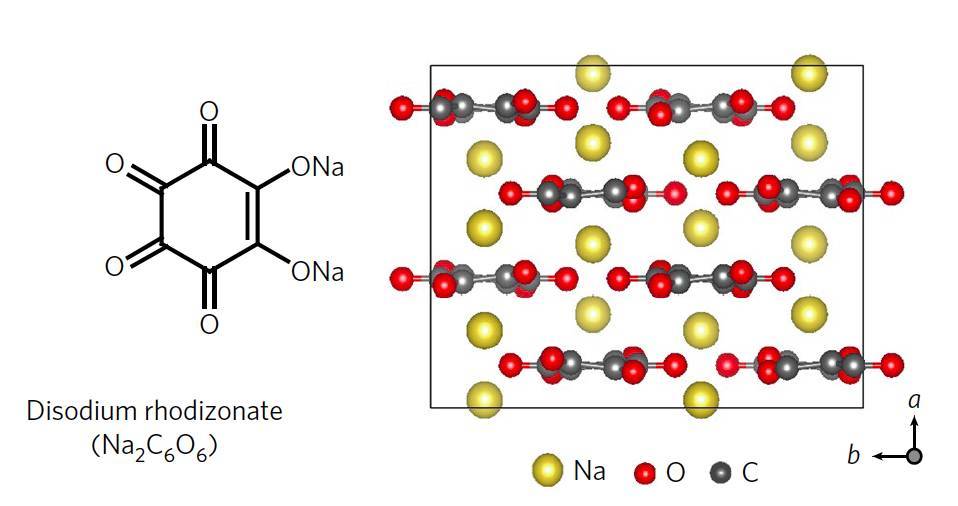

圖 | 鮑哲南團隊使用的新型鈉離子電池陰極材料，右圖中黃色為鈉離子，"鑲嵌"在紅色和灰色標識的肌醇中。一個 Na2C6O6 一次最多可以攜帶 4 個鈉離子，擁有極高的能量密度
Min ah Lee 說：“本次研究中最大的障礙在于，這種化合物在以前的研究中只能儲存少于兩個單位的鈉和電子，這不足以與鋰離子電池陰極的能量密度競爭。但在這里，我們通過了解和解決氧化還原反應過程中相變動力學限制，讓此化合物可以儲存四個鈉?！?
此次研究中，斯坦福團隊對 Na2C6O6 電池的機理進行了非常深入的探索。他們通過對原子層面的作用力進行細致的分析，成功揭示了這種材料實際電量低于理想電量的奧秘：原來，在鈉離子與電極結合和脫嵌的過程中，只有當材料經歷可逆的相變化時，才有可能讓 4 個鈉離子都參與反應。而在之前的研究中，材料未經特殊處理，只會經歷不可逆的相變化，導致參與反應的鈉離子數量達不到 4 個，因此低于理想能量密度。
在搞清楚原理之后，他們通過減小活性粒子的體積、選擇合適的電解液，成功地將不可逆的過程轉化為可逆過程，從而讓 Na2C6O6電池的可循環電池容量提高到了接近于理論上限的 484mAH/g。而且，最大電池容量的下降速度也較原先顯著降低，陰極能量轉換效率更是達到了87%。
這是目前為止，鈉離子電池陰極材料研究領域取得的最佳成績，具有著重大的突破性意義。他們讓鈉離子電池第一次在實現了高能量密度的同時，基本實現了循環穩定性的目標。又由于使用了廉價的鈉和肌醇，且能量密度顯著高于鋰電池，研究人員宣稱，這一電池的成本有望控制在同等電量鋰電池的 80% 不到，可謂是巨大的進步。

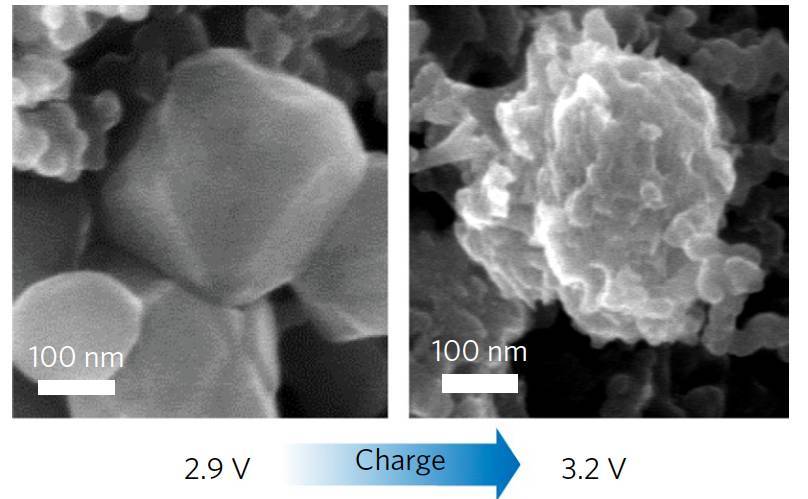

圖 | 充電前（左）的 Na2C6O6 納米顆粒，在充分充電后可以結合大量的鈉離子（右）
然而，這只是一個初步的研究成果，離實際應用依然有一定的距離。
首先，鮑哲南團隊只是初步解決了陰極材料的循環壽命問題。在經過 50 次循環之后，Na2C6O6電極的容量已經下降了約 10%。雖然相比于之前的研究而言，這已經是非常了不起的成績了，但離實際使用中數百次循環的要求還有一段距離。
其次，他們還尚未對可以產業化的陽極材料進行研究。對于鈉離子電池來說，陽極材料的研究同樣困難重重。盡管研究團隊信心十足，但由于鈉離子比鋰離子要大得多（直徑比鋰離子大了約 50%），所以無法被常用于制造鋰離子電池陽極材料的石墨吸收。到目前為止，還沒有效果足夠好、價格也低廉（比如石墨）的陽極材料被研究出來。而這也會是團隊未來的研究方向，Min ah Lee 介紹到，此次研究顯示，磷是一個很好的候選材料，但是大量生產仍有困難，所以他們也在努力探索如何以更簡單的方式處理這種材料。
對于團隊的下一步工作，Min ah Lee 透露：“目前，我們的全電池能量密度受到陽極的限制（較高的工作電位），因此我們正在努力制造更好的陽極。”

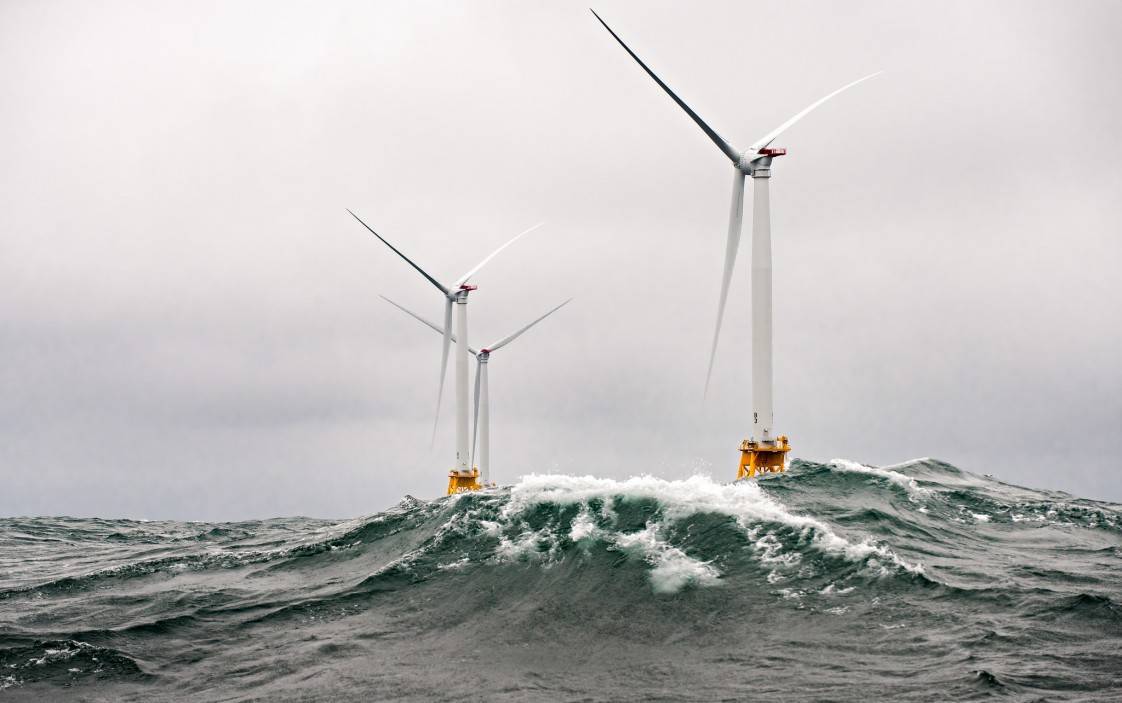

圖 | 成本低于鋰離子電池的鈉離子電池將有望用于儲存風電、太陽能等發出的不穩定的電力，從而讓其擺脫“棄風”、“棄光”的束縛。
總之，這是一個已經取得了重大突破、但離工業應用還比較遙遠的技術。不過，任何技術在最早期的時候都是十分稚嫩的。同樣是材料科學領域的創新，現在已經十分普及的硬盤，在最早取得技術突破、實現MB級別數據儲存的時候，其總重約1噸。
但正是這個與便攜沾不上一點邊的“巨獸”，奠定了如今容量動輒數個 TB（1TB=1024GB）、卻只有口袋大小的移動硬盤的基礎。很有可能，現在看上去依然初級的 Na2C6O6 材料，正是未來大規模電網級別電力儲存技術具有奠基意義的先聲。
