中國儲能網(wǎng)訊：近日，工信部發(fā)布《重點新材料首批次應用示范指導目錄（2017年版）》（以下簡稱《目錄》）的通告，其中涉及新能源領域的新材料有4項，包括高性能鋰電池隔膜、鎳鈷錳酸鋰三元材料、負極材料、高純晶體六氟磷酸鋰材料。
同時為落實《新材料產(chǎn)業(yè)發(fā)展指南》重點任務，推動實施中國制造2025，國家工業(yè)和信息化部、財政部、保監(jiān)會，決定建立新材料首批次應用保險補償機制，并開展試點工作。此舉有利于推動我國鋰電產(chǎn)業(yè)高性能材料的應用和發(fā)展。

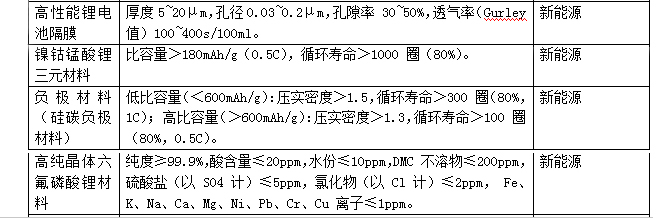

上圖為：《目錄》涉及的四項鋰電指導標準
在高性能鋰電池隔膜方面，由于電池產(chǎn)品性能指標不同，隔膜的性能也有明顯的差異。一般3C電池容量比動力電池小，對隔膜的安全性指標要求較動力電池而言較低?？紤]到產(chǎn)品的量化生產(chǎn)和安全性問題，隔膜厚度不過薄，但隨著人們對于電子產(chǎn)品、電動汽車帶電量的要求的提高，薄隔膜成大勢所趨。動力電池隔膜從16μm向12~9μm過渡，而3C電池從9μm向7~5μm過渡?！赌夸洝芬蟾裟ず穸仍?~20μm之間，據(jù)了解目前國內(nèi)還沒有5μm隔膜量產(chǎn)的先例。
隔膜孔隙率的大小和內(nèi)阻有一定的關系，但不同種隔膜之間空隙率的絕對值無法直接比較。目前鋰離子電池用隔膜的孔隙率為40%左右，《目錄》要求孔隙率達到30~50%。透氣率與孔隙度、孔徑、厚度和孔的曲折度有關，是衡量隔膜透過性好壞的一個量度?！赌夸洝芬笸笟饴蔬_100~400s/100ml。

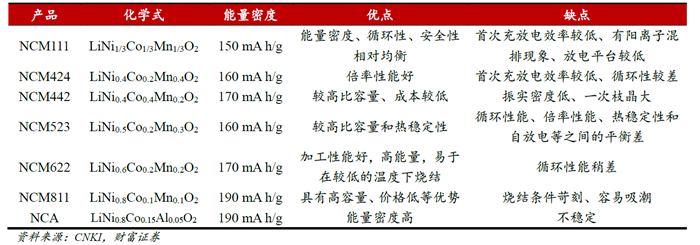

上圖為：當前市場各類三元材料性能匯總
鎳鈷錳酸鋰三元材料方面，《目錄》要求材料的比容量達到>180mAh/g(0.5C)?？紤]到《汽車產(chǎn)業(yè)中長期發(fā)展規(guī)劃》中提出的2020年單體電池300wh/kg的目標，三元的NCM111和NCM523等材料很難實現(xiàn)。目前的主流的NCM523可以達到160-200wh/kg,而NCM622和NCM811分別可以達到230wh/kg和280wh/kg。所以未來需要大力發(fā)展高鎳的NCM622、NCM811和NCA材料。NCM中鎳含量的逐漸提高，電池容量是上升的同時，電池的循環(huán)壽命卻在縮短，《目錄》要求循環(huán)壽命>1000圈（80%），對產(chǎn)品的循環(huán)壽命做出了明確規(guī)定。
在負極材料（硅碳負極）方面，《目錄》要求低比容量（<600mAh/g）：壓實密度>1.5，循環(huán)壽命>300圈（80%，1C）；高比容量（>600mAh/g）：壓實密度>1.3，循環(huán)壽命>100圈（80%，0.5C）。

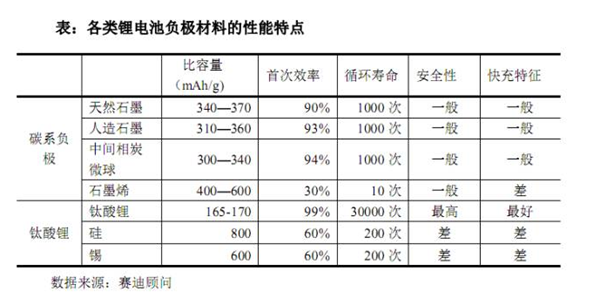

《目錄》將高低比容量的界限劃定在600mAh/g，通過和賽迪統(tǒng)計的數(shù)據(jù)對比，負極材料要滿足比容量600mAh/g，同時實現(xiàn)量產(chǎn)的需求，硅碳負極材料將成為預期的產(chǎn)品。而在壓實密度方面低比容量壓實密度>1.5的指導要求，和現(xiàn)行GB/T24533-2009進行比較，范疇較為寬泛。

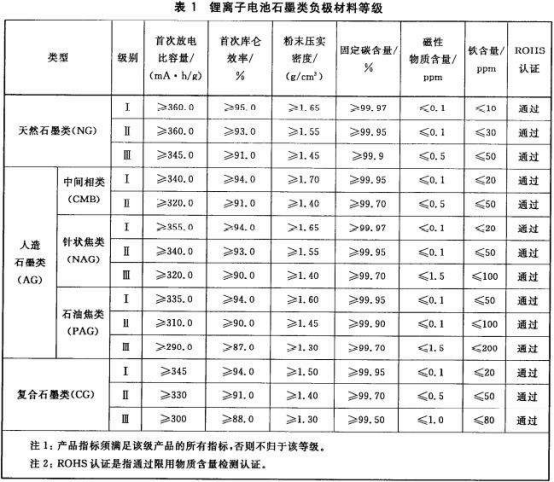

上圖為：GB/T24533-2009
高純晶體六氟磷酸鋰材料方面：相較于現(xiàn)行工標HG/T4066-2015，《目錄》進行了相應調(diào)整：純度≥99.99%，酸含量≤20ppm，水份≤10ppm，DMC不溶物≤200ppm，硫酸鹽（以SO4計）≤5ppm，氯化物（以Cl計）≤2ppm，F(xiàn)e、K、Na、Ca、Mg、Ni、Pb、Cr、Cu離子≤1ppm。（1%*10000=1PPm）
新材料首批次保險補償機制：保監(jiān)會商工業(yè)和信息化部、財政部明確參與試點的承保的保險公司；新材料生產(chǎn)企業(yè)根據(jù)生產(chǎn)經(jīng)營實際情況自主決定是否購買新材料保險；申請保費補貼資金。符合條件的投保企業(yè)，可申請中央財政保費補貼資金，補貼額度為投保年度保費的80%。保險期限為1年，企業(yè)可根據(jù)需要進行續(xù)保。補貼時間按照投保期限據(jù)實核算，原則上不超過3年。
