【引言】
由于脫嵌離子電位低與利用率高等特點，基于金屬鋰負極與金屬鈉負極構造二次儲能電池是堿金屬離子電池的終極目標，也是目前堿金屬離子電池研究的關注重點之一。長期以來，電池作為一個復雜的“黑箱子”結構，大多內部的電化學反應過程，電池材料與電極結構在不同外場載荷作用下的演化行為均不能直接獲取，而更多是通過離位的表征手段進行后驗式推斷。因此，迫切需要發展原位電池可視化表征手段與平臺，揭示電池內部的化學演化過程，研究在力電磁化學多場耦合環境下對電池的影響與作用機理。
【成果介紹】
北京理工大學方岱寧院士團隊能源電池小組成立于2015年，由陳浩森副教授與宋維力副教授共同負責，主要從事力化電熱多場耦合環境下的能源電池電極材料與結構的設計、制備、表征與儀器研制，近期該研究組在國際著名能源期刊Energy Storage Materials上報道最新研究進展：自主搭建原位光學電池可視化平臺，研究鋰枝晶與鈉枝晶沉積與生長，以及在準零電化學場下化學穩定性，以及外加力學場作用下力化耦合環境下的穩定性。通過化學穩定性研究表明，由于金屬鈉具有比金屬鋰更活潑的化學特性，在準零電化學場下鈉枝晶在常規鈉離子電解液中呈現出枝晶自溶解的現象；在外加力學場作用下，超聲振蕩產生空泡或者一定頻率機械搖晃的作用下均能夠加劇鈉枝晶在常規鈉離子電解液中的消溶。通過匹配金屬對稱電池，在枝晶沉積后保持靜置，結果表明鈉枝晶的消溶會進一步加劇電池的極化，導致電池失效。該工作研究成果對理解鋰枝晶與鈉枝晶的化學穩定性與機械穩定性提供了直接結果，并且為選擇穩定的鈉離子電池電解液提供了更多的研究方法與研究依據，為促進穩定的鋰金屬電池與鈉金屬電池提供了新的研究思路。
【核心內容】
初步分析金屬鋰與金屬鈉的基本物化性能，并搭建了原位光學電池可視化平臺，為原位研究鋰枝晶與鈉枝晶的沉積、生長，包括在力電磁化學等多場耦合環境下的作用，提供了得力的研究手段與研究工具。

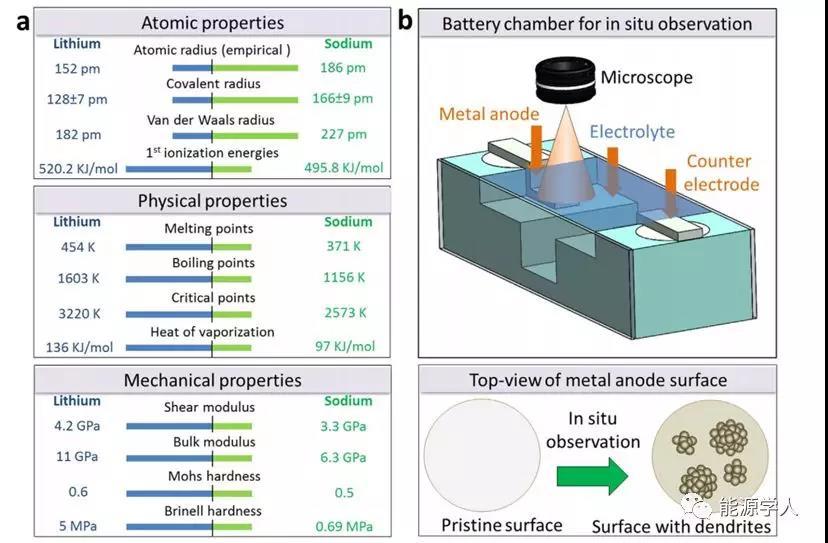

圖1. a) 金屬鋰和鈉的基本性質：原子特征；物理性質，機械性能；b)原位電池觀察裝置示意圖和金屬鋰表面示意圖
首先，分別觀測鋰枝晶與鈉枝晶的沉積與生長。再次，切斷原位電池充放電電源與連線，分別讓鋰枝晶與鈉枝晶靜置，處于準零電化學場狀態（沒有外加電場）。通過6小時觀測，鋰枝晶依然保持原有的形貌與結構，但是鈉枝晶卻出現了一定程度的消溶。

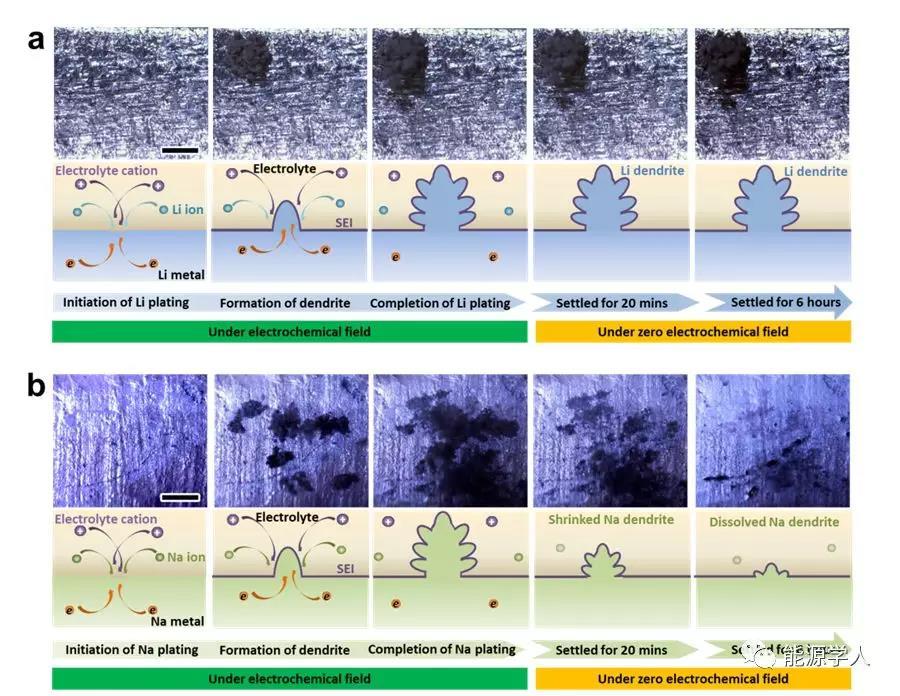

圖2 表面形貌觀察：恒電流條件下，原位觀察電鍍過程中金屬鋰和鈉表面枝晶生長情況和靜置一段時間（無電場作用）后的枝晶的變化。恒電流充電電流密度為0.4mA/cm2。光學照片中的比例尺均為1毫米。
采用離位SEM對初始的鋰片與鈉片，沉積枝晶之后的鋰片與鈉片進行形貌觀測，沉積鈉枝晶后的鈉片呈現更加粗糙的表面。

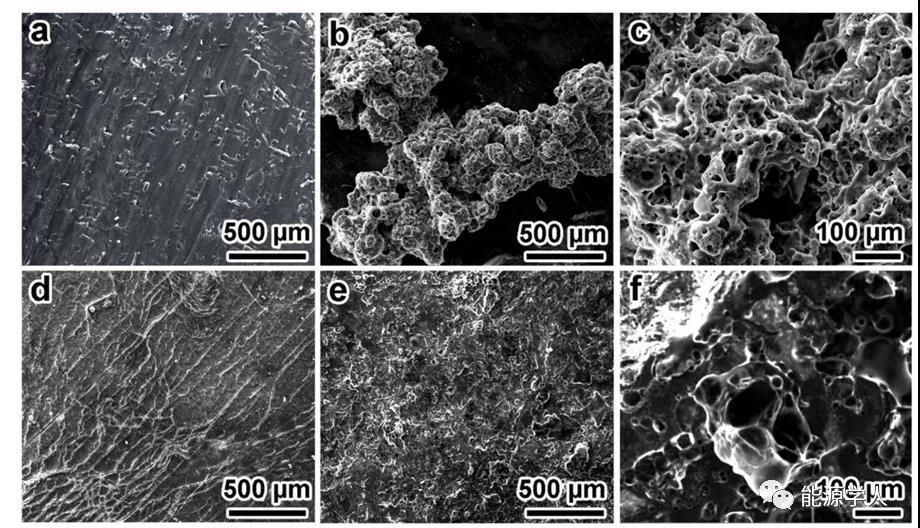

圖3 微觀形貌：初始鋰片和鋰枝晶(b,c)的掃描電子圖像；初始鈉片和鈉枝晶(e,f)的掃描電子圖像.
同時，分別對鋰枝晶與鈉枝晶進行表明化學成分分析，結果表明相比鋰金屬，鈉金屬表面的SEI更加不穩定。

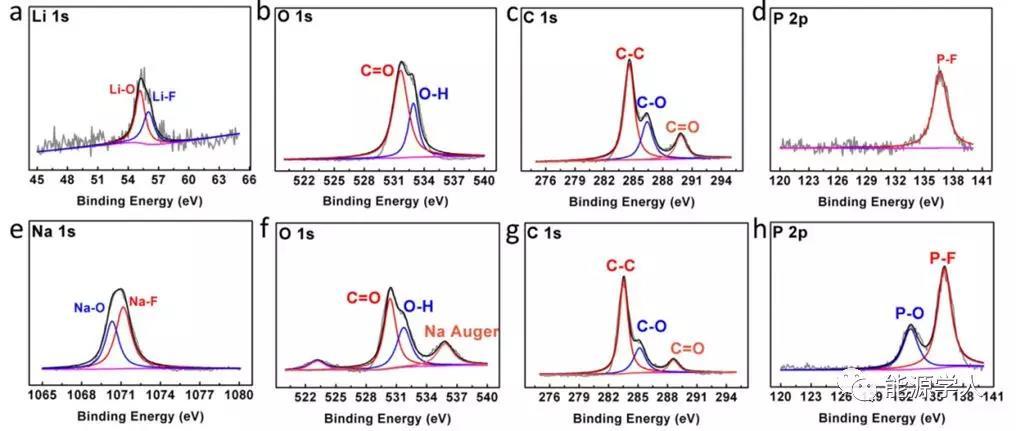

圖4 化學成分分析：鋰枝晶的XPS圖譜 (a) Li 1s,(b) O1s, (c) C1s 和 (d) P 2p; 鈉枝晶的XPS圖譜 (e) Na1s, (f) O1s, (g) C1s 和 (h) P 2p.
為了驗證原位光學與表征結果，把新鮮的金屬鋰片與金屬鈉片分別放入對應的常規鋰離子與鈉離子電解液中，密封后靜置不同時間。靜置2天后取出觀測金屬鋰片與金屬鈉片的表面，發現了金屬鈉片在對應的常規鈉離子電解液中出現更加明顯的腐蝕現象。

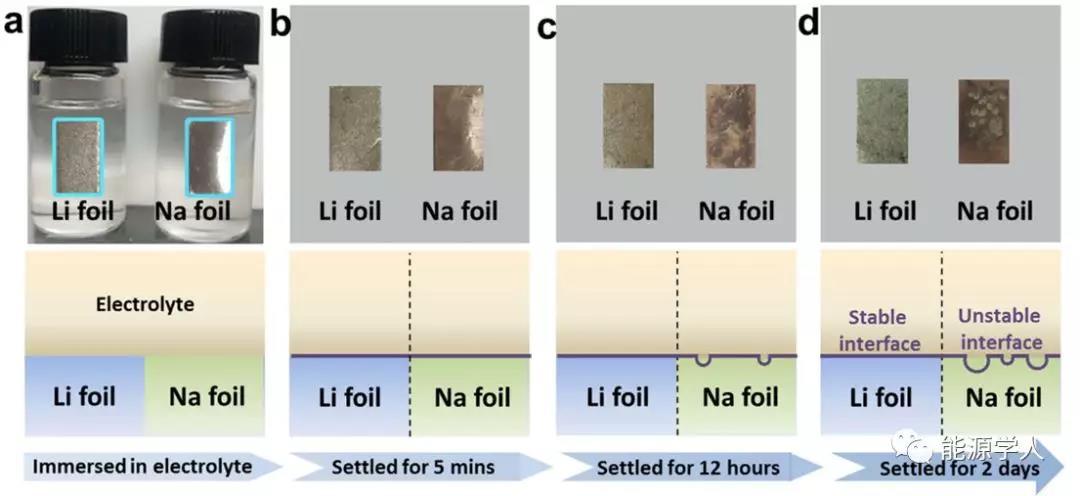

圖5 金屬鋰和鈉的化學穩定性表征：（a）初始金屬鋰和金屬鈉浸泡在電解液中的數碼照片；分別靜置5分鐘，12小時(c)和2天之后的金屬鋰和鈉的數碼照片以及對應狀態的示意圖展示。
隨后，對沉積了鋰枝晶與鈉枝晶的金屬鋰片與鈉片分別外加不同力學載荷，包括一定頻率的機械搖晃以及外加超聲，結果表明外加力學載荷（流體剪切力以及超聲空泡）均會去除一部分鋰枝晶與鈉枝晶，相比之下，鈉枝晶的附著力更弱，去除更加徹底。

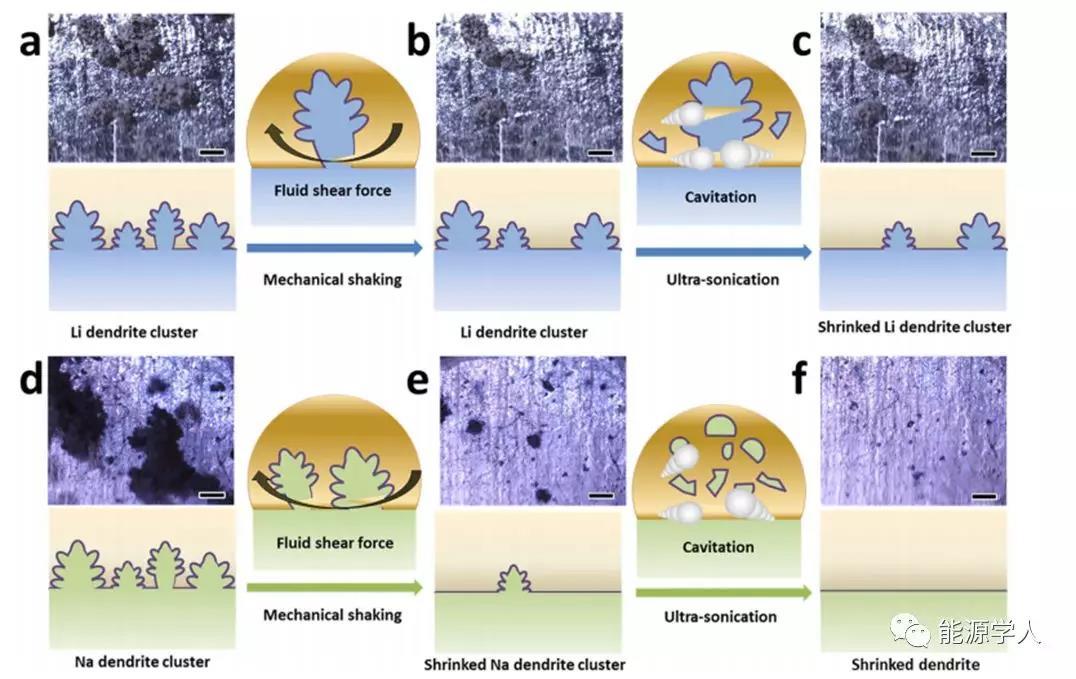

圖6 準零電化學場下的機械穩定性表征：（a）鋰枝晶的原始形貌; 機械搖擺和超聲震動(c)之后的形貌變化的光學圖片以及示意圖展示；（d）鋰枝晶的原始形貌; 機械搖擺和超聲震動(f)之后的形貌變化的光學圖片以及示意圖展示.尺寸：1mm.
進一步，通過把鋰枝晶與鈉枝晶分別浸泡到不同的電解液中進行觀測，結果表明了鋰枝晶在常規鋰離子電解液中均保持相對穩定，而鈉枝晶在不同的電解液中呈現不同的消溶行為。

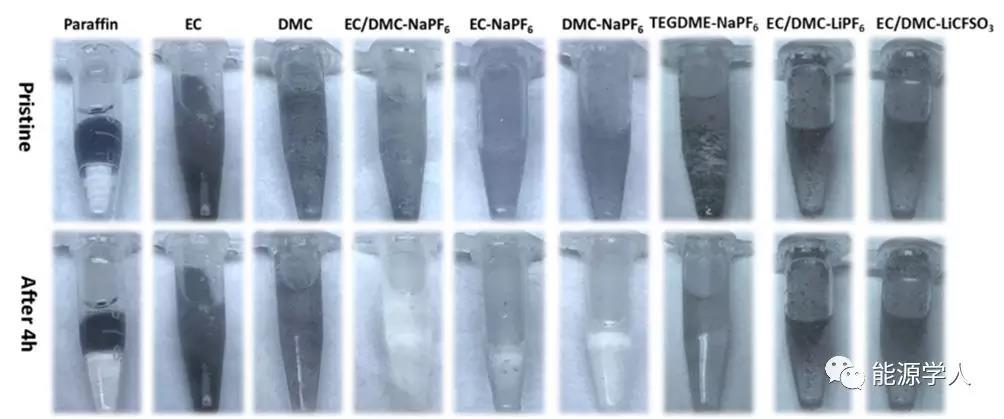

圖7 金屬鋰和鈉枝晶浸泡在不同電解液中4小時之后的變化情況.

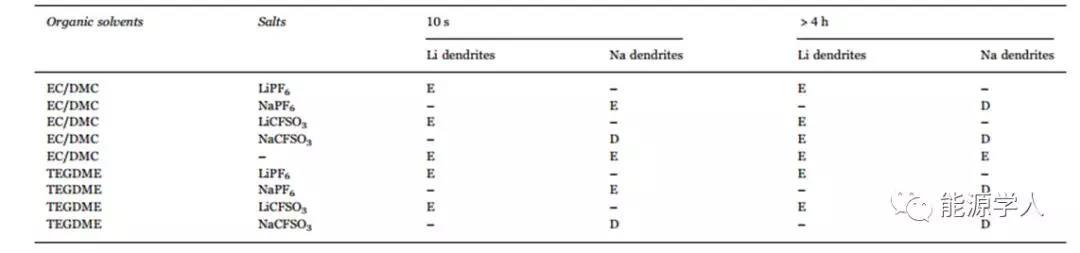

表1 浸入不同電解液中的鋰和鈉枝晶溶解情況比較，其中'E'代表'存在'，而'D'代表'消失'。
通過匹配金屬對稱電池，與上述浸泡實驗條件一致，在枝晶沉積后切斷充放電電源，讓電池處于準零電化學狀態靜置4個小時，結果表明鈉枝晶的消溶會進一步加劇電池的極化，導致電池失效。

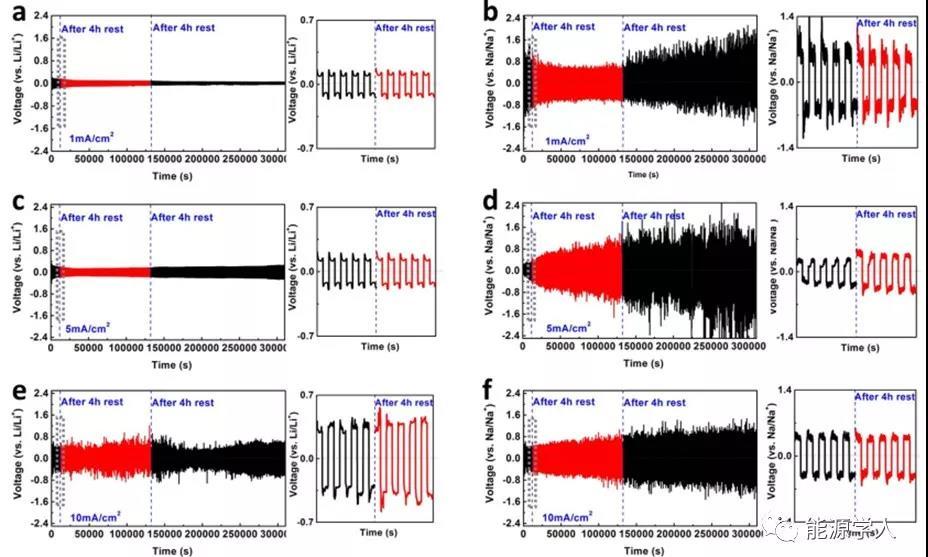

圖8 無額外準零電化學場作用下對稱電池的電化學性能表征：鋰對稱電池（左欄）和鈉對稱電池（右欄）分別在不同電流密度下1mA/cm2, 5mA/cm2 以及10mA/cm2在循環310次，靜置4小時，然后繼續循環。
【結論】
該工作通過發展原位光學電池可視化平臺，研究了研究鋰枝晶與鈉枝晶沉積與生長，以及在準零電化學場下化學穩定性，以及外加力學場作用下力化耦合環境下的穩定性。啟發性的結論包括：
由于鈉本身具有更高的活性，鈉枝晶的化學穩定性不如鋰枝晶，在準零電化學場下鈉枝晶在某些電解液中會出現自消溶的現象。
在外加力學載荷作用下，原位可視化研究結果表明，鋰枝晶比鈉枝晶具有更加穩定的機械穩定性，外加力學載荷會促進鈉枝晶的進一步自消溶。
鈉枝晶的自消溶會加劇對稱金屬電池的極化現象，并且加速電池的失效。
因此，在開發鈉金屬電池時，對穩定的電解液篩選提出了更多的要求，該工作結果為發展鈉離子電池提供了新的研究思路與研究方法。
Yi-Sheng Hong, NaLi, Haosen Chen,* Peng Wang, Wei-Li Song,* and Daining Fang, In operando observation of chemical and mechanical stability of Li and Na dendrites under quasi-zero electrochemical field, Energy Storage Materials, 2018, DOI:10.1016/j.ensm.2017.10.007
