在會議上，科陸新能源技術研究院高級研究員江衛良發表了題為《科陸儲能調頻應用解決方案與實踐》的主題演講，全文內容如下：
首先感謝中國儲能應用協會、中國儲能網組織的本次調頻專題會議，我非常榮幸能夠代表科陸電子在本次大會上發言。過去的兩年，在電力輔助服務領域出臺了很多相關的政策，包括國家能源局和各個地區區域性的政策，都是鼓勵儲能參與調頻。儲能參與調頻的模式主要有兩種：一種是獨立調頻電站的模式，一種是和火電機組進行聯合調頻。獨立調頻電站在國外已經有很成熟的應用模式，但是在我國，目前市場機制和配套的細則還不太成熟，我們現在主要還是以火電機組和儲能聯合調頻為主。我們科陸憑借多年來在儲能領域的技術、產品和應用優勢，積極布局儲能調頻市場。
今天，我主要想就AGC調頻用的儲能系統在設計原則、解決方案、全生命周期的管理理念以及應用實踐等方面向各位嘉賓作一個分享。
儲能在AGC調頻領域的應用場景，和光儲微電網、新能源并網、用戶側削峰填谷等應用場景有很大的不同，它的需求也不一樣。AGC調頻需要什么樣的儲能系統？首先我們?cè)诳傮w設計原則上主要考慮以下四個方面的因素：系統的安全性、可靠性；系統功能的匹配性；系統自動化、智慧管理；系統的壽命與性價比。這四個方面是一個有機的整體，總體概括起來就是一句話：合適的系統在合適的環境下能夠發揮合適的功能。
首先說安全性。電廠的安全永遠是第一位的，這一點怎么強調都不為過，這并不是通過拍胸脯就能夠保證的，我們一定要有可驗證的安全運行經驗。根據我們多年來在電池和儲能領域的研究經驗，我們采用的是一款功率型的磷酸鐵鋰電池，在安全性、高倍率充放電特性、壽命、成本等方面能夠達到很好的綜合性能。圍繞電池，我們要構建多層次、全方位的安全保障體系，這個多層次、全方位是從不同的維度來說的，因?yàn)殡姵厥钦麄€(gè)儲能系統的核心，我們整個儲能系統的設計基本都是圍繞電池開展的，電池性能的好壞就決定了儲能系統的基因。多層級主要是從以下幾個方面來說的：1.預防層級，我們通過儲能系統的電熱安全管理，維持系統運行在一個正常的安全范圍內，一旦出現異常，就會自動進行安全保護的措施；2.預警措施，一旦出現問題，能夠通過我們的監控及早發現并處理，避免問題的擴大；3.自動消防措施。全方位是從管理的角度上說的，就是說一個儲能系統，即使我們?cè)谘邪l(fā)設計階段能夠做得很好，也不見得就能安全運行，它和供應鏈的管控、生產制造的品質管控，和運輸、安裝、調試、運維都有很大的關系，所以我們應該從全生命周期來進行管控。
第二個方面：系統功能的匹配性。既然是用于AGC調頻，儲能系統就要滿足AGC調頻的要求，需要和調度指令、機組的特性進行匹配。我們需要根據AGC調頻的需求，對儲能的外特性方面進行匹配，比如整個系統的時間響應能力、功率響應能力，防止功率裕度失衡。另一方面，針對AGC調頻高頻度、高強度的電能吞吐要求，與電池的性能要匹配，比如電池的倍率特性、能效、溫升、壽命等。
第三方面：系統的自動化、智慧管理。第一點是自主的電池管理能力，在AGC調頻的應用場合，頻繁進行短時的充放電，不會進行深度的充放電循環。在這種條件下怎么進行自主均衡補償，這是需要研究討論的問題。第二點是電池集群功率自動均衡能力，在充放電時我們要保持各個電池堆的均衡出力，避免出現環流。第三點是無人值守，遠程運維，通過信息化、自動化、智能化的手段對儲能電站進行有效管控。我們儲能系統可以通過遠程監控的手段，進行遠程運維，可以通過WEB方式，也可以通過手機APP，進行實時掌控。
第四個方面：系統壽命與性價比。壽命包括日歷壽命與循環壽命。我們可以利用累計的充電量或者放電量來進行統計。我們還要考慮到，每一次充放電都會對壽命造成一定衰減，另外我們還要考慮連續調節能力、耐熱沖擊能力，及其對電池壽命的影響。我們最終需要通過聯合調頻的手段來實現社會效益和經濟效益，不管你采用什么樣的設計方法，什么樣的電池體系，最終還是看性價比，只有在安全性的條件下，高性價比的產品才是最有生命力的。

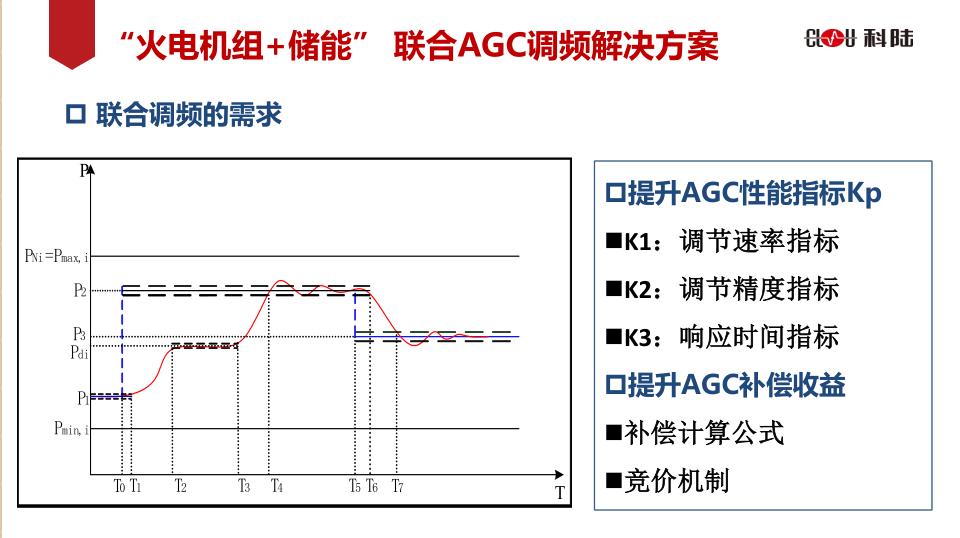

下面介紹解決方案。首先是機組對聯合調頻的需求，參與調頻的火電機組都是需要進行考核的，考核指標主要是三個方面：調節速率、調節精度和響應時間。對于火電機組來講，它是一個慣性的系統，它的響應時間和爬坡的速率是比較慢的，它的響應時間是分鐘級的。對于儲能來講，收到調度指令以后可以快速響應，是秒級的，可以提高響應速度和響應速率，最后目標功率的維持還是要靠機組本身。通過儲能系統和機組進行聯合調頻，可以達到一個很好的、綜合的性能。通過技術指標的提升可以提高AGC補償?shù)氖找妗?
聯合調頻的過程怎么實現？首先是調度中心向電廠發送AGC調度的指令，RTU轉發AGC指令到電廠DCS和儲能AGC主控單位，AGC主控單元根據AGC指令和機組的出力情況，和機組協同出力。我們可以根據各個區域電網的細則，結合機組的特性來制定控制策略。具體的細則，各個區域是有差別的，像山西、華北、內蒙、廣東，我們都有成熟的計算模型。
我們調頻儲能系統的總體架構包括電池系統、PCS及中壓系統、集控系統。這種標準化的設計，不僅便于運輸和現場安裝，而且便于我們批量化生產，便于成本和質量的管控。

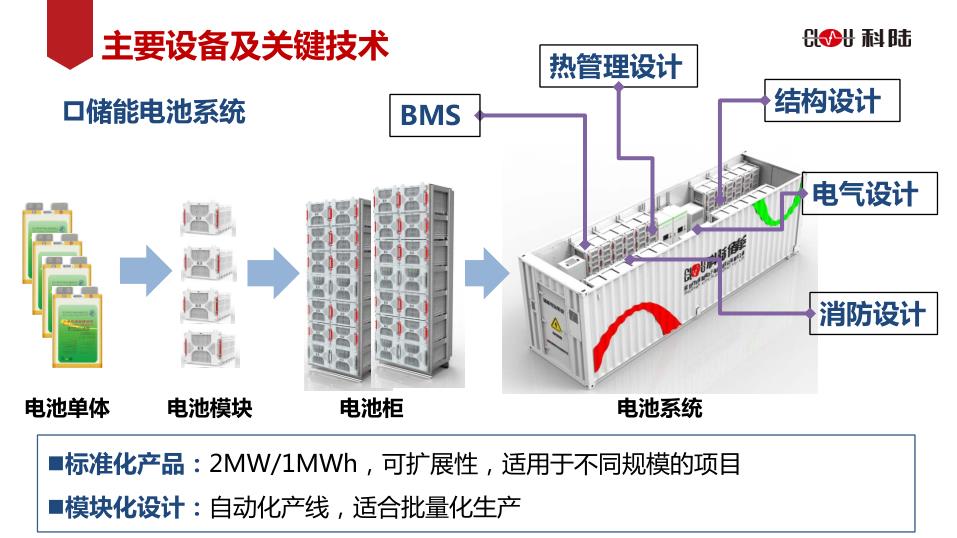

下面介紹電池系統。電池系統是一個1MWh的標準化集裝箱。我們采用的是自主研發的BMS，采用三層的管理架構，具備完善的數據采集、存儲、上送和事件記錄功能，具備多重保護機制，完善的故障診斷和定位功能，我們采用主動均衡、自動標定技術，我們根據調頻的應用場景做了一套解決方案，并且在工程實踐上得到有效驗證。
熱管理是儲能系統的關鍵技術。我們整個系統既要有散熱，又要保溫。如果溫度很不一致，對電池性能的一致性也會造成很大的影響。所以我們采用的是一種風冷設計，在我們的電池模塊里留有風道，每?jī)深w電池之間都有風道，通過風冷的設計，可以把風量送到每一顆電池，把熱量帶出去。熱設計還要避免熱失控，在溫度開始上升的時候，系統會自動調節制冷量和風量；當溫度繼續上升，系統會自動降功率運行；溫度達到保護值的時候，系統會自動停機。我們有在寒冷地區的成功運行經驗，例如西藏雙湖（海拔5000m）、山西同達等寒冷的地方；也有在廣東這種夏季炎熱地區的成功應用經驗。
結構設計對儲能系統來講也非常重要。儲能系統通常是在廠內安裝調試好再運到現場，這個過程中可能會產生一些問題，比如結構件斷裂、螺絲接線松動等，都可能會造成安全事故或者給現場運行留下隱患。在結構設計上我們從集裝箱到部件，首先是通過仿真軟件進行仿真，然后進行震動測試和路試。我們的儲能系統經歷了國內最嚴酷的公路運輸?shù)目简?yàn)，包括西藏、青海、山西、內蒙、北京……海路運輸我們也經過了美國夏威夷項目運輸?shù)目简?yàn)。
這是我們的PCS及中壓系統，這是2MW的標準化集裝箱。這是我們的集控系統，它的主要功能是對儲能電站進行集中監視、集中調度。
實驗環境對儲能系統來講也同樣重要，我們?cè)?012年開始建設國家能源局的儲能重點實驗室，可進行從電池到模塊、到整個儲能系統的測試。
對于AGC調頻儲能電站來講，怎么樣在現場應用之前就進行系統級的測試，這是一個難題。我們?cè)趦?chǔ)能重點實驗室的基礎上建立了一套物理的實驗系統，把儲能集裝箱系統接入到實驗系統，我們能夠模擬調度的指令和機組的出力，進行在線閉環動態模擬測試。我們?cè)诂F(xiàn)場投運之前，在廠內就可以對整個儲能系統進行全面檢測和實驗。
下面介紹一下全生命周期的管理。做儲能不僅僅是提供產品，更重要的是提供服務。我們提供EPC總包服務，具備完善的解決方案，豐富的儲能項目實施經驗，強大的工程服務隊伍。
下面重點介紹一下我們的仿真軟件。在項目的策劃論證階段，我們可以通過這個軟件來建模，包括技術模型和經濟模型，還有所在區域的控制策略。我們結合機組的特性，以及機組歷史的數據來進行仿真。得出這個項目在不同的儲能配置下，它的技術可行性、經濟可行性，最終得到儲能最佳的配置，作為用戶投資決策的參考。
智慧儲能云平臺，這是我們公司自主開發的云平臺。我們現在很多儲能電站都已經接入這個云平臺，它的主要功能：實時數據監測、視頻監視、事件上報、主動推送、運營報告、統計報表；還可以做大數據分析，包括：電池狀態診斷、提前預警、狀態檢修；優化調度等。

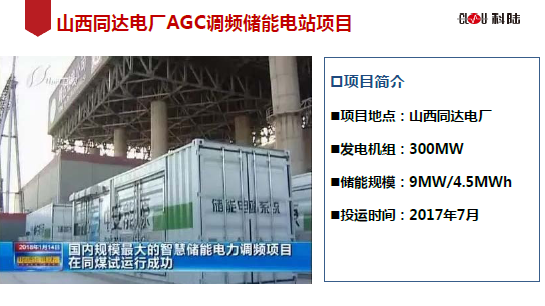

最后介紹一下我們的應用實踐。這個圖片大家都比較熟悉，是山西同達電廠的儲能項目，這個儲能的裝機規模是9MW/4.5MWh。儲能和機組進行聯合調頻之后，可以很好地響應調度的指令。經過對比，儲能投入前KP值2.9左右，投入之后，KP值可以達到5以上，最高可以達到6.2。項目總投資3400萬元，在半年試運行期間，產生經濟效益一千多萬，回收成本32%左右。在這大半年運行時間內，儲能系統經歷了各種調度工況的檢驗，也經歷了各種氣象條件的檢驗，整個儲能電站運行安全、可靠、穩定。這是另外一個項目，山西平朔電廠，儲能規模9MW/4.5MWh，正在建設中。這是另外一個正在建設的項目，內蒙古上都電廠，這個儲能的裝機規模是18MW/9MWh。
匯報完畢，謝謝大家！
