中國儲能網訊：3月21日，“2018首屆全國儲能技術在電力調頻輔助服務市場中應用高層研討會”在太原理工大學成功召開。
本次研討會由中國化學與物理電源行業協會儲能應用分會、太原理工大學、深圳市科陸電子科技股份有限公司、廣東猛獅新能源科技股份有限公司、浙江南都電源動力股份有限公司、惠州億緯鋰能股份有限公司、浙江超威電力有限公司、成都特隆美儲能技術有限公司、山東圣陽電源股份有限公司、陽光電源股份有限公司主辦，中國能源建設集團山西省電力勘測設計院有限公司、北控智慧能源投資有限公司、中天儲能科技有限公司、深圳市雄韜電源科技股份有限公司、北京睿能世紀科技有限公司、北京國能伏安節能科技有限公司、烯晶碳能電子科技無錫有限公司、萬匯通能源科技有限公司、美國麥克斯威科技有限公司支持，中國儲能網承辦。
在會議上，惠州億緯鋰能股份有限公司儲能事業部總經理陳翔發表了題為《調頻應用中鋰電池關鍵技術》的主題演講，全文內容如下：
陳翔：今天很高興有這個機會在這個地方跟大家站在一起進行這樣的交流。在整個發電側的調峰調頻市場里，我們是剛剛才進入。前面有很多的嘉賓都跟大家介紹了在調峰調頻領域里三大件很大的一塊就是電池。今天我想聚焦一下，主要跟大家分享在我們的理解中，調峰調頻對于電池有哪些要求，我們做了哪些工作，接下來我們的發展方向是什么，在這個方向上給大家做一個相對比較定點和聚焦的交流。
我們?cè)谄渌念I(lǐng)域里有十幾年的沉淀，只不過在調峰調頻領域，我們是新來者，我想先花幾分鐘時間，把億緯鋰能在這幾年取得的最新進展給大家作一個報告。
這是對于公司發展歷程的介紹，公司成立于2001年，在2009年作為首批28家企業在創業板上市。2015年-2017年，公司投入巨資在動力和儲能這兩個市場上進行了著力打造，將動力和儲能作為公司未來跨入板一企業兩個強大的引擎。目前，公司屬于國家級高新技術企業，在全國的布局大概有7個生產基地，總部在惠州，現在最大的生產基地在湖北省荊門市，如果以這個地方為原點，以1000公里為半徑做一個圓的話，可以看到，我們目前生產的覆蓋是覆蓋了整個中國絕大部分GDP的地區。我們的核心團隊以董事長劉博士帶領的技術團隊。與其他的公司相比，億緯原始的驅動力和發展是來自于技術以及品質方面持續的改進。目前，公司的核心團隊是18名博士，超過45名的工程研究團隊。我們手上跟鋰電池相關的國家和國際專利一共902項，在2017年，鋰電池產品也獲得了國家優秀專利獎。目前，在整個鋰電池產業的研發方面，我們跟美國和國內一流的大學成立了聯合研發中心。
從產品上來看，我們主要聚焦物聯網和能源互聯網。在全中國乃至世界范圍，我們的鋰電池產品以及解決方案是平類最多的。首先是鋰原電池，鋰原電池在2013年開始做的時候就是跟國家電網一起去推行整個市場的智能化的改進。我們又發展了鋰離子電池，我們把鋰原電池和鋰離子電池的技術相結合，就有一個負荷電源。大家都看到在校園里有很多小黃車，現在小黃車智能車鎖里面的供電系統都是我們提供的。電源系統主要分為三個：專業工具、新能源汽車、儲能市場（現在正在主打的）。
公司在過去十多年發展速度非?？欤钚碌呢?cái)報出來，2017年整個公司應收超過29個億，相對于2016年增長了27%。我們的使命是希望大家在生活的方方面面打開我們的應用，都可以挖掘我們的電池。
在整個調峰調頻的應用過程中，從應用的角度講，對于鋰電池的要求就是要求調頻速度快，要能夠及時響應調頻的指令。什么樣的鋰電池能夠滿足這樣的要求？目前來看，這張圖給大家解釋的是，現在鋰電池有很多技術路線，常用的有這么三大類：1.方型，剛才陽光陳總分享的也是方型的電池；2.圓柱；3.軟包。現在沒有說哪類電池在應用中具有絕對的領先性，它是在不同的細分市場上具有自己獨特的優勢和相對的不足。在儲能和調峰調頻應用中，我們建議采用磷酸鐵鋰，在電芯采用方型硬殼。稀有金屬在整個鋰電池的產業里目前還是處于強勢地位。鋰電池在整個應用過程中的循環壽命和安全性相對有一個比較好的折中點，回到五年之前去看，國家的磷酸鐵鋰生產制造的水平是相對薄弱的。在過去兩三年，大量的自動化設備的采用，同時，我們的管理水平的提高，已經讓整個磷酸鐵鋰電池的可靠性和一致性有了非常大的提升。
對于電芯的特性，一個是高倍率，一個是低內阻，一個是長循環，對于整個系統來講，最核心的是熱管理和安全管理，對電芯的要求是調頻速度快，容量可調。隨著時間，它是會發生變化的，我們現在更多談到的是靜態的指標。在整個使用過程中，它的指標都會發生動態的變化，如何保證在全生命周期的過程中，我們的電芯和電池系統能夠持續運行。
首先來看一下高倍率電芯設計要點，我們采用的是正、負極多極耳技術模切工藝。比如這個地方我們用小粒徑的材料、高導電性導電添加劑、低粘高電導率電解液、輕量化面密度涂布、涂覆極流體、高孔隔膜。

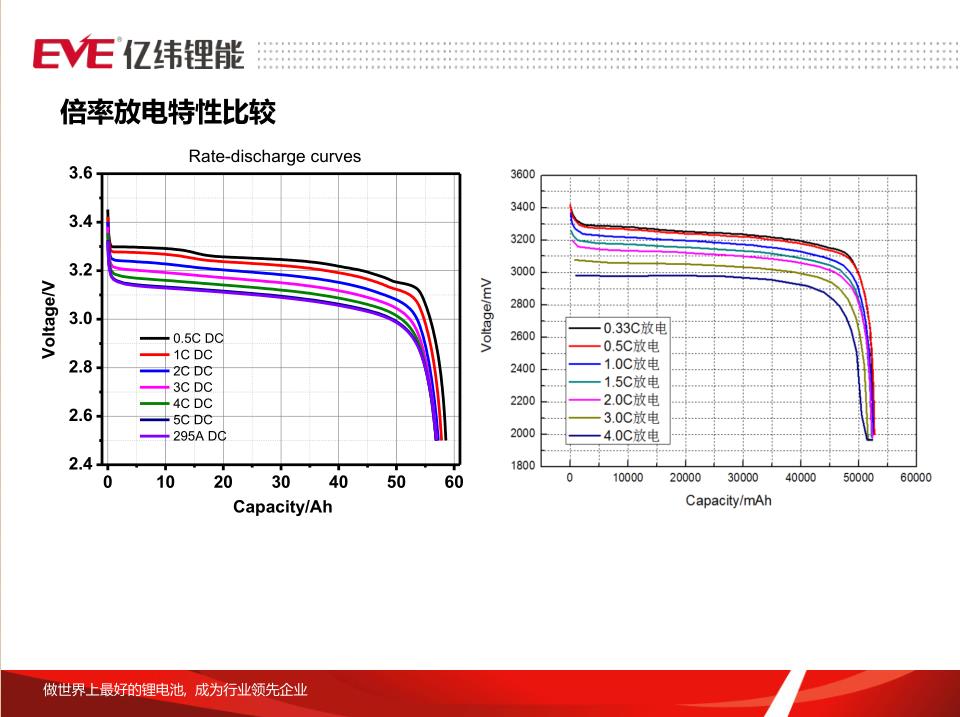

這幾條曲線大概是5.5c的功率情況，它的一致性趨勢還是比較趨同的。我們看一下對比。左邊的這條曲線是高倍率電芯，右邊曲線是普通的磷酸鐵鋰常用的電芯。我們細看一下這個曲線，以2C放電，2C現在基本在調峰調頻里大部分的配比都是2：1，調頻的指令時間段是相關的。2C本身的曲線，這邊是高倍率放電特性來講，藍色的曲線在整個放電的過程中，有很大一段電壓平臺仍然是在3.2V以上；一個常規電芯常規放電初期就已經跌落到了2.3V以下，實際上它的倍率是不夠的。再看一下，到3C的時候，這條線已經跌落到了3.1V以下，而且線本身的斜率是更加平緩的；這邊從高倍率的電芯來看，下降的趨勢雖然區間小，但是它的斜率相對來說還是比較大的。我們跟BMS的廠家去交流，還在溝通過程中，如果采用倍率性不高的電芯，與BMS管理的時候，電壓波動的平臺太窄，所以對于BMS在管理控制中難度是增加的。反過來講，現在BMS的成本要降本，這是一個矛盾。所以，如果說本身從電芯的角度來講，把高倍率提升之后，對于BMS設計上來講是可以做簡化的。與此同時，電芯的改進不僅僅是電芯本身的高倍率性提升了，作為整個儲能系統三大部件最核心的一塊，它的性能提升是可以支撐我相關部件降本的進一步的實現。
下面這個是我們?cè)诒堵是闆r下的充放電溫升的特性。我們做了一個脈沖的充放電測試，左邊是充電倍率，右邊是放電倍率。在常用的2C充放電過程中，溫升大概是13°-14°左右。這說明，在整個調頻應用過程中，對于我的電芯的管理來講，我的熱管理是非常重要的一塊。后面我會給大家分享我們?cè)谡{(diào)峰調頻應用中的嘗試和仿真。另外一個，磷酸鐵鋰在整個使用過程中，是以高頻度的充方運行的狀態，和我們?cè)谟脩魝?cè)嘗試性的充方還不太一樣，從數據來看，它的溫升數據是比較一致的。對我們來講，在熱管理過程中，對于電芯本身的管理就相對會簡單一點。
這是內阻，現在對于儲能系統來講，內阻直接決定了我們這個系統的損耗，其中很大的一塊是熱損耗。這個數據在30°的時候，我們用了HPPC的測試方法，它是一種脈沖式的測試方法，我采用5C的電流持續5秒，從95%的SOC一直到0，整個內阻的變化范圍，絕大部分都是在0.8%-1.0的范圍之內。說明現在這種自動化的生產部署之后，對于電池的一致性有非常高的提升。
這個是循環壽命特性，目前循環還再繼續往下，我們啟動了一組數據，還在繼續往下做。磷酸鐵鋰電池在我們進行循環分析的時候，一般要在500周數據以后去進行它的數據分析。因?yàn)?00周之前，它的數據會有一個穩定的過程。
電池組熱仿真分析，這個方案是我們從車用的電池組里借用過來的，因?yàn)楝F(xiàn)在調峰調頻溫度的管控（熱管理）對于我們來說是一個需要去優化的方向。如果采用了液冷的熱管理模式，對于整個電池組的溫度管理究竟有多大好處，從使用情況來看，我可以把我的最大溫差控制在1°以內。
還有一個繞不開的話題就是安全性。因?yàn)槲覀儽旧硎亲鰟?dòng)力電池和動力電池組，在這塊我們有很多相關的實驗可以去借鑒。比如跟儲能相關的擠壓、振動、高海拔等等。
下面給大家看一個視頻，這個實驗后面會發生什么情況。因?yàn)閮?nèi)短路實現了局部熱失控，后面的安全閥會爆閥，釋放內部的壓力，與此同時，開始會冒煙。但是整個過程中沒有明火，它會冒煙，但是不會出現劇烈的燃燒。這是我們目前采用磷酸鐵鋰體系一個很重要的原因。為什么要做這樣的實驗，因?yàn)槲覀兊膬?chǔ)能電池更多情況下是一個靜態的系統，不會像車用的電池組那樣會長期振動，通過針刺的實驗，我們可以看模組是否合理。之所以電芯能夠達到現在的技術水平，這段視頻是我們目前的生產過程。在最近幾年，整個鋰電池的制造工藝有了非常大的提升。后面這一段是我們目前在儲能上面用的電池模組的情況，我們采用的是全自動化的焊接線。正是因?yàn)檫@些新技術的采用，從而使我們整個電池包系統的可靠性、一致性、穩定性有了非常大的提升。之所以用激光焊，也是為了降低內阻，提高整個系統的效率。
開放合作，共同推動儲能事業的發展。億緯鋰能的想法很樸素，我們是專業做鋰電池的，我們要做的專業事情就是把我們的鋰電池、鋰電芯做好，當然前面還有很多相關的設備，才能把這個系統搭起來。我們是開放的心態，和業界很多朋友一起把這個事情推進下去。我的匯報就到這里，謝謝大家！
（本文根據現場錄音整理，未經本人審核）
