中國儲能網訊:3月21日,“2018首屆全國儲能技術在電力調頻輔助服務市場中應用高層研討會”在太原理工大學成功召開。
本次研討會由中國化學與物理電源行業協會儲能應用分會、太原理工大學、深圳市科陸電子科技股份有限公司、廣東猛獅新能源科技股份有限公司、浙江南都電源動力股份有限公司、惠州億緯鋰能股份有限公司、浙江超威電力有限公司、成都特隆美儲能技術有限公司、山東圣陽電源股份有限公司、陽光電源股份有限公司主辦,中國能源建設集團山西省電力勘測設計院有限公司、北控智慧能源投資有限公司、中天儲能科技有限公司、深圳市雄韜電源科技股份有限公司、北京睿能世紀科技有限公司、北京國能伏安節能科技有限公司、烯晶碳能電子科技無錫有限公司、萬匯通能源科技有限公司、美國麥克斯威科技有限公司支持,中國儲能網承辦。
在會議上,甘肅省電力公司風電技術中心主任汪寧勃發表了題為《高比例可再生能源電力系統調頻技術的需求》的主題演講,全文內容如下:
汪寧勃:前面的各位專家都是從電池本身的角度來介紹儲能技術的發展及其關鍵技術的發展。我今天跟大家分享的是高比例可再生能源電力系統調頻技術的需求。在說這個話題之前,我想簡單介紹一下背景。
隨著可再生能源技術的不斷進步和超常規快速發展,引發了一系列新的變化,其中從各種各樣不同的角度表現出不同的特性。但是最終有幾個特性是離不開的,也就是說,隨著可再生能源比例的增加,我們的電力系統逐步向可再生能源電力系統轉化,而可再生能源電力系統的最主要的特征之一,尤其是風、光、電這種不可控的可再生能源的大量接入以后,導致原端完全可控或者絕大部分可控變成了不可控,而這種不可控導致一系列的變化,使得電力系統變得和原來的電力系統相比,根本的屬性和特征都發生了巨大的變化。我們今天探討的主題是在調頻方面的技術需求。正因?yàn)橛捎陔娫炊说陌l(fā)電側的不可控,才導致了我們對調頻技術需求日趨迫切。
一、問題提出
我們國家的可再生能源呈現出高常規的態勢,不管它發展情況怎么樣,主要是兩個方向是必然的:一個是跟歐美國家完全接近的發展模式,就是靠近負荷中心的分布式發展模式;另一個就是我們國家特點,集中資源屬性的遠距離、大規模的發展模式。實際上對整個電力系統影響最大的還是資源導向,以三北地區的風電和西部地區為主的發展模式,使得在電力系統當中,可再生能源的影響日趨顯現。

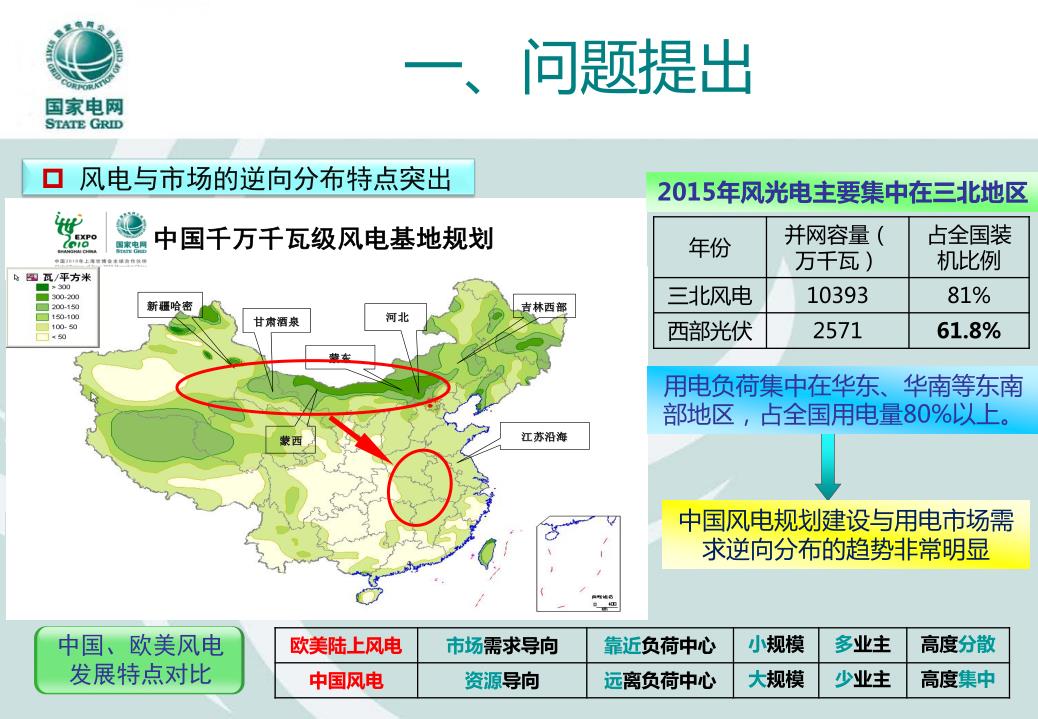

這是我們的資源屬性風電的特點,風電最主要的帶是沿著北方的一線拉過去的,其中絕大部分是其中在蒙古高原及其邊遠地帶。在發展過程中,這幾年稍微有點變化,2015年,風電80%集中在三北地區,西部地區集中著60%以上的光伏。未來,我們的資源和稟賦決定了這種發展將是我們主要的發展趨勢。在這種發展模式下形成了大規模集中開發、遠距離送出的發展態勢。我以九泉新能源基地為例,在九泉這樣1000公里以外的地方,建設著千萬千瓦的風電基地,現在大概有1500多萬千瓦的風光電集中在區域內。這種發展模式在全世界是獨有的,也就是距離負荷中心1000公里,像北京到南京的直線距離,蘭州到太原的空中直線距離也是1000多米。而且1500萬千瓦已經遠遠超過了歐洲很多國家,比如丹麥的風電和光伏裝機容量加起來只有600萬千瓦。所以這個規模已經是相當大了。風電本身的隨機波動性導致輸電難以控制,運行控制和系統穩定都面臨巨大的挑戰,并且存在很大的問題,其中也包括后面分析的調峰調頻方面的問題。
直流特高壓我們國家建了很多,九泉的直流特高壓有什么特點?在九泉送端,到目前為止,一千瓦的火電都沒有投,完全是光伏支撐。
二、大規模新能源基地的特點
我們做儲能,很大程度是因?yàn)樾履茉窗l(fā)展導致的。而且這種大規模的新能源發展對儲能需求將逐步顯現。我們國家的新能源發展,資源的分布,并且比例比較高,甘肅現在已經占總裝機總量的41.4%(2017年底的數),這個裝機比例是超過德國和丹麥的,比全世界其他國家都要高得多。
它的區位優勢,主要介紹甘肅的情況,在三北地區實際也是這樣的,包括內蒙、新疆的裝機總量。如果跟國外的比,我們一個省風電可以排到世界第七,光伏可以排到世界第九,比重非常大。
它本身發展的優勢主要還是資源的稟賦和屬性的優勢。資源稟賦主要體現在兩個方面,當然也包括我們山西的北部,既要有好的太陽能和風能資源,其次還要有足夠的土地資源。大家可能很容易忽視土地資源的需求,實際上建設一萬千瓦的光伏,按照現在在北緯38°-40°的角度,大概需要500畝土地。隨著轉換效率的提升,可能占地面積會降下來。但是,即便是降下來,一萬千瓦需要500畝土地,大家想一下,在東部人口稠密地區,如何找到這么多地來建設?盡管這幾年分布式發展很快,屋頂、魚塘、工業建筑,從長期來看,不管怎么樣引導,最終他還是要找到一個投資盈利的模式,要有足夠好的資源,才可能支撐風、光這種低密度能源的發展。
這是介紹一下甘肅的特點,甘肅的風光電發電已經占到全省發電量的23%。售電量我們已經1/3了,最大的月發電量占全省月發電量的29.9%,總裝機容量占到41.4%,最大的出力占到當時的60%。最大日發電量已經占到一半了。這種高比例的新能源發展,伴隨著其他地區的改善,這種趨勢會比較明顯。我們十年風電增長239倍,六年光伏增長334倍,爆發式的增長也帶來各種挑戰。

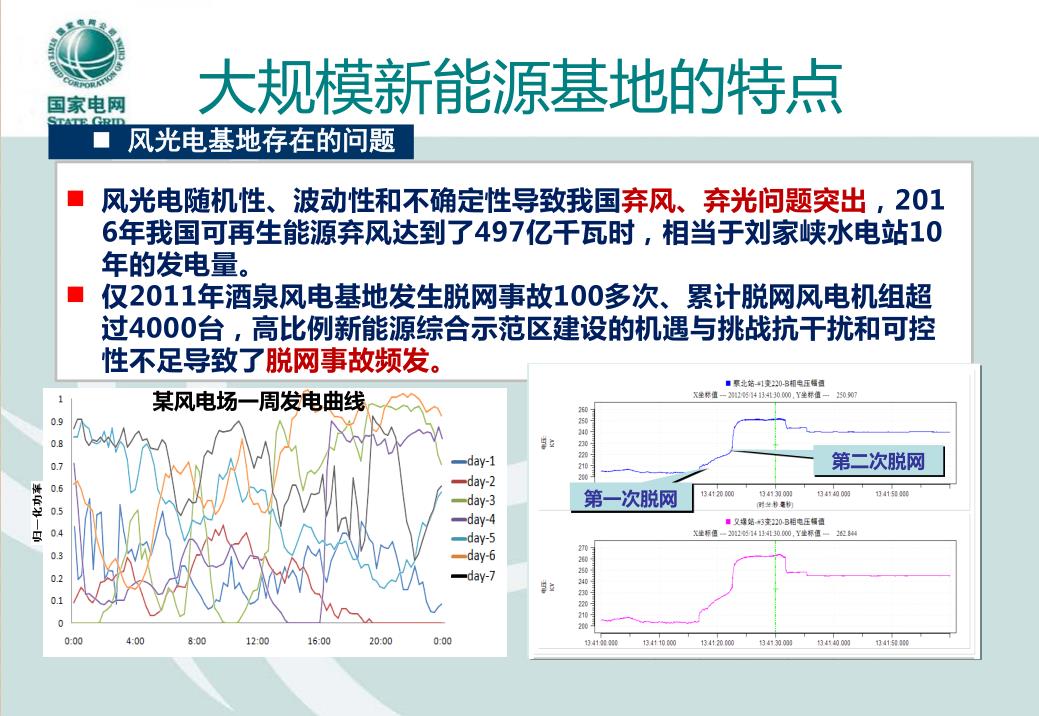

風光電的隨機性大家也都在說“棄風、棄光”的問題,實際甘肅目前是比例最高的省份。2016年,我們的棄風、棄光加棄水是1000億千瓦時,大家說,我們建一個三峽水電站很牛,但是國外也說,可再生能源棄帶的跟三峽電站的發電量一樣,甚至比三峽發電量還要大,這個數字是非常驚人的。除了正常狀態下,在緊急狀態下的頻率支撐和頻率穩定也是特別需要考慮的問題。
三、新能源出力特性
大家看這個曲線亂哄哄的,實際上這個曲線是新能源出力全年波動的,眼花繚亂,波動幅度非常大。
這個曲線分別是典型的風電廠和典型的光伏電站的曲線。大家看風電的曲線升得很快、降得很快,實際上更麻煩的是光伏。大家看旁邊那個光伏的曲線像鋸齒一樣降。風電隨著風的變化,還不像光的變化那么陡,旁邊那個正好是陰天,一片云過來突然就降沒了,那一片云一走又起來。大家可以想象,不管是調峰還是調頻的需求是顯而易見的。也就是說,隨著風電的特性,尤其是光伏特性,很多人都認為光伏很穩定,白天太陽出來了就畫個饅頭就行了。實際上,由于云遮太陽這種特殊狀態的影響,而且會導致很大一片區域,這一大片光伏電站在那一瞬間都是用秒作單位的。
這個是把它轉化成每10分鐘的出力變化率,就需要我們?cè)诤罄m(xù)調峰調頻中必須解決的。在這個過程中,整個風光電單個廠的變化率特別大,到集群,到整個基地,到全省的出力變化會相對小一些。但是相對于常規的水火電機組,它這個變化是隨機的,而且是不可控的,甚至是很難預測的。這對調頻的需求都比較大。
這個曲線,我們給出的是出力特性累積的曲線。通過這個曲線也可以看出,風電主要集中在70%甚至60%以下的出力概率比較高,在大出力的情況下,整個風電基地全部發滿的概率幾乎為零。
這個圖是想解釋調頻的,這是當年九泉發生事故狀態下的PMU的率波圖。上面的曲線是電壓的變化,中間這個是電流的變化,下面這個看不太清了,是功率的變化。在這個過程中,我們除了要解決常規穩態運行的情況,實際對頻率穩定影響最大的還是在緊急狀態下的特殊頻率支撐的變化。
這個圖是750千伏匯集站的變化,如果那是一個小的點的話,這個已經影響到面了。九泉地方絕大部分風光電都匯集到750千伏。隨著事故狀態下的劇烈變化,會導致電壓和頻率的巨大變化,這種巨大的變化對電力系統的調頻需求是顯而易見的,甚至是比我們常規運行的隨機波動的調頻需求更加迫切,而且,對頻率響應的速度也有特殊的要求。
伴隨著新能源的發展,在實際運行過程中對頻率支撐影響最大的,尤其是我們現在電網規模比較大。為什么中國和國外調頻的需求不太一樣?中國的電網規模,像西北電網的同步電網是最的同步電網之一,和東北電網相比。但是我們?cè)谛履茉窗l(fā)展過程中遇到的2011年發生的事故就導致整個西北電網的頻率從50Hz降到49.854Hz,超出了正常運行狀態下的預期。伴隨著新能源的進一步發展,對調頻的頻率穩定支撐需求會進一步加強。
這個是現在國內和國外高比例新能源的對比。我們國家西部地區(主要是西北地區)裝機容量的比例和發電量的比例已經都可以和國外比較了。這張圖是甘肅的風電和光伏理論出力和全網出力的比較。當時棄光、棄風的比例可能到了百分之二三十,如果不棄的話,綠色線以上的才是水火電的出力。
這是典型的風電出力占比,從單個風電廠到風電廠群,到整個風電基地的情況。通過這些特性的分析,跟大家想說的一個問題是,在高比例新能源的不斷發展過程中,對調頻的需求日益迫切。這種需求僅僅是個開始,真正調頻的需求在未來還會更大。像甘肅這種情況下,不僅有送出的矛盾,同時,伴隨著新能源隨機波動性特點以外,最主要的原因是常規電源的開機容量大幅度降低。也就是說,新能源達到一定比例以后對常規能源的替代作用逐步顯現以后,整個電力系統有功平衡的承擔責任的主體日趨淡化。實際上,火電機組在甘肅的很多狀態下已經完全被壓到最低、最小出力下進行,火電機組真要想調頻往下調都沒辦法,它已經到最小出力了。很多情況下不得不采取棄風、棄光的形式來參與調頻,這種高比例新能源調頻的需求遠遠超過我們的想象。
甘肅個別時段的理論出力已經達到用電負荷的70%以上,理論出力的值甚至達到90%,甚至100%的水平。這個時候,如果電力系統可再生能源的發展使得整個電力系統常規電源的調頻能力不足,導致調頻的矛盾日益突出,需要用其他的手段來參與。而且在緊急狀態下,特別是事故狀態下的調頻需求,更是很難替代,急需一種在緊急狀態下頻率穩定支撐的有效的元素。
如果說前面僅僅是一個開始,未來我們國家整體的比例將進一步提升,提升到20%的情況下,在西部地區高比例,需求將進一步增大。西方七國和中國都提出80%可再生能源電力系統的愿景。很多矛盾集中體現,其中調峰調頻的問題是必須克服的一道坎兒。

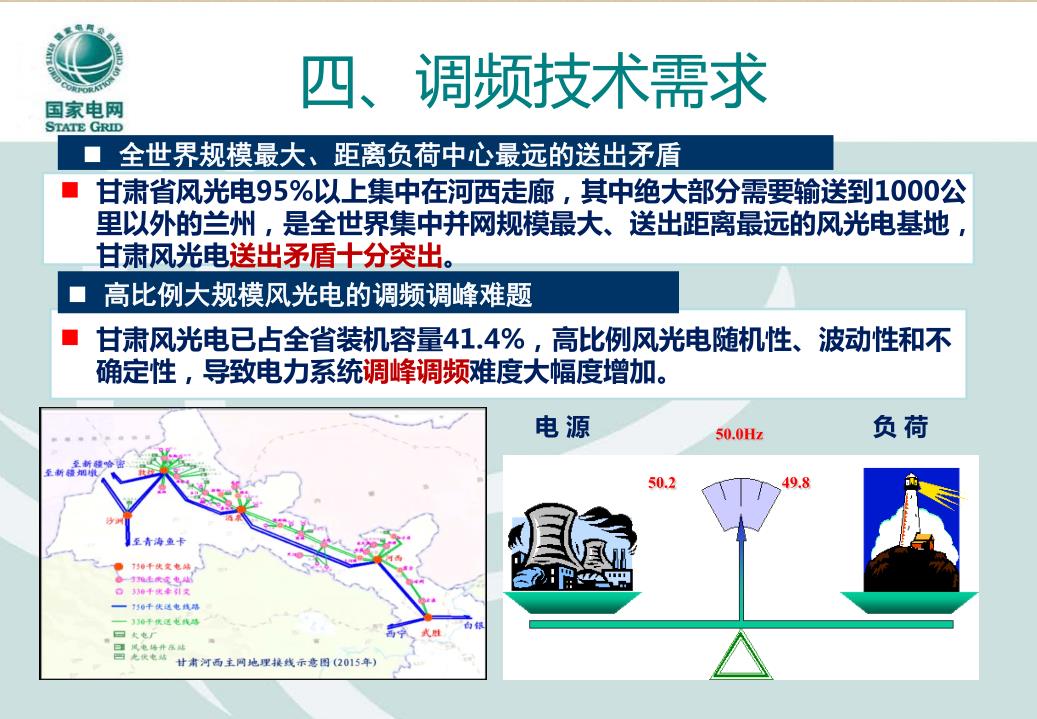

四、調頻技術需求
在常規機組裝機容量越來越小,如何解決未來的調頻需求,這種大的趨勢帶來必然的選擇,一定要整合其他更有效的手段,當然也包括我們化學儲能調頻的市場機制。在這種情況下,既需要政策支撐,也需要技術支撐,同時,還需要很好的運行模式和體制機制的創新等等一系列的改變。我們認為,在未來,隨著高比例可再生能源的不斷發展,這種需求將逐步迫切,而且急需開展高比例可再生能源的諸多方面的研究探索。只有這樣,才能使得整個電力系統在長期持續、穩定、健康發展成為可能,也才可能實現能源革命轉型的目標。我的介紹就到這兒,謝謝大家!
