飛輪儲能電源系統非常適合應用于混合電動汽車中。車輛在正常行使或剎車制動時,給飛輪儲能電源系統充電;在車輛加速或爬坡時,飛輪儲能電源系統放電,給車輛提供動力,保證車輛運行在一種平穩、最優狀態下的轉速,可減少燃料消耗,并可以減少發動機的維護,延長發動機的壽命。眾所周知,在城區運行的各種車輛需要頻繁的剎車制動、再啟動。而剎車制動的能量,卻以機械磨擦的形式轉化為熱能消耗掉。研究證明,此能量約占車輛使用能量的30%。如果能再利用這部分能量,則會產生巨大的經濟效益。

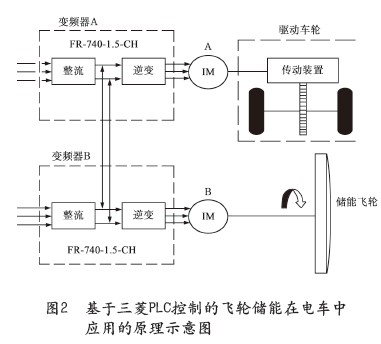

飛輪儲能電源系統除了在電動汽車中的應用以外,還可以用于電車、載重汽車、城鐵、鐵路交通等許多領域。圖2是基于三菱PLC控制的飛輪儲能在電車中應用的原理示意圖。通過三菱O系列PLC、CC-Link現場總線和F700變頻器的控制系統,依據一定的控制算法,把電機運行時的電能轉化為動能儲存在飛輪的機械系統中,電機處于發電機狀態時,再釋放這部分能量。
飛輪儲能電源系統在電車中應用的工作原理可以分為三個部分來說明:
(1)飛輪儲能:此例中,電車是由三相交流電供電。交流輸入在變頻器B中經整流和逆變后,驅動電機B處于電動機狀態,帶動飛輪高速運轉,此時,將電能轉化為飛輪的動能儲存起來;
(2)電車啟動:與飛輪儲能的同時,交流輸入在變頻器A中經整流和逆變后,驅動電機A通過傳動裝置驅動車輪轉動;當電車運行時,控制變頻器B的輸出頻率使電機B處于再生發電狀態,此時飛輪儲存的能量回饋到變頻器的直流母線側,再經過變頻器A的逆變器將直流電轉化為交流電,為電車的運行提供能量,在這個過程中,需要對變頻器B的輸出頻率進行相應的控制,使變頻器的直流母線電壓穩定在一定范圍內;
(3)電車制動:在電車制動時,同樣控制變頻器A的輸出頻率,將電動汽車的能量回饋到變頻器直流母線側,此時提高變頻器B的輸出頻率,飛輪加速,將電車回饋的能量重新儲存到飛輪中,從而達到節能的效果。
