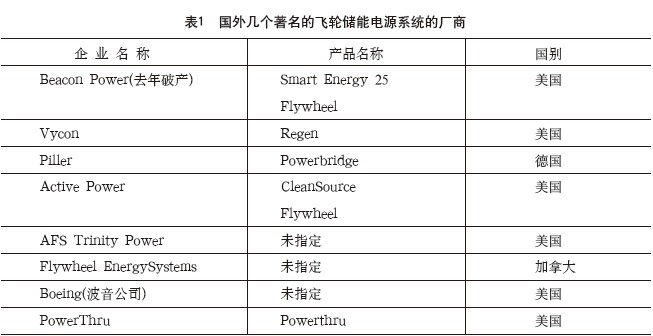

現介紹美國、西歐和日本的主要研發飛輪儲能電源系統的廠商。
①美國宇航局(NASA)Glenn研究中心及其合作單位
N A S A 飛輪主要應用于航空航天, 以及軍用裝甲車輛上, 用途主要是: 能量儲存、動力和姿態控制以及峰值功率調節等。設計儲能量: 3 6 0～8 4 0 kWh ;儲能密度: 4 4Wh / k g ;轉速:60000rpm;線速度:不小于880m/s。目標建立和測試大型飛輪儲能系統,目標:儲能密度大于100Wh/kg;線速度不小于1260m/s。工作高低轉速比:3:1;放電深度:90%;運行轉速內無臨界模態,后期研究控制模態可能性。
?、贐escon Power公司
Bescon Power公司生產的飛輪儲能產品用以滿足迅速增長的可靠的分布式電源需求。建立為通訊應用提供后備電源的商業基礎,估計每年擁有10000套飛輪系統需求。為電信/電纜設備提供備用電力供應的20C1000飛輪儲能系統為主。
飛輪采用高強度復合材料輪緣,高速、長壽命、無需維護、低損耗永磁偏置主動/被動磁軸承,直流永磁無刷高效率、低損耗電動/發電機,正弦波脈寬調制實現驅動電壓、電流一體化控制的雙向換流器,真空密封,埋入地下,運行狀況可以通過互聯網進行監視。
指標:工作轉速:30000～100000rpm,最高線速度:700m/s,放電深度:90%,電機效率:96%,輸出可用儲量2000Wh;輸出電壓為直流3 6 V、4 8 V 或9 6 V , 額定輸出功率1 k W ; 輸入電壓120/240VDC,50/60Hz,最大輸入功率1.05kW;轉子重量:68kg,飛輪模塊重量:383kg,電子模塊重量9 0 k g ;設計壽命: 2 0年,平均故障間隔時間:10萬小時。
Bescon Power公司雖在去年破產,但使其在飛輪儲能技術方面的領先對于飛輪儲能技術的應用還是具有重大意義的。
?、跘ctive Power 公司
公司主要生產不間斷電源(UPS)的飛輪儲能電源系統,以取代傳統的鉛酸蓄電池,解決當今對于電力品質的高要求。公司產品的應用對象主要是廣大工業用戶,比如:先進的數據中心、工業設備和廣播站等。目前,公司擁有29項發明專利,主要產品有Cat UPS系列和Cleansource DC 系列。Active Power的飛輪材料為4340鍛鐵,其飛輪轉子與電動/發電機、磁軸承整合在一起。用磁鐵卸去80%的重量以延長飛輪軸承的壽命和減小損耗。飛輪的工作轉速在7000～7700rpm。工作維持時間為幾十秒到幾分鐘。目前公司飛輪已經產品化出售,并在北京設有辦事處。
由Active Power公司所研發的、一款集成飛輪UPS的模塊化電源系統“PowerHouse”已在中國推廣。作為箱式數據中心中不可缺少的部分——電源系統,PowerHouse擯棄傳統蓄電池UPS而采用飛輪UPS作為整個系統的核心。專家認為飛輪儲能不間斷供電系統將把箱式數據中心帶入全新境界。
PowerHouse以飛輪UPS為核心部件，并將柴油機組、ATS切換柜、開關配電柜及制況設備等部件集成在標準集裝箱內，形成可持續供電的不間斷電源系統?；贏ctive Power公司的高效及靈活性結構，PowerHouse系統可被快速裝配及應用。它的功率范圍從200kW到800kW不等，是完全可以擴展的結構，可隨用戶需求擴容備用電源。
傳統備用電源需單個部件現場組裝, 而PowerHouse系統則是在工廠組裝完成、可現場復驗的電源解決方案。其設計、質量控制、測試、建設和驗證都在工廠完成,而不是現場完成的,所以確保了集成飛輪UPS、開關柜、備用發電機和冷卻設備之間的相互操作性,也為系統的現場安裝、部署節省了寶貴時間。
傳統U P S 中的蓄電池有效工作溫度為20～25℃,并且溫度每升高或降低10℃,其性能都會下降一半甚至更多。當環境溫度超過25℃之后,溫度每升高1℃,蓄電池壽命將縮短一年。飛輪UPS對環境的適應能力很強,可以在0℃到40℃之間正常運轉,它不會因外界因素而發生退化現象,這就為箱式數據中心的應用創造了條件。另外,因為有150多個遙測網絡點對飛輪的運行情況進行遙測,并可提供準確的系統性能圖片,所以這樣的機械動力系統具有可預知性。也就是說PowerHouse系統的安全性精確可控。
PowerHouse系統效率很高,但占用空間卻很小,用戶可在現場限制條件下,迅速部署具有安全防護特點的PowerHouse系統。用戶可以將其放置在諸如房頂、閑置的裝卸間、院落甚至停車廠之類的場所。
PowerHouse系統,具有部署快,基建要求低,占地空間小,模塊化可方便升級、擴容,結構緊湊、方便移動等特點;越來越成為現今供電系統的新寵。
④VYCON公司
飛輪儲能設備制造商VYCON日前喜獲美國成長最快500家私營企業殊榮。排名第436位。這是該公司第二次入選該榜單。入選原因是由于該公司三年之內獲得了797%的高速銷售增長率,實現收益660萬美元。同時,總部位于加利福尼亞州的約巴林達的VYCON公司也是加州能源行業中獲得本排名最高的入選企業。
VYCON公司更是將飛輪儲能系統納入港口起重機制造的先驅,需要提及的是VYCON公司繼續加大與伊頓電氣集團的合作,以促進其VDC和VDC-XE飛輪儲能系統的市場銷售。
VYCON公司總裁FrankDeLattre表示:我們與伊頓的合作是十分成功的,我們將繼續加強雙方的合作關系,為伊頓的客戶提供安全高效的清潔能源儲備裝置。
伊頓產品經理PedroRobredo表示:“我們十分高興繼續與VYCON加深合作,VYCON的高速飛輪儲能系統作為一種替代蓄電池的儲能系統,各方面性能都非常好,這為我們的客戶提供了很好的解決方案。
⑤德國Forschungszentrum karlsruhe Gmbh公司
德國Forschungszentrum karlsruhe Gmbh公司1997年著手設計5MWh/100MW超導飛輪儲能電站的概念設計。電站由10個飛輪模塊組成,每個模塊儲能0.5MWh,功率10MW,重30t,直徑3.5m、高6.5m,用同步電動/發電機進行電能輸入輸出。每個模塊包括一個電動/發電機子模塊、4個碳纖維復合材料制成的轉子模塊和6個SMB子模塊。每個飛輪轉子儲能125kWh,重3t,能量密度42Wh/kg,運行轉速2250～4500rpm,最大外緣線速度600m/s,最大拉應力810Mpa。SMB由YBCO塊材料和稀土鐵棚型高強度永磁材料構成,耗用10t的YBCO塊材和5t的永磁材料。系統效率96%。
⑥日本合作研發高溫超導磁懸浮軸承飛輪儲能電源系統日本已投資3500萬美元進行高溫超導磁懸浮軸承飛輪儲能研究,由三菱、日立、精工等公司和多個研究所、高校組成3個研究組合作承擔。已研制出3種試驗?zāi)Ｐ蜋C(jī),并進行了儲能8MWh容量1000kW的飛輪儲能機組的概念設計。日本原子能研究所一座大型核融合實驗爐采用了飛輪儲能發電裝置,其主要參數為:功率235MVA、電壓18kV、電流6898A、飛輪轉速420～600rpm、可釋放能量20MJ,轉子為碳素鋼鍛造的實心圓盤,重1000t。
(2)我國飛輪儲能技術的現狀落后國外十年
目前國內從事與飛輪研究相關的單位有:清華大學工程物理系飛輪儲能實驗室、華北電力大學、北京飛輪儲能柔性研究所(由中國科學院電工研究所、天津核工業理化工程研究院等組成)、北京航空航天大學、南京航空航天大學、中國科大、中科院力學所、東南大學、合肥工業大學等,主要集中在小容量系列。其中,北航針對航天領域研制的“姿控/儲能兩用磁懸浮飛輪”已獲得2007年國家技術發明一等獎。華北電力大學和中國科學院電工研究所、河北省電力局合作, 已經開始就電力系統調峰用飛輪儲能系統的課題進行研究， 預計能夠取得可喜的成果。從總體上來看，國內飛輪儲能技術的發展現狀落后國外十年，許多成果尚處于研究階段，在推廣應用上還會有一段路要走。
總結
飛輪儲能電源系統具有效率高、建設周期短、壽命長、高儲能、充放電快捷、充放電次數無限以及無污染等特點,必將得到迅速的發展和廣泛的應用。
