由于風力發電與光伏發電易受風力、天氣等氣象條件影響造成發電功率波動不穩，從而影響到頻率等電能質量,業界對此十分關注。北海道電力在大力推進可再生能源發電的同時一直致力于評估其對電力系統所帶來的影響。
在此次驗證項目中，住友電工將與北海道電力共同在北海道電力的大容量電力系統變電站內安裝大型蓄電池，驗證電池對風力發電以及光伏發電功率波動進行調節的功能，并將開發最佳控制技術，力爭實現兩公司獨有技術的完美結合，為可再生能源的進一步推廣普及做出貢獻。
1.驗證項目概況
(1) 安裝地點
北海道電力南早來變電站（北海道勇郡安平町）
(2) 驗證設備
全釩液流電池
額定功率： 15,000kW
蓄電容量： 60,000kWh

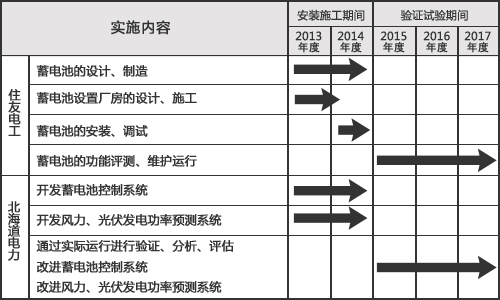

(3) 驗證期間
2013年度至2017年度
（在2014年度末之前完成安裝施工后進行驗證試驗,為期3年）
(4) 驗證內容
北海道電力南早來變電站（北海道勇郡安平町）
?開發將電池作為調頻用電源，進行調頻控制的方法
?摸索通過電池解決棄風問題的方法
?評估液流電池的性能

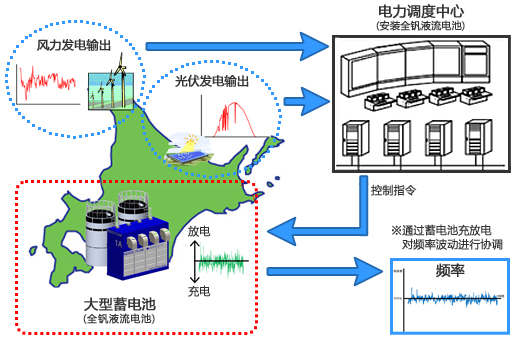

【蓄電池控制示意圖】
2.全釩液流電池的概況
全釩液流電池通過循環含有釩金屬離子的電解液進行充放電，由用于充放電的電堆、儲存含有金屬離子電解液的電解液罐，以及用于循環電解液的泵等部分組成。
全釩液流電池適合大功率大容量的儲能，作為電網級蓄電池，可用于調頻及棄風等多個領域。
目前,住友電工正在橫濱及大阪工廠內進行全釩液流電池的驗證試驗，此次即將安裝的蓄電池在已經取得的驗證成果的基礎上,在性能方面將有進一步的突破。
＜全釩液流電池的主要特點＞
?維護簡便,安全性能優異
?充放電基本不會對電極和電解液造成損傷，使用壽命長
?可準確監測、控制充電電量

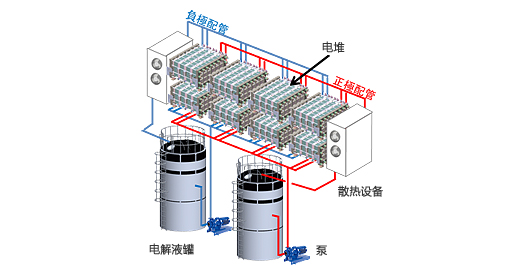

【全釩液流電池的基本構造】

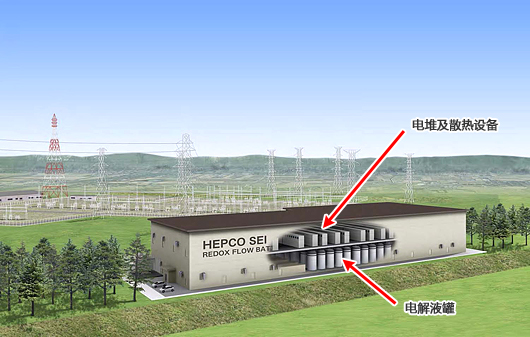

【設備完成預想圖】
在南早來變電站內建造驗證設備專用廠房（2層樓），1樓放置電解液罐，2樓放置電堆及散熱設備。（安裝面積約5,000m²）
