中國儲能網訊：先進儲能技術的研究和發展一直是基礎科研和技術應用的研究熱點，本文通過 Web of Science 進行每個技術的發展趨勢分析。
1 鋰離子電池 （“l(fā)ithium-ion battery”或“Li-ionbattery”）
鋰離子電池以其高能量比、長循環壽命、高倍率性能、優良高低溫性能、低價格等特點一直是化學儲能研究領域最主要的部分。2015 年全球儲能電池累計裝機容量中鋰電池以 1060.1 MW 占據首位，相比 2014 年的 644 MW 增加了 64.61%（數據來自Sandia National Laboratories International EnergyStorage Database）。目前，鋰離子電池的研究已不局限于材料本身、熱力學、動力學、界面反應等基礎科學，正朝新材料的開發、新電池結構的設計、全電池的安全性、熱行為、服役和失效分析等關鍵技術邁進。我國《中國制造 2025》提出要求動力電池單體能量密度中期達到 300 W·h/kg、遠期達到400 W·h/kg 的目標。
根據圖 1 可知，從 2001 年開始，與鋰離子電池相關的核心科技論文發表數呈上升趨勢，近幾年論文發表數均為 7000 篇左右，這種快速增長趨勢與鋰離子電池成熟產業化并應用到大規模儲能領域有必然聯系 。 表 1 顯示中國發表的相關文章數占42.946%，遠遠超過美、韓、日等國，大于三國的總和，間接反映了我國鋰離子電池研發水平蒸蒸日上的趨勢。

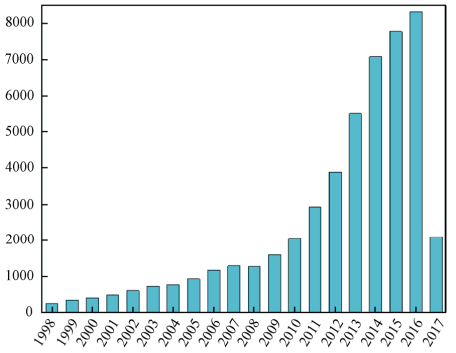

圖 1 每年鋰離子電池發表 SCI 文章數

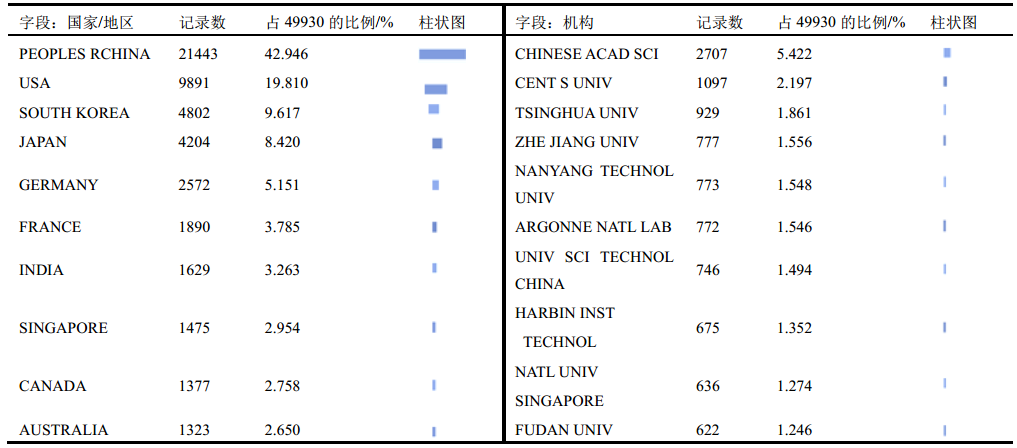

表 1 鋰離子電池 SCI 文章發表數國家排序和機構排序
在世界范圍內發表科技論文數統計中，前十位分別為中國科學院、中南大學、清華大學、浙江大學、南洋理工大學（新加坡）、阿貢國家實驗室（美）、中國科技大學、哈爾濱工業大學、新加坡國立大學、復旦大學。
精煉統計結果后，發現在電池容量（27528 篇）、倍率（16733 篇）、高低溫性能（13423 篇）、電壓（6867篇）、功率（6859 篇）、循環壽命（3925 篇）各主題下發表論文數依次減少。說明鋰離子電池基礎研究中電池容量、倍率性能、高低溫性能等方面更受關注。從電池材料的角度，負極（20185 篇）、正極（17273 篇）、電解液（13033 篇）、隔膜（1226 篇）各主題下發表論文數依次減少。說明鋰離子電池研究重點為高容量的正、負極材料。
從表 2 統計結果分析，鋰離子電池的絕大多數的專利為日本所擁有，在世界范圍內專利發表數統計中，排名前十的并沒有中國企業，絕大多數為日韓企業。前十位排名分別為 TOYOTA 、PANASONIC、SAMSUNG、BOSCH、SANYO、SONY、NISSAN、LG 等企業（1936 年 TOYODA更名為TOYOTA，2008 年 MATSUSHITA 更名為PANASONIC）。這源于日韓在鋰離子電池領域起步早，理論基礎和產業化研究比較全面。從專利技術分類角度看，黏結劑、電解質、活性物質等是重點研究技術領域（表 3）。
表 2 鋰離子電池專利發表數專利權人名稱排序

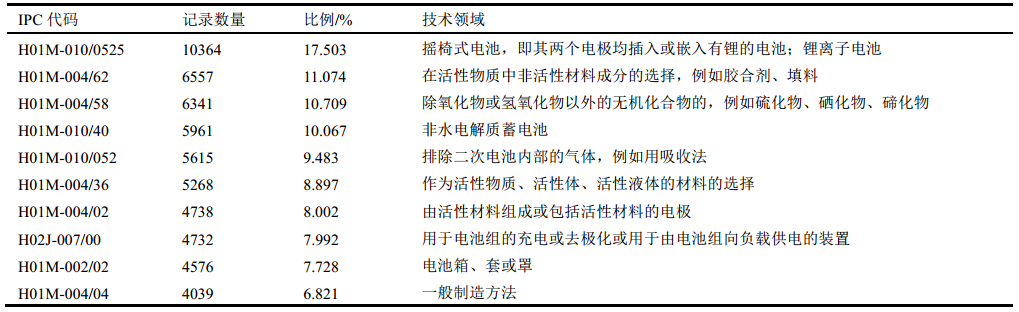

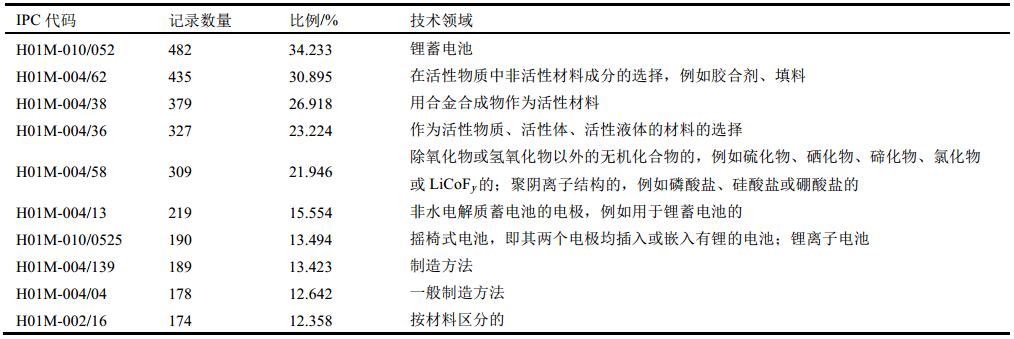

表 3 鋰離子電池專利技術分類排序
2 鋰硫電池（“l(fā)ithium-sulfur battery”或“Li-Sbattery”）
鋰硫電池理論能量密度高達 2600 W·h/kg（負極為金屬鋰、正極為硫），僅次于鋰-空氣二次電池，是化學儲能器件中理論成本最低的技術之一。鋰硫電池也存在很多影響性能的因素，例如，S 與 Li2S均為電子和離子的絕緣體、充放電過程中不可忽略的體積變化和聚硫化鋰的“穿梭反應”。國外的鋰硫技術比較成熟，例如 SION POWER、POLYPLUS、OXIS、SAMSUNG 等。中國科學院大連化學物理研究所陳劍團隊35 A·h 鋰硫電池能量密度已達到570 W·h/kg，接近世界領先水平。
鋰硫電池早在 19 世紀 60 年代提出，由于鋰硫電池自身性能的原因一直不溫不火，從 2013年開始，國內外與鋰硫電池相關的論文發表數及引用數呈急劇上升趨勢（圖 2），這與政策支持和技術突破密不可分。表 4 為鋰硫電池 SCI 文章發表數國家排序和機構排序，表中數據顯示在世界范圍內，中國發表論文數為占比 50.539%，遠高于美國、韓國、德國、澳大利亞、加拿大、日本等?？萍颊撐陌l(fā)表數排名前三的機構分別是中國科學院、清華大學、德克薩斯大學奧斯汀分校（美）。余下依次為中南大學、滑鐵盧大學（加）、國立慶尚大學（韓）、阿貢國家實驗室（美）、北京理工大學、加利福尼亞大學伯克利分校（美）、浙江大學。

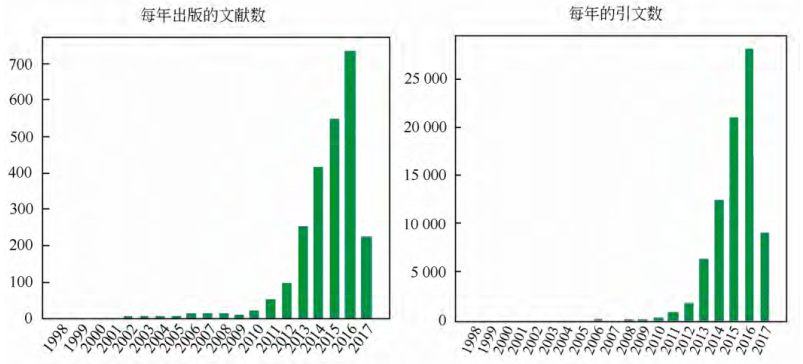

圖 2 每年鋰硫電池發表 SCI 文章數和引用數

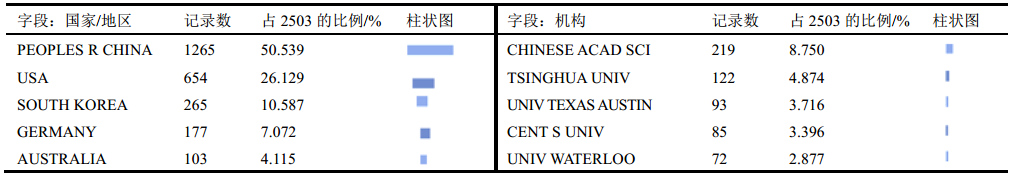

表 4 鋰硫電池 SCI 文章發表數國家排序和機構排序
表 5 世界范圍內機構專利發表數統計結果表明SAMSUNG、BOSCH、HYUNDAI 擁有較多的技術專利，我國的中國科學院大連化學物理研究所、中南大學、浙江大學、廣東珠光新能源科技公司在前十中占據四席，LG、GM 分別排名第五、第七。表6 為發表專利技術分類排序，結果表明鋰電池的專利主要集中在活性物質和電解質的選擇等方向。

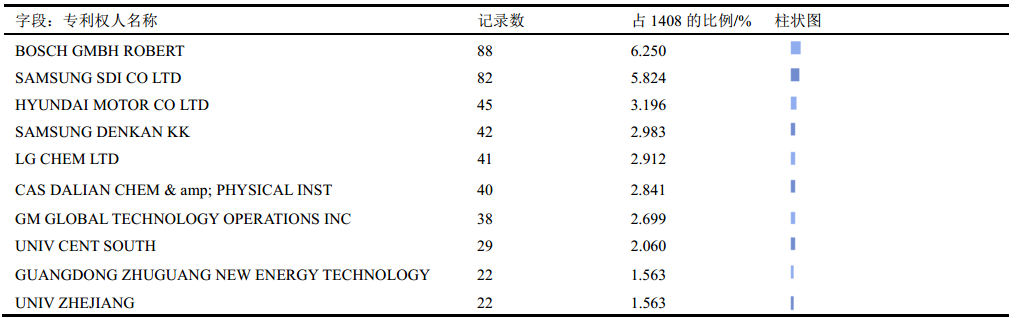

表 5 鋰硫電池專利發表數專利權人名稱排序
表 6 鋰硫電池專利技術分類排序
3 鈉離子電池（“sodium-ion battery”或“Na-ionbattery”）
與鋰離子電池具有相似儲能機制的鈉離子電池具有原料資源豐富、價格低廉等優點，在大規模儲能技術領域具有較大的應用潛力。現階段研究主要致力于正負極材料和電解質材料的開發、界面和結構的演化、熱力學和動力學等基礎研究，屬于研發的早期。借助于鋰離子電池研發的經驗，鈉離子電池在高安全固態和水系鈉離子電池中取得了階段性成果。
圖 3 顯示 2010 年以前與鈉離子電池相關的科技論文發表數較少，主要是由于缺少合適的正負極材料體系，盡管儲能機制與鋰離子電池類似，但鈉離 子的離子半徑比鋰離子半徑大，在材料的選擇上有所區別。2011 到 2016 年，鈉離子電池的科技論文發表數與引用數迅速增長，這得益于原料資源豐富的鈉離子電池非常適合應用到大規模儲能，引起了國內外研究人員的廣泛關注。近年來與鈉離子電池相關的研究論文每年發表數達到 900 篇，且呈現增長趨勢，引用達到 22000 次，研究氛圍十分活躍。精煉統計結果，鈉離子電池在負極材料（1704 篇）、正極材料（1507 篇）、電解液（850 篇）方面發表的論文數依次減少，側面反映了鈉離子電池的研究重心為正、負極材料。表 7 顯示我國鈉離子電池論文發表數占 44.971%，位居世界首位。世界范圍內科技論文發表統計數占前十的機構分別為中國科學院、中南大學、京都大學（日）、德克薩斯大學奧斯汀分校（美）、中國科技大學、南開大學、伍倫貢大學（澳）、武漢大學、華中科技大學、韓國科學技術高級研究所，其中我國占據六席。中國科學院物理研究所胡勇勝團隊發現了 NaCuFeMnO/無煙煤碳-鈉離子電池的能量密度已達 100 W·h/kg，100 周循環后容量保持率為 97%，且具有低成本、高安全的特性。

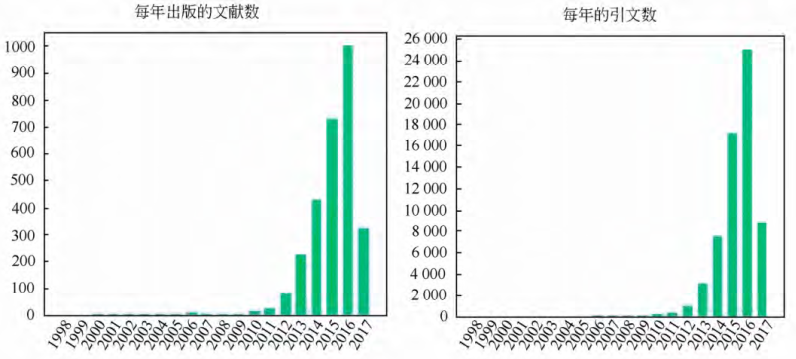

圖 3 每年鈉離子電池發表 SCI 文章數和引用數

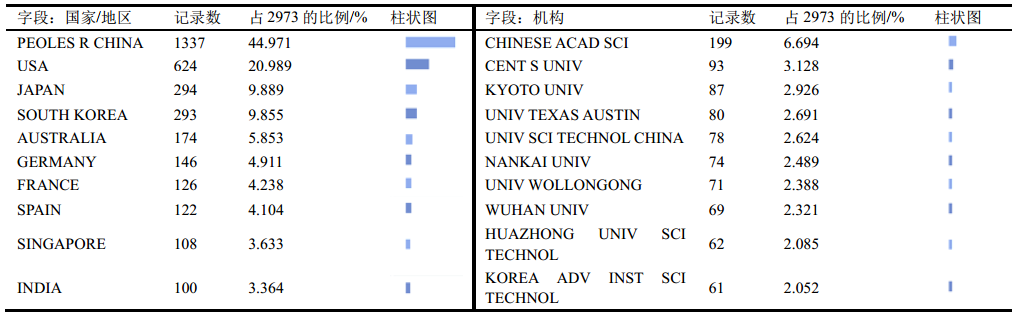

表 7 鈉離子電池 SCI 文章發表數國家排序和機構排序
表 8 顯示鈉離子電池的專利分析結果前十分別為 SUMITOMO ELECTRIC、TOYOTA、陜西科技大學、中南大學、SUMITOMO CHEMISTRY、中國科學院物理研究所、CENTRAL GLASS（韓）、工業科學技術研究所（韓）、日本電話電報公司、SK（韓）。中、日、韓三國在新型儲能鈉離子電池領域齊頭并進，我國在結合鈉離子電池低成本的優勢以及大力發展大規模儲能和“互聯網+”智能電網的政策等條件下，鈉離子電池的發展前景十分美好。從表 9鈉離子電池專利技術分類排序結果中分析可得，鈉離子電池的專利主要集中在正負極材料、黏結劑、電解液的選擇，并和其它金屬離子電池進行技術共享。

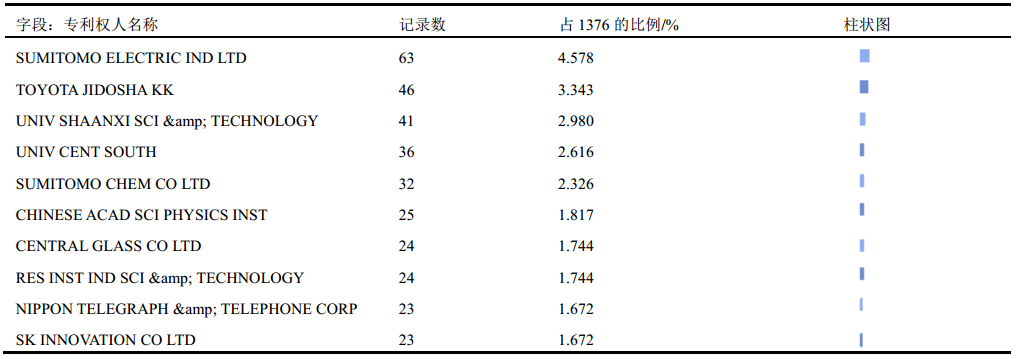

表 8 鈉離子電池專利發表數專利權人名稱排序

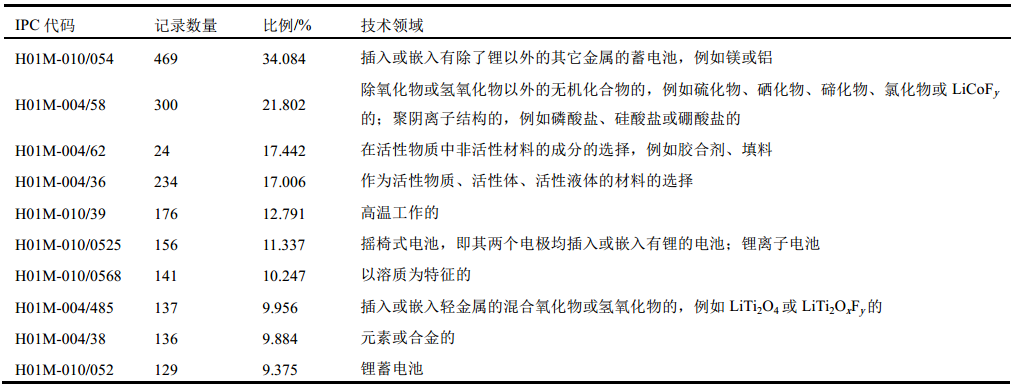

表 9 鈉離子電池專利技術分類排序
4 鈉硫電池（“sodium-sulfur battery”或“Na-Sbattery”）
鈉硫電池具有大電流、高功率、低自放電等性能，常作為應急電源和補償電源，屬于目前化學儲能技術中示范和應用規模最大的技術，但其技術門檻高，在全球范圍內，只有日本的 NGK 企業以及上海硅酸鹽研究所能夠提供產品。國外鈉硫電池技術成熟度較高，能夠提供幾十 MW·h 的儲能系統，已成功應用于削峰填谷、應急電源、清潔能源穩定并網等領域。
從圖 4 鈉硫電池的 SCI 文章發表和引文數上看，其研究一直處于相對不活躍的狀態。2016 年前后其引文數有所提升的原因可能與大規模儲能和發展清潔能源并入智能電網有關。從表 10 對世界范圍內科技論文發表數統計結果看出，美、日處于領先的地位，美國占比約為中國的 3 倍。發表論文數前十 名 的 研 究 機 構 分 別 是 中 國 科 學 院 、 FORD 、HITACHI、德克薩斯大學奧斯汀分校（美）、慶尚國立大學（韓）、NGK、CHLORIDE、太平洋西北國家實驗室（美）、東京電力、猶他大學（美）。從表 11 世界范圍內機構專利發表數統計結果發現，NGK insulators、HITACHI、上海電氣鈉硫儲能技術有 限 公 司 占 據 前 三 ， 與 TOKYO ELECTRIC POWER、工業科學技術研究所（韓）、MITSUBISHI、YUASA、NGK SPARK PLUG、POSCO（韓）、GENERAL ELECTRIC 依次位于前十。日本在鈉硫電池的專利方面占比超過 43.374%（僅計算入圍前10 的 6 家公司）。從表 12 鈉硫電池專利分析角度，鈉 硫 電 池 專 利 主 要 集 中 在 其 高 溫 設 計 方 面（54.389%）、外殼的溫控裝置。

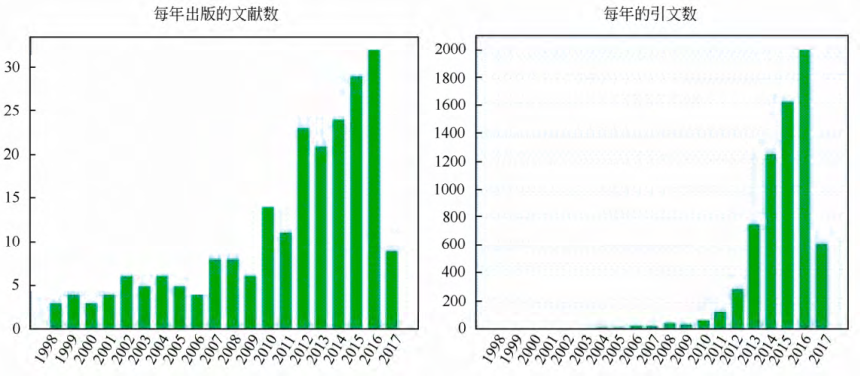

圖 4 每年鈉硫電池發表 SCI 文章數和引用數

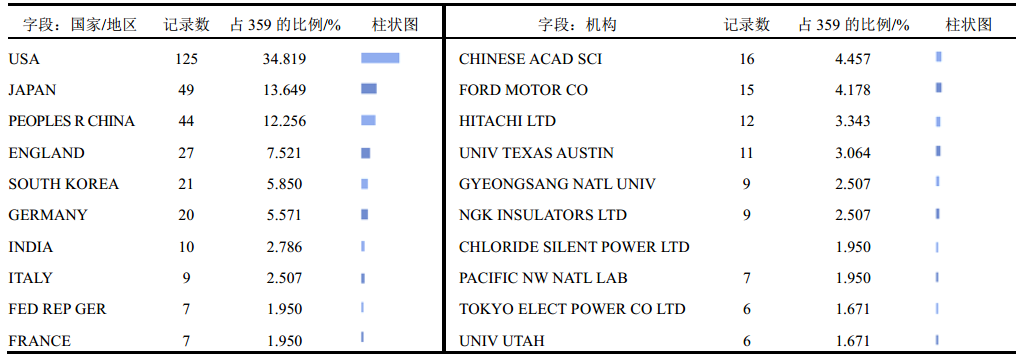

表 10 鈉硫電池 SCI 文章發表數國家排序和機構排序

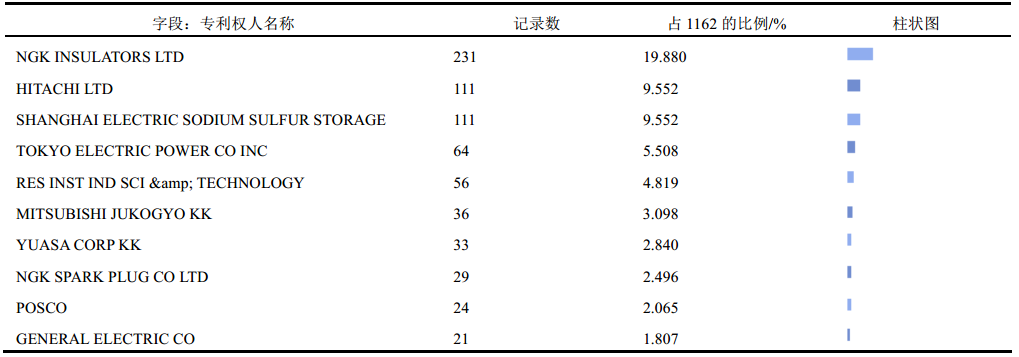

表 11 鈉硫電池專利發表數專利權人名稱排序

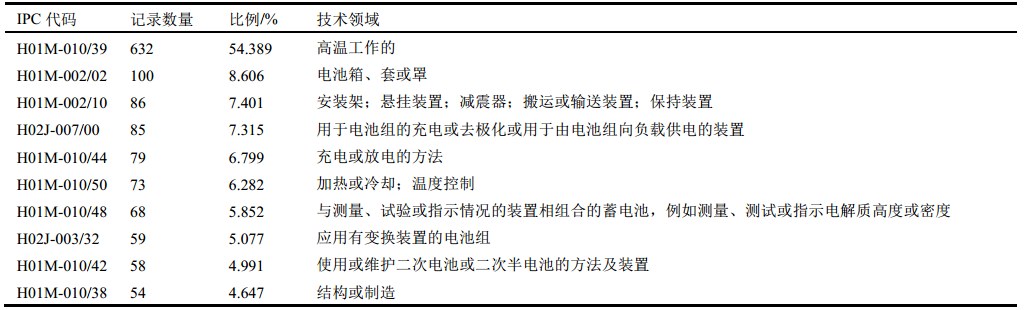

表 12 鈉硫電池專利技術分類排序
