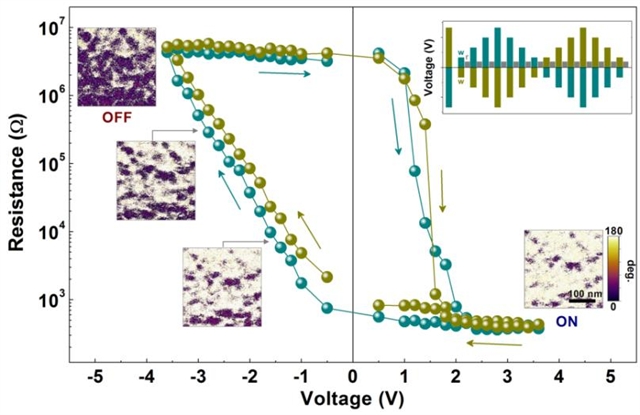

SrTiO3鐵電隧道結的電阻回線

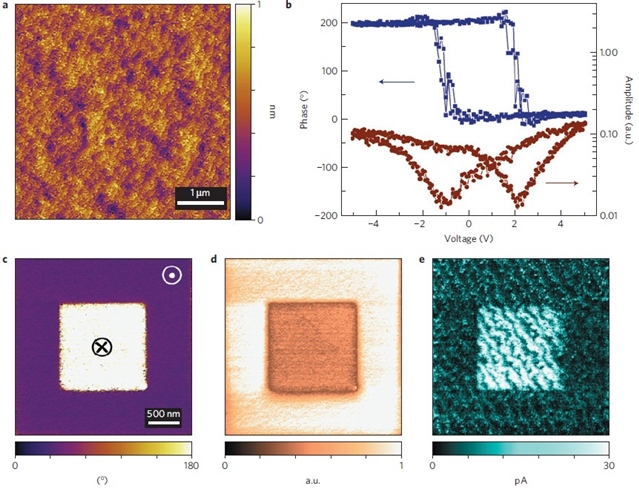

aSrTiO3薄膜的表面形貌,b鐵電性能,cd針尖寫入的疇結構,e于疇結構對應的隧穿電流分布
南京大學青年學者聯誼會成員、現代工程與應用科學學院吳迪教授課題組在鐵電隧道結研究方面取得重要進展。他們首次提出并制備了基于金屬/超薄鐵電薄膜/半導體隧穿結構的新型鐵電阻變存儲器件，獲得了巨大的電阻開關比，極大地提高了鐵電隧道結的性能。該論文近日在線發表于《自然—材料學》期刊網站上。
非易失性存儲器在斷電時仍能保持所存儲的數據。隨著小型化便攜式電子產品的普及，對高密度非易失性存儲器的市場需求越來越大。目前，主流的非易失性存儲(即U盤使用的FLASH方案)面臨功耗大、集成度已逼近其物理極限等瓶頸。發展新的非易失性存儲方案成為必由之路。以鐵電隧道結為存儲單元的鐵電阻性存儲近來備受關注。
鐵電隧道結是一個金屬/超薄鐵電薄膜/金屬三明治結構，以幾個納米厚度的鐵電層作為電子隧穿勢壘，鐵電層中自發極化翻轉使得勢壘高度在高低兩個值中變化，而從在隧道結中獲得高、低兩個非揮發電阻態。鐵電隧道結具有非破壞性讀出、高存儲密度、超快數據訪問、低能耗等優勢，因而被認為有望突破傳統的非揮發存儲的瓶頸。鐵電隧穿阻變的電阻開關比越高，應用前景越明朗，但是以往的工作得到的電阻開關比只有幾倍到幾百倍，限制了它的應用前景。
南京大學吳迪教授課題組注意到隧穿機率同時依賴于勢壘的高度和寬度，借鑒鐵電場效應器件工作原理，提出基于金屬/超薄鐵電薄膜/半導體結構的新型鐵電隧道結，通過鐵電場效應，實現極化翻轉對勢壘高度和寬度的同時調控，獲得增強的電阻開關比。課題組經過大量實驗，成功地在Nb:SrTiO3半導體襯底上外延了厚度僅為7個晶胞高度(約3 nm)的高質量BaTiO3鐵電薄膜，并獲得了穩定的極化翻轉；在Pt/BaTiO3/Nb:SrTiO3隧穿結構中實現了高達104的電阻開關比，比此前報道的最好結果提高了兩個數量級，并且表現出可靠的阻態翻轉重復性和長時間的數據保持性。這些突出的性能表明這一新型鐵電隧穿結構在非揮發阻性鐵電存儲方面具有極大的應用潛力。
