中國儲能網訊：調頻市場一直被大家忽視、低估！
儲能在調頻的效果顯著、市場巨大，值得大家關注、探討！
我們重點關注的光伏等清潔電力占比提高后，儲能調頻需求更是會提升，相關公司受益明顯！
報告：
儲能系列報告之二——調頻：初露鋒芒，唯快不破
能源化工組 2017年7月5日
調頻市場被低估。對于電網來說能量供需不平衡和系統突發事件是電力系統運行的固有特性，在傳統能源結構中，電網短時間內的能量不平衡是由傳統機組（在我國主要是火電和水電）通過響應AGC信號來進行調節的。而隨著新能源的并網，風光的波動性和隨機性使得電網短時間內的能量不平衡加劇，傳統能源（特別是火電）由于調頻速度慢，在響應信號時具有滯后性，因此不能滿足新增的需求，而儲能（特別是電化學儲能）由于調頻速度快，容量可調，因此成為非常好的調頻資源。根據California電力市場的電源特點，平均來看，儲能調頻效果是水電機組的1.7倍，燃?xì)鈾C(jī)組的2.5倍，燃煤機組的20倍以上。
儲能參與AGC調頻效果顯著。在現有的政策及技術條件下，儲能由于無法作為獨立主體參與到市場中，因此目前儲能參與調頻市場的方式是與火電形成一個混合機組。根據華北區域的細則，理論上最好的調頻效果與最差的調頻效果之間可以相差近8000倍。實際應用中，投入前K2和K3的平均值分別在1.4和1.5左右，投入后上升到1.5和1.6左右，Kp值從2.98上升到3.2左右，后期通過進一步優化使得Kp值提升到接近5，體現了儲能在調頻方面具有非常優越的性能。
調頻市場空間巨大。從PJM市場的經驗以及石景山項目的調頻效果來看，調頻的需求大約是總裝機容量的2%左右，我們得到全國存量調頻規模大約在42GW左右?？紤]到目前只有華北區域是依效果付費，我們僅考慮華北區域總體的極限替代也能達到近770萬千瓦。目前國內外并沒有對調頻規模的統一測算方法，調頻需求是1%~2%的峰值負荷這一結論只是海外的經驗數據，實際上隨著新能源的占比的不斷上升，實際需求還將會更高。以加州為例，由于風光的大量接入，2016年CAISO增加了2月~6月調頻需求量（一般增加到600MW，在2月底~3月初增加到800MW），總需求量是同期的近兩倍，而這段時間內的調節成本同比上漲了6倍，這體現了調頻巨大的經濟效益。2016年加州總裝機量達7902.6萬千瓦，其中風電占比7.1%，太陽能占比12.5%，相比之下PJM總裝機量達1.82億千瓦，而風電只占0.6%，太陽能占比只有0.1%。反應在調頻需求上加州的調頻需求是峰值容量的0.9%，最高峰時可達1.7%，而加州只有0.3%~0.5%。從國內來看，自2008年以來國內裝機容量平均年增長率超過8%，我們認為未來5年裝機量平均增長率仍將保持這一速度，因此年新增裝機量將有約1.5億千瓦，由此我們得出年調頻需求在1.5~2GW左右。
調頻經濟性遠好于削峰填谷。因此根據清華大學電機系劉紅衛的碩士畢業論文《電池儲能系統與火電機組聯合調頻的性能及經濟性分析》中石景山的項目數據，我們得到儲能和火電機組聯合調頻的效果及經濟性相關評價。石景山項目總投資2260萬元，其中電池為1200萬元，PCS為600萬元，施工費用460萬元，我們假設設備殘值為5%，根據以上假設我們進行投資回收期測算，在第5年時NPV即可為正，IRR可達到11%，體現了調頻項目具有非常好的投資前景。由此我們可以看出調頻的經濟性遠超削峰填谷，而未來隨著新能源在電源中占比的進一步提高，以及電力市場進一步深化，開放輔助服務市場，調頻的需求也將進一步釋放，因此我們認為調頻將會成為一個競爭激烈的市場。此外還可以將同一儲能應用到不同的場景中，通過多種場景疊加來獲得更多的收益，從而進一步縮短投資回收期。
建議關注的公司：由于能量供需不平衡和系統突發事件是電力系統運行的固有特性，因此調頻是系統內在的需求。隨著風光等新能源接入比例逐步升高，調頻的需求也將快速上升，從而為整個市場帶來相應的機會。同時調頻的投資回收期在5年左右，顯著優于削峰填谷，我們認為調頻市場正處于從用傳統能源調頻向儲能調頻過渡的時期，替代效應正在逐步顯現。在投資標的方面，上市公司建議關注：科陸電子、比亞迪和南都電源。非上市公司建議關注：睿能世紀和珠海銀隆。
相關行業風險：政策推進力度不及預期，輔助服務市場中政策改變可能會對儲能的替代有一定的抑制作用；電網系統技術進步帶來需求的減少；技術進步、成本下降不及預期導致發展緩慢。
目 錄
調頻，被低估的市場
新能源裝機量增長，調頻需求激增
電池儲能是構建新電網中的關鍵
在AGC調頻中儲能的效果明顯
調頻效果顯著，經濟性優于削峰填谷
投資標的
科陸電子（002121.SZ）
比亞迪（002594.SZ）
南都電源（300068.SZ）
睿能世紀
珠海銀隆
風險因素
調頻，被低估的市場
新能源裝機量增長，調頻需求激增
在整個電網中，頻率是保證機組和用戶用電安全的重要約束條件，一定程度的小范圍頻率波動（如國內大電網為±0.2HZ）一般可以被整個電網接受，但是一旦頻率波動范圍過大則會造成機組切機、用戶電器跳閘等意外發生，造成損失。電網的頻率與發電機及用戶的負荷相關，當發電機和用戶的負荷相平衡時，頻率穩定在60HZ（國內為50HZ），當發電機容量超過負荷容量時，頻率會上升，反之亦然。
對于電網來說，發電端的供給和用電端的需求必須保持實時平衡，由于實際過程中，用戶無序的使用以及發電端新能源發電的波動性特征使得電網無法保證真正的實時平衡，通過調節供需可以使得電網能在較小的范圍內波動，從而達到相對平衡的狀態。以發電機切機導致頻率降低為例，目前三時間段框架是應用較為普遍的平衡機制：在大量機組切除后的30S內，發電廠通過機組慣性和調速器響應來控制頻率偏移，自動抑制頻率衰減，此時是一次調頻；在30S~10min的期間內，以調頻器為代表的二次調頻設備介入調頻，此為二次調頻；第三個時間段從第5min開始，資源的經濟調度通過5min實時情況提供三級控制機制，此時進行三次調頻。
在三時間段框架中，一次調頻是機組的基本服務，是用于調節電網中較小的波動是其維持在正常的范圍內，電廠無法靠其獲得收益。自動發電控制（Automatic GenerationControl, AGC）是二次頻率控制的第一種形式，AGC系統通過監測自身頻率變化及其與相鄰區域之間的實際交換功率變化得到區域控制誤差（Area Control Error, ACE）,當其偏離平衡零點時，AGC將調度信號傳輸給發電機，實施相應的提高/降低出力從而達到升/降頻的目的。例如發電機脫網造成頻率大幅下降超過一次調頻的范圍時，通過二次調頻介入抑制頻率下降，并逐步使頻率回升到正常水平。
隨著新能源裝機容量的不斷上升，舊有的電網系統已經無法適應新能源接入帶來的各種變化，特別是對于風電和光伏來說，由于沒有辦法進行一次調頻，因此隨著風光在電源結構中占比的不斷攀升，系統調頻的壓力也越來越大。風電由于電機的轉子慣性很小，同時缺乏調速器在擾動后增加機組出力，因此從性質上可以將其看成是無調節的火電機組。而光伏更是沒有旋轉體提供慣性，盡量在理論上逆變器可以提供在從直流向交流的電力轉換過程中的響應，但是這需要依賴于只能電網監控和通訊功能，因此在現有條件下也不具有一次調頻能力。當系統缺乏足夠的一次調頻能力時，可能無法在干擾后充分抑制頻率波動，導致出現運營商采取甩負荷的措施，造成發電廠和用戶雙輸?shù)木置妗?
電池儲能是構建新電網中的關鍵
對于調頻來說，傳統電網中采用水電、火電和氣電等機組進行調節，由于沒有風光等短時間波動劇烈的電源，傳統機組能較好的對電網進行調頻。但是當新能源發電裝機量占比逐漸上升之后，劇烈的波動需大量的傳統機組來進行調頻，特別是我國以煤電為主的電源結構下，火電機組的調頻能力最差，因此需要建設更多的火電廠來保證電網頻率，這樣會造成大量的資源浪費。但是如果采用電池儲能系統，則可以在降低成本的同時用較少的裝機量實現更好的調頻效果。

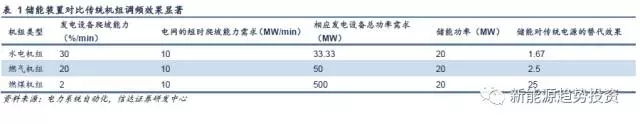

儲能對傳統電源的調頻替代作用是非常顯著的。我們假設區域電網在2min內有20MW的升功率需求，即對系統整體的爬坡能力要求為10MW/min。傳統火電機組的爬坡率在2%~5%，我們假設火電機組爬坡率為2％/min，則需要一臺容量為500MW的火電機組來提供調節，而采用20MW的儲能系統就能夠瞬間完成升功率的需求，即在該調節速率需求下，１MW儲能系統提供的AGC調頻能力相當于25MW火電機組的調節能力。如果系統的功率調節需求為20MW/min ，則儲能的調節功率替代效果是燃煤機組的50倍。PNNL同過仿真得到類似的結論，根據California電力市場的電源特點，平均來看，儲能調頻效果是水電機組的1.7倍，燃?xì)鈾C(jī)組的2.5倍，燃煤機組的20倍以上。
由于儲能在發輸配售各個領域都有相關應用場景，因此其發展非常迅速，但是相關的法律法規是制約其發展的一大因素。從全球范圍來看，儲能產業也是處于成長之中，以美國為例，2007年890法案確認了要包括儲能在內的非傳統發電電源的市場主體地位，2011年的755法案解決了儲能系統參與電網調頻市場獲得合理回報的問題，要求電網為調頻服務的效果支付調頻補償費用，因此調頻的實際效果和產業爆發需要政策和標準的支持。
國內由于改革起步晚，能量市場還不完備，因此輔助服務市場相關政策的制定也非常滯后。目前全國采用的依然是各區域的《發電廠并網運行管理細則》和《并網發電廠輔助服務管理細則》。山東省在2017年6月5日發布了《山東電力輔助服務市場運營規則（試行）》，文中規定了交易品種為有償調峰和自動發電控制（AGC），采用日前組織、日內調整的交易方式。廣東于7月4日發布了《廣東調頻輔助服務市場建設試點方案》，但是其補償費用依然采用先行南方區域“兩個細則”相關規定進行結算，因此調頻的市場建立還需時日。
在AGC調頻中儲能的效果明顯
對于三次調頻來說，其主要應用與在較長時間間隔下提交和調度資源，通常也被稱為實時平衡或者負荷跟蹤。我們以加州為例，CAISO通過每15min指派短期啟動和快速啟動機組以及每5min給機組發送調度指令來進行負荷跟蹤，而對于二次調頻，每隔4s，AGC系統就會監視ACE偏差并給提供調頻輔助服務的機組發送調度信號，因此在此我們主要討論儲能在二次調頻中的應用及其效果。
AGC調節過程
我們以《華北區域發電廠并網運行管理實施細則（試行）》中的圖為例，T0時間機組接受到AGC指令開始調節負荷，到T1時刻跨出調節死區，T2時刻是運行人員開磨煤機，到T3時刻磨煤機完全開啟，負荷進一步上升，直到指令要求的水平，自T4時刻之后機組平穩運行直到T5時刻接受下一個AGC指令，同樣在T6時刻跨越調節死區，整個負調節過程直到T7時刻進入P3的調節死區，此后保持平穩運行。
目前全國除山東省以外，采用的依然是各區域的《發電廠并網運行管理細則》和《并網發電廠輔助服務管理細則》，各區域發布的《細則》針對調頻的補償辦法不同，其中華北電網的補償在考慮了容量補償和可用時間補償以外還考慮了調節性能，一定程度上使得性能更優的儲能電站可以獲得更多的補償，因此我們采用華北區域的調頻進行簡單分析。
根據華北區域的《細則》，指令周期Ｔ內儲能系統參與AGC調頻的補償為：
中R為系統獲得的AGC調頻補償；D為補償深度，機組接受AGC信號后調節負荷，當其調節深度達到指令指定的有效范圍內并保持一定時間時，其值為
否則其值為0；AAGC表示AGC補償單價，單位為元/MW；k1表示調節速率效果指標，k2表示調節精度效果指標，k3表示響應時間效果指標，三者的計算公式如下：
式中PS是系統初始出力，PE是系統的目標出力，vN是標準調節速率（MW/min）；ΔPN為調節允許的偏差量（MW）；tst為標準響應時間。當k1 、k2 、k3計算值小于0.1時，取值0.1。而k1 、k2 、k3的最大值為2，即k1 、k2 、k3的積最大為8，因此理論上來說在該公式下調頻效果最大可以差8000倍。

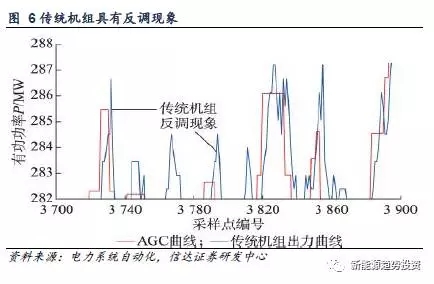

傳統機組由于響應慢，不能及時跟隨AGC信號，當AGC信號下發指令的功率變化方向與機組當前實際功率變化方向相反時，機組無法快速轉變功率方向，因此會產生一段時間的反方向調節，這稱為反調現象。相較之下，電池儲能系統因?yàn)轫憫?yīng)快，能雙向調節，因此沒有反調現象。但是由于國內的調頻輔助服務政策中并沒有把儲能系統作為一個獨立電源讓其參與到市場中，因此儲能在輔助服務市場中地位尷尬，以調頻為例，目前采用的方法是儲能和火電機組聯合調頻的模式，利用儲能的快速響應和快速調節能力來提升系統總體的調頻效果。
儲能對傳統機組的替代效應及規模
從PJM市場的經驗以及石景山項目的調頻效果來看，調頻的需求大約是總裝機容量的2%左右，我們得到全國存量調頻規模大約在42GW左右?？紤]到目前只有華北區域是依效果付費，我們僅考慮華北區域總體的極限替代也能達到近770萬千瓦。由于目前國內并沒有對調頻規模的統一測算方法，調頻需求是1%~2%的峰值負荷這一結論只是海外的經驗數據，我們認為在國內現有政策環境下調頻的實際裝機需求還會更高。

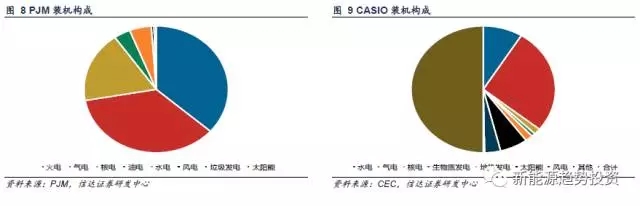

海外特別是歐洲及北美地區，由于發達國家電改走在我們的前面，因此市場相對更成熟，調頻市場的需求也更強烈，如2014年歐洲總裝機量為14.11億千瓦，美國2016年裝機容量為11.84億千瓦，因此實際調頻市場規模預計分別可達到28.22GW、23.68GW。而從國內來看，自2008年以來國內裝機容量平均年增長率超過8%，我們認為未來5年裝機量平均增長率仍將保持這一速度，因此年新增裝機量將有約1.5億千瓦，由此我們得出年調頻需求在1.5~2GW左右（由于無法得知年實際峰值負荷，因此以裝機量近似代替）。

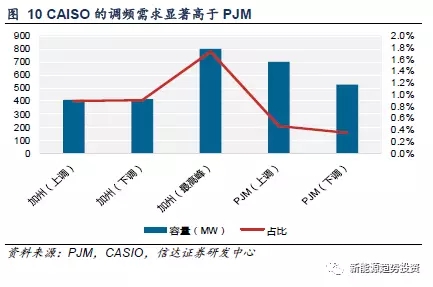

實際上隨著新能源的占比的不斷上升，實際需求還將會更高。以加州為例，由于風光的大量接入，2016年CAISO增加了2月~6月調頻需求量（一般增加到600MW，在2月底~3月初增加到800MW），總需求量是同期的近兩倍，而這段時間內的調節成本同比上漲了6倍，這體現了調頻巨大的經濟效益。2016年加州總裝機量達7902.6萬千瓦，其中風電占比7.1%，太陽能占比12.5%，相比之下PJM總裝機量達1.82億千瓦，而風電只占0.6%，太陽能占比只有0.1%。反應在調頻需求上加州的調頻需求是峰值容量的0.9%，最高峰時可達1.7%，而PJM只有0.3%~0.5%。
調頻效果顯著，經濟性優于削峰填谷
由于目前國內對儲能調頻效果及經濟性的測算缺乏統一標準，因此根據清華大學電機系劉紅衛的碩士畢業論文《電池儲能系統與火電機組聯合調頻的性能及經濟性分析》中石景山的項目數據，我們得到儲能和火電機組聯合調頻的效果及經濟性相關評價。

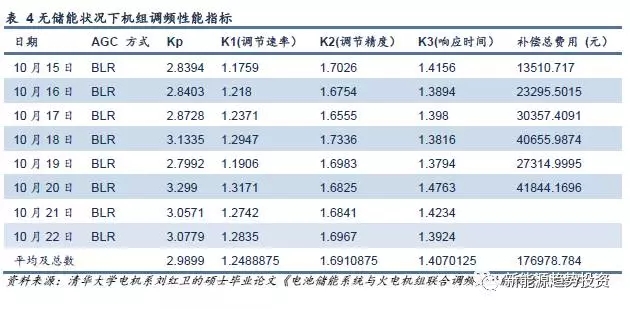

首先在針對調頻性能方面儲能對傳統機組提升效果比較顯著，Kp值從2.98上升到3.2左右。分指標看儲能對調節精度和響應時間的提升效果最為明顯，投入前K2和K3的平均值分別在1.4和1.5左右，投入后上升到1.5和1.6左右，實際上在后期通過進一步優化使得Kp值提升到接近5，體現了儲能在調頻方面具有非常優越的性能。

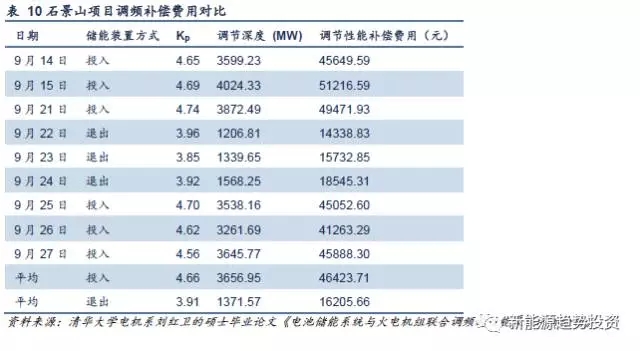

我們將調頻裝置進行投入前后補償費用的對比,在相同工況下,未投入儲能裝置補償日均額為16206元,投入儲能裝置以后補償日均額在46423元,投入后是投入前的2.86倍。以2012年3號機組（未投入儲能裝置）一年AGC補償費用547萬元測算，投入儲能裝置后AGC補償費用一年可以多收入約1017.4萬元。
根據6.30~7.31的數據得到月耗電量q：
q=(1929.708-1620.036)-(1583.832-1325.172)+(68-45)=74.01
因此一年的耗電量Q：
Q=q/31*365=871.29MWh

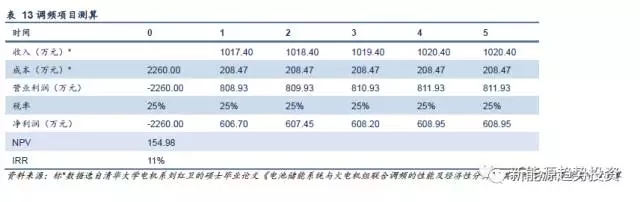

石景山項目總投資2260萬元，其中電池為1200萬元，PCS為600萬元，施工費用460萬元，我們假設設備殘值為5%，根據以上假設我們進行投資回收期測算，在第5年時NPV即可為正，IRR可達到11%，體現了調頻項目具有非常好的投資前景。
由此我們可以看出調頻的經濟性遠超削峰填谷，而未來隨著新能源在電源中占比的進一步提高，以及電力市場進一步深化，開放輔助服務市場，調頻的需求也將進一步釋放，因此我們認為調頻將會成為一個競爭激烈的市場。此外還可以將同一儲能應用到不同的場景中，通過多種場景疊加來獲得更多的收益，從而進一步縮短投資回收期。
投資標的
由于能量供需不平衡和系統突發事件是電力系統運行的固有特性，因此調頻是系統內在的需求。隨著風光等新能源接入比例逐步升高，調頻的需求也將快速上升，從而為整個市場帶來相應的機會。同時調頻的投資回收期在5年左右，顯著優于削峰填谷，我們認為調頻市場正處于從用傳統能源調頻向儲能調頻過渡的時期，替代效應正在逐步顯現。在投資標的方面，上市公司建議關注：科陸電子、比亞迪和南都電源。非上市公司建議關注：睿能世紀和珠海銀隆。
科陸電子（002121.SZ）
公司是由國家科技部認定的國家火炬計劃重點高新技術企業，專業從事用電管理系統、電子式電能表、標準儀器儀表及軟件產品的研發、制造及銷售。公司是國內高端電能表產業的開拓者，也是中國領先的電力設備與軟件制造商。公司2016年集成電路、智慧城市業務收入增加，電能表產品貢獻業績顯著。配電網方面，在國家電網公司2016年三次招標活動中，公司智能電表和用電信息采集產品均有中標，金額總計5.98億元；新能源業務方面，公司中標錫林郭勒盟新能源通電設備升級改造工程項目、榆中縣和英山縣光伏扶貧項目及西藏自治區“金太陽”二期太陽能戶用系統項目，公司預計中標金額共計2.29億元；在海外市場中，公司以聯合體單位中標尼泊爾國家電力局新金堤-巴哈必色220/400kV輸電線路總包項目，中標金額約1.35億元人民幣，展現了良好的發展態勢。
相較而言，公司在儲能領域發展更值得期待。公司目前研發的磷酸鐵鋰電池在DOD90%，0.3C的環境下循環壽命達到7000次（電池剩余容量為60%），度電成本在0.4元/kWh左右，技術優勢達到行業領先水平。公司于2016年10月29日公告增資入股江西科能儲能電池系統有限公司，占比49%，子公司一期計劃投建4億AH(安時)全自動高性能鋰離子儲能電池生產線，配套10,000噸磷酸鐵鋰項目及相應的隔膜、極片制造工廠，預計今年投產，公司的電池成本有望進一步下降。此外，2016年6月，國內第一個商業化運行的風光儲電網融合示范項目——玉門市三十里井子風光儲電網完成了系統調試，成功并入電網投入運行，下一步將結合儲能進行深入試驗示范與研究應用。在調頻方面，公司于4月16日發布公告稱的山西同達電廠儲能 AGC 調頻項目）已順利建成并即將投運，項目建設規模為9MW/4.478MWh，項目投運后，將成為目前國內規模最大的儲能電力調頻項目。
比亞迪（002594.SZ）
公司是國內電動汽車行業龍頭，2016年新能源汽車銷量9.6萬輛，銷量蟬連全球第一，其中新能源乘用車銷量近8.6萬輛，純電動大巴銷量超1萬輛。電池方面，公司規劃2017/2018/2019年底產能分別為20/26/34GWh，同時計劃到2020年電池成本降到1元/wh以下，屆時成本優勢將凸顯，進一步鞏固公司龍頭地位。從產業鏈的角度看，公司與青海鹽湖工業股份有限公司合作共同設立新公司（公司占比48%），專門從事鹽湖鋰資源綜合利用產品的開發、加工和銷售。公司將以青海鹽湖佛照藍科鋰業股份有限公司為平臺，啟動3萬噸碳酸鋰項目建設。由于鋰資源的稀缺性，公司在鋰電池上游布局從長遠來看將有助于降低公司采購成本，提升競爭優勢。
公司目前在磷酸鐵鋰電池方面具有較好的研發水平，實驗室條件下電池循環壽命可達7000~8000次。公司目前儲能產品暢銷歐美，目前在美國PJM調頻市場公司產品份額占據50%以上，總供應容量達132MW。此外公司在坪山有20MW，40MWh的電站，主要應用場景是削峰填谷。
南都電源（300068.SZ）
公司專業從事通信電源、綠色環保儲能應用產品研究、開發、制造和銷售，并為后備電源、動力電源及特殊電源領域提供完整的解決方案和服務，主導產品為閥控式密封鉛酸蓄電池。公司在鉛蓄電池領域深耕多年，目前公司的鉛炭電池以30%SoC~80%SoC范圍充放電（DOD50%）循環次數可達6000次，達到行業領先水平。公司“投資+運營”的儲能系統商用化模式迅速發展和落地。累計完成簽約容量近1000MWh，其中在建項目容量150MWh，待建項目容量150MWh，投運項目容量近30MWh，2016年實現儲能業務收入1.70億元，目前公司儲能盈利模式以削峰填谷為主，度電峰谷差利潤預計可以達到0.25~0.3元，大規模的項目落地對公司業績將產生積極影響。
同時，公司控股華鉑科技，布局鉛回收，從而形成完整鉛炭產業鏈循環。近期公司完成對華鉑科技剩余49%股權的收購，從而達到100%控股。隨著鉛回收比例的提升，公司可以以更低的成本獲得鉛原材料，從而在成本上占有優勢。2016年12月國家出臺了《再生鉛行業規范條件》，要求廢鉛蓄電池預處理項目規模應在10萬噸/年以上。隨著國家對環保標準的趨嚴及對行業準入門檻的提高，再生鉛行業未來集中度有望提升，公司有望因此受益。調頻方面，公司于6月13日發布公告稱公司擬增資香港全資子公司南都國際控股公司（以下簡稱“南都國際”)4240萬歐元以進行海外投資，南都國際投資對象為全資子公司 Narada Germany GmbH，主要用于建設一期總?cè)萘繛?nbsp;50MW 的調頻儲能電站，以參與德國調頻市場服務。德國目前市場容量超過800MW，如果擴展到整個歐洲互聯電網，容量超過3000MW。德國一次調頻市場采用每周競價的方式參與服務，過去8年平均收益為3000歐元/MW/周，良好的市場環境促使公司投資海外，在此過程中，公司將實現對調頻儲能市場的深入?yún)⑴c及深刻理解，同時為公司在未來儲能市場的全球布局打下堅實基礎。
睿能世紀
公司成立于2011年，是國內電網級別儲能系統的解決方案提供商。公司由國家千人計劃專家、儲能行業專家、電力行業專家在內的團隊創建，專注于提供火電儲能聯合調頻系統解決方案。目前公司提供的整套調頻系統核心組成包括集裝箱電池系統、儲能逆變器、火電儲能聯合調頻控制系統和實時監控系統。公司在2013年9月做的京能集團北京石景山電池儲能聯合調頻2MW項目是全球首例火電儲能調頻項目，目前公司已在華北區域做成了3個調頻項目，總調頻容量為20MW。
珠海銀隆
公司以新能源產業為核心，涉足新能源汽車及儲能產業，包括鋰電池、電動汽車總成、整車制造、智能電網儲能系統的研發、生產和銷售。公司在鈦酸鋰電池方面領先于行業，鈦酸鋰電池的特點在于壽命長（普遍能達到10000次以上）、功率密度高（如美國Altairnano公司的鈦酸鋰電池功率密度達到1760W/kg，對比鉛炭電池只有500~600W/kg）、充放電倍率高，因此很適合功率型應用場景。在實驗室條件下，公司電池能以10C的倍率充放電30000次，而目前實際使用中采用6C的倍率，80%的的DOD，對于功率型應用（如調頻）來說，盡管其初始投資成本較高，但是由于相較于磷酸鐵鋰和三元電池有較高的充放電倍率，因此實際在儲能系統中電池的安裝量小于后兩者，從而在系統安裝成本上與后兩者持平。未來隨著輔助服務市場的開放，大倍率的電池將在功率型應用中綻放光芒。
風險因素
市場風險：由于調頻的效果隨著電力區域的擴大而逐步增加，實際上調頻的效果是具有1+1>2的效果，在大電網的背景下，由于可以進行多種方式的調頻，二次調頻的需求會小于各個小電網單獨需求的總和，因此調頻的實際市場規模要小。此外在現有補償機制的作用下，只有普及儲能的電廠規模小才能獲利，一旦大范圍的電廠都裝備儲能，那彼此的調頻效果接近，導致最后誰都無法獲利。此外調頻效果的最優情景并非是儲能占100%，根據PJM的測算儲能占比在60%~85%時效果最優，因此儲能市場部分可能會有過剩風險。
政策風險：此外，政策對市場影響較大，目前輔助服務市場是政策市，未來隨著電改進一步加深，電力市場建設逐步完善，市場化的輔助服務市場有望建立，從海外的經驗來看，市場化的輔助服務市場對調頻市場規模有一定的抑制作用。
