中國儲能網訊:2017年4月24-26日,第七屆中國國際儲能大會在蘇州香格里拉酒店圓滿召開,來自中、美、英、德、澳、日、韓等國家的1400余位嘉賓到場參會。大會共邀請140余位行業專家與企業代表,圍繞產業熱點話題,發表了一系列精彩演講,中國儲能網將向讀者傳遞本次大會最具價值的聲音。
大會期間,深圳普瑞賽思檢測技術有限公司首席技術官朱靜女士在“儲能電站暨微電網專場”,以《固定式儲能系統國際認證一站式解決方案》為題發表演講,現將演講主要內容發布,以饗讀者。
朱靜:大家下午好,我是來自深圳普瑞賽思檢測技術有限公司的朱靜,非常高興今天能有機會在這里和各位同仁共同探討《固定式儲能系統認證的一站式解決方案》,我昨天看到現場各位同仁里有一些同事可能是做業務,和市場開拓的,所以我昨天晚上已經把我的簡報做了一些調整,原本是側重在電池安全的分析上,今天我更多的內容是側重在儲能系統的整體滿足世界各國認證要求的解決方案上。
首先我來簡單的介紹一下普瑞賽思,普瑞賽思成立于2013年4月份,我們在2015年投入了八千萬建立了一個動力電池測試中心,目前這個動力電池測試中心實際使用面積是一萬五千平方米,主要做電芯、電池模組、電池系統以及BMS和充電機的檢測和評價的工作。
這個是我們實驗室的一些服務內容,在材料分析上我們不僅僅做電池基本材料的分析,還利用這些分析的手段做一些電池失效的分析,包括它的安全失效和循環壽命使用壽命的失效。其次就是做電芯,模組級別的性能、可靠性和安全的測試。
另外一部分是做動力電池系統級別的安全的評價和一些方針,例如大家現在比較關注的熱時空擴展和熱時空蔓延的測試,以及BMS的評價和評測,包括BMS可靠性的檢測,在這部分充電樁和電池的火災分析這是我們實驗室的一個重頭的部分,我們借助一些實際實驗的數據擬合,搜集了電池在以及火災蔓延的控制,建立了一些電池包括生產和倉儲過程,以及實驗過程,實際應用場景的消防控制的理念。
另外一個我們實驗室的一部分服務內容就是在儲能電池和儲能系統上,這部分主要是配合我們國內的電池公司和儲能系統集成的制造商,幫助大家的產品走向國際市場,主要應用包括光儲充一體的儲能系統、軌道交通以及分布式的儲能系統。
那么這個是我們實驗室,在儲能方面經常為大家提供的服務,就包括去歐洲我們的儲能電池要做的認證,有一些標準都給大家列出來,還有去往北美的UL164和UL1973的認證,另外一部分就是我們電池的運輸安全的檢測和評價,還有就是BMS的功能安全的評價,這是我們服務的內容。下面我就開始我今天報告的主要部分,今天的報告分為三個部分,第一部分跟大家簡單的分享一下,固定式儲能系統市場的情況,第二部分是固定式儲能系統認證標準,第三部分集中在儲能電池系統測試和測試的基本條件。
我們都知道在近幾年的固定式儲能系統在智能電網、新能源發電,以及家用分布式儲能系統上,和微電網方面發揮著越來越重要的作用。儲能系統的迅速發展也推動了我們儲能電池的市場活躍,我們來看一下,另外一個是儲能系統的應用,還有針對新能源車市場的迅速發展,來推動光儲充一體的,為新能源車提供充電的裝置。
另外就是輕型軌道交通用的儲能系統。
接下來的話題就是鋰離子電池的梯次利用,這個就是因為新能源車產業的迅速發展,也推動了電池的梯次利用,現在比較多了解到的梯次利用是用在通訊基站的通訊系統上,鐵塔集團有做動力電池的梯次利用,但是目前來說這個梯次利用還處于研發的階段,首先目前動力電池的電池系統并不是完全的統一,而且現在的電池,大家在做設計的時候,考慮后續的電池模組的拆解以及電池在實際使用過程當中的一致性,和動力電池退役以后殘值的評估還處于初級研發的階段,這也是我們做電池的技術人員需要共同和研究的一些課題。
來自美國電力科學院的一份報道,從2010年到2020年是儲能電池系統在研發和發展的階段,2020年以后會進入儲能市場的迅速爆發的時期。目前大部分的儲能市場還都依賴于世界各國,包括我們中國在內的產業政策的推動上,政府給予了很多補貼,下面我們看到就是2016年到2020年,預計的全球的電網儲能市場,年增長率平均大概是37%左右,預計到2022年儲能市場會達到68.1億美金,這一個非常龐大的市場。主要活躍的幾個儲能市場也是目前大家客戶比較關注,包括北美、日本、德國和澳洲。其實目前來說,我們的儲能產品走向各國的時候也重點關注各國的產業資金支持項目,比如說美國紐約有減負計劃,要求對每一項減負計劃要減少用量,對于儲能電池也給予一定的資金補貼。另外就是日本,面向日本市場大家比較關注的是,有些客戶也在問我們你們是不是做JET認證,這些都是為了大家去申請日本市場的補貼,想拿到日本市場儲能及鋰離子電池的儲能市場的補貼。德國市場主要是德國聯邦經濟委員會對于光伏儲能系統,也就是光伏加儲能在一起的分布式的儲能系統,可以得到接近30%的建筑投入的經濟補償。在澳洲市場也是近幾年非常活躍的,主要推動家用分布式的儲能系統,澳洲政府也對家庭給予5年的政府資金支持。
接下來就是我們最大的市場,不管是電動汽車市場還是儲能市場,中國大陸都是最大的市場,在十三五的規劃當中重點發展的也是可再生能源的發儲電系統。我們看到統計的數字,2016年年末,中國的光伏發電新增裝機容量達到34.54GW其中地面電站是30.3GW分布式電廠4.24GW。重點發展的就是智能電網,可再生能源發電,以及大規模儲能技術的發展,這都是十三五儲能市場發展的一些熱點話題和熱點的方向。
接下來來看一下固定式儲能系統認證的一些相關知識。目前化學儲能電源像鈉硫電池,鉛酸電池、鋰離子電池,一個釩流電池,這些都是非常常見的儲能系統。昨天我又聽到陳璞教授在說,目前的鋰離子電池在儲能領域里面是非常廣泛應用的,但是陳璞教授給了一個非常恰當?shù)谋扔?,他說一面是天使,一面是魔鬼,鋰離子電池具有它本身的優勢,首先它的能量密度很高,循環壽命比較高,但是鋰離子電池有著它致命的缺陷,就是因為它是有機電解液來填充的,因此電池存在著一定的安全性的隱患。這一點也是我們要重點關注的,不僅是在儲能電池上,還有新能源車方面,我們也聽到了無數次的鋰離子電池出現起火核爆炸的情況。
現在談到鋰離子電池,幾乎所有人都不敢承運鋰離子電池,這些也是因為鋰離子電池本身的特性,導致它存在一定的安全風險,因此我們在做儲能系統和儲能電池的時候,也要關注一些安全標準的要求,讓您的產品去滿足世界各國的準入門檻的要求。

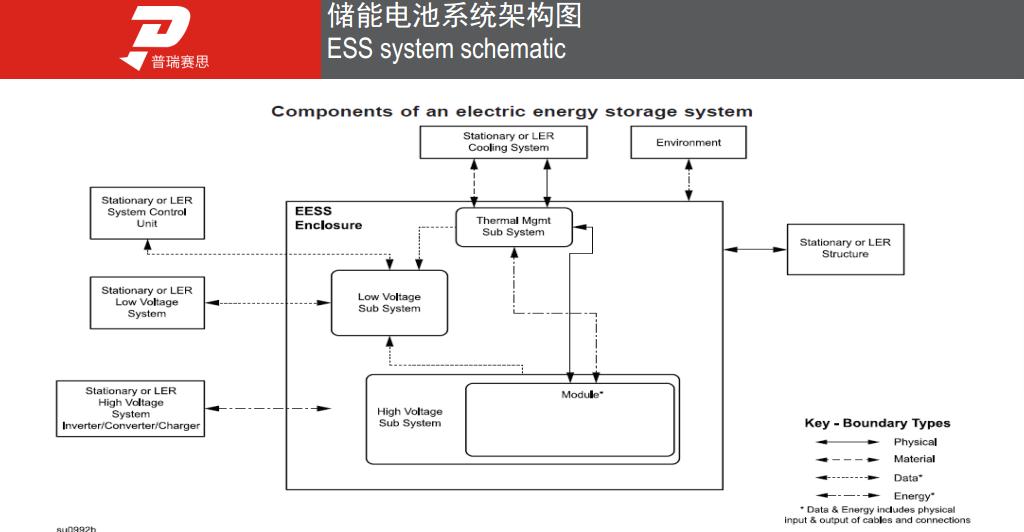

下面我們來看一下,這個是我們儲能系統,基本包括幾個部分,最危險的就是這個部分,一個是高壓系統部分,一個是電池模組真正的儲能裝置部分,還有一部分就是控制單元部分,還有電池的冷卻系統部分,一個整個儲能系統的外殼部分,這是我們基本的結構圖。這個是我們比較常見的大型的集裝箱式儲能系統,包括整個集裝箱的貨柜,或者寶貴的尺寸、結構要求還有防腐、承重的要求,還有核心的部分,電池這塊,以及逆變器或者叫PCS部分,還有一些輔助的部件,包括配電柜,開關柜,還有空調系統以及消防系統。我們整個儲能系統,當你出口的時候,一定要讓整個系統去滿足世界各國的要求。首先我們要考慮包括哪幾部分,這是最基本的要求,你要考慮電氣安全的問題,除了關注逆變器和能量變換器以外,就是電池盒電池充電器這部分的安全,還要考慮既然你有BMS,既然你有逆變器,你還要考慮它是不是功能安全,今天王教授也在上面說這個小小的激光筆出現了錯誤,只要是電子電器的產生,有電路的元器件就有一定的失效概率,所以大家也要考慮功能安全的作用。
另外一部分比較重要的是EMC。我們做電池的很少關注EMC,因此通常我們在給大家提供的服務也會建議說先做一個EMC的測試,避免所有的測試都通過了,最后EMC沒過,再去整改,這種成本就會比較高了。
另外我們也關注整個系統當中所有零部件的安全性,比如電池系統的性能、安全性,還有高壓線束滿足哪些要求,還有空調系統、變壓器、配電柜以及照明需要基本滿足哪些,讓您整體合規,最起碼滿足各國市場準入的要求。
我們比較熱門的幾個市場,第一歐洲市場和北美市場,這也是比較嚴格要求的,今天跟大家分享一下,含有逆變器的系統要去歐洲市場要關注什么之您的核心部件,就是PCS部分,如果是接入電力,符合的就是62477—1的要求,它是儲能系統用的,以及設備安全的通用要求。如果我的逆變器需要有光伏接我們要關注的就是IEC的62109,同樣是逆變器,標準不太一樣。我們還要關注電池模組和電池系統,它是我們儲能系統當中的核心部件,要滿足電池系統的安全性,以及它的運輸安全,無論你去往世界哪一個角落,你的電池是一定要運輸?shù)?,這一定是大家一定要非常關注的,除非你說我用卡車一直拖著它在路上跑,這個可能不太現實。
另外一方面是配電柜和開關柜,如果我做的是家用分布式的比較簡單,無非就是逆變器加上電池這部分就滿足要求了。如果我做的是一個大型的集裝箱式的儲能系統,除了逆變器、PCS、電池之外還要考慮配電柜、開關柜、空調相關的要求,首先配電柜要符合低壓開關的相關標準要求,就是IEC的61439—1,這是歐洲要求的,還有開關柜要符合62271—1的標準要求??照{(diào)目前大家采用的都是家用空調比較多,所以說在儲能系統上這個空調是要符合家用電器的相關要求,它沒有特殊的工業要求。
另外大家比較關注的是你的EMC這個EMC我們是在工業場景去應用的,那就符合IEC61000—6—2和—6—4的組合。如果是家用的就符合61000—6—1和—6—3的組合。
如果您是去往歐洲的市場,電池主要是安全要符合IEC62619的相關要求。性能部分是符合62620的要求。另外一部分就是非常重要的,UN38.3,這個已經發行到第六版,從2017年的1月1號開始正式實施第六版的相關要求。除此以外我們電池的BMS還要符合功能安全的要求,如果去往歐洲有一個比較簡化的,就是IEC61730這是最基本的要求,或者說整個電池的BMS就符合IEC61508,這是比較復雜和完整的可靠性驗證的一個功能性評估,這樣你的電池BMS也是滿足要求的了。
還有一個比較活躍的是北美的市場,北美的標準和歐洲是不太一樣的,如果是分布式應用的儲能系統要關注的是UL9540,它是儲能系統以及儲能設備用的安全標準的要求。
另外還要關注UL1741或者CSA107.1,它主要是針對分布式電源逆變器、變流器、控制其標準要求。還要關注IEEE1547,主要是微網分布式的電源標準要求。這是對我們系統級別。我們的電池仍然是要符合BMS的相關要求。如果是針對大型的集裝箱式的儲能系統,您全部的零部件,也就是PCS、空調滿足了相關的家用電器的要求之后,您看一下整個系統要進行一個結構的檢查,就是確認整個系統各個零部件安全的基礎之上,要確認整個系統結構是符合相關要求的。
去往北美的儲能電池,就要符合UL的相關標準要求了,對其中您所使用的電池電芯是要符合UL1642的要求,整個電池系統是要符合UL1973,除此以外還要對電池的BMS進行功能安全評估,就是要符合UL1998的要求,,相對于EIC19730復雜了很多,或者是符合IEC61508的要求,評估了電池BMS的功能安全。
在2016年的時候比較熱門,很多人問說你們是不是做KIT的認證,其實KIT不是一個認證,它是根據你所做的標準以后,形成了一個自我的打分,要求打分在110分以上,這個產品表明是符合KIT的要求,把它拆解成更細節的部分,KIT是說整個儲能系統經過了IEC62619的測試,UN38.3的測試,以及EN50272—2的要求,你就可以去對你整個的儲能系統進行一個自我的打分。

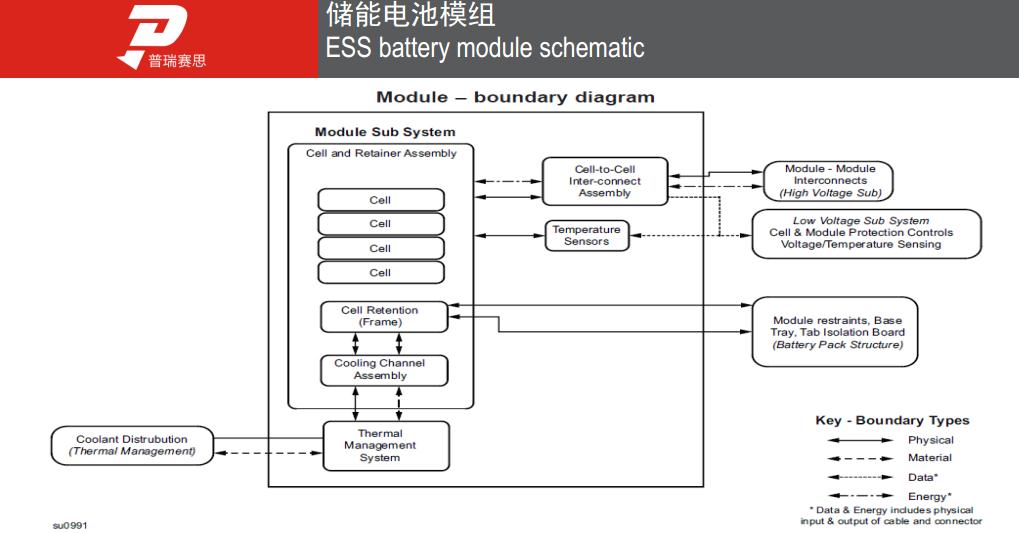

接下來看一下對于儲能電池部分,在這些標準當中我們重點應該關注哪些的測試。這是我們儲能電池基本的結構圖,儲能電池系統通常是包括電芯,有很多電芯組成電池模組,然后再加上一些傳感器,加上電池的管理系統,以及整個電池的外殼,構成一個電池系統。通常我們這個電池系統大家在做測試的時候,你說我這個電池100多個千瓦時,我是拿它來做一個測試樣品,測試單元嗎?這樣沒有必要。通常情況下我們所有的測試是可以在子系統上完成,也就是說你的BMS能夠管理到這個系統就OK,我們可以拿它來作為被測試的單元,來替代整個系統的安全性。
這個是我們在儲能電池上關注的基本的參數,首先關注電池的一致性,循環壽命,這些就是電芯的一致性,特別是動態一致性決定了整個電池的壽命,還有BMS的管理精度,SOC的管理是不是真實有效的,即使我符合的標準要求,在全生命使用過程當中的時候,我們SOC的管理如果進行定期修整,這些都是影響電池安全性的很重要的因素,還有一些就是對于溫度的監控,電池系統當中的各個位置的溫度是不是夠均勻,這樣是影響電池的循環壽命,更重要的影響電池的整體安全性,還有BMS的過充、過放、過溫、過流、短路保護,常出現的保護或者異常的點。
接下來就是接地還有絕緣的性質的要求。
電池管理系統通常是要保護電池處于相對柔和的狀態,也就是讓我們每個電芯處于一個合理的電壓、電流和溫度的范圍內去進行一個正常的工作,維持它相對柔和。因為最終起火釋放能量的一定是電芯,但是我們要讓這個電芯處于一個不被觸發和不被引發的狀態,通常我們都要設計BMS要保護電池不被過充,不會出現高壓的失效,不會出現過放,過熱,以及短路的狀況。因此我們所有的測試無非就是評價電池管理系統的保護功能。
上面是電芯的基本測試,電芯的基本測試無非就是我們常見的過充、過方、短路,以及電芯處于重沖擊或者跌落的情況下,大家說我在關注這些測試的時候,我應該怎么調整和整改?我們有SID,在單電芯的時候它處于短路保護,它可以很順利的動作。當我把這個保護的機制轉移到整個系統當中的時候,短路斷開的那一瞬間的拉弧應該如何有效的控制,它有可能就是引發這個電池整個系統出現失控的一個很關鍵的因素,因為我們也嘗試過不同組織情況下去做電池模組和電池系統的短路測試。這些我們應該如何的去設置有效的保護參數。
電芯一般情況下是不會處于過充的狀態,因為一般都是兩級以上的保護裝置,電池芯本身可以不具備防過充的能力。
接下來我們看更重要的一部分,也是更復雜的一部分測試,大部分都是壓在整個系統上,因為不管你電池芯做成了什么樣,你最終是要保證整個電池系統的安全,我們電池系統通常關注的這項測試就是熱失控蔓延或者熱失控擴展測試,這是是在電動汽車上非常多的要求的。現在這個測試方法是可以用電芯的強制內部短路來替代,它實際上是在模擬的是你一顆電芯如果出現異常的情況,會不會把整個電池系統或者電池模組引燃。我們一般是采用慢速針刺的方式,或者用過充的方式,把其中一顆電芯引燃,看整個失控蔓延的速度。大家更希望我這個電池不出現這種蔓延的情況是最好的。假如說我的電池出現過充過流,短路這種情況都是可以通過外部BMS的保護去終止它的,但是如果電池從內部出現短路,你是沒有辦法從外部去停掉它的。
還有一部分是對BMS的保護功能的考核,對過壓的考核,過流保護的考核和過熱的考核,這些大家說,舉個例子過熱保護的測試,我是不是可以把我的單元房到溫箱里面去,看一下這個電池動作不動作,就證明這個電池是安全的嗎?這樣做是不可以的,一定要把電池系統放入到溫箱當中去。舉個例子,我宣稱我的電池使用溫度是60度,我把我的電池樣品放在60度的溫箱當中,可是當我在大電流充放電的時候,這個電池還是有一個溫升的,這樣會導致整個電池系統的溫度會升高,這種情況下看我們BMS是不是會切斷電池的充電,包括電池處于一個安全的狀態。
另外我們這個儲能系統還要關注不均衡的充電,當然大家電池一致性的時候這是一個最好的狀態,最可怕的就是有的已經充滿電了,有的電池還處于非常低荷的狀態下,我曾經有做過電池的模組,經過長期的壽命循環,最終這個電池再循環到300多次的時候出現起火的情況。當我們?nèi)プ坊卦紨?shù)據的時候會發現,有部分的電池芯處于長期被輕幅度過充的狀態,導致了整個電池組的時空。還有像我們過壓的保護,不僅僅是保護整個系統的總電壓不被過充,還要保證其中每一顆的電芯或者每一個模組都處于一個正常的狀態。一組是測試總電壓不被過充,另外一個是測試兩端的電壓不被過充。
特別是一些靠海邊應用的,大家更多的去關注鹽霧的測試,包括集裝箱是不是符合防腐,特別是我們的一些接插件,如果接插件的配合都不好,很容易導致鹽霧出現失敗,因為鹽的結晶會引發傳感器的短路,這是我們常出現的失敗的情況。
非常感謝各位的聆聽,謝謝。
(本文根據現場錄音整理,未經本人審核)
